SMD电容破裂问题原因

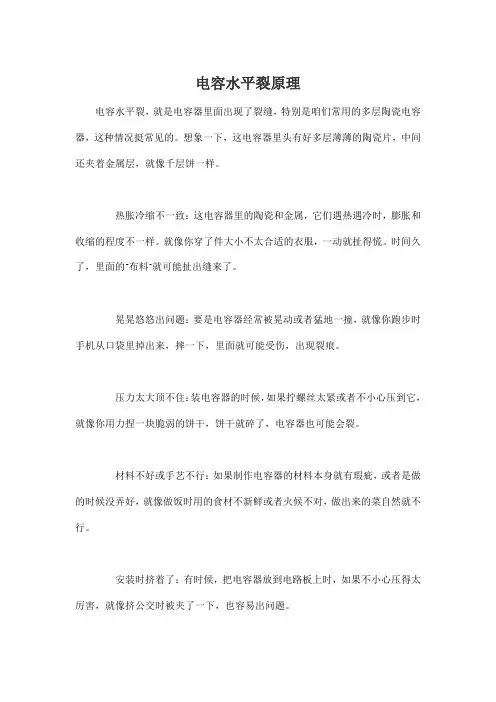

电容水平裂原理
电容水平裂，就是电容器里面出现了裂缝，特别是咱们常用的多层陶瓷电容器，这种情况挺常见的。

想象一下，这电容器里头有好多层薄薄的陶瓷片，中间还夹着金属层，就像千层饼一样。

热胀冷缩不一致：这电容器里的陶瓷和金属，它们遇热遇冷时，膨胀和收缩的程度不一样。

就像你穿了件大小不太合适的衣服，一动就扯得慌。

时间久了，里面的“布料”就可能扯出缝来了。

晃晃悠悠出问题：要是电容器经常被晃动或者猛地一撞，就像你跑步时手机从口袋里掉出来，摔一下，里面就可能受伤，出现裂痕。

压力太大顶不住：装电容器的时候，如果拧螺丝太紧或者不小心压到它，就像你用力捏一块脆弱的饼干，饼干就碎了，电容器也可能会裂。

材料不好或手艺不行：如果制作电容器的材料本身就有瑕疵，或者是做的时候没弄好，就像做饭时用的食材不新鲜或者火候不对，做出来的菜自然就不行。

安装时挤着了：有时候，把电容器放到电路板上时，如果不小心压得太厉害，就像挤公交时被夹了一下，也容易出问题。

板子变形拖后腿：如果电路板自己就不平整，弯弯曲曲的，电容器放上去就像是站在了一个斜坡上，时间一长，也容易裂开。

为了不让这些事发生，咱们得选好材料，做好设计，安装时温柔点，还要保证电路板质量，这样电容器就能健健康康的，不出意外。

电容开裂的原因
•很多人说贴片电容使用时会遇到电容开裂，短路，烧毁等现象，那么碰到这些现象该如何应对呢，首先我们需要先找到原因，X2电容厂家给我们分析了有以下原因。

• 一、开裂是指电容器上出现裂痕导致产品无法正常工作这种现象一般是为低阻造成的原因有
• 1.PCB受外力后断路居多。

• 2.非电容本体受了外力也会导至MLCC电容失效，一般是短路或低阻，但此类现象在预留足够余量的情况下应该不多。

• 这种情况一般要先检查产品工作时是否需要震动或者摇晃，再检查产品容量是否达到要求。

• 二、短路烧毁是指电容在PCB板工作时出现毁坏现象导致产品无法继续工作造成这种原因的一般有。

• 1.电容封装型号不够大
•　2.预留余量不足够
•　3.耐压过小或者产品电流过大
•　如果这种情况发生的话，我们需要换掉贴片电容型号，可检查出具体原因在选择更换贴片电容容量耐压或者型号，如找不到合适的型号更换可把电容并联或者串联来解决问题。

电子产品组装中陶瓷电容常见失效模式及改善建议电子产品中常见的陶瓷电容失效模式有漏电、断线、破裂等。

以下是对这些失效模式的分析以及改善建议。

1.漏电：陶瓷电容的漏电是指电容器在工作过程中出现电流通过绝缘材料，导致电容器失效。

这可能是由于陶瓷电容的绝缘层质量不良引起的，也可能是由于电容器使用环境中的湿度过高引起的。

改善建议：a.选择高质量的陶瓷电容器，确保陶瓷材料具有良好的绝缘性能。

b.控制电容器使用环境中的湿度，避免湿度过高导致漏电。

2.断线：陶瓷电容器的断线通常发生在电容器的引线位置。

这可能是由于工艺不良引起的，也可能是由于电容器的引线材料质量不良引起的。

改善建议：a.提高制造工艺的质量控制，确保电容器引线与电容体之间的连接牢固可靠。

b.选择高质量的引线材料，确保引线的连接性能良好。

3.破裂：陶瓷电容器的破裂通常发生在电容器的外壳上。

这可能是由于外界应力过大引起的，也可能是由于制造工艺不良引起的。

改善建议：a.设计和选择合适尺寸的陶瓷电容器，以满足实际应用场景的需求，避免外界应力过大。

b.提高制造工艺的质量控制，确保电容器外壳的强度满足要求。

此外，还有几个改善建议适用于以上三种常见失效模式：a.进行多次的温度循环测试，以确保陶瓷电容能够在不同温度范围下稳定工作。

b.对陶瓷电容器进行严格的耐压测试，以确保其能够在额定电压范围内正常工作。

c.对陶瓷电容器进行振动和冲击测试，以确保其能够在不同振动和冲击条件下正常工作。

综上所述，在电子产品的组装中，陶瓷电容常见的失效模式是漏电、断线和破裂。

为了改善这些失效模式，应选择质量优良的陶瓷材料和引线材料，改善制造工艺的质量控制，并进行必要的温度循环、耐压、振动和冲击测试等。

这些措施可以确保陶瓷电容器在电子产品中的可靠性和稳定性。

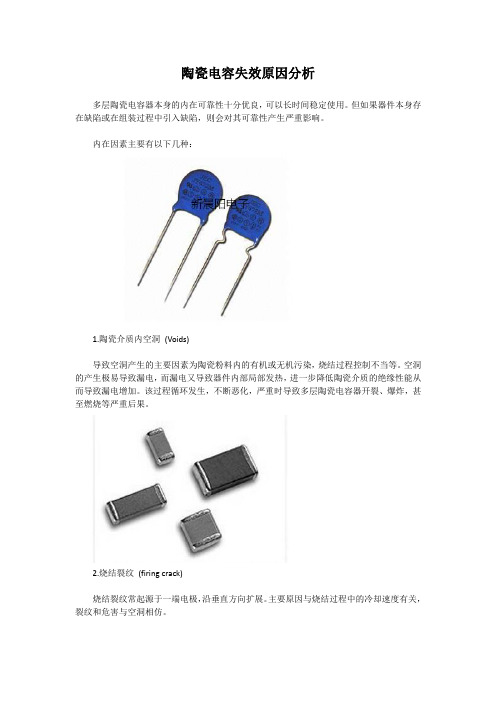

陶瓷电容失效原因分析多层陶瓷电容器本身的内在可靠性十分优良，可以长时间稳定使用。

但如果器件本身存在缺陷或在组装过程中引入缺陷，则会对其可靠性产生严重影响。

内在因素主要有以下几种：1.陶瓷介质内空洞(Voids)导致空洞产生的主要因素为陶瓷粉料内的有机或无机污染，烧结过程控制不当等。

空洞的产生极易导致漏电，而漏电又导致器件内部局部发热，进一步降低陶瓷介质的绝缘性能从而导致漏电增加。

该过程循环发生，不断恶化，严重时导致多层陶瓷电容器开裂、爆炸，甚至燃烧等严重后果。

2.烧结裂纹(firing crack)烧结裂纹常起源于一端电极，沿垂直方向扩展。

主要原因与烧结过程中的冷却速度有关，裂纹和危害与空洞相仿。

3.分层(delamination)多层陶瓷电容器的烧结为多层材料堆叠共烧。

烧结温度可以高达1000℃以上。

层间结合力不强，烧结过程中内部污染物挥发，烧结工艺控制不当都可能导致分层的发生。

分层和空洞、裂纹的危害相仿，为重要的多层陶瓷电容器内在缺陷。

外部因素主要为：1.温度冲击裂纹(thermal crack)主要由于器件在焊接特别是波峰焊时承受温度冲击所致，不当返修也是导致温度冲击裂纹的重要原因。

2.机械应力裂纹(flex crack)多层陶瓷电容器的特点是能够承受较大的压应力，但抵抗弯曲能力比较差。

器件组装过程中任何可能产生弯曲变形的操作都可能导致器件开裂。

常见应力源有：贴片对中，工艺过程中电路板操作；流转过程中的人、设备、重力等因素；通孔元器件插入；电路测试、单板分割；电路板安装；电路板定位铆接；螺丝安装等。

该类裂纹一般起源于器件上下金属化端，沿45℃角向器件内部扩展。

该类缺陷也是实际发生最多的一种类型缺陷。

电容内部开裂的几种情况
电容器内部开裂可能发生在不同的情况下，以下是几种可能的情况：
1.过电压：当电容器暴露在超过其额定电压的电压下时，会产生过大的电场强度，导致电容器内部绝缘材料的破裂和开裂。

2.过热：电容器长时间高温运行或突然暴露在高温环境中，会导致内部材料的膨胀和收缩不均，产生应力，导致开裂。

3.振动和机械冲击：频繁的振动或剧烈的机械冲击可能导致电容器内部零件的移位或断裂，引起开裂。

4.电解液老化：电解电容器中的电解液随着时间的推移会逐渐老化，失去其绝缘性能。

老化的电解液可能导致内部金属电极的腐蚀和开裂。

5.焊接或制造缺陷：在电容器的制造过程中，如果存在焊接不良、材料缺陷或制造工艺问题，可能导致电容器内部存在脆弱点，容易发生开裂。

开裂的电容器可能会导致性能下降甚至失效，并有可能引发电路故障、电击风险或其他安全问题。

如果怀疑电容器内部出现开裂情况，建议停止使用，并由专业人员进行检查、修复或更换。

贴片电容破裂、失效的主要原因和对策主要包括三点：1、产生破裂、短路等问题的主要原因不是由于贴片电容的本身，更多的在这个电容的整个安装、焊接等工艺方面的因素造成的。

2、破裂、失效是在使用贴片电容中遇到的最常见、最主要的问题。

3、A VX针对这个普遍的状况提出了解决方法和相应的产品，命名为：FlexiTerm，并阐述了该产品的主要好处和特性。

需要强调的是：1、虽然，在文章上看到了这个产品的介绍，但目前，我们还没有在市场上发现这颗料在有大规模的销售。

2、当我们在线路排版时注意到这个问题，并且在整个使用贴片电容的生产过程中加强工艺控制，那相应的破裂、失效的情况会有很好的改善。

一、破裂的原因分析及对策电容的巨大普及性与可选择性技术的比较，首先是他们出色的可靠性记录和低成本。

但是在某一特定环境下由于元器件的陶瓷部分破裂会发生一些问题。

当元器件焊接到电路板后，这些失效通常由机械破坏产生；当电路板误操作或在极其苛刻的环境条件下组装，也会导致失效。

破裂问题正如贴片电容在元器件数量方面占的统治地位，多层陶瓷电容（MLCC）因为其高可靠性及低成本被普遍应用于电路设计。

即使因为陶瓷材料的特性，MLCC 本身很有可能在组装的过程中因为操作不当或是在特殊的环境下出现破裂。

因为这个原因，破裂成为贴装到电路板上的MLCC的最普遍的失效模式。

弯曲附有元件的印刷电路板，最普遍的一个结果就是导致MLCC 元件的破裂。

这种弯曲是在组装生产和恶劣的操作条件下机械导致的外力造成的。

最坏的情形，一个低阻值的电阻破裂失效会导致极高的温度，当其直接连接到电源线并有充足电流通过时电路板的直接区域将会造成毁灭性的破坏。

点击查看详细分析二、贴片电容破裂、短路现象案例分析不良原因分析：此裂纹在电容器的生产制造过程中不会产生，与电容器在使用过程中受到机械应力或热应力的作用有关，所以在未了解贵公司生产工艺情况下，初步分析可能有以下几方面原因：1、电容在贴装过程中，若贴片机吸嘴头压力过大发生弯曲，容易产生变形导致裂纹产生；2、焊盘布局上与金属框架焊接端部焊接过量的焊锡在焊接时受到热膨胀作用力，使其产生推力将电容举起，容易产生裂纹。

由于贴片电容的材质是高密度、硬质、易碎和研磨的MLCC，所以在使用过程中，需要十分谨慎。

经有关工程师分析，以下几种情况容易造成贴片电容的断裂及失效：1、贴片电容在贴装过程中,若贴片机吸嘴头压力过大发生弯曲,容易产生变形导致裂纹产生;2、如该颗料的位置在边缘部份或靠近边源部份,在分板时会受到分板的牵引力而导致电容产生裂纹最终而失效.建议在设计时尽可能将贴片电容与分割线平行排放.当我们处理线路板时,建议采用简单的分割器械处理,如我们在生产过程中,因生产条件的限制或习惯用手工分板时,建议其分割槽的深度控制在线路板本身厚度的1/3~1/2之间,当超过1/2时,强烈建议采用分割器械处理,否则,手工分板将会大大增加线路板的挠曲,从而会对相关器件产生较大的应力,损害其可靠性.3、焊盘布局上与金属框架焊接端部焊接过量的焊锡在焊接时受到热膨胀作用力,使其产生推力将电容举起,容易产生裂纹.4、在焊接过程中的热冲击以及焊接完后的基板变形容易导致裂纹产生:电容在进行波峰焊过程中,预热温度,时间不足或者焊接温度过高容易导致裂纹产生,5、在手工补焊过程中.烙铁头直接与电容器陶瓷体直接接触,容量导致裂纹产生。

焊接完成后的基板变型(如分板,安装等)也容易导致裂纹产生。

多层陶瓷电容(MLCC)应用注意事项一、储存为了保持MLCC的性能,防止对MLCC的不良影响储存时注意以下事项：1.室内温度5~40℃，温度20%~70%RH；2.无损害气体：含硫酸、氨、氢硫化合物或氢氯化合物的气体；3.如果MLCC不使用，请不要拆开包装。

如果包装已经打开，请尽可能地重新封上。

缩带装产品请避免太阳光直射，因为太阳光直射会使MLCC老化并造成其性能的下降。

请尽量在6个月内使用，使用之前请注意检查其可焊性。

二、物工操作MLCC是高密度、硬质、易碎和研磨的材质，使用过程中，它易被机械损伤，比如开裂和碎裂（内部开裂需要超声设备检测）。

MLCC在手持过程中，请注意避免污染和损伤。

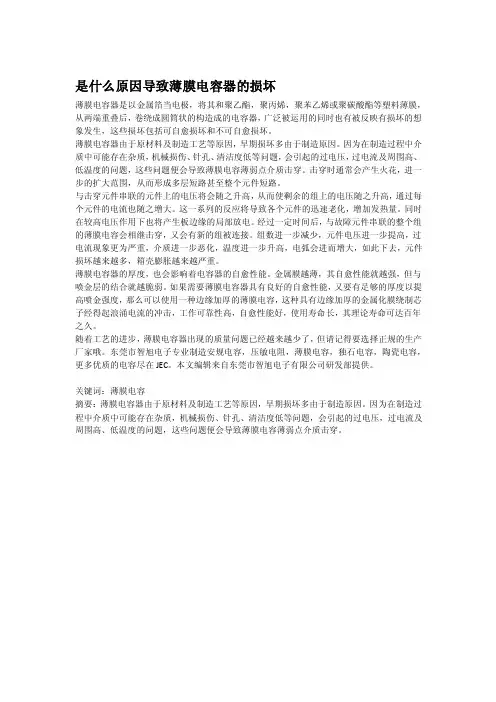

是什么原因导致薄膜电容器的损坏薄膜电容器是以金属箔当电极，将其和聚乙酯，聚丙烯，聚苯乙烯或聚碳酸酯等塑料薄膜，从两端重叠后，卷绕成圆筒状的构造成的电容器，广泛被运用的同时也有被反映有损坏的想象发生，这些损坏包括可自愈损坏和不可自愈损坏。

薄膜电容器由于原材料及制造工艺等原因，早期损坏多由于制造原因。

因为在制造过程中介质中可能存在杂质，机械损伤、针孔、清洁度低等问题，会引起的过电压，过电流及周围高、低温度的问题，这些问题便会导致薄膜电容薄弱点介质击穿。

击穿时通常会产生火花，进一步的扩大范围，从而形成多层短路甚至整个元件短路。

与击穿元件串联的元件上的电压将会随之升高，从而使剩余的组上的电压随之升高，通过每个元件的电流也随之增大。

这一系列的反应将导致各个元件的迅速老化，增加发热量。

同时在较高电压作用下也将产生板边缘的局部放电。

经过一定时间后，与故障元件串联的整个组的薄膜电容会相继击穿，又会有新的组被连接。

组数进一步减少，元件电压进一步提高，过电流现象更为严重，介质进一步恶化，温度进一步升高，电弧会进而增大，如此下去，元件损坏越来越多，箱壳膨胀越来越严重。

薄膜电容器的厚度，也会影响着电容器的自愈性能。

金属膜越薄，其自愈性能就越强，但与喷金层的结合就越脆弱。

如果需要薄膜电容器具有良好的自愈性能，又要有足够的厚度以提高喷金强度，那么可以使用一种边缘加厚的薄膜电容，这种具有边缘加厚的金属化膜绕制芯子经得起浪涌电流的冲击，工作可靠性高，自愈性能好，使用寿命长，其理论寿命可达百年之久。

随着工艺的进步，薄膜电容器出现的质量问题已经越来越少了，但请记得要选择正规的生产厂家哦。

东莞市智旭电子专业制造安规电容，压敏电阻，薄膜电容，独石电容，陶瓷电容，更多优质的电容尽在JEC。

本文编辑来自东莞市智旭电子有限公司研发部提供。

关键词：薄膜电容摘要：薄膜电容器由于原材料及制造工艺等原因，早期损坏多由于制造原因。

因为在制造过程中介质中可能存在杂质，机械损伤、针孔、清洁度低等问题，会引起的过电压，过电流及周围高、低温度的问题，这些问题便会导致薄膜电容薄弱点介质击穿。

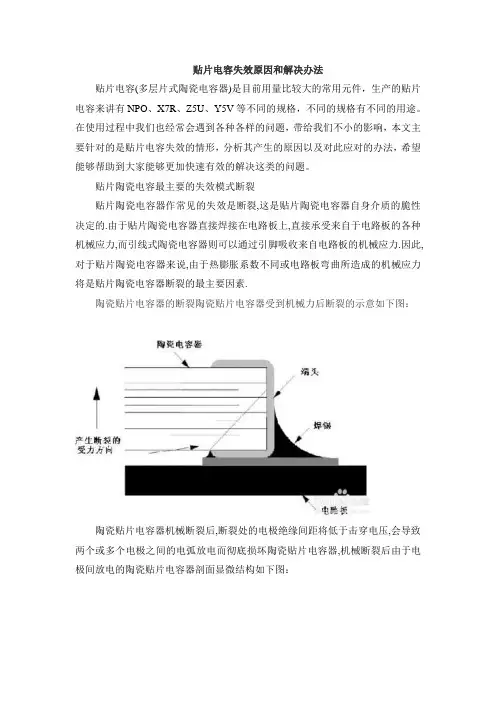

贴片电容失效原因和解决办法
贴片电容(多层片式陶瓷电容器)是目前用量比较大的常用元件，生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。

在使用过程中我们也经常会遇到各种各样的问题，带给我们不小的影响，本文主要针对的是贴片电容失效的情形，分析其产生的原因以及对此应对的办法，希望能够帮助到大家能够更加快速有效的解决这类的问题。

贴片陶瓷电容最主要的失效模式断裂
贴片陶瓷电容器作常见的失效是断裂,这是贴片陶瓷电容器自身介质的脆性决定的.由于贴片陶瓷电容器直接焊接在电路板上,直接承受来自于电路板的各种机械应力,而引线式陶瓷电容器则可以通过引脚吸收来自电路板的机械应力.因此,对于贴片陶瓷电容器来说,由于热膨胀系数不同或电路板弯曲所造成的机械应力将是贴片陶瓷电容器断裂的最主要因素.
陶瓷贴片电容器的断裂陶瓷贴片电容器受到机械力后断裂的示意如下图：
陶瓷贴片电容器机械断裂后,断裂处的电极绝缘间距将低于击穿电压,会导致两个或多个电极之间的电弧放电而彻底损坏陶瓷贴片电容器,机械断裂后由于电极间放电的陶瓷贴片电容器剖面显微结构如下图：
上图是机械断裂后由于电极间放电的陶瓷贴片电容器剖面显微结构对于陶瓷贴片电容器机械断裂的防止方法主要有:尽可能的减少电路板的弯曲、减小陶瓷贴片电容器在电路板上的应力、减小陶瓷贴片电容器与电路板的热膨胀系数的差异而引起的机械应力.
如何减小陶瓷贴片电容器在电路板上的应力将在下面另有行进叙述,这里不再赘述.减小陶瓷贴片电容器与电路板的热膨胀系数的差异而引起的机械应力可以通过选择封装尺寸小的电容器来减缓,如铝基电路板应尽可能用1810以下的封装,如果电容量不够可以采用多只并联的方法或采用叠片的方法解决.也可以采用带有引脚的封装形式的陶瓷电容器解决，新晨阳电子。

贴片电容裂纹失效原因分析贴片电容是电子设备中常见的电子元器件之一，它广泛应用于电子电路中，主要用于过滤、耦合、绝缘电容等方面。

然而，在使用过程中，贴片电容有时会出现裂纹失效的情况。

本文将对贴片电容裂纹失效的原因进行分析。

一、外力作用：贴片电容在使用过程中容易受到外界的机械振动、冲击等力的作用。

当贴片电容所承受的应力超过其材料的耐力极限时，就会发生裂纹失效。

例如，在运输、组装、焊接等过程中，贴片电容可能受到机械冲击而导致裂纹失效。

二、热膨胀不匹配：贴片电容由多种材料组成，如电极材料、介质材料等。

这些材料在使用过程中产生热膨胀时，可能会存在不匹配的情况。

当贴片电容的不同部分存在热膨胀不匹配时，就会产生应力集中，从而导致裂纹失效。

此外，贴片电容在焊接过程中也会受到高温的影响，当焊接温度过高或焊接时间过长时，可能会导致贴片电容内部的材料发生热膨胀不一致，从而引发裂纹失效。

三、环境因素：贴片电容的失效与环境因素密切相关。

在高温、高湿度、高盐度、高气压等特殊环境下，贴片电容的材料容易产生膨胀或腐蚀，导致内部应力积累，从而引发裂纹失效。

另外，在一些粗糙表面的基板上安装贴片电容，其间发生微小位移时，也会形成应力集中而导致裂纹失效。

四、焊接过程：贴片电容在焊接过程中容易受到过温或焊接不良的影响，从而导致裂纹失效。

焊接温度过高或焊接时间过长，可能会引起焊点附近的材料热膨胀，产生应力集中；焊接温区宽度不均匀、接触不良或焊接剂残留等因素，也会对贴片电容产生不良影响。

五、材料质量：贴片电容的材料质量是决定其裂纹失效的重要因素之一、如果材料本身质量不稳定、工艺控制不当或混入杂质，就容易降低贴片电容的抗裂性能和可靠性。

六、设计问题：贴片电容的设计问题也会引发裂纹失效。

例如，结构设计不合理、焊盘过小、应力集中等因素，都可能导致贴片电容裂纹失效。

综上所述，贴片电容裂纹失效的原因主要包括外力作用、热膨胀不匹配、环境因素、焊接过程、材料质量和设计问题。

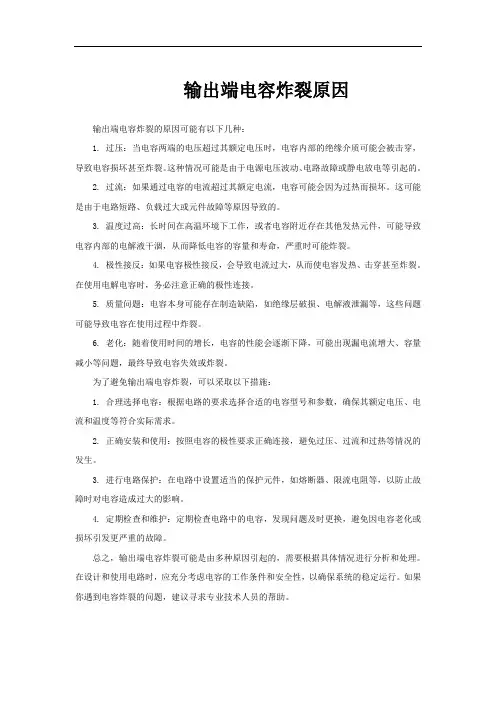

输出端电容炸裂原因输出端电容炸裂的原因可能有以下几种：1. 过压：当电容两端的电压超过其额定电压时，电容内部的绝缘介质可能会被击穿，导致电容损坏甚至炸裂。

这种情况可能是由于电源电压波动、电路故障或静电放电等引起的。

2. 过流：如果通过电容的电流超过其额定电流，电容可能会因为过热而损坏。

这可能是由于电路短路、负载过大或元件故障等原因导致的。

3. 温度过高：长时间在高温环境下工作，或者电容附近存在其他发热元件，可能导致电容内部的电解液干涸，从而降低电容的容量和寿命，严重时可能炸裂。

4. 极性接反：如果电容极性接反，会导致电流过大，从而使电容发热、击穿甚至炸裂。

在使用电解电容时，务必注意正确的极性连接。

5. 质量问题：电容本身可能存在制造缺陷，如绝缘层破损、电解液泄漏等，这些问题可能导致电容在使用过程中炸裂。

6. 老化：随着使用时间的增长，电容的性能会逐渐下降，可能出现漏电流增大、容量减小等问题，最终导致电容失效或炸裂。

为了避免输出端电容炸裂，可以采取以下措施：1. 合理选择电容：根据电路的要求选择合适的电容型号和参数，确保其额定电压、电流和温度等符合实际需求。

2. 正确安装和使用：按照电容的极性要求正确连接，避免过压、过流和过热等情况的发生。

3. 进行电路保护：在电路中设置适当的保护元件，如熔断器、限流电阻等，以防止故障时对电容造成过大的影响。

4. 定期检查和维护：定期检查电路中的电容，发现问题及时更换，避免因电容老化或损坏引发更严重的故障。

总之，输出端电容炸裂可能是由多种原因引起的，需要根据具体情况进行分析和处理。

在设计和使用电路时，应充分考虑电容的工作条件和安全性，以确保系统的稳定运行。

如果你遇到电容炸裂的问题，建议寻求专业技术人员的帮助。

电容器损坏的原因及防止措施（一）电容器损坏的原因并联电容器损坏的原因大体有以下几方面；（1)切电容器组时,由于断路器重燃引起的重燃过电压造成电容器极间绝缘损伤甚至击穿.有的电容器组无任何过电压保护措施，也无串联电抗器,尤其在农灌季节，平均每天操作1次，就更容易导致其绝缘损伤,甚至引起爆炸。

（2）电容器投入时的佩流过大、电网的谐波超标引起过电流，使电容器过热、绝缘降低乃至损坏。

（3）电容器设有配备单台熔丝,或更有熔丝但熔丝特性(安秒特性)太差。

当电容器内部元件严重击穿产生故障电流时.熔丝不能及时熔断，同时，有效的继电保护措施未跟上，过电流使电容器内部的温度急剧上升，导致电容器胀裂或爆炸。

（4）产原质量差.油纸绝缘没在严格的真空下干燥和浸渍处理、在长期工作电压下，内部残存的气泡产生局部放电现象。

局部放电进一步导致绝缘损伤和老化.温升也随之增加，最终导致元件电化学击穿，电容器损坏。

（二)防止电容器损坏的技术措施电容器损坏的主要原因是重燃过电压和熔断器质量不佳.鉴于此因，建议采取以下技术措施.（1）禁止使用重燃率极高的SN1—10、SN2—10型少油断路器投切电容器组，可更换用SN10一10Ⅱ型少油断路器和DW11一10型多油断路器。

对35kV级可用DW2一35R，型多油断路器,对6 6kV级可用LW6一63Ⅰ型SF6断路器，进行投切操作.（2）采用金属氧化物避雷器保护，可作为防止电容器内部元件击穿的防线.（3）采用单台熔丝保护。

它是防止油箱爆炸的有效措施。

试验表明，熔断器可以在0．3ms将电容器的故障电流开断，所以这一措施已在国内外广泛应用。

（4）对两组及以上的电容器进行相互投切时，必须加装串联电抗器.(5)电容器组尽可能地采用中性点不接地的双星形接线,并采用双星形零流平衡保护。

它与单台熔丝保护配合,几乎可以杜绝电容器爆炸事故.图5－26是双星形接线零流平衡保护接线示意图。

它把非联电容器分成6个臂，每个臂由M个电容器并联,组成星形接线后分成两组，取两组电容器中点连线不平衡电流,称为中性点连线电流平衡保护或零流平衡保护.图5-26 零流平衡保护接线示意图当一台电容器发生部分元件击穿时，通过该台的故障电流为Ig=6M/［6M（1—G)+G］In流过中性线的不平衡电流为Ig=6M/[6M（1—G）+G]In式中M—每臂电容器并联台数；G-击穿系数,一台击穿元件占总元件数的百分数。

薄膜电容失效模式及原因薄膜电容是一种常用的电子元件，广泛应用于电子设备和电路中。

然而，薄膜电容也会出现失效的情况，即无法正常工作或性能下降。

本文将探讨薄膜电容的失效模式及其原因。

薄膜电容失效的模式主要包括电容值下降、电压漏电、短路和开路等。

首先是电容值下降。

薄膜电容的核心部分是由两层金属薄膜之间的绝缘层组成，而绝缘层的质量直接影响电容值。

当绝缘层出现质量问题时，例如存在缺陷、氧化或污染，就会导致电容值下降。

此外，长时间的高温、高湿度、高电压等环境条件也会加速绝缘层的老化，使电容值降低。

其次是电压漏电。

薄膜电容在正常工作时会承受一定的电压，然而，当绝缘层出现问题时，就会导致电压漏电。

电压漏电主要源于绝缘层的破损或缺陷，使得电流可以通过绝缘层流动，从而导致电容器无法正常工作。

另一种失效模式是短路。

薄膜电容内部的金属薄膜可能会发生短路现象，导致电流绕过电容器直接流入负载或其他部件。

短路的原因主要有金属薄膜之间的直接接触或金属薄膜上的污染物导致的导电。

最后是开路。

开路是指薄膜电容内部断开，导致电流无法通过电容器。

开路的原因可能是金属薄膜之间的断裂或绝缘层的完全破损。

开路可能会导致电容器无法充电或放电，影响电路的正常工作。

以上就是薄膜电容失效的几种常见模式及其原因。

要解决薄膜电容失效问题，首先需要对失效模式进行准确的判断和识别。

然后，可以采取相应的修复措施或更换电容器。

此外，为了延长薄膜电容的使用寿命，还应注意避免长时间高温、高湿度和高电压的环境，定期检查和维护电子设备，以确保薄膜电容的正常工作。

薄膜电容失效的模式包括电容值下降、电压漏电、短路和开路等。

这些失效模式的原因主要涉及绝缘层的质量问题、环境条件和金属薄膜的问题。

了解薄膜电容失效的模式和原因，可以帮助我们更好地预防和解决失效问题，确保电子设备和电路的正常运行。

贴片电容常见的故障解决贴片电容是现代电路中常见的元器件，由于尺寸小、成本低、容量大等优点，被广泛应用于各种电子产品中。

然而，贴片电容也会出现故障，影响电路的正常工作。

本文将讨论贴片电容常见的故障原因和解决方案。

常见的故障原因1. 机械损伤由于贴片电容尺寸小、脆性强，移动、搬运等过程中容易发生机械损伤，造成短路或开路。

在检查时，应注意查找电容表面是否有刮擦或划痕迹象，特别是触电点是否有变形或残留物卡住。

2. 过压或过流贴片电容的额定电压和电流都是有限的，当超过额定值时，电容会受到损坏，导致故障。

此时，我们应该查看电路的工作电压和电容额定值，确保不会超出范围，否则需要更换电容或者使用合适的电容器件。

3. 焊接问题焊接不良或未焊接的引脚是贴片电容故障的常见原因之一。

检查焊接是否牢固，并用万用表检查引脚连接是否稳定。

同时，还应该注意焊接温度和时间，以免对电容产生不良影响。

4. 电容老化长时间使用后，贴片电容会逐渐老化，导致电容值偏低，阻抗增加，从而影响电路性能。

因此，在设计电路时应注意选用有较长寿命的电容，并在电路使用一定时间后进行检测和更换。

解决方案1. 更换贴片电容当贴片电容不能正常工作时，最常见的解决方案是更换贴片电容。

在更换时，要注意选用与原电容相同规格和参数的电容，以确保替换后电路正常工作。

2. 检查电路参数贴片电容故障也可能是因为电路参数不匹配导致的。

因此，在检查电容之前，应该先检查电路参数是否正确，如工作电压、电流、频率等，确保不过载或失配。

3. 检查焊接焊接不良和未焊接的引脚会导致贴片电容故障。

因此，应该检查焊接质量，确保焊点牢固，引脚连接可靠。

在重新焊接时应该选择合适的焊接方法和参数，以确保焊接质量。

4. 检查电容老化长时间使用后，贴片电容会逐渐老化，导致电容值偏低，阻抗增加。

在电容老化检测中，可以使用电容测试仪检测电容参数及其变化。

如果发现电容老化，应采取相应措施进行更换。

结论贴片电容是电子元器件中常见的部件之一，但也容易出现故障。

电容破裂原因一、电容破裂的原因电容在电子设备中发挥着重要的作用，但过高的电压、过高的温度或老化都可能导致电容破裂。

以下是对这些原因的具体分析：1.电压过高：当电容电压超过其额定电压时，电容可能会爆炸。

这通常发生在电路设计不当、电压突发性增加等情况下。

例如，电源不稳定或突然的电压峰值都可能导致电容过压破裂。

2.温度过高：当电容在长时间高温下工作时，其内部电解质会蒸发，导致内部压力升高，最终引发爆炸。

例如，在高温环境下长时间工作的电容，或者散热不良的设备中的电容，都可能因温度过高而破裂。

3.电容老化：老化电容内部的电解液会变干，这样电容内部的电容量会降低，同时内部电阻也会变大。

这种情况下，当电流通过老化的电容时，容易使电容爆炸。

电容的老化可能是由于长时间的使用、过高的温度、过大的电压波动等因素导致的。

二、解决方案为了防止电容破裂，可以采取以下措施：1.正确选用电容：根据具体需求选择合适的电容，并注意其额定电压和工作温度等参数。

选用具有较高耐压和耐温性能的电容，以适应电路设计和使用环境的要求。

2.添加过压保护电路：以避免电容受到过电压的影响而爆炸。

通过在电路中添加过压保护元件，如二极管或稳压器等，可以有效地限制电压波动，保护电容和其他电子元件免受过电压的损害。

3.优化电路设计：确保电路设计合理，避免电压突发性增加或过载情况的出现。

合理分配电流，减少线路中的电压降，以降低电容所承受的电压。

4.加强散热措施：确保电容及其周围环境的温度不会过高。

良好的散热设计可以降低电容的工作温度，从而延长其使用寿命。

可以在设备中添加散热片、风扇等散热装置，或者优化散热通道设计，以实现有效的散热。

5.定期检查和维护：对电子设备中的电容进行定期检查和维护，及时发现并更换老化的电容。

通过定期检查和维护，可以有效地预防电容破裂问题的发生。

6.选用高品质的电容器：购买电容器时，应选择来自可靠供应商的品质优良的产品。

高品质的电容器通常具有更高的电气性能和更长的使用寿命，能有效降低破裂的风险。

电路板上电容爆裂的原因有多种，包括过压、过流、温度、机械损坏以及设计缺陷等。

过压：在正常工作范围内操作的电容器可以承受一定电压，但如果电压超过了它们的额定值，那么它们就有可能爆炸。

过压可能会导致电场过于强烈，使电容器内部的电介质无法承受，从而导致电容器失效。

过流：电容器不仅可以存储电荷，还可以承受一定电流。

然而，如果电流超过电容器的承受能力，它们就可能会爆炸。

温度：电容器的内部温度是另一个可能导致它们爆炸的重要因素。

电容器可能会过热，因为电能转化为热能。

这种过热可以由外部或内部因素引起。

机械损坏：电容器也可能受到机械损坏。

这些损坏可能来自于运输或安装过程中的不当操作、振动或其他外部力量的影响，或是使用寿命的终止。

设计缺陷：电容器的设计缺陷也可能导致它们的爆炸。

在某些情况下，制造商可能会在设计上犯错误，使电容器无法承受额定电压或电流。

在选择电容时，需要根据应用来选择满足电压、电流、温度等参数的电容，并合理设计电路板布局，避免短路、过流等情况发生。

瓷片电容芯片断裂击穿的原因
对中高压瓷片电容了解的人都知道，瓷片电容的寿命还是非常久的，甚至能用10年以上，但有一些人在使用瓷片电容的时候，发现瓷片电容芯片断裂击穿，这是怎么回事呢？
瓷片电容
1、可能是受电压击穿。

瓷片电容芯片被击穿，最可能的原因之一电压击穿，主要表现为表面破碎，陶瓷芯片出现开裂。

可能是瓷片电容质量差，承受的电压能力不够，或者选型不当，电压安全余量把握不够导致的，建议把瓷片电容的安全余量留的足够大。

2、热击穿导致。

一般在高频脉冲电路中容易出现这种问题，出现这种问题，一般都是瓷片电容的频率级别不够，但又被用到了承受能力以外的电源中，电容器本身与电路设计的HZ级别不符导致的，这种一般都是选型不当导致的问题。

3、质量太差导致的。

其实说白了，一般选错、用错瓷片电容的可能性是有，但机率一般不高，多数原因还是买到了质量太差的瓷片电容导致的。

核心原因就是芯片质量太差，产品制造时工艺不严谨，品质控制太差，小芯片替代大芯片，一般都是这些问题导致的。

解决这个问题也很简单，一
分价钱一分货，买口碑好的厂家，就可以避免这种问题出现。
