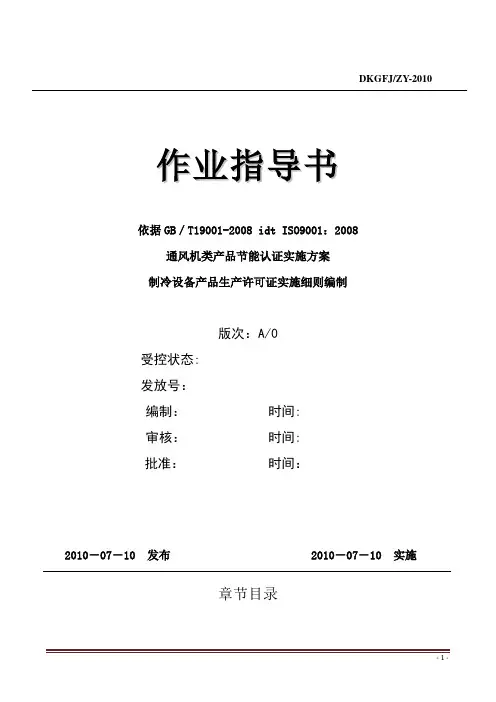

DKGFJ/ZY-2010 作业指导书依据GB／T19001-2008 idt ISO9001：2008通风机类产品节能认证实施方案制冷设备产品生产许可证实施细则编制版次：A/0受控状态:发放号：编制：时间:审核：时间:批准：时间：2010－07－10 发布 2010－07－10 实施章节目录一、产品质量管理制度DKGFJ/GL-ZJ01-2010二、劳动人事管理制度DKGFJ/GL-BG01-2010三、劳动纪律管理制度DKGFJ/GL-BG02-2010四、生产管理制度DKGFJ/GL-SC01-2010五、生产现场管理制度DKGFJ/GL-SC02-2010六、安全管理制度DKGFJ/GL-SC03-2010七、安全教育管理制度DKGFJ/GL-SC04-2010八、设备动力管理制度DKGFJ/GL-SC05-2010九、物资供应管理制度DKGFJ/GL-GY01-2010十、销售管理制度DKGFJ/GL-XS01-2010十一、财务管理制度DKGFJ/GL-CW01-2010十二、库房管理制度DKGFJ/GL-CW02-2010十三、顾客投诉/退、换货处理流程DKGFJ/ZY-XS01-2010十四、合同流程管理标准DKGFJ/ZY-XS02-2010十五、原材料、半成品检验规程DKGFJ/ZY-ZJ01-2010十六、成品检验规程DKGFJ/ZY-ZJ02-2010十七、特殊过程能力评价准则DKGFJ/ZY-SC01-2010十八、特殊工序（焊接）作业规程DKGFJ/ZY-SC02-2010十九、特殊工序（喷漆）作业规程DKGFJ/ZY-SC03-2010二十、风机动（静）平衡工艺守则DKGFJ/ZY-SC04-2010二十一、风机装配工艺守则DKGFJ/ZY-SC05-2010产品质量管理制度编号：DKGFJ/GL-ZJ01-2010第一章总则第一条：质量是企业的生命，为促进公司质量的全面提高，特制订本制度。

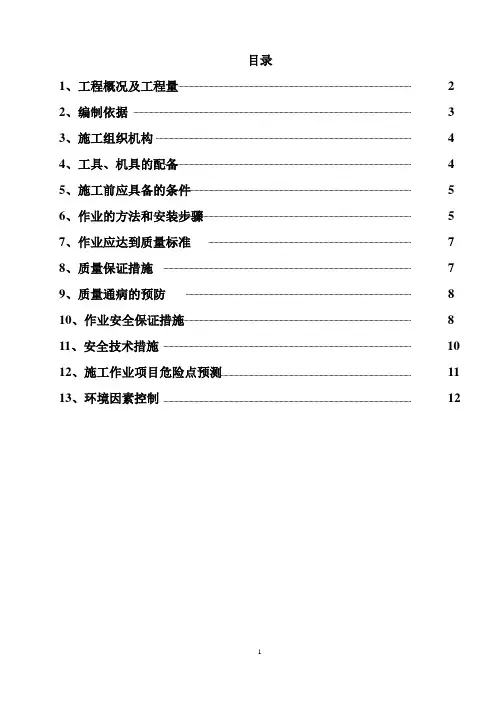

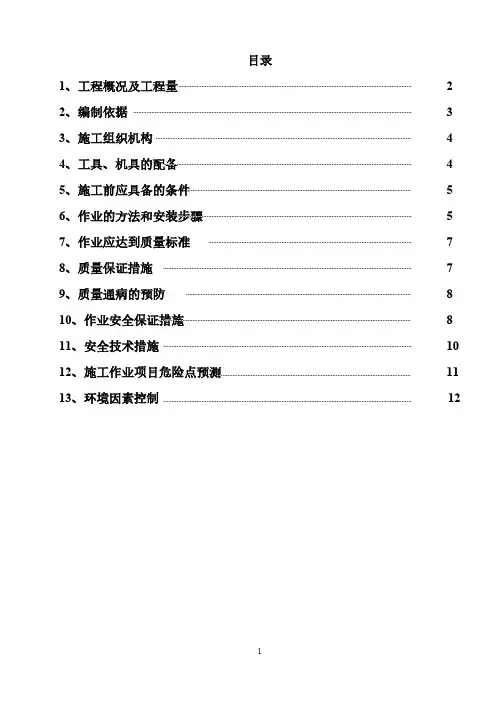

目录1、工程概况及工程量 22、编制依据 33、施工组织机构 44、工具、机具的配备 45、施工前应具备的条件 56、作业的方法和安装步骤 57、作业应达到质量标准78、质量保证措施79、质量通病的预防810、作业安全保证措施811、安全技术措施1012、施工作业项目危险点预测1113、环境因素控制12一、工程概况及工程量：（一）工程概况：恒力石化（大连）有限公司自备热电厂本期共安装4台由无锡华光锅炉有限公司制造300/h循环流化床汽包炉，锅炉为高温超高压，单锅筒横置式，单炉膛，自然循环，全悬吊结构，全钢架π型布置。
锅炉采用紧身封闭，在运转层9m标高设置混凝土平台。
炉膛采用膜式水冷壁，锅炉中部是蜗壳式汽冷旋风分离器，尾部竖井烟道布置两级三组对流过热器，过热器下方布置四组省煤器及一、二次风各四组空气预热器。
每台锅炉设计2台 RJ30-SW2300F 型一次风机，2台 RJ30-SW2020 型二次风机，2台RJ36-SW3150F 型吸风机，2台 BKW9020 型高压流化风机。
（二）风机主要结构：F式传动风机是主要由机壳、进气箱、转动组、进风口、进口调节门、联轴器、电机等组成。
（三）风机的主要参数：一次风机型号：RJ30-SW2300F转速1450r/min流量134600m3/h功率888KW转动组重量：3900kg机壳组重量：3400kg进气箱组重量：1700kg电机底座重量：800kg进风口组重量：250kg进气箱支撑: 200kg调节器重量：660kg电动机型号：YBKK560-4转速1480/min功率1000KW二次风机型号：RJ30-SW2020F转速1450r/min流量97000m3/h功率480.5KW转动组重量：2700kg机壳进气箱组重量：3500kg消音器重量：2700kg电机底座重量：500kg进风口组重量：250kg进气箱支撑: 120kg调节器重量：450kg电动机型号：YBKK500-4转速1485/min功率560KW吸风机型号：RJ30-SW3150F转速970r/min流量335400m3/h功率1078KW转动组重量：6300kg机壳组重量：6400kg进气箱组重量：3200kg电机底座重量：1000kg进风口组重量：1000kg进气箱支撑: 210kg调节器重量：1500kg电动机重量：6860kg电动机型号：YBKK630-6转速985/min功率1250KW二、编制依据：(一)吉林卓融电力设计有限公司(二)江苏金通灵风机股份有限公司提供的一次风机、二次风机、吸风机总装图。
公司发布目次1 范围 (2)2 本指导书涉及的资料和图纸 (2)3 安全措施 (2)4 备品备件清单 (2)5 现场准备及工具 (2)6 检修工序及质量标准 (3)7 检修质量记录 (5)8 设备试运、调试、试验 (5)8.2品质再鉴定记录表 (6)9 设备检修不符合项处理单 (7)10 完工报告单 (8)11 质量签证单 (11)12 对本作业指导书的修订建议（记录阅读、使用中发现的问题及完善建议） (12)火检冷却风机检修作业指导书1 范围本作业指导书适用于一期工程4台锅炉8-09N0.8.5A型火检冷却风机的检修工作。
2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
8-09N0.8.5A型离心风机设备技术标准8-09N0.8.5A型离心风机使用说明书8-09N0.8.5A型离心风机安装说明书及图纸3 安全措施3.1 严格执行《电业安全工作规程》。
3.2 热工相关测点已拆除。
3.3 风机停运，系统隔离，降压为零。
3.4 清点所有专用工具齐全，检查合适，试验可靠。
3.5 风机检修时严禁损伤设备及其部件。
3.6 现场和工具柜工具、零部件放置有序，风机拆下的零部件必须妥善保管好并作好记号以便回装。
3.7 所带的常用工具、量具应认真清点，绝不许遗落在设备内。
3.8 起吊重物前检查起重工具是否符合载荷要求。
3.9 当天检修任务结束后一定要将检修所用照明电源断掉。
3.10 参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
3.11 参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
3.12 开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。

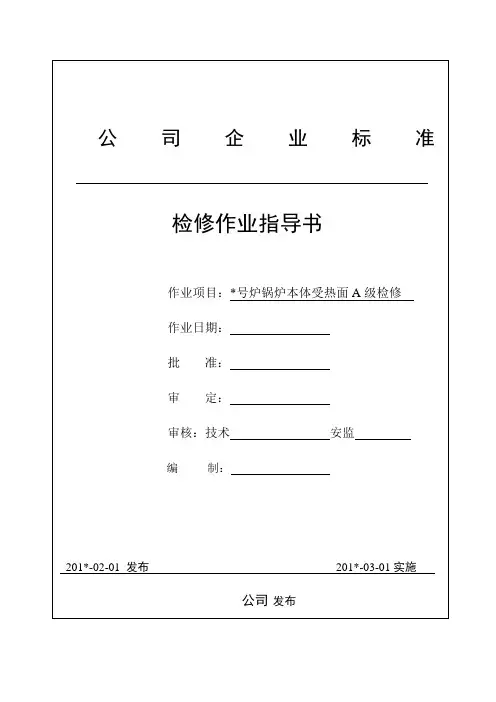

*号炉锅炉本体受热面A级检修作业指导书范围本指导书适用于HG-1025/18.2-WH10型锅炉本体A级检修工作。
本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
湘潭发电有限责任公司《锅炉检修规程》中华人民共和国国家质量监督检疫总局和中国国家标准化管理委员会发布《电业安全工作规程第1部分：热力和机械》安全措施3.1工作票开工时，工作负责人应随同运行人员一起检查安全措施的落实情况。
3.2施工前工作负责人和工作班成员应详细讨论工作任务和切实可行的安全措施。
3.3 1号炉内工作温度小于60℃时方可进入搭架子，且脚手架搭设牢固，符合《安规》的要求，并严格按照流程验收合格。
3.4清灰工作过程中，应穿好合格工作服，戴好隔热手套，防止高温烫伤。
3.5清灰人员要戴好防护设备并系好安全带，外面要有专人监护，施工前工作负责人和工作班成员应详细讨论工作任务和切实可靠的安全措施。
3.6所有临时用电，电源不能超过24V，且电源接线盘经检验合格。
3.7按高空作业、有限空间作业要求进行三讲一落实和四措两案的学习，外部设专人监护。
3.8所有工作人员必须劳逸结合，保证工作时精力充沛，工作前严禁饮酒。
3.9工作现场严禁吸烟、嚼槟榔。
3.10检修现场必须戴好安全帽，穿好工作服。
3.11作业时一定要系好安全带，材料、工具不准上下抛投。
3.12施工时所需电源须通知电气检修班来搭接，严禁私自搭接。
3.13检修作业后现场废水、废渣、废油、废料及浆液的清理，将废弃物收集到预先指定的地方，严禁随意丢弃或外排。
3.14清灰时，必须防止掉落灰或积灰的安全措施，方可施工。
3.15锅炉受热面、烟道内清除的灰必须进入灰渣、灰浆池或容器收集，严禁外排。
目录一、工程/产品概况 (3)二、编制依据 (4)三、开工应具备的条件和施工/生产前应做的准备 (3)四、人员组织、分工及有关人员的资格要求 (4)五、所需的施工/生产机械、工器具及要求 (5)六、施工/生产进度计划及要求 (5)七、施工/生产工序、方法及要求 (5)八、安全控制措施及要求 (12)九、环境、文明施工措施及要求 (13)十、质量标准指标及验收要求 (14)山东丰汇集团检修工程公司第1页共18页一、工程/产品概况1.1工程简介山东鲁能晋北铝业自备电厂采用济南锅炉厂设计制造的YG-240/9.8-M1型高温高压、单炉膛、自然循环、全钢架π型布置循环流化床锅炉。
炉膛采用膜式水冷壁，锅炉中部是旋风分离器，尾部竖井烟道布置两级对流过热器，过热器下方布置三组省煤器及空预器（二次风两组、一次风三组）。
送风系统分别由一﹑二次风机提供。
一次风机送出的风经一次风空预器预热后由甲乙侧风道一部分经过点火油枪进入床下水冷风室，大部分直接进入炉下水冷风室，通过水冷布风板上的风帽进入燃烧室。
二次风机送出的风经二次风空预器预热后，通过分布在炉膛前、后和两侧墙上的喷口喷入炉膛，补充空气，加强扰动与混合。
引风机由2台离心式风机左右对称布置，引风机由山东电力设备厂制造。
风机设备检修在设备傍边，主要起吊用具为10t电动葫芦及手拉葫芦；检修范围为风机全部设备及其附属系统设备的检查、检修及安装、调试。
1.2主要工程量1.3工程特点引风机检修现场空间狭窄，风机若干部件为偏心形状不规则件，单件重量大，倒运就位困难，安装精度要求高，检修、安装工作量大，检修工期集中。
由于夏季空气湿度大，对设备在检修场和安装现场的保护、保养及防二次污染提出了更高的要求。
在检修过程中若出现任何安全及质量或其他问题，都可能影响整个机组的正常运行，所以检修中的安全、质量、环保、防火、文明检修等控制犹为重要。
（返回目录）二、编制依据2.1山西鲁能晋北铝业自备电厂（锅炉专业）设备检修维护规程山东丰汇集团检修工程公司第2页共18页山东丰汇集团检修工程公司第3页 共18页2.2山东电力设备厂引风机图纸2.3设计生产厂家图纸及设备说明书等技术文件2.4《火电检修质量检验及评定标准》（锅炉篇）（1996版） 2.5《电力建设检修及验收技术规范》锅炉机组篇（1996版） 2.6《电业安全工作规程》（2002版） 2.7电力建设安全健康与环境管理工作规定2.8丰汇公司评价出的重大危险因素/环境因素及管理方案、控制程序等 2.9丰汇公司质量、环境、职业健康安全管理手册与体系程序 2.10类似工程的检修经验、事故教训及专题总结（返回目录）三、开工应具备的条件和施工/生产前应做的准备3.1检修具备条件及要求设备备件已到现场，检修用图纸资料等已到位并检查结束，作业指导书等作业性文件已审批结束并出版，对检修人员已进行了交底，所有检修人员已明确自已的检修范围及责任范围，检修现场电源及压缩空气等力能供应能够满足检修需要。

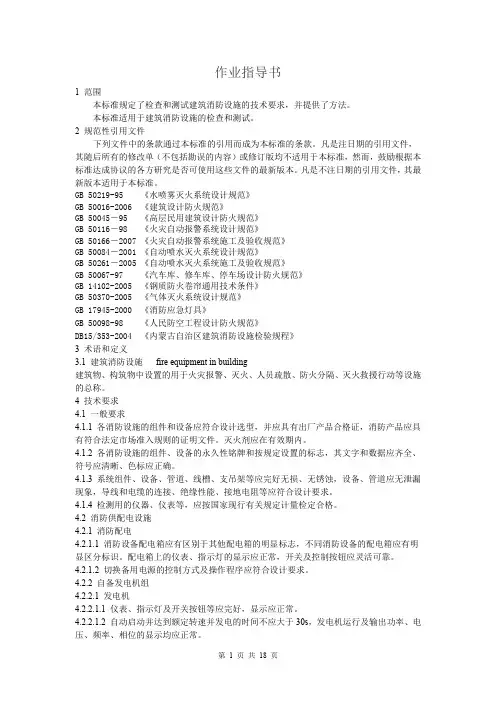

XXXX消防检测技术有限公司建筑消防设施检测作业指导书版号：第 3版编制：审核：批准：批准日期：年月日受控状态：分发号：持有人：发布日期：2016年1月1日实施日期：2016年1月1日地址：X X市X X路X X号邮编：电话：传真：概述一、范围二、总则三、检测类别四、检测依据五、安全防护六、检测前项目工程情况核对第一章消防供配电设施第二章火灾自动报警及联动控制系统第三章室内消火栓给水灭火系统第四章自动喷水灭火系统第五章自动喷水灭火局部应用系统第六章水喷雾灭火系统第七章气体灭火系统第八章泡沫灭火系统第九章防排烟系统第十章火灾应急广播第十一章消防通讯系统第十二章火灾应急照明和疏散指示标志第十三章消防电梯第十四章防火分隔一、范围本细则规定了建筑消防设施质量的检测要求、检验方法和检验规则。
本细则适用于工业与民用建筑中设置的建筑消防设施质量的检测评定；不适用于生产和贮存火药、炸药、火工品等有爆炸危险气氛的建筑消防设施质量的检测评定。
二、总则1、建筑消防设施的组件和设备应符合设计选型，并应具有出厂产品合格证，消防产品应具有符合法定市场准入规则的证明文件；灭火剂应在有效期内。
2、各消防设施的组件、设备的永久性铭牌和按规定设置的标志，其文字和数据应齐全、符号应清晰、色标应正确。
3、系统组件、设备、管道、线槽、支吊架等应完好无损、无锈蚀，设备、管道应无泄漏现象，导线和电缆的连接、绝缘性能、接地电阻等应符合设计要求。
4、检测用的仪器、仪表等，应按国家现行有关规定计量检定合格。
三、检测类别1、监督检测应公安消防机构的要求对建筑电气进行消防检测。
2、委托检测受建筑物业单位、施工单位、使用单位等委托而进行的建筑电气消防检测。
3、仲裁检测仲裁机构委托进行的建筑电气消防检测。
四、检测依据1、委托建筑消防设施检测合同（委托书）2、建筑工程消防设计图3、有关建筑消防设施的国家规范，部颁标准，地方，行业标准。
4、建筑消防系统主要设备的质量保证书、合格证、出厂检测报告。

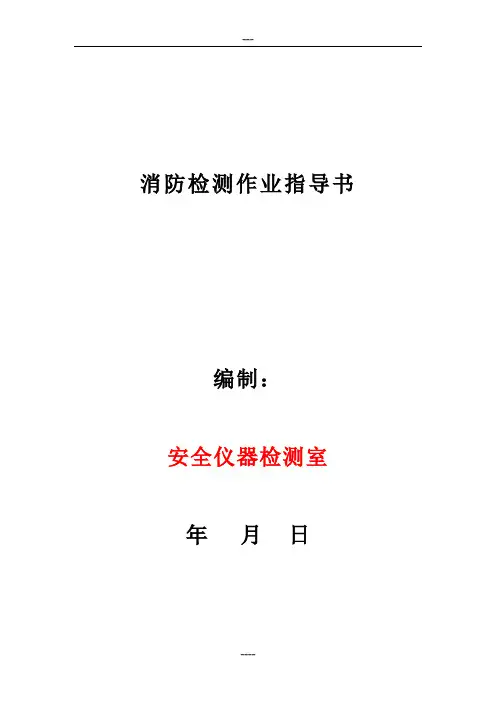

消防检测作业指导书编制：安全仪器检测室年月日检测作业指导书检测作业指导书（方案）参照《建筑消防设施检测技术规程》GA503-2004的相关内容编制。
目录1 一般要求 (2)2 消防供配电设施 (2)3 火灾自动报警系统 (2)4 消防给水 (4)5 消火栓消防炮 (5)6 自动喷水灭火系统 (6)7 气体灭火系统 (8)8 机械加压送凤系统 (8)9 机械排烟系统 (9)10 应急照明和疏散指示标志 (10)11 应急广播系统 (11)12 消防专用电话 (11)13 防火分隔设施 (11)14 消防电梯 (12)1 一般要求1.1 检查各消防设施组件和设备的铭牌、标志、出厂产品合格证、消防产品的符合法定市场准入规则的证明文件、消防电梯的检测合格证、灭火剂的有效期等。
1.2 检查检测用仪器、仪表、量具等的计量检定合格证及有效期。
1.3 查看系统组件和设备、管道、线槽及支吊架等的外观，以及设备和管道有无泄漏现象。
1.4 检查采用绝缘电阻测试仪测量的导线和电缆的线间、线对地间绝缘电阻值的记录；检查采用接地电阻测试仪测量的系统接地电阻值的记录。
1.5 采用核对方式检查时，应与设计、验收等相关技术文件对比。
1.6 应逐项记录各消防设施的检测结果及仪表显示的数据，填写检测原始记录，并与上一次检测的原始记录对比。
1.7 检测过程中采用对讲设备进行联络，完成检测后将各消防设施恢复至正常警戒状态。
2 消防供配电设施2.1 消防配电2.1.1 查看消防控制室及各消防设施最末一级配电箱的标志，以及仪表、指示灯、开关、控制按钮。
2.1.2 核对配电箱控制方式及操作程序并进行试验：2.1.2.1 自动控制方式下，手动切断消防主电源，观察备用消防电源的投入及指示灯的显示。
2.1.2.2 人为控制方式下，在低压配电室应先切断消防主电源，后闭合备用消防电源，观察备用消防电源的投入及指示灯的显示。
2.1.2.3 查看最末一级配电箱运行情况。
送风机电机检修作业指导廿Q/HED—2014送风机电机A级检修作业指导书1范围本指导书适用于送风机电机A级检修工作，亦适用于类似于大修性质的抢修。
2规范性引用文件YFKK500-4型电机厂家技术资料、维护使用说明书及图纸电业安全工作规程DL/T596-1996《电力设备预防性试验规程》3安全措施3」严格执行《电业安全工作规程》3.2工作负责人必须会同运行人员到现场认真执行安全措施。
3.3工作人员不应停留在危险位置。
3.4起重用具经检验合格，安全可靠。
3.5所带的常用工具、虽具应认真清点，严禁遗留在设备参加检修的人员必须熟悉木作业指导书，并能熟记熟背木书的检修项目，工艺质量标准等。
4备品备件准备5现场准备及工具Q/HED—20145.2工作准备□工器具已准备完毕，材料、备品已落实。
□检修地面已经铺设防护胶皮，场地已经完善隔离。
□作业文件已组织学习，工作纽成员熟悉本作业指导书内容。
5.3办理相关工作票□检查验证工作票。
□如在现场检修需开动火工作票。
W1H16检修工序及质量标准6」拆电机外部连线及电机吊运□确认工作票所列安全措施正确完备并已做好。
□拆除电机口线及电机接地线□在电源端子与电机引线做好相应标志（记号）。
□将电源电缆三相短路接地。
□联系热工拆除电机测温元件接线。
□联系炉二班拆除电机地脚螺丝，靠背轮螺丝。
□联系起重班将电机环离现场，到达班组检修大厅后放在水平垫木上。
6.2电机解体6.2.1电机附件拆卸□拆联轴器，用专用拉码（如果配合较紧吋需联系综合班人员对联轴器加热）扒下联轴器。
并取下轴键。
□拆下风筒螺丝，卅细子或撬棍固定风筒，慢慢放F。
□拆下空冷器1*1定螺丝，巾离空冷器，并放置在检修位置。
□防止碰伤冷却器管了。
□拆除轴头上并帽螺母，用一字形扒轮卸下风扇（如果配合较紧吋需联系综合班人员对风扇加热）。
W2 W36.2.2电机解体□在转子上穿上钢丝绳用行车和手拉葫芦挂好，并使Z稍稍受力。
□松开端盖螺丝，用项丝将端盖顶出。
# 炉火检风机A级检修作业指导书
1、范围
本指导书适用于HG-1025/18.2-WH10型锅炉的离心式火检风机A级检修工作。
本次检修有关项目如下：
2、本指导书涉及的资料和图纸
下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
公司《锅炉设备检修标准》
中华人民共和国国家质量监督检验检疫总局《电业安全工作规程》
3安全措施
□3.1工作票开工时，工作负责人应随同运行人员一起检查安全措施的落实情况。
□3.2施工前工作负责人和工作班成员应详细讨论工作任务和切实可行的安全措施。
□3.3所请合同工需经安全考试合格,工作负责人必须对合同工进行安全技术交底。
□3.4所有工作人员必须劳逸结合，保证工作时精力充沛，工作前严禁饮酒。
□3.5工作现场严禁吸烟嚼槟榔。
□3.6检修现场必须戴好安全帽，穿好工作服，作业现场必须设临时围栏。
□3.7起吊设备应严格按《安规》进行检验，起重工具必须检验合格。
□3.8施工时所需电源只能接到经检验合格的接线盘上，如需接临时电源则经审批后通知电气班来搭接，严禁私自搭接。
□3.9危险点危险源：
□3.9.1损坏设备伤害人。
防范措施：严格按本作业指导书检修，作业前，确认安措已执行，设备已停电。
动平衡时，必须压票才能作业。
□3.9.2高空坠落。
防范措施：确认脚手架合格签字并挂牌，系安全带。
□3.9.3搬运重物时伤人。
防范措施：工作人员在搬运重物时须小心轻放，防止重物伤人。
□3.9.4转机伤人、细铁渣伤人。
防范措施：砂轮机、切割机按规定使用，戴好护目镜。
□3.9.5机械伤人。
防范措施：（1）、检查工器具合格，严禁使用不合格或不规范工器具，注意正确使用方法，做到“三不伤害”（2）、戴好防护用品。
□3.9.6火灾。
防范措施：转移易燃易爆物品或保持其足够安全距离，条件不具备禁止动火。
□3.9.7防爆。
防范措施：使用火焊时，乙炔和氧气瓶要保持5米的距离。
□3.9.8环保。
防范措施：检修作业后现场废水、废油、废料及浆液的清理要收集到预先指定的地方，严禁随意丢弃或外排。
4备品备件清单
5修前准备
5.2专用工具
5.3工作准备
5.3.1工器具已准备完毕，材料、备品已落实
5.3.2检修地面已经铺设防护胶片，场地已经完善隔离
5.3.3作业文件已组织学习，工作组成员熟悉本作业指导书内容
5.4办理相关工作票
5.4.1已办理工作票及开工手续,风机停运
5.4.2检查验证工作票
5.4.3工作人员的着装应符合《安规》要求,衣物中不准携带与工作无关的零星物件,带入
的工具应做好记录,工作完工须检查工具与记录是否相符
6 检修工序及质量标准
6.1检修工序
6.1.1查阅设备检修、运行记录，了解设备运行情况。
6.1.2准备作业所需工具，准备好各种备品及材料，办理工作票
6.1.3火检风机解体检修
□6.1.3.1拆下风机进口滤网，进行清洗并修复损坏部分或更换。
□6.1.3.2风机主轴表面检查。
□6.1.3.3进气室蜗壳检查。
□6.1.3.4拆下导流器，清理检修。
□6.1.3.5
□6.1.3.6检查叶轮的止退垫锁住情况，轴头螺母是否松动。
□6.1.3.7
6.1.4出口挡板门及管道检查
□6.1.4.1检查出口换向档板门是否开关灵活到位，橡胶档板有无损坏，视情况进行更换轴端密封填料。
□6.1.4.2检查风机出口连接软管是否损坏、漏风，必要时更换。
□6.1.4.3检查火检冷却管道及支吊架是否完好，管道有无漏风。
□6.1.4.4
6.1.5风机试运行
□6.1.5.1如振动值超标，进行动平衡试验；
□6.1.5.2试运转2小时后，无异常情况停车，办理移交手续，注销工作票，清理现场，检修人员退出。
6.2质量标准
6.2.1滤网干净无灰尘杂物。
6.2.2风机主轴表面光洁、无裂纹、无弯曲变形、磨损、腐蚀。
6.2.3进气室蜗壳检查无变形、磨损、腐蚀、无裂纹。
6.2.4检查风机叶片，清理叶轮、叶片上的灰垢，叶片最薄不小于2mm，减薄超过原厚
1/2时应更换。
6.2.5检查叶轮的止退垫锁住情况，轴头螺母是否牢固、不松动。
6.2.6叶轮与集流器径向间隙2—3mm，钳入尺寸≯5mm，冷态间隙，水平方向2mm，轴向
35mm，叶片与外壳间隙3—5mm。
6.2.7出口换向档板门换向灵活、到位，关闭严密不漏风，挡板完好。
6.2.8支吊齐全、可靠。
管道无漏风，油漆完好，无腐蚀。
6.2.9出口连接软管是否损坏、漏风，必要时更换，应无损坏，不漏风。
6.2.10出口挡板开关灵活，无卡死，调节方便有效。
6.2.11风机试运行振动值≤0.04mm
6.2.12做到工完料净场地清，恢复到检修前的状态。
7原始记录
8设备检修缺陷处理记录
9 设备试运、调试、试验
系统检修工作完成，火检风机进行试运。
10 完工报告单（格式表格，可附页）
12
13 关键工序现场验收签证
15不符合项通知单（可选）
不符合项事实陈述：
检修负责人（签字）：检修单位负责人（签字）：日期：年月日日期：年月日
纠正、预防措施：
返工返修让步接受报废设备部点检员（签字）：
日期：年月日纠正、预防措施意见：
同意不同意设备部部长（签字）：
日期：年月日
纠正、预防措施完成情况：
检修负责人（签字）：日期：年月日
纠正和预防措施验证意见：
监理（签字）：
日期：年月日纠正和预防措施验证意见：
设备部点检（签字）：
日期：年月日。
