现代医学仪器课件 高频电刀的结构和原理

高频电刀工作原理
高频电刀是一种医疗器械，常用于手术中切割组织和凝固血管。

它的工作原理是利用高频电磁波来产生热能，将组织中的蛋白质发生变性，从而实现切割和凝固的目的。

高频电刀由手柄、电棒和电源三个部分组成。

电源产生高频直流电，经过电柄传输到电棒上。

电棒的末端连接着电极刀片，通过电极刀片与组织接触，将高频电能传递到组织内部。

当高频电能进入组织后，组织内的离子开始振动并产生摩擦，从而产生热能。

这种热能的产生是局部的，只会对电极刀片与组织接触的部分产生作用，不会对周围组织产生影响。

因此，高频电刀可以精确地切割和凝固组织，同时最大限度地减少对周围组织的伤害。

除了切割和凝固组织外，高频电刀还可以用于止血。

在手术中，医生可以将电极刀片轻轻触碰出血点，通过电能的传递将血管热凝固，从而达到止血的效果。

需要注意的是，高频电刀使用时需要专业医生操作，以确保安全和有效的手术。

医生需要根据手术的需要选择不同的电刀功率和工作模式，并在操作时控制电刀与组织的接触时间和力度，以避免操作中出现意外情况。

此外，在使用高频电刀时应遵循严格的消毒和安全操作规范，以防感染和其他意外事件的发生。

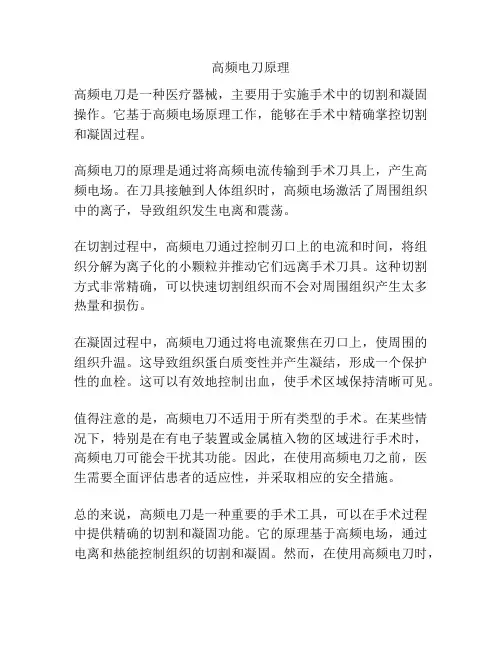

高频电刀原理
高频电刀是一种医疗器械，主要用于实施手术中的切割和凝固操作。

它基于高频电场原理工作，能够在手术中精确掌控切割和凝固过程。

高频电刀的原理是通过将高频电流传输到手术刀具上，产生高频电场。

在刀具接触到人体组织时，高频电场激活了周围组织中的离子，导致组织发生电离和震荡。

在切割过程中，高频电刀通过控制刃口上的电流和时间，将组织分解为离子化的小颗粒并推动它们远离手术刀具。

这种切割方式非常精确，可以快速切割组织而不会对周围组织产生太多热量和损伤。

在凝固过程中，高频电刀通过将电流聚焦在刃口上，使周围的组织升温。

这导致组织蛋白质变性并产生凝结，形成一个保护性的血栓。

这可以有效地控制出血，使手术区域保持清晰可见。

值得注意的是，高频电刀不适用于所有类型的手术。

在某些情况下，特别是在有电子装置或金属植入物的区域进行手术时，高频电刀可能会干扰其功能。

因此，在使用高频电刀之前，医生需要全面评估患者的适应性，并采取相应的安全措施。

总的来说，高频电刀是一种重要的手术工具，可以在手术过程中提供精确的切割和凝固功能。

它的原理基于高频电场，通过电离和热能控制组织的切割和凝固。

然而，在使用高频电刀时，
医生需要谨慎操作，并遵循相应的安全指南，以确保手术的成功和患者的安全。

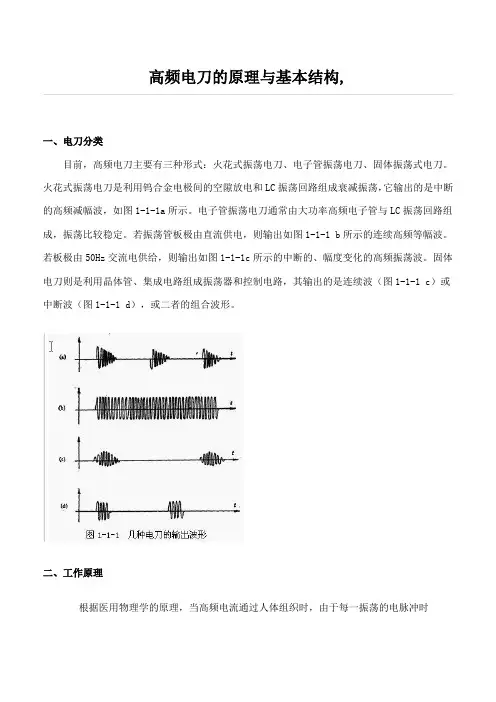

高频电刀的原理与基本结构,一、电刀分类目前，高频电刀主要有三种形式：火花式振荡电刀、电子管振荡电刀、固体振荡式电刀。

火花式振荡电刀是利用钨合金电极间的空隙放电和LC振荡回路组成衰减振荡，它输出的是中断的高频减幅波，如图1-1-1a所示。

电子管振荡电刀通常由大功率高频电子管与LC振荡回路组成，振荡比较稳定。

若振荡管板极由直流供电，则输出如图1-1-1 b所示的连续高频等幅波。

若板极由50Hz交流电供给，则输出如图1-1-1c所示的中断的、幅度变化的高频振荡波。

固体电刀则是利用晶体管、集成电路组成振荡器和控制电路，其输出的是连续波（图1-1-1 c）或中断波（图1-1-1 d），或二者的组合波形。

二、工作原理根据医用物理学的原理，当高频电流通过人体组织时，由于每一振荡的电脉冲时间极短，离子很难引起迁移，仅仅在富有粘滞性的体液中振动，因摩擦而生热。

高频电刀就是利用高频电流通过机体的这种热效应而制成的。

高频电切割时，通常应用针形或刃形电极，有效面积很小，而电极下组织中的电流密度却很大，因而可以在一瞬间产生大量的热，把电极下的组织爆发性地蒸发掉，分裂成一个不出血的、窄而平坦的、深几毫米的切口，而且还可以使血管中的血液凝固到一定的深度，代替结扎，完成切口止血工作。

为了避免低频电流引起不需要的神经刺激和减少交流漏电，高频电刀一般使用0.3～5MHz的振荡频率。

由于高频电刀是大能量的输出外科器械，假如能量集中在切口之外的地方，则易产生烧伤。

特别在大功率使用单极的情况下，应特别小心。

三、基本结构如图所示：如图1-1-2高频电刀一般是由高压电源、低压电源、振荡单元、功率输出、电切、电凝选择等单元组成。

电源单元包括电源变压器等，低级输进220V，次级输出高压和低压两路。

震荡单元包括震荡线圈、电容，电子管或晶体管等（早期的火花式电刀无电子管或晶体管）。

其功能是用来产生高频电流。

功率输出单元包括晶体管（电子管）及输出功率调节电路。

高频电刀的工作原理
高频电刀通过高频电流的作用实现切割和凝固组织的功能。

其工作原理如下：
1. 高频电源：高频电刀的核心是高频电源，它产生高频电流。

高频电源通常运行在几十万到几百万赫兹。

2. 电极：高频电源连接一个主电极和一个接地电极。

主电极通常是手持的电刀手柄，而接地电极则是通过接触患者皮肤完成电路。

3. 高频电流：高频电源将直流电源转换为高频电流，并通过电极传递到患者体内。

高频电流的频率足够高，以至于它的周期非常短，每个周期内的电流和能量都非常小。

4. 组织切割：当高频电流接触组织时，电流通过组织产生电阻。

由于电阻的存在，电能转化为热能，导致组织的加热。

5. 组织凝固：高频电刀的特殊设计使得电流更集中在刀刃附近，从而减少了对周围组织的热损伤。

高频电切在切割组织的同时，还能通过凝固的作用，即瞬间凝固组织，以避免较大的出血量。

总的来说，高频电刀利用高频电流加热和凝固组织，实现了切割和凝固组织的功能。

其独特的工作原理减少了切割过程中的出血风险，并能够加快手术过程。
