线路板生产工艺流程线路板(PCB)是电子产品中不可或缺的一部分,它承载着各种电子元件,并通过导线连接它们,使整个电路系统正常运行。
线路板的生产工艺流程经过多道工序,包括设计、原材料准备、印制、化学蚀刻、钻孔、表面处理、组装和测试等环节。
下面将详细介绍线路板的生产工艺流程。
1. 设计阶段。
线路板的设计是整个生产过程的第一步。
设计人员根据电子产品的功能需求和空间限制,使用专业的设计软件绘制线路板的布局和连接图。
在设计阶段,需要考虑线路板的层数、导线宽度、间距、孔径等参数。
2. 原材料准备。
线路板的主要原材料包括基材、铜箔、印刷油墨和防焊膜等。
基材通常采用玻璃纤维增强环氧树脂(FR-4)板,铜箔用于制作导线和连接点。
在原材料准备阶段,需要对这些材料进行检验和加工,确保其质量和规格符合要求。
3. 印制。
印制是将线路板的布局图和连接图印制到基材上的过程。
首先,将基材切割成所需尺寸的板材,然后在板材表面覆盖一层铜箔。
接下来,使用光刻技术将设计好的图案转移到板材上,并在铜箔表面形成一层印刷油墨。
4. 化学蚀刻。
化学蚀刻是将多余的铜箔蚀掉,留下所需的导线和连接点的过程。
将经过印制的线路板放入蚀刻液中,蚀刻液会溶解掉未被印刷油墨覆盖的铜箔,从而形成导线和连接点的图案。
5. 钻孔。
经过化学蚀刻后,线路板上需要钻孔,用于安装电子元件和连接不同层之间的导线。
钻孔是一个精密的工序,需要使用高速钻床和钻头,确保孔径和位置的准确度。
6. 表面处理。
表面处理是为了提高线路板的耐腐蚀性能和焊接性能。
常见的表面处理方法包括喷锡、喷镍、喷金和喷银等。
这些处理可以在导线和连接点上形成一层金属保护层,防止氧化和腐蚀,同时提高焊接的可靠性。
7. 组装。
线路板的组装是将各种电子元件安装到线路板上的过程。
这包括贴装元件、焊接元件和安装连接器等工序。
组装需要使用自动化设备和精密工具,确保元件的位置和焊接质量。
8. 测试。
最后,线路板需要经过严格的测试,确保其功能和性能符合设计要求。
PCB工艺流程及建厂要求PCB(Printed Circuit Board,印刷电路板)是电子产品中重要的组成部分,用于连接和支持电子组件,实现电路功能。
以下是PCB工艺流程及建厂要求的详细说明:1.设计和原材料准备:首先进行电路板的设计,包括线路布局和元件放置。
然后准备原材料,包括铜箔、基板材料、印刷油墨和化学品等。
2.制备基材:将基板材料根据设计要求进行切割和钻孔等加工,制备成所需的基板。
3.铜箔覆盖:将铜箔通过化学腐蚀或压铜工艺覆盖在基板上,形成所需的电路线路。
4.图形形成:通过光刻、蚀刻等工艺,将电路线路的图形形成在铜箔上。
5.沈铜和蚀刻:沉积一层铜在光刻后的图形上,以增加线路的粗度,然后通过蚀刻将多余的铜去除,形成所需的线路。
6.钻孔和插装:在电路板上钻孔并插入元件,以便将电路线路和元件进行连接。
7.印刷和固化:将印刷油墨通过丝网印刷工艺进行涂布,并通过加热固化,形成保护涂层和字样。
8.焊接和组装:对插装元件进行焊接,以实现电路的完整性和连接性。
然后进行组装,将电路板与其他组件和外壳进行连接。
9.检测和测试:对电路板进行严格的检测和测试,确保电路板的质量和功能正常。
10.包装和交付:对成品电路板进行包装,并交付给客户或原厂商。
建厂要求:1.厂房设施:建立一个适当的厂房,面积要足够以容纳各种生产设备、工作区域以及仓储区域。
厂房应具备良好的通风、温湿度控制和防尘措施。
2.生产设备:配置先进的生产设备,包括切割、钻孔、蚀刻、印刷、焊接和测试等设备,以满足生产需要。
3.工艺流程控制:建立完善的工艺控制系统,确保生产过程的稳定性和一致性,包括质量控制和生产计划等。
4.员工培训:拥有一支经验丰富的员工队伍,并提供必要的培训和教育,以确保他们具备相关的技能和知识。
5.质量管理体系:建立有效的质量管理体系,包括质量控制、质量检测和纠正预防措施等,以确保生产的电路板符合质量标准和客户要求。
6.环境保护:建立环境管理体系,合法合规地处理废水、废气和废物等,确保生产过程中对环境的影响最小化。

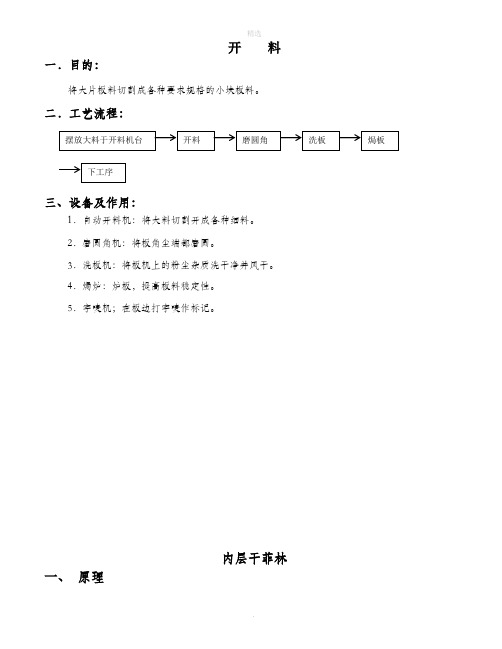

开料一.目的:将大片板料切割成各种要求规格的小块板料。
二.工艺流程:三、设备及作用:1.自动开料机:将大料切割开成各种细料。
2.磨圆角机:将板角尘端都磨圆。
3.洗板机:将板机上的粉尘杂质洗干净并风干。
4.焗炉:炉板,提高板料稳定性。
5.字唛机;在板边打字唛作标记。
内层干菲林一、原理在板面铜箔上贴上一层感光材料(感光油或干膜),然后通过黑菲林进行对位曝光,显影后形成线路图形。
二、工艺流程图:三、化学清洗1. 1.设备:化学清洗机2. 2.作用:a. 除去Cu表面的氧化物、垃圾等;b. 粗化Cu表面,增强Cu表面与感光油或干膜之间的结合力。
3. 3.流程图:4. 4.检测洗板效果的方法:a.a.水膜试验,要求≥30s5. 5.影响洗板效板的因素:除油速度、除油剂浓度、微蚀温度、总酸度、Cu2+浓度、压力、速度6. 6.易产生的缺陷:开路(清洗效果不好导致甩菲林),短路(清洁不净产生垃圾)。
四、辘干膜1. 1.设备:手动辘膜机2. 2.作用:在铜板表面上贴上一层感光材料(干膜);3. 3.影响贴膜效果的主要因素:温度、压力、速度;4. 4.贴膜易产生的缺陷:内短(菲林碎导致Cu点)、内开(甩菲林导致少Cu);五、辘感光油1. 1.设备:辘感光油机、自动粘尘机;2. 2.作用:在已清洗好的铜面上辘上一层感光材料(感光油);3. 3.流程:4. 4.影响因素:感光油粘度、速度;焗板温度、速度。
5. 5.产生的缺陷:内开(少Cu)。
六、曝光1. 1.设备/工具:曝光机、10倍镜、21Step曝光尺、手动粘尘辘;2. 2.曝光机,在已辘感光油或干膜的板面上拍菲林后进行曝光,从而形成线路图形;3. 3.影响曝光的主要因素:曝光能量、抽真空度、清洁度;4. 4.易产生的缺陷:开路(曝光不良)、短路(曝光垃圾)。
七、DES LINEI、显影1. 1.设备:DES LINE;2. 2.作用:将未曝光的感光材料溶解掉,留下已曝光的部分从而形成线路;3. 3.主要药水:Na2CO3溶液;II、蚀刻:1. 1.设备:DES LINE;2. 2.作用:蚀去没有感光材料保护的Cu面,从而形成线路;3. 3.主要药水:HCl、H2O2、CuCl2;4. 4.影响因素:Cu2+浓度、湿度、压力、速度、总酸度;III、褪膜:1. 1.设备:DES LINE;2. 2.作用:溶解掉留在线路上面的已曝光的感光材料;3. 3.主要药水:NaOH4. 4.影响因素:NaOH浓度、温度、速度、压力;八、啤孔:1.1.PE啤机;2.2.作用:为过AOI及排板啤管位孔;3.3.易产生缺陷:啤歪孔。
pcb板制造工艺流程及控制方法PCB板,也就是印刷电路板,它的制造可有趣啦。
一、工艺流程。
1. 设计。
这就像是给PCB板画蓝图呢。
工程师们用专门的软件,把线路、元件的位置啥的都规划好。
要考虑好多东西哦,像电流怎么走最合理,元件之间怎么连接不会打架。
这个阶段要是出点小差错,后面可就麻烦咯。
比如说,要是线路设计得太挤,那生产的时候可能就会短路啦。
2. 开料。
把大的覆铜板按照设计的尺寸切成小块。
这就好比裁布料一样,得裁得准准的。
要是尺寸不对,后面的工序就像穿错尺码的衣服,怎么都不合适。
3. 内层线路制作。
这一步是在板子里做出线路来。
要通过光刻、蚀刻这些技术。
光刻就像用光照出线路的形状,蚀刻呢,就把不需要的铜给去掉,留下我们想要的线路。
这个过程就像雕刻家在雕刻作品,得小心翼翼的,一不小心刻坏了,这块板子可能就废啦。
4. 层压。
如果是多层板的话,就要把做好内层线路的板子叠起来,然后用高温高压让它们粘在一起。
这就像做三明治一样,要把每层都放好,压得紧紧的,不然中间可能会有空隙,那可就不好使喽。
5. 外层线路制作。
和内层线路制作有点像,不过这是在板子的最外面做线路。
这时候要更注意美观和准确性啦,毕竟这是大家能直接看到的部分。
6. 阻焊和字符印刷。
阻焊就像是给线路穿上防护服,防止它们在焊接的时候短路。
字符印刷呢,就是印上一些标识,像元件的编号之类的,这样我们在组装的时候就能轻松找到对应的元件啦。
7. 表面处理。
这是为了让PCB板在焊接元件的时候更容易,像镀锡、镀金之类的。
就像给板子的表面做个美容,让它更好地和元件结合。
8. 成型。
把板子按照设计的形状切割出来。
这是最后的一步啦,就像给PCB板做个最后的造型。
二、控制方法。
1. 质量控制。
在每个工序之后都要检查,就像我们做完一件事要检查有没有漏洞一样。
比如在线路制作之后,要用检测仪器看看线路有没有断开或者短路的地方。
要是发现问题,要及时调整或者把有问题的板子挑出来,可不能让它混到好板子里面去。
PCB板生产工艺和制作流程PCB(Printed Circuit Board)(印刷电路板)作为电子设备中的关键部件之一,在电子产品中起到至关重要的作用。
它连接着所有电子元器件,并提供了电子信号的传输、电源供应和机械支撑等功能。
下面将详细介绍PCB板的生产工艺和制作流程。
一、PCB板的生产工艺PCB板的生产工艺主要包括工艺设计、原材料准备、图纸制作、印刷电路板制作、元器件安装与焊接、电路板测试等几个环节。
1.工艺设计:根据电子产品的功能需求和外形设计进行工艺流程的设计,确定PCB板的层数、尺寸、外形、布线等参数。
2.原材料准备:准备PCB板制作所需的原材料包括有线路板基材、覆铜膜、酸碱水溶液、感光胶膜、印刷油墨、化学药剂等。
3.图纸制作:根据电子产品的电路原理图和布局图,将电子器件连接方式进行绘制,形成PCB板的制图。
4. 印刷电路板制作:将制图文件输入到PCB板制作设备中进行CAD图纸转化为Gerber文件,然后通过曝光机将Gerber文件转化为感光胶膜,再将感光胶膜覆盖在铜箔上,经过曝光、镀铜、蚀刻、去膜等工序,形成PCB板的电路部分。
5.元器件安装与焊接:根据PCB板的设计图纸和元器件清单,将电子元件按照设计要求精确地贴在PCB板的预留位置上,并进行焊接,实现元器件与PCB板的可靠连接。
6.电路板测试:对已经安装元器件的PCB板进行功能性测试和可靠性检测,确保PCB板的各项电性指标和性能指标符合设计要求。
二、PCB板的制作流程PCB板的制作流程主要包括以下几个步骤:工艺设计、原材料准备、图纸制作、感光及曝光、化学镀铜、蚀刻、电解镀金、钻孔、外层线路图制作、切割成型、表面处理、组装检测等。
1.工艺设计:确定PCB板的层数、尺寸、外形、布线等参数,选择对应的制作工艺。
2.原材料准备:选择适应产品要求的线路板基材、覆铜膜、酸碱水溶液等原材料。
3.图纸制作:根据电子产品的电路原理图和布局图,将电子器件连接方式进行绘制,形成PCB板的制图。
pcb的生产工艺流程PCB(Printed Circuit Board,印刷电路板)的生产工艺流程通常包括以下步骤:1.设计: PCB的制作始于电路板设计。
工程师使用专用的PCB设计软件创建电路布局,包括元件的布局和互连线路。
设计完成后,生成电路板的Gerber文件。
2.材料准备:根据设计要求,选择合适的基板材料,通常是玻璃纤维增强的环氧树脂。
还需要准备铜箔,用于制作电路路径。
3.光刻:将Gerber文件加载到光刻机中,然后通过光刻过程将设计的电路图案转移到光刻膜上。
这些膜被用于将图案转移到铜箔上。
4.腐蚀:使用化学腐蚀剂去除未被光刻覆盖的铜箔,从而形成电路路径。
腐蚀后,剩余的光刻膜会被去除。
5.多层板堆叠:如果需要制作多层PCB,将多个单层PCB堆叠在一起,然后通过热压将它们粘合在一起。
每个层次都包含电路路径。
6.钻孔:使用数控钻床钻孔,以便插入元件和建立互连。
钻孔位置是根据设计要求准确控制的。
7.电镀:将整个电路板暴露在电镀槽中,通过电镀的过程,在铜箔表面形成均匀的金属层,以增加电路路径的导电性。
8.图案化:使用光刻技术将电路板上的不需要的金属部分暴露在化学腐蚀剂中,以去除多余的金属。
这个步骤定义了最终的电路路径。
9.喷墨打印或丝网印刷:为了标记元件安装位置和标志,通常在电路板上进行喷墨打印或丝网印刷。
10.元件安装:使用自动或半自动的贴装机器将电子元件焊接到电路板上,这些元件包括电阻、电容、集成电路等。
11.回流焊接:将电路板传送到回流炉中,以在高温下焊接元件到电路板上,使它们牢固地固定在位。
12.测试和质量控制:对制成的电路板进行功能测试和外观检查,以确保没有短路或故障。
不合格的电路板将被修复或丢弃。
13.涂层保护:根据需要,在电路板上涂覆保护性的防腐层,以增加电路板的耐用性。
14.切割和打孔:使用数控机床将电路板切割成所需的大小,并在边缘打孔以便固定。
15.最终检验:进行最终的功能测试和检查,确保电路板符合规格和质量要求。
PCB生产工艺流程PCB的制造完成需要进过一道道工艺流程,流程相对比较复杂,根据不同的PCB板层数,PCB生产的流程也会不一样。
一、单面板生产流程:开料——钻孔——外层图像转移:(外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡)——AOI——丝印阻焊油墨——阻焊图像转移:(菲林对位、曝光、显影)——丝印字符——热风整平——铣外形——电测——终检——真空包装二、双面板生产流程:开料——钻孔——沉铜——板镀——外层图像转移:(外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡)——丝印阻焊油墨——阻焊图像转移:(菲林对位、曝光、显影)——丝印字符——热风整平——铣外形——电测——终检——真空包装三、多面板生产流程如下图所示展开剩余77%1、开料目的:根据工程资料MI的要求,在符合要求的大张板材上,裁切成小块生产板件.符合客户要求的小块板料.流程:大板料→按MI要求切板→锔板→啤圆角\磨边→出板2、钻孔目的:根据工程资料(客户资料),在所开符合要求尺寸的板料上,相应的位置钻出所求的孔径.流程:叠板销钉→上板→钻孔→下板→检查\修理3、沉铜目的:沉铜是利用化学方法在绝缘孔壁上沉积上一层薄铜.流程:粗磨→挂板→沉铜自动线→下板→浸1%稀H2SO4→加厚铜4、图形转移目的:图形转移是生产菲林上的图像转移到板上流程:(蓝油流程):磨板→印第一面→烘干→印第二面→烘干→爆光→冲影→检查;(干膜流程):麻板→压膜→静置→对位→曝光→静置→冲影→检查5、图形电镀目的:图形电镀是在线路图形裸露的铜皮上或孔壁上电镀一层达到要求厚度的铜层与要求厚度的金镍或锡层.流程:上板→除油→水洗二次→微蚀→水洗→酸洗→镀铜→水洗→浸酸→镀锡→水洗→下板6、退膜目的:用NaOH溶液退去抗电镀覆盖膜层使非线路铜层裸露出来.流程:水膜:插架→浸碱→冲洗→擦洗→过机;干膜:放板→过机7、蚀刻目的:蚀刻是利用化学反应法将非线路部位的铜层腐蚀去.8、绿油目的:绿油是将绿油菲林的图形转移到板上,起到保护线路和阻止焊接零件时线路上锡的作用流程:磨板→印感光绿油→锔板→曝光→冲影;磨板→印第一面→烘板→印第二面→烘板9、字符目的:字符是提供的一种便于辩认的标记流程:绿油终锔后→冷却静置→调网→印字符→后锔10、镀金手指目的:在插头手指上镀上一层要求厚度的镍\金层,使之更具有硬度的耐磨性流程:上板→除油→水洗两次→微蚀→水洗两次→酸洗→镀铜→水洗→镀镍→水洗→镀金镀锡板(与镀金手指并列的工艺)目的:喷锡是在未覆盖阻焊油的裸露铜面上喷上一层铅锡,以保护铜面不蚀氧化,以保证具有良好的焊接性能.流程:微蚀→风干→预热→松香涂覆→焊锡涂覆→热风平整→风冷→洗涤风干11、成型目的:通过模具冲压或数控锣机锣出客户所需要的形状成型的方法有机锣,啤板,手锣,手切说明:数据锣机板与啤板的精确度较高,手锣其次,手切板最低具只能做一些简单的外形.12、测试目的:通过电子100%测试,检测目视不易发现到的开路,短路等影响功能性之缺陷.流程:上模→放板→测试→合格→FQC目检→不合格→修理→返测试→OK→REJ→报废13、终检目的:通过100%目检板件外观缺陷,并对轻微缺陷进行修理,避免有问题及缺陷板件流出。
比较全的PCB生产工艺流程介绍PCB(Printed Circuit Board)是现代电子产品中不可或缺的一部分,它起到了组织电子元件、连接电路的作用。
下面是一个较全的PCB生产工艺流程介绍。
1.原料准备:PCB生产的原材料主要包括基板材料、导电层材料、覆盖层材料以及焊接材料等。
各种材料需要经过质量检验和筛选。
2.设计:PCB的设计一般是通过电脑辅助设计(CAD)软件进行的。
在设计过程中,需要考虑电路布局、元件安装位置、线路走向等因素。
3.版图制作:根据PCB设计图,进行版图制作。
版图制作包括各种工艺参数的设置,如层间距、线宽、线间距等。
4.印制制作:通过光刻工艺,将设计的电路图形透过掩膜映射到基板上,涂覆光敏化剂,并暴光照射,形成导电图形。
5.蚀刻:将覆盖着光敏化剂的基板浸入蚀刻液中,通过化学反应去除未曝光的光敏化剂,暴露出需要保留的导电层。
6.电镀:在蚀刻后的导电层上进行金属电镀,一般使用铜。
铜层的厚度和均匀性对PCB的性能有重要影响。
7.钻孔:根据PCB设计要求,在特定位置进行钻孔。
钻孔通常使用电脑控制的机械钻床进行。
8.电镀:进行表面处理,保护导电层不被氧化。
常用的表面处理方法包括阻焊、镀金、喷锡等。
9.特殊工艺:一些PCB可能需要特殊的工艺,如层压、压线、贴膜等。
这些工艺的目的是提高PCB的性能和可靠性。
10.组件装配:将PCB上的元件进行焊接,通常使用锡膏和热风或烙铁进行。
11.测试:对PCB进行测试,确保其正常工作。
常见的测试方法有连通性测试、功能性测试等。
12.包装和发货:将已经测试过的PCB进行包装,并按照订单要求进行发货。
总结:以上是一个较全的PCB生产工艺流程介绍。
PCB生产工艺复杂,需要多个环节的配合和准确的操作。
每个环节都非常重要,影响着PCB的质量和可靠性。
随着技术的不断进步,PCB生产工艺也在不断改进,以满足不断变化的市场需求。
PCB工艺流程及建厂要求PCB(Printed Circuit Board)是一种用于连接和支持电子元件的载体。
它在电子设备中起到了极其重要的作用,因此PCB的制造工艺流程和建厂要求非常重要。
下面将详细介绍PCB工艺流程和建厂要求。
一、PCB工艺流程1.设计:PCB的制造首先需要进行设计,包括电路图设计和PCB布局设计。
电路图设计是指根据电子设备的功能要求,绘制电路图,并进行电路分析和模拟。
PCB布局设计是指根据电路图设计的结果,将各个元件的位置进行布局,确定元件之间的连接关系和走线规划。
2.印制:印制是将设计好的电路图通过特殊的印刷设备,将电路图上的导线和元件图案印制到PCB基板上。
印制过程中需要使用特殊的蚀刻液将不需要的部分蚀刻掉,形成导线和元件图案。
3.钻孔:钻孔是指在PCB基板上钻孔,为元件的安装和焊接提供孔位。
钻孔的精度和孔位的准确性对于PCB的质量和稳定性非常重要。
4.电镀:电镀是将PCB基板表面涂上一层金属,通常是铜。
电镀的目的是增加PCB基板的导电性能,并保护导线和元件图案。
5.掩膜:掩膜是指在PCB基板上涂覆一层保护层,通常是绿色的光敏胶。
掩膜的作用是保护PCB基板上的导线和元件,防止受到外界环境的影响。
6.制版:制版是将PCB基板切割成所需的尺寸和形状。
制版的精度和切割的准确性对于PCB的最终性能和可靠性非常重要。
7.清洗和检测:最后,PCB制造完成后需要进行清洗和检测。
清洗是为了去除制造过程中产生的污垢和残留物,确保PCB的整洁。
检测是为了确保PCB的质量和可靠性,包括导线和元件的连接性能、PCB基板的绝缘性能等。
二、建厂要求1.地理位置:建立PCB制造厂需要选择适宜的地理位置,考虑到交通便利、供电和供水条件、环境污染等因素。
同时,还需要考虑到与供应商和客户的距离,以便于物流和交流。
2.设备和设施:建立PCB制造厂需要购买适当的设备和设施,包括印刷设备、蚀刻设备、钻孔设备、电镀设备、掩膜设备、制版设备等。
PCB板生产工艺和制作流程详解1. 设计:PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计,确定电子元件的安装位置和连接方式。
2. 确定材料:根据设计要求,确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
3. 印制电路:在基板上通过化学腐蚀或机械加工的方法,将设计好的电路图案印制到基板表面。
这一步通常使用光刻技术,将电路图案转移到光刻胶上,然后在化学溶液中去除未曝光的部分。
4. 镀金属化:PCB板上的电路图案通常需要镀上一层金属,以增加导电性。
通常使用的金属化方法包括电镀、喷镀等。
5. 安装元件:在PCB板上进行元件的安装,通常采用表面贴装技术(SMT)或插件式焊接技术。
6. 焊接:通过波峰焊接、回流焊接或手工焊接等方法,将元件与PCB板焊接在一起。
7. 清洗和检验:清洗焊接后的PCB板,去除残留的焊膏和污垢。
然后进行电测试和可视检查,确保PCB板的质量。
8. 包装:对已经检验合格的PCB板进行包装,便于运输和存储。
PCB板的生产工艺和制作流程是复杂而精细的,每一个步骤都需要高度的专业知识和技术。
随着电子技术的发展,PCB板的制作工艺也在不断地更新和完善,以适应更多样化的电子产品需求。
PCB板(Printed Circuit Board)是一种用于支撑和连接电子元件的导电板。
PCB板是现代电子设备中必不可少的部分,它们被广泛应用于手机、计算机、汽车电子、医疗设备等各个领域。
生产PCB板的工艺和制作流程包括以下几个步骤:1. 设计:PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计,确定电子元件的安装位置和连接方式。
设计师需要考虑电路的复杂度、电路板的尺寸以及元件的布局等因素,以确保电路的性能和可靠性。
2. 确定材料:根据设计要求,确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
P C B工艺流程及建厂要求-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII开料一.目的:将大片板料切割成各种要求规格的小块板料。
二.工艺流程:三、设备及作用:1.自动开料机:将大料切割开成各种细料。
2.磨圆角机:将板角尘端都磨圆。
3.洗板机:将板机上的粉尘杂质洗干净并风干。
4.焗炉:炉板,提高板料稳定性。
5.字唛机;在板边打字唛作标记。
内层干菲林一、原理在板面铜箔上贴上一层感光材料(感光油或干膜),然后通过黑菲林进行对位曝光,显影后形成线路图形。
二、 工艺流程图:三、化学清洗1. 1.设备:化学清洗机2. 2.作用:a. 除去Cu 表面的氧化物、垃圾等;b. 粗化Cu 表面,增强Cu 表面与感光油或干膜之间的结合力。
3. 3.流程图:4. 4.检测洗板效果的方法:a.a.水膜试验,要求≥30s5. 5.影响洗板效板的因素:除油速度、除油剂浓度、微蚀温度、总酸度、Cu2+浓度、压力、速度6. 6.易产生的缺陷:开路(清洗效果不好导致甩菲林),短路(清洁不净产生垃圾)。
四、辘干膜1. 1.设备:手动辘膜机2. 2.作用:在铜板表面上贴上一层感光材料(干膜);3. 3.影响贴膜效果的主要因素:温度、压力、速度;4. 4.贴膜易产生的缺陷:内短(菲林碎导致Cu点)、内开(甩菲林导致少Cu);五、辘感光油1. 1.设备:辘感光油机、自动粘尘机;2. 2.作用:在已清洗好的铜面上辘上一层感光材料(感光油);3. 3.流程:4. 4.影响因素:感光油粘度、速度;焗板温度、速度。
5. 5.产生的缺陷:内开(少Cu)。
六、曝光1. 1.设备/工具:曝光机、10倍镜、21Step曝光尺、手动粘尘辘;2. 2.曝光机,在已辘感光油或干膜的板面上拍菲林后进行曝光,从而形成线路图形;3. 3.影响曝光的主要因素:曝光能量、抽真空度、清洁度;4. 4.易产生的缺陷:开路(曝光不良)、短路(曝光垃圾)。
七、DES LINEI、显影1. 1.设备:DES LINE;2. 2.作用:将未曝光的感光材料溶解掉,留下已曝光的部分从而形成线路;3. 3.主要药水:Na2CO3溶液;II、蚀刻:1. 1.设备:DES LINE;2. 2.作用:蚀去没有感光材料保护的Cu面,从而形成线路;3. 3.主要药水:HCl、H2O2、CuCl2;4. 4.影响因素:Cu2+浓度、湿度、压力、速度、总酸度;III、褪膜:1. 1.设备:DES LINE;2. 2.作用:溶解掉留在线路上面的已曝光的感光材料;3. 3.主要药水:NaOH4. 4.影响因素:NaOH浓度、温度、速度、压力;八、啤孔:1.1.PE啤机;2.2.作用:为过AOI及排板啤管位孔;3.3.易产生缺陷:啤歪孔。
九、环境要求:1. 洁净房:温度:20±3℃ ;相对湿度:55±5%含尘量:0.5µm以上的尘粒≤10K/立方英尺2. PE机啤孔房:温度:20±5℃ ;相对湿度:40~60%内外层中检三、一、工艺流程图:二、设备及其作用:7. 1.E-TESTER,用于检测线路板开路及其短路缺陷;8. 2.AOI光学检测仪,用于检测线路板板面缺陷,如板面OPEN/SHORT、铜粒、缺口、DISHDOWN等;9. 3.覆检机,用于修理由AOI光学检测仪检测出来的缺陷;10.4.断线修补仪,用于修理线路OPEN缺陷;11.5.焗炉,用于焗干补线板。
三、环境要求:1、内外层中检AOI及E-TESTER房温、湿度要求:温度:22±3℃ ;相对湿度:30~65%2、废弃物处理方法:废布碎、废纸皮、废打印纸等放在指定位置,由清洁工清至垃圾埸。
废手套由生产部收集回仓。
四、安全守则:1.1.AOI机:a.a.确保工作台上没有松脱的部件;b.b.任何须用工具开启的机盖或面板只能由SE或专业人员开启;c.c.出现任何危及操作员安全与情况,按紧急停止掣关闭机器。
棕化工序四、一、工艺流程图:二、设备及其作用:12.1.设备:棕氧化水平生产线;13.2.作用:本工序是继内层开料、内层D/F、内层蚀板之后对生产板进行铜面处理,在内层铜箔表面生成一层氧化层以提升多层线路板在压合时铜箔和环氧树脂之间的接合力(常见的有黑氧化及棕氧化等);1. 6.棕化拉废气、废渣不经处理不可随意排放。
内层压板一、原理1. 完成环氧树脂的2. 环氧树脂简介:a. a.组成:环氧基,含有两个碳和一价氧的三元环;b. b.FR-4是环氧树脂的一种,主要用于线路板行业;c. c.环氧树脂的反应:三、排板:14.1.将黑化板、P片按要求进行排列。
15.2.过程:选P片→切P片→排P片→排棕化板→排P片。
16.3.环境控制:温度:19±2℃;相对湿度:30~50%含尘量:直径1.0µm以上的尘粒≤10K/立方英尺四、叠板:1.1.设备:阳程LO3自动拆板叠合线;2.2.作用:将堆叠好的P片进行自动分离,并覆盖上铜箔,完成压板前的准备工作;3.3.环境要求:温度:22±2℃;相对湿度:50~60%,洁净度:10K级五、压板:1. 1.设备:a.a.真空热压机:产生高温高压使环氧树脂完成由B Stage到C Stage的是终转化;b.b.冷压机:消除内部应力;2. 2.压合周期:热压2小时;冷压1小时。
3. 3.由于操作失误或P片参数与压合参数不配合有可能会产生以下缺陷:滑板、织纹显露、板曲。
六、拆板:1. 1.设备:LO3系统;2. 2.作用:将压合好的半成品拆解出来,完成层压半成品和钢板的分离;3. 3.过程:→ 钢板 + 盖/底板→ 继续循环使用出料→拆解→→半成品质→ 切板房七、切板1.设备:手动切板机、铣靶机、CCD打孔机、锣机、磨边机、字唛机、测厚仪;2.作用:层压板外形加工,初步成形;3.流程:拆板→ 点点画线→ 切大板→ 铣铜皮→ 打孔→ 锣边成形→ 磨边→打字唛→测板厚4、磨钢板拉所产生的废水不能直接排放,要通过废水排放管道排至废水部经其无害处理后方可排出。
钻孔一、一、目的:在线路板上钻通孔或盲孔,以建立层与层之间的通道。
二、二、工艺流程:1.双面板:2.多层板:三、设备与用途1.钻机:用于线路板钻孔。
2.钉板机:将一块或一块以上的双面板用管位钉固定或一叠,以方便钻板时定位。
3.翻磨钻咀机:翻磨钻孔使用的钻咀。
4.上落胶粒机;将钻咀摔胶粒长度固定在0.800〞±0.005〞供钻机使用,或将胶粒从钻咀上退下来。
5.退钉机;双面板钻孔后退管位钉使用。
6.台钻机:底板钻管位孔使用。
四、工具五、环境要求:温度:22±2℃,湿度:≦60%。
4.发现吸尘机有异常声音或吸尘袋泄漏,应先关闭钻机及吸尘机,再通知管理人员并更换沉铜&板电一、工艺流程图:二、设备与作用。
1.设备:除胶渣(desmear)、沉铜(PTH)及板电(PP)三合一自动生产线。
2.作用:本工序是继内层压板、钻孔后通过化学镀方法,在已钻孔板孔内沉积出一层薄薄的高密度且细致的铜层,然后通过全板电镀方法得到一层0.2~0.6mil厚的通孔导电铜(简称一次铜)。
三、工作原理在经过活化、加速等相应步骤处理后,孔壁上非导体表面已均匀分布着有催化活性的钯层,在钯金属的催化和碱性条件下,甲醛会离解(氧化)而产生还原性的氢。
HCHO+OH- Pd催化 HCOO +H2↑接着是铜离子被还原:Cu2+ + H2 + 2OH- → Cu + 2H2O上述析出的化学铜层,又可作自我催化的基地,使Cu2+在已催化的基础上被还原成金属铜,因此接连不断完成要求之化学铜层。
外层干菲林五、一、原理在板面铜箔表面上贴上一层感光材料(干膜),然后通过黄菲林进行对位曝光,显影后形成线路图形。
六、二、工艺流程图:七、三、磨板1. 1.设备:磨板机2. 2.作用: a. 除去Cu表面的氧化物、垃圾等;b. 粗化Cu表面,增强Cu表面与干膜之间的结合力。
3. 流程图:4. 检测磨板效果的方法:a.a.水膜试验,要求≧15s;b.b.磨痕宽度,要求10~15mm。
5. 磨板易产生的缺陷:开路(垃圾)、短路(甩菲林)。
八、四、辘板1. 1.设备:自动贴膜机、自动粘尘机;2. 2.作用:在铜板表面上贴上一层感光材料(干膜);3. 3.影响贴膜效果的主要因素:热辘温度、压力、速度;4. 4.贴膜产生的缺陷:短路(菲林起皱)、开路(菲林起泡、垃圾);5. 5.对于起泡、起皱、垃圾等板需作翻洗处理。
九、五、黄菲林的制作:1. 1.方法:用黑菲林作母片通过曝光,将黑菲林上的图像转移至黄菲林上。
2. 2.流程:3. 3.作用:a. a.曝光的作用,是通过曝光将黑菲林上的图像转移至黄菲林上;b. b.氨水显影机,是将已曝光的黄菲林通过氨水显影机,使其成为清晰、分明的图案;c. c.过保护膜的作用,是在黄菲林的药膜面上贴上一层聚乙酯保护膜防止擦花;4. 设备/工具:曝光机、氨水机、辘保护机、10倍镜。
十、六、曝光1.1.设备/工具:曝光机、10倍镜、21Step 曝光尺、手动粘尘机;2. 2.曝光机,通过黑菲林或黄菲林对位拍板后曝光,将其上的图案转移到板面上;3. 3.影响曝光的主要因素:曝光能量(一般用21Step 曝光尺测量)、抽真空度; 4. 4.易产生的缺陷:开路(曝光不良)、短路(曝光垃圾)、崩孔。
十一、 七、显影1. 1.设备:显影机(冲板机);2. 2.作用:通过Na 2CO 3将未曝光的材料溶解掉后露出铜面形成线路,已曝光的留下来就形成线隙,为下工序电镀作准备; 4. 4.显影的主要药水:Na 2CO 3溶液; 5. 5.影响显影的主要因素:a. a.显影液Na 2CO 3浓度;b. b.温度;c. c.压力;d. d.显影点;e. e.速度。
6. 易产生的主要缺陷:开路(菲林碎、冲板不尽)、短路(冲板过度)、孔内残铜(穿菲林)。
十二、八、执漏作用:对已显影后的板进行检查,对有缺陷且不能修理的缺陷进行褪膜翻洗,能修理的缺陷进行修理。
九、洁净房环境要求:温度:20±3℃ ;相对湿度:55±5%,洁净度:10K级十、安全守则:4. 1.在给磨板机、冲板机加药水时必须戴防酸防碱的手套,保养时须戴防毒面罩;5. 2.辘板机在正常运行中,严禁将头、手伸进压膜区,以及用手触摸热辘;6. 3.曝光时严禁打开机盖,以防UV光对人体辐射。
图形电镀一、简介与作用:1、设备图形电镀生产线2、作用图形电镀是继钻房→PTH/PP→D/F之后的重要工序,由D/F执漏后,进行孔内和线路表面电镀,以完成镀铜厚度的要求。
二、二、工艺流程及作用:1.流程图上板→ 酸性除油→ 二级水洗→ 微蚀→ 水洗→ 酸浸→ 镀铜→ 水洗→ 酸浸→镀锡→ 二级水洗→ 烘干→下板→ 炸棍→二级水洗→ 上板2. 作用及参数、注意事项:a. 除油:除去板面氧化层及表面污染物。
