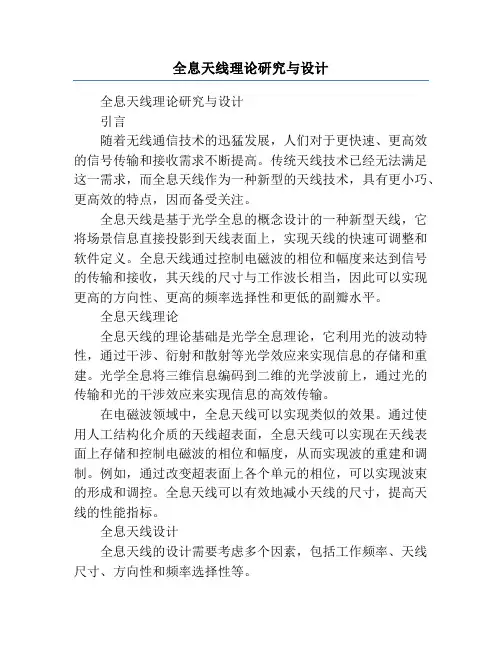

全息天线理论研究与设计全息天线理论研究与设计引言随着无线通信技术的迅猛发展，人们对于更快速、更高效的信号传输和接收需求不断提高。

传统天线技术已经无法满足这一需求，而全息天线作为一种新型的天线技术，具有更小巧、更高效的特点，因而备受关注。

全息天线是基于光学全息的概念设计的一种新型天线，它将场景信息直接投影到天线表面上，实现天线的快速可调整和软件定义。

全息天线通过控制电磁波的相位和幅度来达到信号的传输和接收，其天线的尺寸与工作波长相当，因此可以实现更高的方向性、更高的频率选择性和更低的副瓣水平。

全息天线理论全息天线的理论基础是光学全息理论，它利用光的波动特性，通过干涉、衍射和散射等光学效应来实现信息的存储和重建。

光学全息将三维信息编码到二维的光学波前上，通过光的传输和光的干涉效应来实现信息的高效传输。

在电磁波领域中，全息天线可以实现类似的效果。

通过使用人工结构化介质的天线超表面，全息天线可以实现在天线表面上存储和控制电磁波的相位和幅度，从而实现波的重建和调制。

例如，通过改变超表面上各个单元的相位，可以实现波束的形成和调控。

全息天线可以有效地减小天线的尺寸，提高天线的性能指标。

全息天线设计全息天线的设计需要考虑多个因素，包括工作频率、天线尺寸、方向性和频率选择性等。

首先，根据工作频率选择合适的超材料。

超材料是通过结构化介质实现的，可以调控电磁波的传播特性。

选择合适的超材料可以实现更好的波束控制效果。

其次，根据天线尺寸确定合适的天线类型。

全息天线的尺寸与工作波长相当，因此需要根据波长选择适合的天线类型，如微带天线、天线阵列等。

再次，考虑天线的方向性和频率选择性。

全息天线具有较高的方向性，可以实现波束的形成和调控，从而实现对目标的精确定位和跟踪。

此外，全息天线还具有较高的频率选择性，可以在多径干扰较强的信道中提供更好的通信质量。

总结全息天线作为一种新型的天线技术，具有更小巧、更高效的特点，正在引起广泛的关注和研究。

《天线理论与设计》研究生课程教学大纲课程类别：专业基础课课程名称：天线理论与设计开课单位：信息与通信工程学院课程编号：总学时：20 学分：1适用专业：电子与通信工程先修课程：大学物理、矢量分析与场论、电磁场与电磁波一、课程在教学计划中地位、作用天线理论与设计主要研究无线电波传播的辐射与接收，从理论上阐述天线的基本原理，天线的类型与应用范围，常用天线的形式，结构，性能，以及测试与设计方法，通过本课程的学习和实践，使学生能够比较系统和全面地掌握天线理论与设计的基本概念、原理和主要先进而实用的技术，了解天线理论与设计的技术特点、发展和实际应用情况，具备一定的天线理论与设计理论基础。

为今后从事天线理论与设计打下基础。

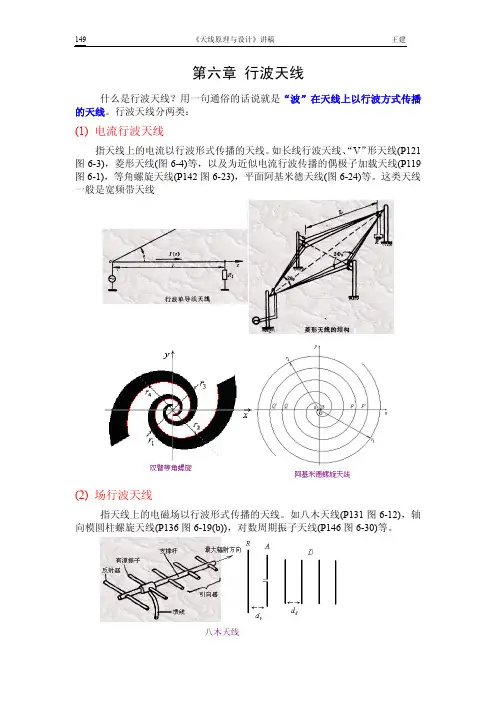

二、课程内容、基本要求第1章天线基础知识1．了解天线在无线系统中的作用、天线的分类2．掌握电流元、磁流元的辐射3．掌握发射天线的电参数、互易定理与接收天线的电参数，理解各项参数的基本概念4．掌握对称振子的基本特点、理解天线阵的方向性、对称振子阵的阻抗特性，学会天线阵的参数分析方法5．了解无限大理想导电反射面对天线电性能的影响第2章简单线天线1．理解水平对称天线的方向性、输入阻抗、方向系数、尺寸选择，掌握常用水平对称天线的设计方法2．掌握不同直立天线的基本特点与设计方法3．理解环形天线的基本特性与设计方法4．理解引向天线与背射天线的工作特点第3章行波天线1．理解行波单天线及菱形天线的工作原理与应用场合，掌握此类天线的参数分析方法2．理解螺旋天线的工作原理与应用场合，掌握螺旋天线的参数分析方法第4章非变频天线1．掌握非变频天线的基本概念2．理解阿基米德螺旋天线的工作原理与设计方法3．理解对数周期天线的工作原理与设计方法第5章缝隙天线与微带天线1．理解缝隙天线、缝隙天线阵的工作原理与设计方法2．理解矩阵微带天线、双频微带天线的工作原理与设计方法第6章面天线1．理解等效原理与惠更斯元的辐射2．掌握平面口径的辐射一般计算公式、同相平面口径的辐射、同相平面口径方向图参数、相位偏移对口径辐射场的影响3．理解矩形喇叭天线的口径场与方向图4．理解圆锥喇叭、馈源喇叭、旋转抛物面天线几何特性与工作原理以及抛物面天线的方向系数和增益系数，掌握此类天线的分析设计方法5．掌握卡塞格伦天线的工作原理6．理解喇叭抛物面天线第7章智能天线1．掌握智能天线的基本原理2．了解自适应数字波束形成3．理解多波束天线。

天线的原理与设计天线是将电能（或者电磁波）转换为电磁场（或者电磁波）的装置，它在通信、雷达、无线电电视广播和无线电导航等领域起着重要作用。

天线设计的目的是通过合适的几何形状和材料选择，使其尽可能高效地辐射和接收电磁波。

天线的原理可以归纳为以下几个主要方面：1. 反射和辐射原理：天线将电能转换为电磁波的关键在于其几何形状。

几何形状不同，天线对电磁波的反射和辐射效果也不同。

一般来说，天线的形状需要与待处理信号的波长相匹配，以确保最佳的能量传输和辐射。

2. 功率匹配原理：设计天线需要考虑到待处理信号的功率，以及天线的能量传输效率。

天线设计需要合理选择天线尺寸、形状和材料，以确保尽可能高的信号接收和发射效率。

3. 波束方向性原理：天线的方向性是指其辐射或接收信号的方向性。

波束方向性天线的设计考虑到天线的几何形状、电流分布、波束宽度等因素，以使其增加信号的强度以及抑制不希望的信号干扰。

4. 阻抗匹配原理：阻抗匹配是天线设计中的关键要素之一。

天线的阻抗与发射或接收设备之间的阻抗必须匹配，以确保最大能量传输和最小信号损失。

通过使用匹配网络或其他技术，可以实现天线和设备之间的阻抗匹配。

天线的设计过程可以基于理论分析、模拟和实验来完成。

具体的设计步骤包括：1. 确定设计需求和参数：根据特定应用的需求，确定所需天线的频率范围、增益、方向性、极化方式等参数。

2. 选择适当的天线类型：根据设计需求，选择适合的天线类型，如喇叭天线、螺旋天线、微带天线等。

3. 进行理论分析和模拟：利用电磁场理论和仿真软件，对天线进行理论分析和模拟，确定天线的几何结构和材料。

4. 进行实验验证：通过制作样品天线并进行实验验证，评估天线的性能和参数是否符合设计要求。

如果需要，进行调整和优化。

5. 优化和改进：根据理论分析、模拟和实验结果，对天线进行优化和改进，以提高天线的性能和效果。

天线设计中需要考虑的其他因素还包括天线的制造成本、安装要求、环境适应性等。

天线理论与设计基本概念波导理论是天线理论与设计的核心内容之一、波导是一种能够传输电磁波的结构，它包括导体壳体和介质。

波导理论研究在导体壳体内的电磁波传输问题。

波导理论研究的是电磁波在导体壳体内的传输模式、传输特性以及与界面的相互作用。

波导理论对于天线的设计与优化起着重要的指导作用。

辐射场理论是天线理论与设计的另一个重要概念。

辐射场是指天线辐射电磁波的空间分布。

辐射场理论研究的是天线辐射电磁波的传播方向、辐射功率以及辐射场分布特性等问题。

辐射场理论对于天线的辐射效率、方向性以及覆盖范围等方面进行了研究与分析。

天线参数是天线理论与设计中的基本概念之一、天线参数包括辐射功率、辐射效率、增益、方向性、驻波比等。

辐射功率是指天线辐射的功率大小，辐射效率是指天线将输入的电能转换为电磁波辐射的能量百分比。

增益是指天线辐射功率与单极点辐射功率之比，可以衡量天线输出信号强度的大小。

方向性是指天线在一些方向上辐射功率明显大于其他方向的性质。

驻波比是指天线输入端反射波与传输波之间的电压或电流的比值，是天线工作状态的一个重要参数。

天线理论与设计的基本概念还包括阻抗匹配、谐振频率、辐射模式等内容。

阻抗匹配是指将无源天线的输入阻抗与信源的输出阻抗匹配，以提高天线的工作效果。

谐振频率是指天线工作时的频率，是天线设计中的重要参数。

辐射模式是指天线在不同方向上辐射功率分布的形态。

综上所述，天线理论与设计的基本概念包括波导理论、辐射场理论、天线参数等内容。

这些基本概念对于天线设计优化、无线通信系统优化等具有重要的指导作用。

在实际应用中，需要结合具体的需求和条件，综合考虑各个参数与要求，进行天线的设计与调试，以提高天线的性能与可靠性。

基本电振子(赫兹偶极子)电基本振子是一段长度l远小于波长, 电流I等幅同相的直线电流元i(t)=I cosωt, 它是线天线的基本组成部分, 任意线天线均可看成是由一系列电基本振子构成的。

立体角：定义：立体角是以圆锥体的顶点为球心，半径为1的球面被锥面所截得的面积来度量的，度量单位称为“立体弧度”。

和平面角的定义类似。

在平面上我们定义一段弧微分S与其矢量半径r的比值为其对应的圆心角记作dθ=ds/r；所以整个圆周对应的圆心角就是2π；与此类似，定义立体角为曲面上面积微元ds与其矢量半径的二次方的比值为此面微元对应的立体角记作dΩ=ds/r^2；由此可得，闭合球面的立体角都是4π。

单位：steradian->sr=stereos+radian球坐标系中计算：d= ds /R2= ds=sin *d * d (sr)辐射强度定义：给定方向上单位立体角辐射的功率。

计算：物理意义：反应在给定方向上辐射的大小辐射功率：定义：辐射效率定义：天线的输入功率仅有一部分转换为辐射功率，其余被天线及其附近结构所吸收。

辐射效率定义为天线的辐射功率与净输入功率之比。

其中：为辐射电阻，为损耗电阻。

场强方向图：定义：在固定距离r=r0的球面上，辐射电场强度随着角坐标的相对变化(函数)图形为场强方向图。

方向图函数作图二维平面图：○极坐标图○直角坐标图功率方向图：在固定距离r=r0的球面上，波印廷矢量的r分量随着角坐标的相对变化(函数关系)图形为功率方向图。

方向图函数记为按方向图特征的天线分类各向同性天线：天线向各个方向均匀辐射。

方向性天线：天线在某些方向的辐射比其他方向的辐射强得多全向天线：天线在某个平面内的辐射为无方向性，在其正交面具有方向性波瓣：半功率波瓣宽度：定义：从方向图的原点过辐射强度是最大值一半(对应场强是最大值的)的点的矢量所夹的角度。

（3dB波瓣宽度）。

E面和H面的半功率波瓣宽度分别用2HPE 和2HPH 表示。
