发动机缸套的安装

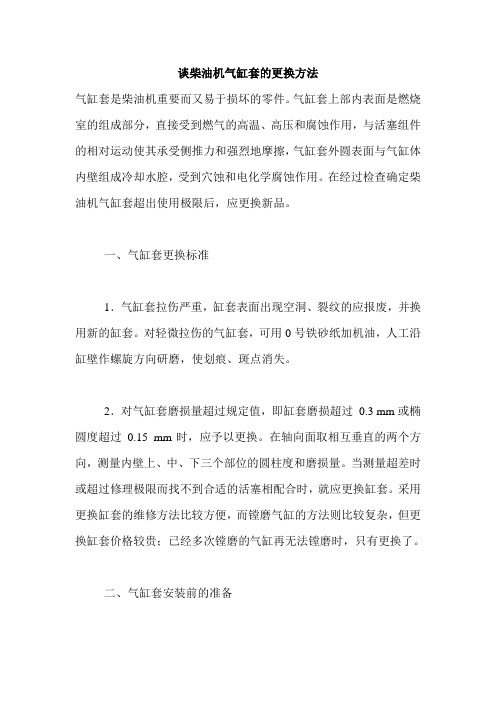

谈柴油机气缸套的更换方法气缸套是柴油机重要而又易于损坏的零件。

气缸套上部内表面是燃烧室的组成部分，直接受到燃气的高温、高压和腐蚀作用，与活塞组件的相对运动使其承受侧推力和强烈地摩擦，气缸套外圆表面与气缸体内壁组成冷却水腔，受到穴蚀和电化学腐蚀作用。

在经过检查确定柴油机气缸套超出使用极限后，应更换新品。

一、气缸套更换标准1．气缸套拉伤严重，缸套表面出现空洞、裂纹的应报废，并换用新的缸套。

对轻微拉伤的气缸套，可用0号铁砂纸加机油，人工沿缸壁作螺旋方向研磨，使划痕、斑点消失。

2．对气缸套磨损量超过规定值，即缸套磨损超过0.3 mm或椭圆度超过0.15 mm时，应予以更换。

在轴向面取相互垂直的两个方向，测量内壁上、中、下三个部位的圆柱度和磨损量。

当测量超差时或超过修理极限而找不到合适的活塞相配合时，就应更换缸套。

采用更换缸套的维修方法比较方便，而镗磨气缸的方法则比较复杂，但更换缸套价格较贵；已经多次镗磨的气缸再无法镗磨时，只有更换了。

二、气缸套安装前的准备1．气缸套拆卸后，安装孔应清洗干净，上下环带表面不得有碰伤、锈蚀等缺陷，外表面水垢应清洗干净，不得有裂纹；缸套内表面不得有划痕、擦伤，圆度、圆柱度、直径等均应符合技术要求。

2．更换气缸套必须选配合适的配缸间隙。

同一台发动机里用的气缸套尺寸必须在同一分组内，若用的是A组气缸套，则必须配用I 组尺寸的活塞；若用的是B组气缸套，则必须配用II组尺寸的活塞。

加大尺寸维修配缸间隙按同样方法选配。

有些柴油机在选择气缸套时，要做双重选择，除按配缸间隙选择外，还要按技术要求规定，考虑相邻气缸套台阶高出缸体平面的尺寸之差，如6110柴油机相邻气缸套台阶高出缸体平面的尺寸相差不得超过0.03 mm。

首先测量气缸体的各缸止口高度(应在9.97～10.00 mm范围内)，按缸孔顺序号记下，再测量气缸套的台肩厚度(应在10.08～10.12 mm范围内)，按测量的先后次序编号记下。

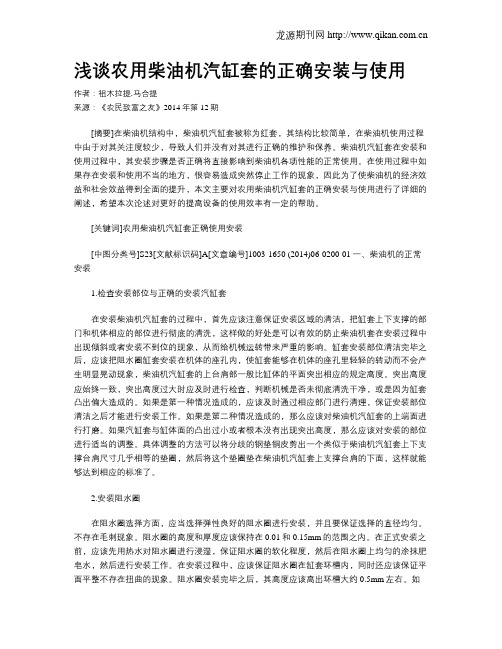

浅谈农用柴油机汽缸套的正确安装与使用作者：祖木拉提.马合提来源：《农民致富之友》2014年第12期[摘要]在柴油机结构中，柴油机汽缸套被称为红套，其结构比较简单，在柴油机使用过程中由于对其关注度较少，导致人们并没有对其进行正确的维护和保养。

柴油机汽缸套在安装和使用过程中，其安装步骤是否正确将直接影响到柴油机各项性能的正常使用。

在使用过程中如果存在安装和使用不当的地方，很容易造成突然停止工作的现象，因此为了使柴油机的经济效益和社会效益得到全面的提升，本文主要对农用柴油机汽缸套的正确安装与使用进行了详细的阐述，希望本次论述对更好的提高设备的使用效率有一定的帮助。

[关键词]农用柴油机汽缸套正确使用安装[中图分类号]S23[文献标识码]A[文章编号]1003-1650 (2014)06-0200-01一、柴油机的正常安装1.检查安装部位与正确的安装汽缸套在安装柴油机汽缸套的过程中，首先应该注意保证安装区域的清洁，把缸套上下支撑的部门和机体相应的部位进行彻底的清洗，这样做的好处是可以有效的防止柴油机套在安装过程中出现倾斜或者安装不到位的现象，从而给机械运转带来严重的影响。

缸套安装部位清洁完毕之后，应该把阻水圈缸套安装在机体的座孔内，使缸套能够在机体的座孔里轻轻的转动而不会产生明显晃动现象，柴油机汽缸套的上台肩部一般比缸体的平面突出相应的规定高度。

突出高度应始终一致，突出高度过大时应及时进行检查，判断机械是否未彻底清洗干净，或是因为缸套凸出偏大造成的。

如果是第一种情况造成的，应该及时通过相应部门进行清理，保证安装部位清洁之后才能进行安装工作。

如果是第二种情况造成的，那么应该对柴油机汽缸套的上端面进行打磨。

如果汽缸套与缸体面的凸出过小或者根本没有出现突出高度，那么应该对安装的部位进行适当的调整。

具体调整的方法可以将分歧的钢垫铜皮剪出一个类似于柴油机汽缸套上下支撑台肩尺寸几乎相等的垫圈，然后将这个垫圈垫在柴油机汽缸套上支撑台肩的下面，这样就能够达到相应的标准了。

谈柴油机汽缸套的技术安装柴油机汽缸套是柴油机的重要组成部件之一，它位于柴油机缸体中，起到保护缸体和提高缸体密度的作用。

具体来说，汽缸套可以有效的减小摩擦，减少磨损，延长发动机的使用寿命。

下面对柴油机汽缸套的技术安装进行详细介绍。

一、汽缸套选材首先，汽缸套的选择应根据发动机的使用环境条件而定，通常要考虑以下几个因素。

1. 材料的强度和硬度，能否承受高温高压的工作环境。

2. 缸套的导热性能，能否迅速散热，避免过热导致汽缸套发生变形等问题。

3. 缸套的密封性能，能否防止机油、气体等从汽缸套间隙中泄漏，保证发动机正常工作。

4. 缸套的耐腐蚀性能，柴油机在使用过程中会产生各种化学反应，会会对汽缸套造成损伤。

二、汽缸套安装1. 拆卸原汽缸套首先需要在发动机缸盖之上安装专门的千斤顶，然后拆卸曲轴轮（供气轮）和气缸盖。

此时，可以使用冷却液进入气缸内部，让发动机在状态下稳定工作。

在安装新的汽缸套之前，建议先对缸体和汽缸套进行清洁和打磨处理，从而保证更高的密封性和车辆性能。

在清洁处理完毕后，将新汽缸套的密封面涂上润滑油，然后在尽量避免产生缺陷的情况下将其裹入缸体内。

3. 对汽缸套进行压缩安装在汽缸套完全裹入缸体后，需要使用手工或专门工具将其压缩到位，保证汽缸套底部和缸体的间隙达到标准要求。

此时应先以指定的扭矩安装汽缸套螺栓，再进行压缩，以确保汽缸套的安装质量。

4. 润滑和安装其他部件汽缸套安装完成之后，需要对柴油机各部件进行检查和润滑。

在安装其他部件之前，应先对其清洁和检查，然后在涂抹专用润滑油均匀涂在汽缸套内部，并安装好气缸盖、曲轴轮和供气轮等其它零件。

三、汽缸套的维护汽缸套的维护十分重要，主要包括以下几个方面。

1. 定期检查缸套与缸体的联接处是否有漏油现象，如有必须及时调整。

2. 定期检查氧化铁皮是否产生，如有产生应及时清理，以免影响发动机性能。

3. 注重巡检汽缸套的密封性能，如果存在油水混合、冷却液变色等现象，应及时处理。

谈柴油机汽缸套的技术安装【摘要】本文主要讲述了谈柴油机汽缸套的技术安装。

在选择适合的汽缸套材料方面，需要考虑材料的耐磨性和密封性。

在准备必要的安装工具时，应确保工具齐全。

拆卸原有汽缸套是安装的第一步，需要谨慎操作以避免损坏其他零部件。

安装新的汽缸套时，要确保安装正确并紧固好。

调试安装后的汽缸套是必不可少的，以确保汽缸套的工作正常。

总结谈柴油机汽缸套的技术安装过程，强调了选择适合的材料和注意事项的重要性。

同时也指出了技术安装的重要性，对于改善柴油机性能和延长使用寿命都是至关重要的。

在进行汽缸套的技术安装时，应遵循正确的步骤和方法，以确保安装效果和使用效果。

【关键词】柴油机、汽缸套、技术安装、材料选择、安装工具、拆卸、调试、总结、注意事项、重要性。

1. 引言1.1 谈柴油机汽缸套的技术安装柴油机的汽缸套是发动机中非常重要的一个部件，它直接影响着发动机的性能和稳定性。

在日常使用过程中，汽缸套可能会出现磨损、老化等问题，这就需要及时更换。

谈及谈柴油机汽缸套的技术安装，首先要选择适合的汽缸套材料。

不同的汽缸套材料具有不同的耐磨性和导热性能，选择适合的材料可以提高汽缸套的使用寿命和稳定性。

接下来，准备必要的安装工具也是非常重要的一步。

拆卸原有汽缸套时，需要用到一些特殊的工具，比如拆卸工具、尺子等。

在安装新的汽缸套时，也需要用到专门的工具来确保安装的准确和稳固。

拆卸原有汽缸套时要注意保持清洁，防止灰尘进入汽缸内，影响发动机性能。

调试安装后的汽缸套也是非常重要的一步。

安装完新的汽缸套后，需要对发动机进行调试，确保汽缸套安装正确，没有松动或漏气等问题。

只有经过严格的调试，汽缸套才能发挥最佳的作用，提高发动机的性能和可靠性。

2. 正文2.1 选择适合的汽缸套材料选择适合的汽缸套材料非常重要，这直接影响到柴油机的性能和耐久性。

汽缸套通常是由铸铁、铝合金、陶瓷等材料制成的。

在选择汽缸套材料时，需要考虑以下几点：1. 强度和耐磨性：汽缸套需要承受高压和高温的环境，所以材料必须具有足够的强度和耐磨性，以确保长期稳定工作。

立式柴油机气缸环安装方法
立式柴油机气缸环的安装步骤如下：
1. 将阻水圈装入缸套环槽中，应高出缸套外表面1～2mm。

2. 在阻水圈表面和缸体安装孔内涂一层快干漆，增加密封性。

3. 将气缸套扶正，用专用工具将缸套平稳压入缸体安装孔内。

注意不要让阻水圈扭曲，并使阻水圈周围粗细均匀，张力相等，以保证阻水圈的密封作用。

4. 气缸套安装时，应从气缸体上端垂直装入，注意阻水圈与下支承面的接触面应尽可能地均匀，并对气缸套均匀垂直施加压力，使其安装到位。

5. 装上缸盖，交替拧紧对角方向上的缸盖螺母，慢慢将缸盖压入。

也可在缸套上部垫上木板，用锤击方法装入。

6. 装好的气缸套上端面凸出机体上平面的高度应符合柴油机的规定，对于多缸机，相邻两缸之间的凸出量相差不应过大，以使气缸盖能压紧在气缸套上，避免冷却水漏入气缸内和防止烧气缸垫。

请注意，安装过程中需要专业人员进行操作，避免因操作不当导致安全事故发生。

谈柴油机汽缸套的技术安装柴油机汽缸套安装技术是汽车维修安装考核重要考核项之一，因此，熟练掌握柴油机汽缸套安装技术是汽车维修专业技术人员必备的技能之一。

柴油机汽缸套安装技术主要涉及柴油机汽缸套的标定、安装和拧紧等维修知识。

一、柴油机汽缸套标定1、根据柴油机型号选择汽缸套，汽缸套应具有正确的材料特性和尺寸特性。

2、对于内径过大或过小的汽缸套，不必重新安装，可先用金属片补偿其尺寸，保证尺寸夹紧适合。

3、安装之前，应清洁汽缸套上下表面，并使之润滑，以防止缸套缩水、变形。

4、在安装汽缸套前，应仔细检查汽缸套是否受损，是否有裂纹，是否有锈蚀等问题。

二、汽缸套安装1、首先在汽缸上安装汽缸套垫片，并根据汽缸内部通风、低压气阀和排气口之间的距离进行布置。

2、使用扳手将汽缸套慢慢紧固在汽缸上，此时应经常检查汽缸套是否有紧固不足的现象，同时要注意润滑，以防止摩擦而损坏汽缸套。

3、安装完毕后，应先以柴油或机油润滑汽缸套，再进行加热以加工它们，以使它们更牢固。

4、最后检查安装的汽缸套的尺寸精度和直线度是否达到要求，达到要求即可正常使用。

三、汽缸套拧紧1、汽缸套拧紧应从外径较小的汽缸套处开始，慢慢向外径较大的汽缸套靠拢，并不停顿地拧紧，以防止空气泡沫影响紧固效果。

2、汽缸套拧紧应以直流电动扳手为主，其力矩值必须控制在设定值内，以保证汽缸套在正确的力矩下拧紧，减少毁坏汽缸套的可能性。

3、当拧紧完毕后，应检查汽缸套与汽缸保持最小公差，并及时进行检查，以及清洁汽缸空间，保持发动机正常工作。

以上是柴油机汽缸套安装技术的基本掌握要点。

汽车维修专业技术人员应当熟悉它，确保安装质量，为车主创造安全和舒适的使用感受。

更换发动机缸套及活塞操作流程更换发动机缸套及活塞操作流程车辆在运行过程中，发动机的部件有可能会出现损坏或老化，因此需要进行维修或更换。

其中，发动机的缸套和活塞是比较常见的需要更换的部件。

本文将会介绍更换发动机缸套及活塞的操作流程。

一、准备工作1. 确定更换的部件及数量。

2. 准备合适的工具。

一般需要扳手、套筒、起子等手工工具，以及压缩气和气枪等电动工具。

3. 准备好必要的安全设备，如手套、护目镜等。

4. 确保车辆处于安全状态，拔掉电源并将车辆抬升至适当高度以进行维修工作。

二、拆卸旧部件1. 拆除汽车引擎罩、散热器等部件。

2. 拆卸活塞环收缩器，并将活塞与连杆拆下，记住活塞与连杆的组装位置。

3. 将原有缸套拆下，并拆卸需要更换的活塞环。

三、安装新部件1. 清洗汽缸套和活塞，确保表面干净且无杂质。

2. 将新的活塞环套在活塞上，并将活塞与连杆组装在一起。

3. 将活塞缓慢插入汽缸套中，注意避免刮伤汽缸壁。

4. 安装新的缸套，注意缸套安装的方向和位置。

5. 调整并锁定缸套的位置。

四、重新组装引擎1. 重新安装原有的部件，如散热器、汽车引擎罩等。

2. 进行一次启动试验，观察自动执行程序是否正常并不产生任何异常情况。

3. 在车辆安全、运转平衡、动力强劲的情况下，初步调整车辆并进行试驾。

通过以上步骤，就可以完成更换汽车发动机缸套和活塞的过程。

在操作过程中，应该注意配合好工具和手动操作，确保维修和更换过程的顺利进行。

尤其是在拆卸和安装部件时，应注意避免对车辆其他部件造成危害。

同时，在顺利完成更换后，需进行严格的质量测试，以确保发动机的正常运行和安全行驶。

66农机使用与维修2019年第11期柴油机汽虹套装配需注意的事项王萍(榆树市农业机械化学校，吉林榆树130400)摘要:汽缸套更换安装是柴油机修理中经常遇到的维修项目,为了提高装配质量，重点、强调汽缸套装配需要注意的两点，汽缸套凸出缸体上平面的高度问题和提高阻水圈的安装质量问题。

关键词：柴油机;汽缸套；阻水圈中图分类号：S218.5文献标识码:A doi：10.14031/ki.njwx.2019.11.057柴油机的汽缸是一个单独的圆筒形零件，压装在汽缸体中，它用作引导活塞作往复运动,也是燃料燃烧和气体膨胀的地方。

工作时它承受着高温、高压燃气的冲刷，并承受着活塞的侧压力。

汽缸套根据其是否直接与冷却水接触，分为湿式缸套和干式缸套两种，中小型拖拉机一般都采用湿式缸套。

湿式汽缸套外圆表面与汽缸体内壁组成冷却水腔，受到穴蚀和电化学腐蚀作用。

在使用过程中,汽缸套因磨损、裂纹、穴蚀等缺陷不能正常工作，要更换新件。

更换新缸套在装配时要注意两点:一是汽缸套高出缸体上平面的高度;二是阻水圈的安装质量，下面分别叙述。

1汽缸套安装凸出量问题湿式缸套壁厚约5~9mm,汽缸套的上端有凸缘，为缸套安装定位用。

将缸套装入汽缸体后，缸套凸缘顶面略高出汽缸体上平面约0.06-0.16mm。

在更换汽缸体或缸套时，有些维修人员忽视汽缸套高出缸体上平面的规定数值,造成冲坏缸垫和缸套断裂等故障。

1.1汽缸套凸出机体上平面的量偏小在旋紧汽缸盖螺母后，汽缸垫压缩后变形，与汽缸套上端面圆形环带接触处变形量略大于其它部位，缸垫的这一环带将受到较大的压紧力。

形成可靠的圆环形密封带，密封燃烧室内高温、高压气体。

当缸套凸出量不足或缸套下陷(缸套平面低于缸体上平面)时，因汽缸垫片压缩量不足或没有，就不可能形成可靠的密封环带。

汽缸垫在高温高压燃烧气体的反复作用下，弹力会迅速衰减,密封环带的密封效果逐渐减退，燃气极易从密封环带的薄弱处冲出而造成冲坏缸垫故障,从而产生漏气、漏水现象。

K19发动机装配规程前提1.确认零部件和总成已清洗干净，应换零件已经更换或已修复，可以装到发动机上。

2.新旧零部件或总成零件号完全相同。

3.螺栓拧紧力矩严格遵照《装修手册》4.康明斯许多衬垫和“O”圈是可吸收机油材料制成，接触机油会膨胀形成密封。

装配时只能使用专用粘结剂。

5.部件重量在23公斤以上，应妥善处理。

组件装配：1）活塞连杆组件安装安装活塞销之前，在加热炉中将活塞加热到93度保温15分钟，取出后润滑安装。

注意连杆活塞方向（连杆缸号或止口端对准凸轮轴一侧，活塞底面箭头对准缸体前端）安装两侧活塞销卡簧，确定在卡环槽中。

更换连杆瓦（上下瓦相同）连杆螺栓及垫圈。

在安装活塞环之前，须对各环测开口间隙，侧隙并配对。

2）气缸套组件安装清洗气缸套凸缘和气缸体座孔，并保持干燥。

润滑气缸体密封圈配合孔处。

在气缸套上依次装入座孔垫环，细“O”圈，契形密封圈，黑色“O”圈，红色“O”圈。

座孔垫圈上涂一道专用密封剂（宽度1`1—1`6mm）安装前各密封圈不要润滑。

这样可以避免润滑油流到气缸套座孔中使密封剂不干。

均匀压入气缸套，保持一段时间，测量气缸套凸出量是否在0`08—0`15mm范围内，相邻气缸高度差不得大于0`03mm否则应对换重测。

3）气缸盖组件安装使用专用工具压入气门导管（高出气缸盖上面34`93—35`31MM）和气门座圈（该进排座圈为成形圈，工作面及宽度已经保证，只须研磨就可以使用）测量气门弹簧自由高度（标准85`1mm）彻底清洗气缸盖和气门，防止研磨砂进入气缸。

装入配对好的新气门和新气门锁夹，测量气门凹入量不大于0`51mm。

4）凸轮轴衬套安装使用专用工具压入衬套，同时注意各油道孔正确位置，七道衬套尺寸相同。

发动机装配1．清洁气缸体主轴承孔，依次放入主轴瓦，止推片。

主轴瓦有四种尺寸，上瓦有油道第1道和第7道为窄轴瓦，其余为宽轴瓦。

下瓦无油道，同样第1道和第7道为窄轴瓦，其余为宽瓦，都是STD标准瓦。

谈柴油机汽缸套的技术安装柴油机汽缸套是柴油机中的重要零部件之一，在正常使用过程中它会受到多方面的影响，如高温、高压、重负载等。

因此，正确的安装技术对于柴油机汽缸套的使用寿命和性能表现起着至关重要的作用。

下面是谈柴油机汽缸套的技术安装的文章。

1、选择合适的缸套在安装汽缸套之前先需要选择适合当前柴油机的缸套，选用不同品牌、规格的缸套可能会影响到柴油机的性能表现和使用寿命。

应根据柴油机的使用情况、规格等因素选择相应的缸套。

2、清洁准备工作在安装缸套之前，需要清洗好柴油机缸体表面，以免杂物残留或缺陷导致安装后的漏油或冷却液泄露。

如果出现严重的腐蚀或缺陷，则应先进行修补或更换缸体。

3、润滑剂的涂抹润滑剂在柴油机缸套安装过程中是非常重要的，适当的润滑剂可以降低缸套与缸体的磨擦力，减少摩擦损失，同时还能提高汽缸套的密封性。

在磨合期间，润滑剂可以协助汽缸套尽快适应新的工作环境。

润滑剂应均匀涂抹在缸体齿部、护环以及柴油机缸套内部和外部表面。

4、缸套安装的姿势在安装时，应将缸套垂直于缸体的轴线，确保缸套尽可能接触到缸体，防止出现歪斜、变形等不良情况。

同时，必须注意各个口径的对位，确保缸套口径对应、位置准确。

5、缸套的安装压力在缸套的安装过程中，需要有足够的装配压力保证良好的密封性能，同时也要谨防因过大的压力而引起处理损坏等问题。

在安装时需要根据相关的规定，选择合适的压力。

6、安装后的检测在安装好缸套后，还需要对缸套和缸体等部位进行检测。

主要包括缸套与缸体配合尺寸尺寸、缸套内圆度和缸套圆柱度等方面的检测。

通过检测可以判断缸套安装的质量及时修正不足之处。

7、安装完毕后的磨合期柴油机汽缸套安装完成后，需要对新旧套进行磨合。

磨合期间需要根据柴油机的使用情况进行适当的加负载操作，以便汽缸套更好地适应工作环境，降低摩擦损失并提升性能表现。

总之，柴油机汽缸套的技术安装是一个复杂而严谨的过程，需要在相关标准的指导下进行。

只有选择合适的缸套、清洁缸体、均匀涂抹润滑剂、正确的安装姿势和合适的安装压力等多方面操作都得到充分考虑和实践，才能确保汽缸套具有良好的密封性、耐用性和性能表现。
