简述edfa的工作原理。
EDFA（erbium-doped fiber amplifier）是一种光纤放大器，它的工作原理是利用掺铒光纤的特性，在波长为1.5μm的光信号中注入能量，使其逐渐增强。
EDFA是当前光通信中应用最广泛的一种光纤放大器，具有放大带宽宽、增益平坦、噪声低等优点。
EDFA的基本结构包括掺铒光纤、泵浦光源和耦合器。
掺铒光纤是EDFA的核心部件，是将泵浦光源的能量转化为信号光放大的载体。
泵浦光源产生波长为980nm或1480nm的光信号，这些信号经过耦合器送入掺铒光纤中。
掺铒光纤中掺杂着少量的铒元素，当泵浦光源注入光信号时，铒元素中的电子会被激发到高能级，然后通过跃迁释放能量，并将能量传递给信号光子，从而实现信号光放大。
在EDFA中，泵浦光源的功率和掺铒光纤的长度是影响放大器性能的两个重要参数。
当泵浦光源的功率越大，掺铒光纤中的铒元素被激发到高能级的概率就越大，从而放大效果越好。
但是，如果泵浦光源的功率过大，会导致掺铒光纤中的铒元素被激发到高能级的时间变短，从而放大效果反而下降。
掺铒光纤的长度也是影响放大器性能的重要因素。
掺铒光纤的长度越长，信号光在其中的传输时间就越长，从而放大效果越好。
但是，如果掺铒光纤的长度过长，放大器的增益就会出现饱和现象，从而放大效果反而下降。
除了泵浦光源和掺铒光纤的参数外，EDFA的性能还受到其他因素的影响，如温度、光纤损耗、波长依赖性等。
在实际应用中，需要通过优化泵浦光源的功率和掺铒光纤的长度，以及控制其他因素的影响，从而实现最佳的放大效果。
EDFA是一种利用掺铒光纤实现信号光放大的光纤放大器。
它具有放大带宽宽、增益平坦、噪声低等优点，在光通信中得到了广泛的应用。
控制泵浦光源的功率和掺铒光纤的长度等参数，以及优化其他影响因素，可以实现最佳的放大效果。
edfa工作原理
EDFA即掺铒光纤放大器（Erbium-Doped Fiber Amplifier），它是一种常用的光纤放大器。
EDFA的工作原理是利用掺铒光纤的特性，实现光信号的放大。
掺铒光纤是一种特殊的光纤，其中掺杂了铒离子（Er3+）。
在掺杂时，铒离子被玻璃基质吸收，当其处于激发态时，可以通过受激辐射的方式向光信号传递能量，从而实现放大效果。
EDFA主要由以下几个部分组成：
1.泵浦光源：用于提供激发光束，通常是激光器或半导体激光器。
2.光纤：作为掺铒光纤的基质，其中掺杂了铒离子。
3.耦合器：用于将泵浦光源的光束耦合到掺铒光纤中，实现能量传递。
4.滤波器：用于过滤掉非放大波长的光信号，保证放大器只作用于特定的波长范围。
EDFA的工作过程如下：
1.泵浦光源发出高能量的激发光束，通过耦合器耦合到掺铒光纤中。
2.激发光束在掺铒光纤中与铒离子发生相互作用，使铒离子从基态跃迁到激发态。
3.当已有光信号经过掺铒光纤时，激发的铒离子可以通过受激辐射的方式将能量传递给光信号，使光信号的强度得到放大。
4.放大后的光信号继续传播，并通过滤波器去除掉非放大波长的光信号。
5.经过滤波器后的放大光信号可以被接收器或其他光纤器件使用。
通过不断循环以上的步骤，EDFA可以实现对光信号的放大。
它在光通信系统中被广泛应用，用于增强信号强度，补偿传输损耗，提高传输距离等。

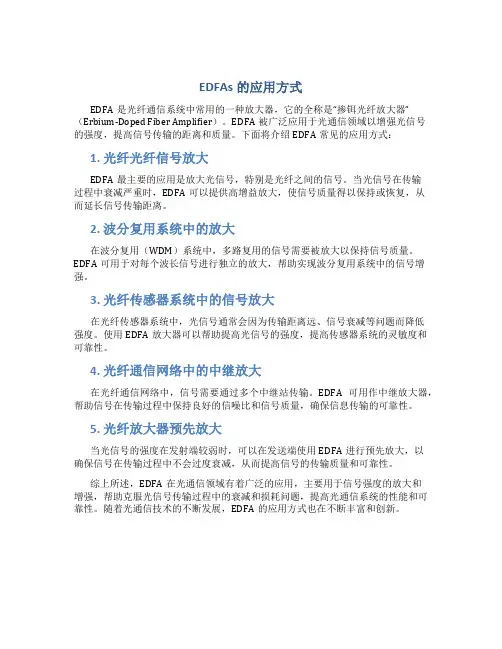

EDFAs的应用方式EDFA是光纤通信系统中常用的一种放大器，它的全称是“掺铒光纤放大器”（Erbium-Doped Fiber Amplifier）。
EDFA被广泛应用于光通信领域以增强光信号的强度，提高信号传输的距离和质量。
下面将介绍EDFA常见的应用方式：1. 光纤光纤信号放大EDFA最主要的应用是放大光信号，特别是光纤之间的信号。
当光信号在传输过程中衰减严重时，EDFA可以提供高增益放大，使信号质量得以保持或恢复，从而延长信号传输距离。
2. 波分复用系统中的放大在波分复用（WDM）系统中，多路复用的信号需要被放大以保持信号质量。
EDFA可用于对每个波长信号进行独立的放大，帮助实现波分复用系统中的信号增强。
3. 光纤传感器系统中的信号放大在光纤传感器系统中，光信号通常会因为传输距离远、信号衰减等问题而降低强度。
使用EDFA放大器可以帮助提高光信号的强度，提高传感器系统的灵敏度和可靠性。
4. 光纤通信网络中的中继放大在光纤通信网络中，信号需要通过多个中继站传输。
EDFA可用作中继放大器，帮助信号在传输过程中保持良好的信噪比和信号质量，确保信息传输的可靠性。
5. 光纤放大器预先放大当光信号的强度在发射端较弱时，可以在发送端使用EDFA进行预先放大，以确保信号在传输过程中不会过度衰减，从而提高信号的传输质量和可靠性。
综上所述，EDFA在光通信领域有着广泛的应用，主要用于信号强度的放大和增强，帮助克服光信号传输过程中的衰减和损耗问题，提高光通信系统的性能和可靠性。
随着光通信技术的不断发展，EDFA的应用方式也在不断丰富和创新。
edfa的原理及应用什么是EDFAEDFA，即Erbium-Doped Fiber Amplifier，中文译为掺铒光纤放大器，是一种利用掺铒光纤提供增益的光纤通信设备。
掺铒光纤放大器具有宽带、低噪声和高增益等特点，被广泛应用于光纤通信系统中。
原理EDFA的原理基于掺铒光纤的放大作用。
掺铒光纤通常由二氧化硅和掺有铒离子的二氧化钇组成。
铒离子的能级结构决定了EDFA的工作原理。
EDFA工作的基本原理如下：1.激发态：铒离子的基态被外界光源激发到激发态，激发态的能级高于基态。
2.自发辐射：激发态的铒离子发生自发辐射，将部分能量以光子形式释放出来。
3.放大：自发辐射导致光子的能量逐渐聚集并增强，形成光强的增益。
4.反射：聚焦后的光经过光纤内部的掺铒光纤多次反射，从而实现放大。
应用EDFA广泛应用于光纤通信系统中，其优点主要体现在信号放大和信号传输距离上。
以下是EDFA的主要应用：1.信号放大：EDFA可放大光信号，提高信号强度。
由于其高增益和低噪声特性，EDFA适用于长距离光纤通信系统。
此外，EDFA还可用于信号衰减的补偿。
2.网络扩容：随着光纤通信需求的不断增长，传统的光纤通信系统可能无法满足大规模通信的需求。
EDFA可用于网络扩容，提高光纤通信系统的传输容量和速度。
3.光纤传输：光纤通信系统需要在传输过程中将信号传输到很远的地方。
EDFA可提供信号的增益，延长信号传输距离，减少信号的衰减。
4.光学卫星通信：EDFA可应用于光学卫星通信系统中，通过提供高增益和低噪声的信号放大，提高通信质量并增加可靠性。
5.光谱分析：EDFA可用于光谱分析仪器中，对光信号进行放大和分析，以获得更高的分辨率和精度。
6.光传感器：EDFA可用于光传感器中，增强传感器接收到的光信号，从而提高传感器的性能和灵敏度。
综上所述，EDFA作为一种高效、可靠的光纤通信设备，广泛应用于光纤通信系统中，为信号放大、光纤传输和光学卫星通信等提供了重要的支持。
edfa的主要特性参数EDFA（掺铒光纤放大器）是一种重要的光纤通信元件，主要用于放大光信号。
在光纤通信系统中扮演着至关重要的角色。
本文将介绍EDFA的一些主要特性参数。
1. 增益特性EDFA的增益特性是其最重要的性能之一。
增益特性包括增益带宽、增益峰值、增益均匀度等。
增益带宽是指EDFA在一定波长范围内的增益大小，通常以dB为单位。
增益峰值是指在增益带宽内增益最大的波长点，一般对应于掺铒光纤的激发光波长。
增益均匀度则是指在增益带宽内增益的变化程度，均匀度越高表示增益变化越平稳。
2. 饱和输出功率EDFA的饱和输出功率是指在输入光功率达到一定值时，输出光功率不再随输入光功率的增加而继续增大的功率值。
这个参数可以反映EDFA的线性度和饱和度，一般以dBm为单位。
3. 噪声特性EDFA的噪声特性是指在放大信号的同时还会引入一定的噪声。
常见的噪声包括ASE（Amplified Spontaneous Emission）噪声和相对强度噪声。
ASE是由EDFA自发发射的噪声，会影响信号的信噪比；相对强度噪声则是由激光波长的波动导致的噪声。
这些噪声参数对于光通信系统的性能影响非常大，需要被精确控制。
4. 偏振特性EDFA的偏振特性是指其放大效果对输入光的偏振状态的依赖程度。
一些EDFA可能对特定偏振态的光信号放大效果更好，需要在实际应用中进行偏振控制。
5. 工作波长范围EDFA的工作波长范围是指其有效放大的波长范围。
不同型号的EDFA在这个波长范围内会有不同的性能表现，需要根据具体应用选择合适的型号。
以上是EDFA的一些主要特性参数，这些参数直接影响着EDFA在光通信系统中的性能。
在选型和应用中需要充分考虑这些参数，以确保系统的稳定运行和高质量的信号传输。
edfa基本结构EDFA基本结构引言：光纤通信技术在信息传输领域发挥着重要作用，而掺铒光纤放大器（EDFA）是其中一种关键设备。
本文将介绍EDFA的基本结构、工作原理以及应用领域。
一、EDFA基本结构EDFA由掺铒光纤、泵浦光源、光纤光耦合器、光纤光路等组成。
1. 掺铒光纤掺铒光纤是EDFA的核心部件，其中掺杂了铒离子。
铒离子能够吸收泵浦光源的能量，并将其转化为光放大信号。
掺铒光纤的长度和掺铒离子的浓度会影响放大器的增益和噪声特性。
2. 泵浦光源泵浦光源是用来提供能量给掺铒光纤的光源。
常见的泵浦光源有半导体激光器和光纤激光器。
泵浦光源的波长通常为980nm或1480nm，这两个波长是铒离子吸收能量的峰值波长。
3. 光纤光耦合器光纤光耦合器用于将泵浦光源的能量耦合到掺铒光纤中，并确保能量的最大转化效率。
光纤光耦合器通常采用双层包覆光纤，以减小光纤端面的反射损耗。
4. 光纤光路光纤光路包括输入光纤和输出光纤。
输入光纤将待放大信号输入到掺铒光纤中，而输出光纤将放大后的信号输出到下一级光纤通信系统。
二、EDFA工作原理EDFA的工作原理基于铒离子的受激辐射过程。
当泵浦光源的能量被吸收后，铒离子的能级将发生跃迁，产生受激辐射。
这种受激辐射导致输入光信号的增强，从而实现光信号的放大。
1. 吸收过程泵浦光源发出的能量被掺铒光纤吸收。
铒离子的能级跃迁使部分吸收的能量转化为受激辐射能量。
2. 受激辐射过程铒离子通过受激辐射过程将吸收的能量转化为与输入光信号频率相同的光子。
这些光子与输入光信号发生相互作用，导致输入光信号的增强。
3. 放大过程通过光纤光路，放大后的光信号被输出到下一级光纤通信系统。
输出光信号的增益取决于掺铒光纤的长度和掺铒离子的浓度。
三、EDFA应用领域EDFA广泛应用于光纤通信系统中的光纤放大、光纤传输等领域。
1. 光纤放大EDFA可实现对光信号的放大，提高光纤通信系统的传输距离和覆盖范围。
在光纤通信中，EDFA替代了传统的电子放大器，具有更好的性能。
EDFA的性能参数摘要掺铒光纤放大器(EDFA)在光通信领域扮演着重要的角色，其性能参数对于系统性能起着至关重要的作用。
本文将介绍EDFA的关键性能参数，包括增益、噪声系数、饱和输出功率等，并探讨它们对功率放大器的影响。
1. 增益EDFA的增益是其最重要的性能参数之一。
增益指放大器输出信号功率与输入信号功率之比。
通常表示为倍数或分贝。
不同波长下EDFA的增益会有所变化，而EDFA的增益带宽则决定了它在多波长系统中的适用性。
增益的稳定性也是评估EDFA性能的重要指标。
2. 噪声系数EDFA的噪声系数是指在输入信号功率为单位带宽时，器件输出信号功率中的额外噪声功率。
噪声系数低表示器件噪声小，对于要求低噪声信号传输的系统尤为重要。
降低EDFA的噪声系数可提高系统的信噪比，进而提高系统传输性能。
3. 饱和输出功率EDFA的饱和输出功率是指在高输入功率情况下，输出功率达到饱和的水平。
通常以dBm为单位。
饱和输出功率的大小决定了EDFA的线性范围，即在这个范围内，EDFA的输出功率与输入功率成正比。
过高的输入功率会使EDFA的输出功率饱和，影响信号的传输质量。
4. 饱和输出功率密度饱和输出功率密度是指单位波长下的饱和输出功率。
与饱和输出功率类似，它反映了EDFA的线性范围。
5. 功率波动EDFA的功率波动表示器件输出功率随时间的波动情况。
功率波动的大小会影响系统的稳定性和性能。
较小的功率波动有利于保证系统的传输质量和稳定性。
结论EDFA是光通信领域中不可或缺的组件，其性能参数直接影响着系统的性能和稳定性。
通过深入了解和优化EDFA的性能参数，可以提高光通信系统的整体性能，实现更高效的数据传输和通信质量。
随着技术的不断进步，对EDFA性能参数的研究和优化将继续推动光通信技术的发展。
EDFA工作原理解析1. 引言EDFA（掺铒光纤放大器）是一种常用的光纤放大器，广泛应用于光通信系统中。
它通过将掺铒的光纤置于泵浦光的作用下，实现对输入光信号的放大。
本文将介绍EDFA的工作原理，分析其放大机制。
2. EDFA的结构EDFA主要由掺铒光纤、泵浦光源和光纤耦合器构成。
掺铒光纤是EDFA的放大介质，泵浦光源通常采用泵浦二极管或泵浦激光器，用于提供能量以激发掺铒光纤。
光纤耦合器则用于将输入光信号和泵浦光耦合到掺铒光纤中。
3. EDFA的工作原理1.泵浦过程：泵浦光源产生的泵浦光通过光纤耦合器耦合到掺铒光纤中。
泵浦光的能量激发了掺铒离子，将它们的能级提升至激发态。
2.吸收过程：激发的铒离子吸收输入光信号中的光子能量，使其能级进一步提升。
3.辐射发射过程：激发的铒离子在经历一段时间后会通过自发辐射过程向周围发射光子，产生辐射退激发，这些光子与输入信号光子进行叠加。
4.反射器件：在掺铒光纤的两端设置反射器件，形成反馈光环境，增加EDFA的放大效果。
4. 输出信号特性经过EDFA放大后，输出信号的强度将明显增加，同时在频谱特性上也发生变化，信噪比得到改善。
EDFA的放大效果与泵浦光功率、掺铒光纤长度等参数有关。
5. 应用领域EDFA在光通信系统中广泛应用，如光纤通信、光网络、光放大器等领域。
它具有放大带宽宽、噪声系数低、波长选择性好等优点，逐渐取代了传统的硅光放大器。
6. 结论EDFA作为一种重要的光纤放大器，在光通信领域发挥着关键作用。
通过泵浦光的激发和掺铒光纤的放大机制，实现了对光信号的有效放大，提升了光通信系统的性能和传输距离。
深入了解EDFA的工作原理，有助于更好地应用和优化光通信系统。
edfa的工作原理和应用方式1. 工作原理EDFA（Erbium-Doped Fiber Amplifier）是一种基于掺铒光纤的光放大器，广泛应用于光纤通信系统中。
它利用掺铒光纤中的铒离子，通过泵浦光激发方式实现光信号的放大。
下面是EDFA的工作原理：•光信号的泵浦：EDFA的工作原理首先涉及到泵浦光的注入。
在EDFA内部，泵浦光经过一系列的光学器件，最终被光纤吸收。
泵浦光的能量会引起光纤中的掺铒离子的跃迁。
•铒离子的跃迁：当泵浦光被吸收后，部分能量将以无布里渊散射的方式传递给掺铒光纤中的铒离子。
铒离子将接受能量，其中的一个电子会被抽升到一个较高能级。
•能级跃迁的逆过程：在电子停留在高能级的短暂时间后，它将通过自发辐射的方式回到较低能级。
在这个过程中，它会释放出一个与原来泵浦光能量相匹配的光子。
•光信号的放大：这释放出的光子将与通过光纤传输的信号光子进行碰撞作用。
这种碰撞会导致信号光子的能量增加，并且信号得到放大。
•输出光信号：最后，放大后的信号光子将通过掺铒光纤输出，用于传输到下一级的光纤通信系统中。
2. 应用方式EDFA作为一种高效的光放大器，在光纤通信系统中具有广泛的应用。
以下是几种常见的EDFA应用方式：•光纤通信系统：EDFA在光纤通信系统中被用作信号放大器。
由于光纤传输信号的衰减问题，信号在传输过程中会逐渐减弱。
EDFA可以将信号进行放大，以延长光纤传输距离和提高传输质量。
•光网络分配：EDFA也可用于光网络中的信号分配和路由。
它可以从信号源接收信号，并将信号放大后分发到不同的光纤线路中。
•光传感器：EDFA还可以用于光传感器中，用于检测和放大光信号。
它在光传感器系统中起到放大和增强信号的作用。
•激光器泵浦：EDFA可作为激光器的泵浦光源。
激光器需要一个高强度的泵浦光源来实现激光的放大和输出，EDFA可以提供所需的泵浦光强度。
•科学研究：EDFA还在科学研究领域广泛应用。
例如，在光谱分析和实验室装置中，EDFA可以用作光放大器，提供稳定和放大的光信号。
EDFA的优点是什么
Erbium-Doped Fiber Amplifier（简称EDFA）是一种能够增强光信号强度的光
纤放大器，被广泛应用于光通信和激光系统中。
EDFA相比于其他放大器具有许多
优点，下面我们将重点介绍一些EDFA的优点。
1. 宽带放大
EDFA能够在较宽的光谱范围内进行放大，覆盖了C波段和L波段，使得在多
信道通信系统中信号传输更加灵活且高效。
2. 低噪声
与其他放大器相比，EDFA具有低噪声的特点，这使得在长距离通信中信号传
输更加稳定和可靠。
3. 高增益
EDFA的增益高，能够在不丢失信号质量的情况下对光信号进行增强，减少了
信号衰减带来的影响，提高了通信系统的性能。
4. 高饱和输出功率
EDFA具有高饱和输出功率，能够应对复杂的通信环境和需求，为光通信系统
提供更大的信号处理能力。
5. 长寿命
由于EDFA的工作原理简单且稳定，其具有较长的使用寿命，减少了系统维护
成本与频繁更换的需求。
结论
在光通信系统中，EDFA作为一种重要的光纤放大器，具有宽带放大、低噪声、高增益、高饱和输出功率和长寿命等优点，为光通信系统的性能提升和稳定性做出了重要贡献。
其优点以及在光通信领域的应用前景令人期待。
Edfa工作模式
EDFA（掺铒光纤放大器：Erbium-Doped Fiber Amplifier）是一种常用于光通
信系统中的光纤放大器，主要用于放大光信号。
EDFA的工作原理基于掺铒的光纤
材料可以在特定波长范围内（通常在1550纳米附近）实现高效放大。
工作原理
EDFA的工作原理主要基于三个过程：激发、吸收和辐射。
具体来说，当输入
的光信号通过掺铒光纤时，铒离子将被激发并发射出光子。
这些发射的光子将被输入的光信号吸收并放大，从而实现信号放大的功能。
工作模式
1. 连续模式
在连续模式下，EDFA将持续放大输入的光信号，不进行任何调制。
这种模式
适用于需要持续放大信号的应用，如长距离光通信系统。
2. 脉冲模式
在脉冲模式下，EDFA可以根据输入信号的脉冲特性进行放大。
这种模式适用
于需要对脉冲信号进行放大的应用，如高速光通信系统。
3. 增益均衡模式
在增益均衡模式下，EDFA可以根据输入信号的强度自动调整放大倍数，以实
现信号增益的均衡。
这种模式适用于需要在不同信号强度下保持一致增益的应用，如网络中的信号衰减补偿。
应用领域
由于其高增益、宽带、低噪声等优点，EDFA被广泛应用于光通信系统中。
在
光纤通信网络中，EDFA常用于信号的长距离传输、复杂网络拓扑结构中等。
此外，EDFA还被应用于激光器、传感器等领域。
总的来说，EDFA作为一种重要的光纤放大器，其工作模式的选择对于光通信
系统的性能和稳定性都具有重要意义。
通过合理选择和配置不同的工作模式，可以更好地满足不同应用场景的需求。
Edfa的特点和性能指标
概述
Erbium-doped fiber amplifier（EDFA）是一种基于掺铒光纤的光放大器，常用
于光通信系统中增强光信号。
本文将重点讨论EDFA的特点和性能指标。
特点
•高增益、低噪声
–EDFAs具有高增益特性，通常在1550纳米波长处工作，具有较低的噪声指标。
•波长选择性
–EDFAs可以被调制以选择性地放大特定波长范围内的光信号，适应不同系统的需求。
•广泛应用
–EDFAs广泛应用于光通信系统中，可用于光纤通信、光纤传感等领域。
性能指标
•增益
–EDFAs的增益值通常在20到30 dB之间，不同工作模式下有所差异。
•带宽
–典型的EDFA具有宽带宽工作特性，能覆盖整个C波段
1625纳米）。
（15301565
纳米）或L波段（1565
•饱和输出功率
–EDFAs的饱和输出功率通常在10到30 dBm范围内，影响其实际使用效果。
•噪声系数
–EDFAs的噪声系数通常在4到6 dB范围内，是评估其性能质量的重要指标。
总结
EDFA作为一种重要的光纤放大器，在光通信系统中扮演着重要角色。
其高增益、低噪声等特点，以及增益、带宽、饱和输出功率等性能指标，决定了其在系统中的应用范围和效果。
在未来的光通信发展中，EDFA将继续扮演着重要的角色，
并不断优化其特点和性能指标，以满足不断发展的需求。
edfa工作原理
EDFA（erbium-doped fiber amplifier）是一种利用掺铒光纤增益介质实现光信号放大的器件。
其主要原理是通过电-光转换和光-光转换的过程来实现信号放大。
工作原理如下：
1. 掺铒光纤：EDFA的增益介质是一段掺有高浓度铒离子（Er3+）的光纤。
铒离子的能级结构中存在能级上的跃迁，当铒离子受到泵浦光激发时，能级跃迁会导致光子的吸收和辐射。
2. 泵浦光源：EDFA中使用一个强泵浦光源（通常为1550 nm 波长的激光器）来激发铒离子。
泵浦光源的功率通常很高，以确保光子被吸收并使铒离子达到激发态。
3. 吸收过程：泵浦光经过EDFA中的掺铒光纤时，部分光子会被铒离子吸收，使铒离子跃迁到高能级激发态。
在吸收过程中，泵浦光的能量被传递到铒离子并储存在其激发态中。
4. 辐射过程：当铒离子处于激发态时，它们会通过辐射跃迁回到低能级，并放出辐射光子。
这些辐射光子与输入信号光子发生叠加，使得输入信号光子得以放大。
5. 波分多路复用（WDM）：EDFA通常与波分多路复用器（WDM）一起使用，以通过在不同频率上传输多个信号来提高光纤传输容量。
WDM将多路信号合并到单根光纤上并送入
EDFA，EDFA对各路信号进行放大。
总结起来，EDFA通过掺铒光纤中铒离子的吸收和辐射过程实现对输入信号的放大，从而提高光信号在光纤传输中的传输距离和传输容量。
EDFA的工作原理是什么
Erbium-doped fiber amplifier（EDFA）是一种常用的光纤放大器，其工作原理主要基于两个关键过程：受激辐射与受激吸收。
在EDFA中，掺杂了稀土元素铒（Er）的光纤用作放大介质，激活镇痛激光器发出的光信号。
下面将详细介绍EDFA的工作原理：
受激辐射
1.激发态产生：当EDFA中的铒离子处于基态时，被输入的泵浦光激发
铒离子跃迁至高能级激发态。
2.辐射过程：激发态的铒离子会通过受激辐射的过程，释放出与泵浦
光信号频率相同、相干且同相的光子，用于放大输入光信号。
受激吸收
1.光信号被吸收：输入的光信号通过铒离子产生的受激辐射，其中部
分能量被吸收。
这会导致更多铒离子跃迁至激发态，增加受激辐射放大过程。
放大过程
1.激发态的周期性填充：通过受激辐射和受激吸收的连续过程，铒离
子的激发态周期性地填充和排空，使得输入光信号在通过EDFA时得到放大。
2.信号输出：最终，放大后的光信号被输出，并能够在光通信系统中
传输更远距离。
在EDFA中，受激辐射和受激吸收的循环过程确保了输入光信号的放大，并将其传输到输出端，起到了增强光信号强度的作用。
这种放大器被广泛应用于光通信系统中，提供了有效的信号增强和延长传输距离的功能。
通过上述介绍，可以看出EDFA的工作原理基于受激辐射和受激吸收两个关键过程，这两个过程共同促使了光信号的放大和传输。
在光通信领域，EDFA的应用对提升信号质量和传输距离具有重要意义。
edfa基本结构EDFA基本结构及原理分析激光器放大器（EDFA）是一种广泛应用于光通信系统中的光纤放大器，它能够提供高增益、宽带宽和低噪声的放大功能。
本文将介绍EDFA的基本结构和工作原理。
一、基本结构EDFA的基本结构主要由激光器、光纤、光纤耦合器、控制电路和泵浦光源组成。
1. 激光器：激光器产生一束特定波长的光信号，作为输入信号进入EDFA。
2. 光纤：光纤是EDFA中的核心部件，起到传输和放大光信号的作用。
光信号在光纤中通过受到激发的掺铒离子放大，从而增加光信号的功率。
3. 光纤耦合器：光纤耦合器用于将输入光信号引入光纤，并将输出光信号从光纤中耦合出来。
4. 控制电路：控制电路用于监测和控制EDFA的工作状态，包括泵浦光源的功率和波长控制等。
5. 泵浦光源：泵浦光源为EDFA提供泵浦光，用于激发掺铒离子，从而实现光信号的放大。
二、工作原理EDFA的工作原理基于掺铒离子的能级结构和光纤的放大特性。
1. 掺铒离子的能级结构：掺铒离子在基态和激发态之间存在多个能级，其中包括基态能级、上能级和下能级。
当掺铒离子受到泵浦光的激发时，电子从基态跃迁到上能级，形成激发态。
2. 光纤的放大特性：当光信号经过掺铒离子激发的光纤时，光信号中的光子与掺铒离子的激发态发生相互作用，导致光信号的能量被传递给激发态的掺铒离子，使得激发态的掺铒离子发射出与输入光信号相同的光子，从而实现光信号的放大。
3. 泵浦光的作用：泵浦光是通过泵浦光源提供的能量，使掺铒离子激发，从而形成激发态。
泵浦光的功率和波长决定了掺铒离子的激发程度和放大效果。
4. 光信号的放大：当输入光信号进入EDFA后，经过光纤传输，在光纤中与掺铒离子发生相互作用，从而实现光信号的放大。
放大后的光信号通过光纤耦合器输出，可以用于传输和接收光通信信号。
三、应用领域EDFA广泛应用于光通信系统中，特别是在光纤传输领域中。
其主要应用包括：1. 光纤通信系统：EDFA作为光纤放大器，可以增加光信号的功率，提高信号传输的距离和质量。
