湖北工业大学机械设计试卷

1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【B】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【C】A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载3．在下列四种型号的滚动轴承中，只能承受径向载荷的是【】A．6208 B. N208 C. 3208 D. 52084．下列四种螺纹中，自锁性能最好的是【】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【】A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【】A．90° B. 120° C.135° D.180°8．V带在减速传动过程中，带的最大应力发生在【】A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处 D. V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【】A．拉力 B.扭矩C．压力 D.拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【】A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力二、1．轴如按受载性质区分，主要受的轴为心轴，主要受的轴为传动轴。

2．代号62203的滚动轴承，为轴承，其内径为mm。

3．在一般机械中的圆柱齿轮传动，往往使小齿轮齿宽b1大齿轮齿宽b2；在计算齿轮强度时，工作齿宽b应取。

4．普通平键联接的工作面是键的；楔键联接的工作面是键的。

和
湖北工业大学二○○八年招收硕士学位研究生试卷
4、 有一受预紧力F，和轴向工作载荷F=1000N作用的紧螺栓连接，已知预紧力F，= 1000N，螺栓的刚度Cb与被连接件的刚度Cm相等。试计算该螺栓所受的总拉 力F0=？剩余预紧力F，，=？。在预紧力F，不变的条件下，若保证被连接件间不 出现缝隙，该螺栓的最大轴向工作载荷Fmax为多少？ （10分）
A A e 时， x 1 ， y 0 ， e 时， R R
x 0.41 ， y 0.85 ，试计算轴承寿命是否满足要求。
Fa
R1
R2
第 2 页 共 3页
湖北工业大学二○○七年招收硕士学位研究生试卷
四、分析题（25分） 图示为圆柱齿轮—— 蜗杆减速装置，齿轮1为主动，转向如图。要使轴Ⅱ轴向力最小，试在图上标 注蜗杆的螺旋线方向及蜗杆、蜗轮的转动方向，作用在齿轮和蜗杆、蜗轮上 的各力的方向。
五、结构设计题（15分）
如图所示为需要安装在轴上的带轮、齿轮及滚动轴承，为保证这些零件在轴上 能得到正确的周向及轴向固定，请在图上作出轴的结构设计并画上所需的附加 零件。（齿轮用油润滑，轴承用脂润滑）
第 3 页 共 3页
二○○八年招收硕士学位研究生试卷
试卷代号 901 试卷名称 机械设计
①试题内容不得超过画线范围，试题必须打印，图表清晰，标注准确 ②考生请注意：答案一律做在答题纸上，做在试卷上一律无效。 一、选择与填空题（每题3分，共30分） 1．某四个结构及性能相同的零件甲、乙、丙、丁，若承受最大应力σmax的值相等，而应力循环 特性r分别为+1、0、-0.5、-1，则其中最易发生失效的零件是 A．甲 B.乙 C.丙 。 D.丁
5、 图示为一提升装置的传动系统简图。已知：蜗杆为右旋，蜗杆与从动大齿轮同 轴，该轴两端采用角接触球轴承支承，面对面安装，两轴承所受的径向力RⅠ= 800N，RⅡ=1200N，小齿轮所受的轴向力Fa1=300N，蜗杆所受的轴向力Fa3=600 N，轴承的内部轴向力S=0.7R。试求： 、1、 为使蜗杆轴向力Fa3与大齿轮轴向力Fa2能抵消一部分，试在图上标出 齿轮1、2的轮齿螺旋线方向及各零件的受力（Ft 、Fr、Fa） 、2、 重物上升时，在图上标出小齿轮轴的转动方向。 、3、 计算重物上升时，大齿轮左端与蜗杆右端轴承Ⅰ、Ⅱ所受的轴向载荷 AⅠ、AⅡ。 （20分）

一、简答题 （本大题共4小题，总计26分）1、 齿轮强度计算中，有哪两种强度计算理论？分别针对哪些失效？若齿轮传动为闭式软齿面传动，其设计准则是什么？ （6分）齿面的接触疲劳强度和齿根的弯曲疲劳强度的计算，齿面的接触疲劳强度针对于齿面的疲劳点蚀失效和齿根的弯曲疲劳强度针对于齿根的疲劳折断。

齿轮传动为闭式软齿面传动，其设计准则是按齿面的接触疲劳强度设计，校核齿根的弯曲疲劳强度。

2、连接螺纹能满足自锁条件，为什么还要考虑防松？根据防松原理，防松分哪几类？（8分）因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。

这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。

因此，在设计螺纹联接时，必须考虑防松。

根据防松原理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。

3、联轴器和离合器的功用是什么？二者的区别是什么？（6分）联轴器和离合器的功用是联接两轴使之一同回转并传递转矩。

二者区别是：用联轴器联接的两轴在工作中不能分离，只有在停机后拆卸零件才能分离两轴，而用离合器可以在机器运转过程中随时分离或接合两轴。

4、链传动产生动载荷的原因是什么？为减小动载荷应如何选取小链轮的齿数和链条节距？小链轮的齿数不宜过小和链条节距不宜过大。

1、当两个被联接件之一太厚，不易制成通孔且需要经常拆卸时，往往采用 B 。

A ．螺栓联接 B ．双头螺柱联接 C ．螺钉联接2、滚动轴承中，为防止轴承发生疲劳点蚀，应进行 A 。

A. 疲劳寿命计算 B. 静强度计算 C. 极限转速验算3、阿基米德蜗杆的 A 参数为标准值。

A. 轴面 B. 端面 C. 法面4、一对相啮合的圆柱齿轮的Z 1＜Z 2 ， b 1>b 2,其齿面接触应力的大小为 A 。

A. σH1=σH2 B. σH1>σH2 C. σH1<σH25、V 带传动设计中，限制小带轮的最小直径主要是为了____B___。

机械设计专业试题及答案一、选择题1. 机械设计中，哪个因素是影响零件强度和刚度的主要因素？A. 材料选择B. 零件尺寸C. 表面处理D. 载荷大小答案：B2. 在机械设计中，疲劳强度计算通常采用哪种理论？A. 材料力学理论B. 弹性力学理论C. 塑性力学理论D. 断裂力学理论答案：D3. 以下哪个不是机械设计中常用的材料？A. 钢B. 铝C. 塑料D. 陶瓷答案：D4. 在机械设计中，以下哪种连接方式不属于固定连接？A. 螺纹连接B. 焊接C. 铆接D. 铰接答案：D5. 机械设计中，哪个参数是计算齿轮传动比的关键？A. 齿轮直径B. 齿轮模数C. 齿轮齿数D. 齿轮材料答案：C二、简答题1. 简述机械设计中材料选择的重要性。

答：材料选择在机械设计中至关重要，因为它直接影响到零件的性能、成本、加工工艺和使用寿命。

合适的材料可以提高机械的可靠性和安全性，减少维护成本，延长设备寿命。

2. 解释什么是应力集中，并举例说明其在机械设计中的影响。

答：应力集中是指在材料的某些局部区域，由于几何形状、材料不连续性或载荷方式的改变，导致应力值远高于平均应力的现象。

应力集中会增加零件的疲劳破坏风险，例如在轴的键槽处，由于应力集中，该部位的疲劳寿命会显著降低。

三、计算题1. 已知一个直径为50mm的圆杆，材料为45钢，其许用应力为200MPa。

若该圆杆承受最大拉力为10kN，请计算该圆杆是否安全。

解：首先计算圆杆的截面积A = π(D/2)^2 = π(0.05/2)^2≈0.00196m²，然后计算圆杆的应力σ = F/A = 10000/0.00196 ≈5102MPa。

由于σ > 200MPa，该圆杆不安全。

2. 一个齿轮的模数为5mm，齿数为20，求该齿轮的齿顶圆直径。

解：齿顶圆直径d = m(z+2)，其中m为模数，z为齿数。

代入数值得d = 5(20+2) = 5 * 22 = 110mm。

湖北工业大学机械工程学院机械设计2004，2005，2006，2007，2008，2009（A卷），2009（A卷）答案，2009（B卷），2009（B卷）答案理论力学2004，2005，2006，2007，2008，2008答案，2009（A卷），2009（B 卷）控制工程2005，2006，2007，2008，2009（A卷），2009（B卷）控制工程基础2004，2005互换性与技术测量2004，2005，2006，2007，2008，2009（A卷），2009（B卷）金属学原理2004，2005金属学及热处理2006，2007，2008，2009（A卷），2009（B卷）金属材料学2006，2007，2008，2008答案，2009（A卷），2009（B卷）金属塑成型原理2005质量管理学2005高等数学2004，2005，2006，2007，2008，2009（A卷），2009（A卷）答案工程图学2004，2005，2006，2007微机原理2004电气与电子工程学院电机学2007，2009（A卷），2009（B卷）电路理论2004，2005，2006，2007，2008，2009（A卷），2009（B卷）信号与系统2007电力电子技术2007，2009（A卷）电力系统分析2007，2008运筹学2007，2008，2009（A卷），2009（B卷）模拟电子技术2004，2005，2006，2007数字电子技术2007自动控制技术2004自动控制理论2005，2006，2007，2009（A卷），2009（B卷）控制工程2005，2006，2007，2008，2009（A卷），2009（B卷）控制工程基础2004，2005人工智能原理2008人工智能2007通信原理2007微机原理2004电磁场与电磁波2008计算机学院高等数学2004，2005，2006，2007，2008，2009（A卷），2009（A卷）答案数据结构2004，2005，2006，2007，2008，2008答案计算机组成原理2004，2005，2006，2007，2008数据库2005，2006，2007，2008管理信息系统2004，2005，2006，2007工程图学2004，2005，2006，2007近世代数2006，2007建筑结构CAD 2006微机原理2004化学与环境工程学院物理化学2004，2005，2006，2007，2008，2009（A卷），2009（A卷）答案，2009（B卷）高分子化学及物理2004，2005，2006，2007，2008，2009（A卷），2009（A卷）答案，2009（B卷），2009（B卷）答案化工原理2004，2005，2006，2007，2008，2009（A卷），2009（A卷）答案，2009（B卷），2009（B卷）答案有机化学2005，2007，2008，2008答案，2009（A卷），2009（A卷）答案，2009（B卷），2009（B卷）答案无机化学2005材料科学基础2009（A卷），2009（A卷）答案，2009（B卷），2009（B卷）答案生物工程学院微生物学2004，2005，2006，2007，2009（A卷），2009（B卷）食品化学2004，2005，2006，2007，2008，2008答案，2009（A卷），2009（B 卷）高等数学2004，2005，2006，2007，2008，2009（A卷），2009（A卷）答案生物化学2004，2006，2007，2008，2009（A卷），2009（A卷）答案，2009（B 卷），2009（B卷）答案数学（农）（农学门类全国统考）2008化学（农）（农学门类全国统考）2008物理化学2004，2005，2006，2007，2008，2009（A卷），2009（A卷）答案，2009（B卷）有机化学2005，2007，2008，2008答案，2009（A卷），2009（A卷）答案，2009（B卷），2009（B卷）答案土木工程与建筑学院材料力学2004，2005，2006，2007，2008，2009（A卷），2009（B卷）结构力学2004，2006，2007，2008，2009（A卷），2009（B卷）高等数学2004，2005，2006，2007，2008，2009（A卷），2009（A卷）答案理论力学2004，2005，2006，2007，2008，2008答案，2009（A卷），2009（B 卷）土力学2004，2005，2006，2007管理学院管理学原理2008，2008答案，2009（A卷），2009（A卷）答案，2009（B卷），2009（B卷）答案管理学2004，2005，2006，2007管理学与人力资源管理2004，2005会计学2007西方经济学2004，2006财务管理2005高等数学2004，2005，2006，2007，2008，2009（A卷），2009（A卷）答案管理信息系统2004，2005，2006，2007艺术设计学院设计理论2009（A卷），2009（B卷）设计理论（动画概论）2008，2008答案设计理论（工业设计史）2004，2005，2006，2007，2008设计理论（视觉传达设计）2004，2005，2006，2007，2008设计理论（中外建筑史）2004，2005，2006，2007，2008设计理论（中国工艺美术史）2008设计理论（工艺美术史）2004，2005，2006，2007设计理论（广告学）2004，2005，2006，2007，2008设计基础2009（A卷），2009（B卷）设计基础（设计表现）2004，2005，2006，2007，2008设计基础（图形设计）2004，2005，2006，2007，2008透视与制图原理2008画法几何与阴影透视2009（A卷）设计基础（透视与制图原理）2004，2005，2006，2007设计基础（装饰色彩与构成）2004，2005，2006，2007，2008设计基础（广告图形设计）2004，2005，2006，2007设计基础（运动规律）2008建筑设计理论2009（A卷）外国语学院二外德语2007，2008，2009（A卷），2009（A卷）答案，2009（B卷），2009（B卷）答案二外法语2007，2008，2008答案，2009（A卷）二外日语2007，2008，2009（A卷），2009（A卷）答案，2009（B卷），2009（B卷）答案综合英语2007，2009（A卷），2009（B卷）综合考试（外语）2004，2005，2006英汉互译2007，2008，2008答案，2009（A卷），2009（B卷）文化基础2007，2009（A卷），2009（B卷）西方语言与文化艺术2004，2005，2006汉语写作2007，2008，2009（A卷），2009（B卷）经济与政法学院产业经济学2007，2008，2009（A卷），2009（B卷）西方经济学2004，2006政治学原理2006，2007，2008，2009（A卷），2009（B卷）行政学原理2006，2007，2008，2009（A卷），2009（B卷）公共行政学2005马克思主义基本原理2007，2008，2009（A卷），2009（B卷）思想政治教育学原理2007，2008，2009（A卷），2009（B卷）管理学原理2008，2008答案，2009（A卷），2009（A卷）答案，2009（B卷），2009（B卷）答案管理学2004，2005，2006，2007管理思想史2009（A卷），2009（A卷）答案，2009（B卷），2009（B卷）答案中国化马克思主义2008，2009（A卷），2009（B卷）理学院高等数学2004，2005，2006，2007，2008，2009（A卷），2009（A卷）答案近世代数2006，2007信息与编码2007，2008职业与成人教育学院教育学基础综合（全国统考试卷）2007，2008，2009。

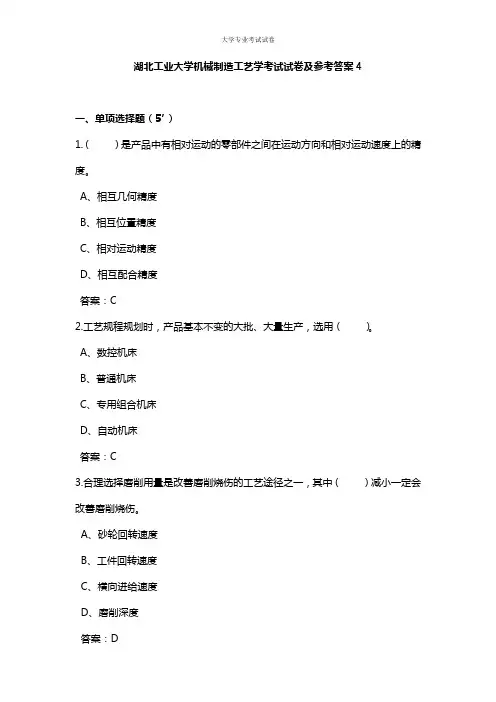

湖北工业大学机械制造工艺学考试试卷及参考答案4一、单项选择题（5’）1.（）是产品中有相对运动的零部件之间在运动方向和相对运动速度上的精度。

A、相互几何精度B、相互位置精度C、相对运动精度D、相互配合精度答案：C2.工艺规程规划时，产品基本不变的大批、大量生产，选用（）。

A、数控机床B、普通机床C、专用组合机床D、自动机床答案：C3.合理选择磨削用量是改善磨削烧伤的工艺途径之一，其中（）减小一定会改善磨削烧伤。

A、砂轮回转速度B、工件回转速度C、横向进给速度D、磨削深度答案：D4.计算尺寸链公差时，如果（），则实测结果超过允许误差，却不一定都是废品。

A、测量基准和设计基准不重合B、定位基准和设计基准不重合C、测量基准和定位基准不重合D、设计基准和加工基准不重合答案：A5.（）是指装配工艺规程制订过程中，表明产品零、部件间相互装配关系及装配流程图。

A、装配顺序图B、装配系统图C、加工工艺图D、装配结构图答案：B6.当（）的方向与工序尺寸方向一致时，其对加工精度的影响就最大，称为误差的敏感方向。

A、原始误差B、累积误差C、定位误差D、加工误差答案：A7.特种加工中，（）的工作介质是水。

A、线切割B、水切割C、激光切割D、电子束切割答案：B8. 以下（）各点的升角是变化的。

A、斜楔机构B、螺纹机构C、偏心轮机构D、对心机构答案：C9.当（）时，轴上零件可在组装成组件后，一次装入箱体内，从而简化装配过程，缩短装配周期。

A、轴上齿轮直径大于箱体轴承孔B、轴上齿轮直径小于轴承孔C、箱体空间足够D、箱体结构简单答案：B10.组成机器的最小单元是（）。

A、零件B、套件C、组件D、部件答案：A11.磨削用量对表面粗糙度的影响中砂轮的速度越高，工件表面的粗糙度就越（）。

A、小B、大C、明显D、不可控制答案：A12.采用多刀多刃进行加工缩短的是时间定额中的（）。

A、布置时间B、辅助时间C、基本时间D、准终时间答案：C二、多项选择题（5’）1.确定装配顺序的原则有（）。

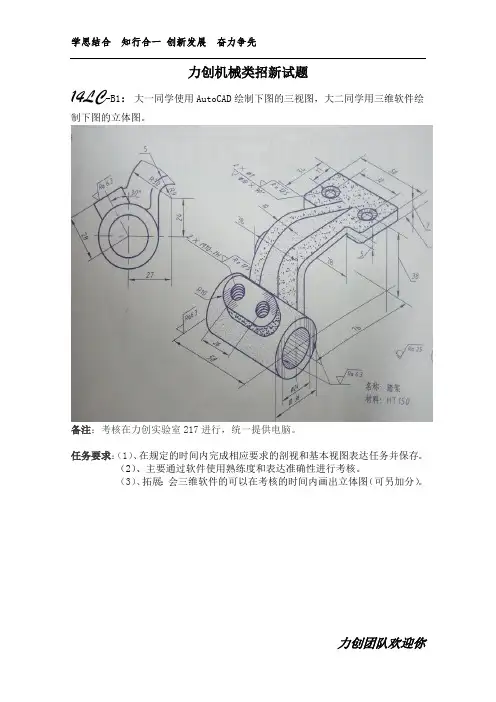

力创机械类招新试题14LC-B1：大一同学使用AutoCAD绘制下图的三视图，大二同学用三维软件绘制下图的立体图。

备注：考核在力创实验室217进行，统一提供电脑。

任务要求：（1）、在规定的时间内完成相应要求的剖视和基本视图表达任务并保存。

（2）、主要通过软件使用熟练度和表达准确性进行考核。

（3）、拓展：会三维软件的可以在考核的时间内画出立体图（可另加分）。

力创机械类招新试题14LC-B2:制作一个简单机械组合模型（1）机械结构模型（如下图）这个DIY很适合用来理解机械物理知识，比如曲柄、杠杆、支点、旋转、直线运动等等，做一些和回形针小机器类似的东西也不难，都可以模仿它建造自己的回形针小机器，再将它们连接在一起，创造出千变万化的链式运动。

各种零件：然后组装（尺寸自己计算确定）备注：（1）、力创提供相应材料，考核人员可到力创实验室或机械创新中心使用相关设备。

（2）、可自己去网上查找相应的资料，根据网上教程进行实物操作。

任务要求：（1）、主要考察动手能力以及空间表达能力。

（2）、对机械结构和相应的原理的了解和认识。

力创机械类招新试题14LC-B3:自主设计制作机械小结构，类似第2题，可以通过网上查询相关的资料完成。

任务要求：（1）、主要考察动手能力以及空间表达能力。

（2）、对机械结构和相应的原理的了解和认识。

力创机械类招新试题14LC-B4：大一同学使用AutoCAD绘制下图的三视图，大二同学用三维软件绘制下图的立体图。

备注：考核在力创实验室217进行，统一提供电脑。

任务要求：（1）、在规定的时间内完成相应要求的剖视和基本视图表达任务并保存。

（2）、主要通过软件使用熟练度和表达准确性进行考核。

（3）、拓展：会三维软件的可以在考核的时间内画出立体图（可另加分）。

力创机械类招新试题14LC-B5:设计、制作一个简单机械组合模型1、了解简单机械杠杆、滑轮、轮轴、斜面、螺旋等在生产、生活中的应用实例。

2、根据不同简单机械的特点，设计、制作一个简单机械的组合模型。

机械设计考试题及答案一、选择题（每题2分，共20分）1. 在机械设计中，以下哪种情况下需要考虑材料的疲劳强度？A. 仅在静态负载下工作B. 仅在动态负载下工作C. 在高温环境下工作D. 在所有情况下都需要考虑答案：B2. 机械设计中，预紧力的主要作用是什么？A. 增加连接的刚性B. 减少连接的摩擦C. 提高连接的可靠性D. 以上都是答案：D3. 以下哪种类型的轴承通常用于承受轴向负载？A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 自调心球轴承答案：C4. 在进行齿轮设计时，通常采用哪种方法来确定齿轮的模数？A. 根据齿轮的扭矩和转速B. 根据齿轮的直径和齿数C. 根据齿轮的载荷和寿命D. 根据齿轮的材料和热处理答案：C5. 以下哪种材料不适合用于制造高速旋转的机械部件？A. 铸铁B. 不锈钢C. 铝合金D. 钛合金答案：A6. 机械设计中，动密封的主要作用是什么？A. 防止液体泄漏B. 防止固体颗粒进入C. 保持机械内部压力平衡D. 减少机械磨损答案：A7. 在机械设计中，哪种类型的弹簧通常用于吸收冲击能量？A. 压缩弹簧B. 拉伸弹簧C. 扭转弹簧D. 所有类型的弹簧答案：A8. 以下哪种传动方式具有传动效率高的特点？A. 链传动B. 带传动C. 齿轮传动D. 液压传动答案：C9. 在机械设计中，为了提高轴的疲劳强度，通常采用哪种方法？A. 增加轴的直径B. 减小轴的表面粗糙度C. 采用高强度材料D. 以上都是答案：D10. 以下哪种类型的联轴器适用于两轴之间有较大偏心或轴线倾斜的场合？A. 弹性联轴器B. 齿轮联轴器C. 十字滑块联轴器D. 膜片联轴器答案：D二、填空题（每题2分，共20分）1. 在机械设计中，________是用来衡量材料在反复或波动负载作用下抵抗断裂的能力。

答案：疲劳强度2. 预紧力可以通过________或________的方式来实现。

答案：调整螺母；弹簧垫圈3. 轴承的寿命与其工作时的________、________和________密切相关。

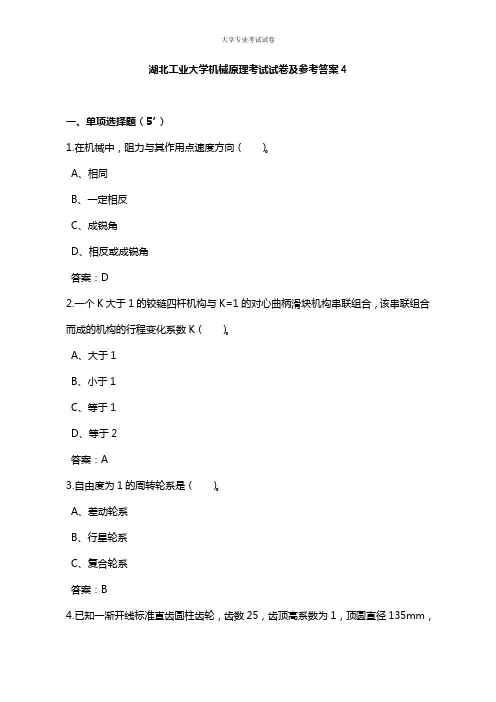

湖北工业大学机械原理考试试卷及参考答案4一、单项选择题（5’）1.在机械中，阻力与其作用点速度方向（）。

A、相同B、一定相反C、成锐角D、相反或成锐角答案：D2.一个K大于1的铰链四杆机构与K=1的对心曲柄滑块机构串联组合，该串联组合而成的机构的行程变化系数K（）。

A、大于1B、小于1C、等于1D、等于2答案：A3.自由度为1的周转轮系是（）。

A、差动轮系B、行星轮系C、复合轮系答案：B4.已知一渐开线标准直齿圆柱齿轮，齿数25，齿顶高系数为1，顶圆直径135mm，则其模数大小应为（）。

A、2mmB、4mmC、5mmD、6mm答案：C5.在蜗杆传动中，当其他条件相同时，增加蜗杆头数，则传动效率（）。

A、降低B、提高C、不变D、可能提高也可能降低答案：B6.与连杆机构相比，凸轮机构最大的缺点是（）。

A、惯性力难以平衡B、点、线接触，易磨损C、设计较为复杂D、不能实现间歇运动答案：B7.压力角增大时，对（）。

A、凸轮机构的工作不利B、凸轮机构的工作有利C、凸轮机构的工作无影响答案：A8.六角车床的刀架转位机构采用的是（）。

A、凸轮机构B、棘轮机构C、槽轮机构D、齿轮机构答案：C9.在间歇运动机构中，（）有刚性冲击，只适用于低速的场合。

A、凸轮式间歇运动机构B、槽轮机构C、棘轮机构D、星轮机构答案：C10.自由度为2的周转轮系是（）。

A、差动轮系B、行星轮系C、复合轮系答案：A11.铰链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构（）。

A、有曲柄存在B、不存在曲柄C、有时有曲柄，有时没曲柄D、以上答案均不对答案：B12.渐开线直齿圆柱标准齿轮是指（）的齿轮。

A、分度圆上模数和压力角为标准值B、节圆等于分度圆C、分度圆上齿厚度等于齿槽宽，而且模数、压力角以及齿项高与模数之比、齿根高与模数之比均为标准值答案：C二、判断题（5’）1.旋转齿轮的几何轴线位置均不能固定的轮系，称之为周转轮系。

机械设计考试试题及其答案一、选择题（每题2分，共20分）1、在设计机械零件时，以下哪种材料最适合用于制造齿轮？（）A.铝合金B.不锈钢C.铸铁D.钛合金正确答案：C.铸铁。

铸铁具有良好的耐磨性和耐冲击性，适合用于制造齿轮。

2、下列哪一种机械传动方式效率最高？（）A.皮带传动B.齿轮传动C.蜗轮蜗杆传动D.链传动正确答案：B.齿轮传动。

齿轮传动的传动效率相对较高，一般在97%以上。

3、在设计机械零件时，以下哪个参数是最重要的？（）A.材料的强度B.材料的耐磨性C.材料的弹性模量D.材料的密度正确答案：A.材料的强度。

材料的强度是决定零件承载能力的主要因素，对于机械零件来说，强度是最重要的参数之一。

4、下列哪个机构可以实现直线运动和旋转运动的转换？（）A.曲柄滑块机构B.凸轮机构C.齿轮机构D.螺旋机构正确答案：D.螺旋机构。

螺旋机构可以通过螺旋线的旋转运动实现直线运动和旋转运动的转换。

5、在设计机械零件时，以下哪种方法可以提高零件的耐磨性？（）A.提高材料的硬度B.对材料进行表面处理C.采用润滑剂D.对材料进行热处理正确答案：B.对材料进行表面处理。

对材料进行表面处理可以显著提高零件的耐磨性，如镀铬、渗碳等。

二、填空题（每题3分，共30分）6.在设计机械零件时，应遵循_________、_________、_________和_________等基本原则。

正确答案：安全；可靠；经济；美观。

7.根据受力情况的不同，机械零件可分为_________和_________两类。

正确答案：轴类零件；盘类零件。

8.在机械设计中，常见的失效形式有_________、_________、_________和_________等。

正确答案：断裂；过度磨损；疲劳断裂；腐蚀破坏。

9.在选择机械材料时，需要考虑材料的_________、_________、_________和_________等因素。

正确答案：力学性能；物理性能；化学性能；工艺性能。

湖北工业大学20xx - 20xx 学年第X 学期《机械设计基础》专升本期末考试试卷（A卷）（时间120分钟）年级院系专业姓名学号座位号一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。

( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。

( ) 3．假设力的作用线通过矩心，则力矩为零。

( )4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。

( )5．带传动中，打滑现象是不可防止的。

( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。

( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。

( )8．平键的工作面是两个侧面。

( )9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。

( ) 10．螺纹中径是螺纹的公称直径。

〔〕11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。

( ) 12．在运动副中，高副是点接触，低副是线接触。

( )13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。

( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。

( )15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。

( )16．周转轮系的自由度一定为1。

( )17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。

( ) 18．代号为6205的滚动轴承，其内径为25mm。

( )19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。

( ) 20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。

( )二、填空题1．直齿圆柱齿轮的正确啮合条件是相等，相等。

2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为。

3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。

4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。

（1）斜齿轮 、 轮齿的旋向； （2）蜗轮 的转向及其旋向； （3）用图表示轴Ⅱ上传动件的受力情况（用各分力表示）。（20 分）
六、结构分析题（10分） 标出图示轴系结构设计不合理之处，并说明原因。
2009年湖北工业大学901机械设计（B）考 研真题
一、判断题（每题3分，共15分） 1．某截面形状一定的零件，当其尺寸增大时，其疲劳极限值将随 之增大。（ ） 2．在径向滑动轴承中，采用可倾瓦的目的在于便于装配。（ ） 3．一对减速齿轮传动中，若保持分度圆直径d1不变，而减少齿数 和增大模数，其齿面接触应力将减小。（ ） 4．与平带传动相比较，v带传动的优点是传动效率高。（ ） 5．链条的节数宜采用5的倍数。（ ） 二、选择题（每题3分，共15分） 1．两等宽的圆柱体接触，其直径d1＝2d2，弹性模量E1＝2E2，则 其接触应力值为________。 A．σH1＝σH2 B．σH1＝2σH2 C．σH1＝4σH2 D．σH1＝8σH2 2．高速重载齿轮传动，当润滑不良时，最可能出现的失效形式 是 。 A．齿面胶合
机； C．电动机→带传动→单级圆柱齿轮减速器→开式圆柱齿轮→工作
机。 试分析三方案中哪种方案最合理，哪种方案最不合理，说明其理
由。 2．如图所示两种传动方案，方案A高速级采用带传动，方案B低速
级采用链传动，试分析说明其理由。
五、分析与计算题（共40分） 1．某承受轴向载荷的螺栓联接。已知单个螺栓所受轴向载荷 F=500N，预紧力F’=500N，螺栓的刚度c1，arctanc1=30°，被联接件的 刚度c2，arctanc2=45°。 1）绘制此螺栓联接的力——变形图，并确定螺栓总拉力F0 。 2）若将垫片改为较软的，使arctanc1=60°，其他不变，螺栓总拉力
F0=？ 3）比较上述两种情况，判断哪种密闭性好？

注意事项：1．本试卷共五道大题（共计22小题），满分150分；2．本卷属试题卷，答案一律写在答题纸上，写在该试题卷上或草稿纸上均无效。

要注意试卷清洁，不要在试卷上涂划；3．在本校考试的考生必须用湖北省考试院提供的专用笔答题，其它笔答题均无效。

﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡一．填空题（5小题，每题4分，共20分）1. 在圆柱齿轮传动中，齿轮直径不变而减小模数m，使轮齿的弯曲强度、接触强度。

2. 普通v带传动中，已知预紧力F0＝2500N，传递圆周力F e=800N，若不计带的离心力，则工作时的紧边拉力F1为，松边拉力F2为。

3. 当轴上零件需在轴上作距离较短的相对滑动，且传递转矩不大时，应用键联接，当轴上零件需在轴上作距离较长的相对滑动，应用键联接。

4. 蜗杆的模数为标准模数，蜗轮的压力角为标准压力角。

5. 滑动轴承一般由轴颈、轴瓦、轴承座三者组成，其失效形式主要是，主要发生在上。

二．选择题（共5小题，每题3分共15分）1. 采用普通螺栓连接的凸缘联轴器，在传递转矩时，。

A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用2. 蜗轮轮齿常用材料是。

A. 40Cr B．GCrl5 C．ZCuSnl0P1 D．L Yl23. 为了减轻摩擦副的表面疲劳磨损，下列措施中不合理的是。

A．降低表面粗糙度 B. 增大润滑油粘度C. 提高表面硬度D. 提高相对滑动速度4. 齿轮设计中，载荷系数中的动载系数与齿轮的那一项有关？________。

A．原动机的类型和工作机的平稳性B．沿齿宽方向载荷不均匀C．齿轮精度和齿轮线速度D．轮齿间的载荷分配不均匀5．对于受对称循环弯曲应力及剪应力的转轴，计算弯矩（或称当量弯矩）()22T M M ca α+=，α应取 。

A ．α≈0.3B ．α≈0.6C ．α=1D ．α≈1.3三、简答题（共5小题，每题8分，共40分）1. 如图(a)和(b)所示的两轴上各安装一对角接触球轴承。

湖北工业大学20xx - 20xx 学年第X 学期《机械设计基础》专升本期末考试试卷（A卷）（时间120分钟）年级院系专业姓名学号座位号一、填空1、渐开线标准直齿圆柱齿轮传动，正确啮合条件是模数相等，压力角相等。

2、凸轮机构的种类繁多，按凸轮形状分类可分为：盘形凸轮、移动凸轮、圆柱凸轮。

3、V带传动的张紧可采用的方式主要有：调整中心距和张紧轮装置。

4、齿轮的加工方法很多，按其加工原理的不同，可分为范成法和仿形法。

5、平面四杆机构中，假设各杆长度分别为a=30，b=50，c=80，d=90，当以a为机架，则该四杆机构为双曲柄机构。

6、凸轮机构从动杆的运动规律，是由凸轮轮廓曲线所决定的。

7、被联接件受横向外力时，如采用普通螺纹联接，则螺栓可能失效的形式为__拉断。

二、单项选择题1、一对齿轮啮合时, 两齿轮的 C 始终相切。

A 分度圆B 基圆C 节圆D 齿根圆2、一般来说， A 更能承受冲击，但不太适合于较高的转速下工作。

A 滚子轴承B 球轴承C 向心轴承D 推力轴承3、四杆机构处于死点时，其传动角γ为 A 。

A 0°B 90°C γ>90°D 0°<γ<90°4、一个齿轮上的圆有 B 。

A 齿顶圆和齿根圆B 齿顶圆，分度圆，基圆和齿根圆C 齿顶圆，分度圆，基圆，节圆，齿根圆D 分度圆，基圆5、如下图低碳钢的σε-曲线，，根据变形发生的特点，在塑性变形阶段的强化阶段(材料恢复抵抗能力)为图上 C 段。

A oabB bcC cdD de6、力是具有大小和方向的物理量，所以力是 D 。

A 刚体B 数量C 变形体D 矢量7、当两轴距离较远，且要求传动比准确，宜采用 C 。

A 带传动B 一对齿轮传动C 轮系传动D 螺纹传动8、在齿轮运转时，假设至少有一个齿轮的几何轴线绕另一齿轮固定几何轴线转动，则轮系称为 A 。

A 行星齿轮系B 定轴齿轮系C 定轴线轮系D 太阳齿轮系9、螺纹的 A 被称为公称直径。
