智能开关双控实现方法【附电路图】

第三种方法：双联开关电路另类接线法（两个开关都入火线，安全）
接线要点：
1、双联线中的一条必须直接连接两个双联双控开关的中间接线端；
2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。

3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。

这种电路的布线特点：
1、双联专用线中的一条导线，中间引出分支线接于灯的一端。

（传统双联双控电路是不允许在双联专用线中引出分支线的）
2、两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。

——————————————————————————
特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。

双联开关原理和接线图一、双联开关简介双联开关有分为双联单控开关和双联双控开关。

单联指一个按钮，单控：就是说它只有一个触点(常开触点或常闭触点)。

双控：就是说它有两个触点(常开触点和常闭触点)。

这些开关都是指按钮，带弹簧的那种。

单联单控开关一般用于点动控制，双联单控开关一般用于长动控制。

这两条电路保证当任意一个开关状态改变，可以使中间连接的电器和电源在开路/断路状态切换。

单控开关特点：通与断;双控开关特点：上通下断或下通上断。

单控开关只作灯的一地点控制通断作用;双控开关可作为二地分别可控制灯通断作用。

双联单控组合在一起的两个单开，控制两个点位灯光双联双控又分双联单控和双联双控，多用于两个位置对一个点位灯光开关的控制，或两个点位灯光开关的控制，常用于楼梯间。

二、双联开关工作原理“双联单控”指：一个面板上有两个单控的按钮，而且这两个按钮都是单向控制灯具的开关的，即：只能在固定的一个地方控制灯具的开灭，不同于用于楼梯间处用的双向控制开关，可以在下面开，到上面关。

“单联双控”指的是有两个有一定距离的按钮同时控制一组灯源。

“单联单控”指的是一个按钮控制一组灯源。

比如有两侧楼梯的走廊灯的控制等。

“联”指的是同一个开关面板上有几个开关按钮。

“控”指的是其中开关按钮的控制方式，一般分为：“单控”和“双控”两种。

双联双控开关的接线方法：1、双联双控开关的导线颜色：火线：红色;零线：蓝色;来回线：绿色。

2、双联双控开关的接线：先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。

智能开关双控实现方法(附电路路)常见问题：如何实现兼容机械开关布线的双控智能开关？智能开关和普通双控开关如何实现总体双控(双控开关和智能开关同时接)？智能开关如何兼容传统双控开关？智能开关如何替换普通传统双控开关？传统机械双控开关怎么改智能（传统双控改智能双控）？传统双控、多控如何升级为智能开关控制?想把房间的两个双控开关之一改成智能开关，实行远程控制，求解决办法?哪一家的智能开关可以兼容传统意义的双控?背景技术：目前市场上现有的双控、多控智能开关都是要求将所有传统机械双控开关都替换为智能开关（智能双控开关或者无线墙贴开关）,且这些开关需要先进行人工配对或自动配对，导致智能开关的成本高，安装调试维护的难度大。

故而适用性和实用性在一定程度上受到限制，难以全免满足市场的需求。

解决方案：利用智能开关双控模块实现传统双控开关智能化【方案摘要】利用智能开关双控模块，完美解决了智能开关和普通开关联动实现双控的问题，非常适用于智能双控改造，在两个或多个传统机械双控开关一起控制一个灯负载的场合，将其中任意一个传统机械双控开关升级更换为智能双控开关以后，另外一个或多个传统机械双控开关仍然保留并可以继续正常使用，并且传统机械双控开关端无需增加任何零件，尤其无需另外增加一个无线墙贴开关，所替换新装的一个智能双控开关与另外一个或多个传统机械双控开关之间也无需增加任何布线，降低了改造难度和成本，满足双控及多控的要求，有利于智能开关的推广和普及。

1.什么是双控开关？双控开关是一种将两个单刀双掷开关（开关A、开关B）串起来，从而实现两个开关都可以进行控制家电的一种开关。

双控开关就是一个开关同时带常开、常闭两个触点（即为一对：开关A、开关B）。

通常用两个双控开关开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关，比如，在下楼时打开开关，到楼上后关闭开关。

传统机械双控开关一般由两个开关成对组成：统机械双控开关A、传统机械双控开关B，实现在两个不同位置一起来联动控制同一个灯具。

双控开关接线图最全！含电路图原理和接法什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。

首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。

同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(如，照明灯)。

单联双控开关接线图(含原理和接线方法)单联双控开关接线图单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。

每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。

单联双控开关接法把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。

这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。

若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。

因此两个开关都可以控制灯。

两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。

双联双控开关接线图(含原理和接线方法)双联双控开关接线图1双联双控开关原理双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。

那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。

双联双控开关的接线先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。

双联开关结构原理图解
双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线.双联开关又分双联单控和双联双控：双联单控——组合在一起的两个单开，控制两个点位灯光；双联双控——多用于两个位置对一个点位灯光开关的控制，或两个点位灯光开关的控制，常用于楼梯间。

双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。

双联双控开关就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。

用两只双联开关异地控制一盏灯的电路，见图所示。

从图中可以看出，这个电灯可以在两处控制一盏灯例如.楼上、楼下都可以开或关一盏灯控制特别方便.满足实际需要。

转换其中的一个开关，肯定一次是接通电灯的电源.一次是断开电源。

但必须使用三线开关，才能达到目的。

1。

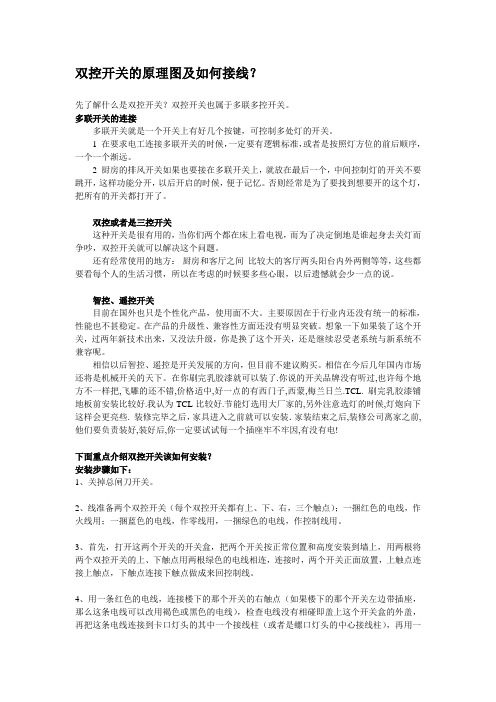

双控开关的原理图及如何接线？先了解什么是双控开关？双控开关也属于多联多控开关。

多联开关的连接多联开关就是一个开关上有好几个按键，可控制多处灯的开关。

1 在要求电工连接多联开关的时候，一定要有逻辑标准，或者是按照灯方位的前后顺序，一个一个渐远。

2 厨房的排风开关如果也要接在多联开关上，就放在最后一个，中间控制灯的开关不要跳开，这样功能分开，以后开启的时候，便于记忆。

否则经常是为了要找到想要开的这个灯，把所有的开关都打开了。

双控或者是三控开关这种开关是很有用的，当你们两个都在床上看电视，而为了决定倒地是谁起身去关灯而争吵，双控开关就可以解决这个问题。

还有经常使用的地方：厨房和客厅之间比较大的客厅两头阳台内外两侧等等，这些都要看每个人的生活习惯，所以在考虑的时候要多些心眼，以后遗憾就会少一点的说。

智控、遥控开关目前在国外也只是个性化产品，使用面不大。

主要原因在于行业内还没有统一的标准，性能也不甚稳定。

在产品的升级性、兼容性方面还没有明显突破。

想象一下如果装了这个开关，过两年新技术出来，又没法升级，你是换了这个开关，还是继续忍受老系统与新系统不兼容呢。

相信以后智控、遥控是开关发展的方向，但目前不建议购买。

相信在今后几年国内市场还将是机械开关的天下。

在你刷完乳胶漆就可以装了.你说的开关品牌没有听过,也许每个地方不一样把,飞雕的还不错,价格适中,好一点的有西门子,西蒙,梅兰日兰.TCL. 刷完乳胶漆铺地板前安装比较好.我认为TCL比较好.节能灯选用大厂家的,另外注意选灯的时候,灯炮向下这样会更亮些. 装修完毕之后，家具进入之前就可以安装．家装结束之后,装修公司离家之前,他们要负责装好,装好后,你一定要试试每一个插座牢不牢因,有没有电!下面重点介绍双控开关该如何安装？安装步骤如下：1、关掉总闸刀开关。

2、线准备两个双控开关（每个双控开关都有上、下、右，三个触点）；一捆红色的电线，作火线用；一捆蓝色的电线，作零线用，一捆绿色的电线，作控制线用。

双控开关的电路原理图双控开关的电路原理图所谓双控开关，是由两个独立的单刀双掷开关组合来实现的，现在市场上几乎每个品牌和系列的开关都有单极和双极的，那个双极的就是我们这里用的。

从上面的图上可以看出无论你拨动哪个开关（K1或K2），整个电路的状态都会切换（连通和断开），这就实现了任何一个开关都可以随时打开或关掉所控制的灯，这就是双控。

同样，三控开关就是说三个不同地点的开关可以任意地用其中一个随意控制一个灯，它的电路复杂一点，用到了一个双刀双掷开关：双控开关：三控开关的连接也比较复杂，用两个接线排（下面那两个东西）接成模块，做上标记，用的时候只需要把每根线接到相应的端子上就可以了。

最常用的还是双控开关，而且多数情况下是把原有的一个单控开关改成双控，下图就是这种情况：单控开关改为双控开关的接线图：稍微解释一下：图中A、B就是原有线路中的开关线，把原有的单极开关（K）拿掉，换上双极开关（K1），通过走线槽由这个原有的开关盒（K1）过3根线到新的开关盒（K2），图中A、B两根线不必区分，也就是说哪根是A哪根是B无所谓，双极开关中的两个极（K1、K2中垂直方向并排的那两组开关端子）也不必区分。

双控，就是两个以上的控制开关，也就是说，一个照明灯具，可以在不同的地方控制，我们最常用的有；楼梯间、地下室、长走廊道，大卧室等。

现在有很多的主卧室都是带卫生间，这样就会有一个小走道，在开门口的地方开灯，到床头关灯，是最方便的双控了。

双控开关是很普通的开关面板，五金店都有买的，主要的是先布好电线，它与一般的灯具电线有一点不同，在布线的时候是这样的，控制灯具，在施工规范上是这样规定的，灯具控制L相线也就是我们常说的控制火线，在控制开关的面板上，加上一根回路线的是，双控开关，加上两个回路，三个控制点的可以三控，这种情况主要是在楼梯上用。

双控开关电路原理图解(点击:2841)鼎翔暖通2007-11-12 08:41:51 发表于搜狐焦点家居-装修总论坛-长春装修集采论坛所谓双控开关，是由两个独立的单刀双掷开关组合来实现的，现在市场上几乎每个品牌和系列的开关都有单极和双极的，那个双极的就是我们这里用的。

从上面的图上可以看出无论你拨动哪个开关（K1或K2），整个电路的状态都会切换（连通和断开），这就实现了任何一个开关都可以随时打开或关掉所控制的灯，这就是双控。

同样，三控开关就是说三个不同地点的开关可以任意地用其中一个随意控制一个灯，它的电路复杂一点，用到了一个双刀双掷开关：三控开关的连接也比较复杂，用两个接线排（下面那两个东西）接成模块，做上标记，用的时候只需要把每根线接到相应的端子上就可以了。

最常用的还是双控开关，而且多数情况下是把原有的一个单控开关改成双控，下图就是这种情况：单控开关改为双控开关的接线图：稍微解释一下：图中A、B就是原有线路中的开关线，把原有的单极开关（K）拿掉，换上双极开关（K1），通过走线槽由这个原有的开关盒（K1）过3根线到新的开关盒（K2），图中A、B两根线不必区分，也就是说哪根是A哪根是B无所谓，双极开关中的两个极（K1、K2中垂直方向并排的那两组开关端子）也不必区分。

双控，就是两个以上的控制开关，也就是说，一个照明灯具，可以在不同的地方控制，我们最常用的有；楼梯间、地下室、长走廊道，大卧室等。

现在有很多的主卧室都是带卫生间，这样就会有一个小走道，在开门口的地方开灯，到床头关灯，是最方便的双控了。

双控开关是很普通的开关面板，五金店都有买的，主要的是先布好电线，它与一般的灯具电线有一点不同，在布线的时候是这样的，控制灯具，在施工规范上是这样规定的，灯具控制L相线也就是我们常说的控制火线，在控制开关的面板上，加上一根回路线的是，双控开关，加上两个回路，三个控制点的可以三控，这种情况主要是在楼梯上用。

双控开关、三控开关及日光灯接线图(2007-03-27 09:48:21)转载双控开关接线图三控开关接线图日光灯接线图日光灯的原理简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。

双控开关接线图最全！含电路图原理和接法什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。

首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。

同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(如，照明灯)。

单联双控开关接线图(含原理和接线方法)单联双控开关接线图单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。

每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。

单联双控开关接法把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。

这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。

若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。

因此两个开关都可以控制灯。

两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。

双联双控开关接线图(含原理和接线方法)双联双控开关接线图1双联双控开关原理双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。

那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。

双联双控开关的接线先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。

双控双开接线原理
双控双开接线原理是指利用两个控制开关控制一个电器同时具备打开和关闭的功能。

其原理基于电路的串联和并联关系。

首先，接线需要使用两个控制开关(通常为单极双throw开关)，一个用于打开电器，一个用于关闭电器。

这两个控制开关并联连接，中间通过一根导线相连。

其次，电器的电源线和负载线需要接通在两个控制开关上。

首先将电源线连接到关闭控制开关的一个极，然后再将关闭控制开关的另一个极连接到打开控制开关的一个极。

最后，将打开控制开关的另一个极连接到负载线。

当两个控制开关都处于关闭状态时，电器处于关闭状态，电流无法通过。

当其中一个控制开关被打开时，电路断开，电流无法通过，电器仍保持关闭。

当另一个控制开关也被打开时，电路闭合，电流可以通过，电器被打开。

总的来说，双控双开接线原理利用两个控制开关并联，通过控制开关的状态来控制电器的打开和关闭操作。

通过合理的接线连接，可以实现电器的双控双开功能。
