非线性电子线路 参考答案

  • 格式：pdf
  • 大小：1.23 MB
  • 文档页数：27

下载文档原格式

  / 27

合集下载

电子线路非线性部分习题解答

电子线路非线性部分习题解答

电子线路非线性部分习题解答第一章（1-20）第三章（3-5、3-6、3-7、3-8、3-9、3-18、3-22）3-5 试判断下图所示交流通路中，哪些可能产生振荡，哪些不能产生振荡。

若能产生振荡，则说明属于哪种振荡电路。

解：(a) 不振。

同名端接反，不满足正反馈；(b) 能振。

变压器耦合反馈振荡器；(c) 不振。

不满足三点式振荡电路的组成法则；(d) 能振。

但L2C2回路呈感性，ωosc < ω2，L1C1回路呈容性，ωosc > ω1，组成电感三点式振荡电路。

(e) 能振。

计入结电容C b'e，组成电容三点式振荡电路。

(f) 能振。

但L1C1回路呈容性，ωosc > ω1，L2C2回路呈感性，ωosc > ω2，组成电容三点式振荡电路。

3-6 试画出下图所示各振荡器的交流通路，并判断哪些电路可能产生振荡，哪些电路不能产生振荡。

图中，C B、C C、C E、C D为交流旁路电容或隔直流电容，L C为高频扼流圈，偏置电阻R B1、R B2、R G不计。

解：画出的交流通路如图所示。

(a)不振，不满足三点式振荡电路组成法则。

(b) 可振，为电容三点式振荡电路。

(c) 不振，不满足三点式振荡电路组成法则。

(d) 可振，为电容三点式振荡电路，发射结电容C b'e为回路电容之一。

(e) 可振，为电感三点式振荡电路。

(f) 不振，不满足三点式振荡电路组成法则。

3-7 如图所示电路为三回路振荡器的交流通路，图中f01、f02、f03分别为三回路的谐振频率，试写出它们之间能满足相位平衡条件的两种关系式，并画出振荡器电路（发射极交流接地）。

解：(1) L2C2、L1C1若呈感性，f osc < f01、f02，L3C3 呈容性，f osc > f03，所以f03 < f osc < f01、f02。

(2) L2C2、L1C1若呈容性，f osc > f01、f02，L3C3 呈感性，f osc < f03，所以f03 > f osc > f01、f02。

电子线路(非线性部分)习题完全答案(谢嘉奎第四版)

电子线路(非线性部分)习题完全答案(谢嘉奎第四版)

电子线路(非线性部分)习题完全答案(谢嘉奎第四版)1-2一功率管，它的最大输出功率是否仅受其极限参数限制？为什么？解：否。

还受功率管工作状态的影响，在极限参数中，PCM还受功率管所处环境温度、散热条件等影响。

第二章2-1为什么谐振功率放大器能工作于丙类，而电阻性负载功率放大器不能工作于丙类？解：因为谐振功放的输出负载为并联谐振回路，该回路具有选频特性，可从输出的余弦脉冲电流中选出基波分量，并在并联谐振回路上形成不失真的基波余弦电压，而电阻性输出负载不具备上述功能。

2-2放大器工作于丙类比工作于甲、乙类有何优点？为什么？丙类工作的放大器适宜于放大哪些信号？解：(1)丙类工作，管子导通时间短，瞬时功耗小，效率高。

(2)丙类工作的放大器输出负载为并联谐振回路，具有选频滤波特性，保证了输出信号的不失真。

为此，丙类放大器只适宜于放大载波信号和高频窄带信号。

2-4试证如图所示丁类谐振功率放大器的输出功率PoCVCC2VCE(at)VCC2(VCC2VCE(at))2，集电极效率2πRL。

已知VCC=18V，VCE(at)=0.5V，RL=50，试求放大器的PD、Po和C 值。

解：(1)vA为方波，按傅里叶级数展开，其中基波分量电压振幅Vcm(VCC2VCE(at))。

通过每管的电流为半个余弦波，余弦波幅度Icm Vcm2(VCC2VCE(at))，其中平均分量电流平均值RLπRL2πIC0Icmπ所以PoVcmIcm1222(V2V)CCCE(at)π2RL2VCC(VCC2VCE(at))π2RLPDVCCIC0CPo/PDVCC2VCE(at)VCC(2)PD2VCC(VCC2VCE(at))1.24Wπ2RLPo2(VCC2VCE(at))21.17W2πRLCPo/PD94.36%2-5谐振功率放大器原理电路和功率管输出特性曲线如图所示，已知VCC=12V，VBB=0.5V，Vcm=11V，Vbm=0.24V。

电子线路(非线性部分)习题解答

电子线路(非线性部分)习题解答

1 RC ，根据交流负载线AB 2
代入 VCEQ 方程中 Vcm = VCC IcmRC = VCC ICQRC
= VCC 2Vcm =VCC 2Icm R L
解得
Vcm 1 V CC 1 V CC， I cm 3 3 RL
即
1 V CC 2 1 V CC 1 1 VCC 3 18 R L 2 3 RL
所以
1 Vcm I cm 156 mW ，PD = VCC ICQ2 = 1.3 W，C = PL/ PD = 12 2 (3)当RL = 5 ，Q 在放大区内的中点，激励同(1)， 由图 Q3 点，VCEQ3 = 2.75V，ICQ3= 460mA，IBQ3 = 4.6mA， Ibm = 2.4mA 相应的 vCEmin= 1.55V，iCmax= 700mA。 因为 Vcm = VCEQ3 vCEmin = 1.2 V，Icm = iCmax I CQ3 = 240 mA PL
解：(1) RL = 10 时，作负载线(由 VCE = VCC ICRL)，取 Q 在放大区负载线中点，充分 激励， 由图得 VCEQ1 = 2.6V， ICQ1 = 220mA， IBQ1 = Ibm = 2.4mA 因为 Vcm = VCEQ1VCE(sat) = (2.6 0.2) V = 2.4 V，Icm = I CQ1 = 220 mA
C(b)
PL max( b ) PD

1 4
)的直线 (3)因为直流负载电阻为零，故直流负载线为 CG，交流负载线斜率为(1/ RL MN，当 QC 处于中点时，得 V Vcm = VCEQ = VCC， I cm I CQ CC RL
PL max( c)
电路与电子线路习题集答案(下册)

电路与电子线路习题集答案(下册)

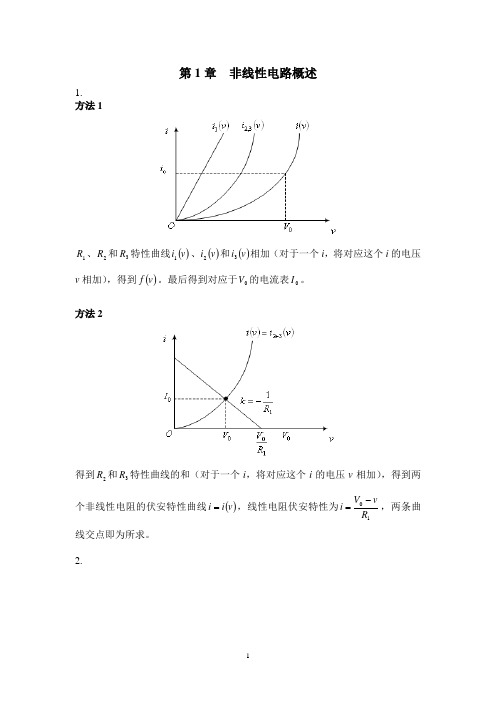

第1章 非线性电路概述1. 方法11R 、2R 和3R 特性曲线()v i 1、()v i 2和()v i 3相加（对于一个i ，将对应这个i 的电压v 相加），得到()v f 。
