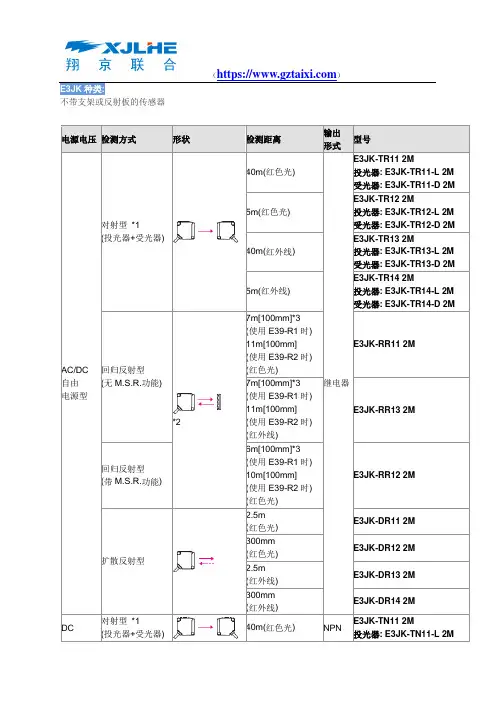

E3JK-DR11光电开关

E3JK种类:不带支架或反射板的传感器电源电压检测方式形状检测距离输出形式型号AC/DC 自由电源型对射型*1(投光器+受光器)40m(红色光)继电器E3JK-TR11 2M投光器: E3JK-TR11-L 2M受光器: E3JK-TR11-D 2M5m(红色光)E3JK-TR12 2M投光器: E3JK-TR12-L 2M受光器: E3JK-TR12-D 2M40m(红外线)E3JK-TR13 2M投光器: E3JK-TR13-L 2M受光器: E3JK-TR13-D 2M5m(红外线)E3JK-TR14 2M投光器: E3JK-TR14-L 2M受光器: E3JK-TR14-D 2M回归反射型(无M.S.R.功能)*27m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红色光)E3JK-RR11 2M7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红外线)E3JK-RR13 2M回归反射型(带M.S.R.功能)6m[100mm]*3(使用E39-R1时)10m[100mm](使用E39-R2时)(红色光)E3JK-RR12 2M扩散反射型2.5m(红色光)E3JK-DR11 2M300mm(红色光)E3JK-DR12 2M2.5m(红外线)E3JK-DR13 2M300mm(红外线)E3JK-DR14 2MDC 对射型*1(投光器+受光器)40m(红色光) NPNE3JK-TN11 2M投光器: E3JK-TN11-L 2M受光器: E3JK-TN11-D 2MPNP E3JK-TP11 2M投光器: E3JK-TP11-L 2M 受光器: E3JK-TP11-D 2M5m(红色光) NPNE3JK-TN12 2M投光器: E3JK-TN12-L 2M受光器: E3JK-TN12-D 2M PNPE3JK-TP12 2M投光器: E3JK-TP12-L 2M受光器: E3JK-TP12-D 2M40m(红外线) NPNE3JK-TN13 2M投光器: E3JK-TN13-L 2M受光器: E3JK-TN13-D 2M PNPE3JK-TP13 2M投光器: E3JK-TP13-L 2M受光器: E3JK-TP13-D 2M5m(红外线) NPNE3JK-TN14 2M投光器: E3JK-TN14-L 2M受光器: E3JK-TN14-D 2M PNPE3JK-TP14 2M投光器: E3JK-TP14-L 2M受光器: E3JK-TP14-D 2M回归反射型(无M.S.R.功能)*2 7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红色光)NPN E3JK-RN11 2MPNP E3JK-RP11 2M7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红外线)NPN E3JK-RN13 2MPNP E3JK-RP13 2M回归反射型(带M.S.R.功能) 6m[100mm]*3(使用E39-R1时)10m[100mm](使用E39-R2时)(红色光)NPN E3JK-RN12 2MPNP E3JK-RP12 2M扩散反射型2.5m(红色光)NPN E3JK-DN11 2MPNP E3JK-DP11 2M 300mm(红色光)NPN E3JK-DN12 2MPNP E3JK-DP12 2M 2.5m NPN E3JK-DN13 2M(红外线) PNP E3JK-DP13 2M300mm (红外线) NPN E3JK-DN14 2M PNP E3JK-DP14 2M*1. 对射型的标准价格、标准库存为投光器和受光器配套的产品。

OMRON欧姆龙光电开关型大全

O M R O N欧姆龙光电开关型大全The latest revision on November 22, 2020OMRON欧姆龙光电开关(1号整经机)E3JK-DS30M1扩散反射型检测距离30CMOMRON欧姆龙光电开关1.E3JK-R2M1回归反射型检测距离2M2.E3JK-R4M1回归反射型检测距离4M3.E3JK-R4M2回归反射型检测距离4M4. E3JK-5M1对射型检测距离5M5.E3JK-5M2对射型检测距离5M6.E3JK-DS30M1扩散反射型检测距离30CM7. E3JM-10M4T定时型对射检测距离10M8.E3JM-10M4对射检测距离10M9.E3JM-10M4-G对射,检测距10M10. E3JM-DS70M4扩散反射型检测距离70CM11.E3JM-DS70M4-G扩散反射型检测70CM12. E3JM-R4M4T-G定时型回归反射检测距离4M13.E3JM-R4M4-G回归反射检测距离4M14.OMRON欧姆龙光电开关E3F3-D11φ18扩散反射型检测距离10CM/DC10-30V15.E3F3-D12φ18扩散反射型检测距离30CM/DC10-30V16. E3F3-R61φ18回归反射检测距2M/DC10-30V17.E3F3-T61φ18对射型检测距离10M/DC10-30V18. E3S-2E4对射型检测距离2M/DC10-30V19.E3S-2E4对射型检测距离5M/DC10-30V20.E3S-AD11扩散反射型检测距离20CM/DC10-30V21.E3S-AD61扩散反射型/DC10-30V22. E3S-AR61回归反射DC10-30V23.E3S-AR11回归反射检测距离2M/DC10-30V24. E3S-AT11对射型检测距离7M/DC10-30V25.E3S-AT61对射型/DC10-30V26. E3S-CL22M E3S-DS10E4扩散反射型检测距10CM/DC10-30V27.E3S-DS10E41扩散反射型检测距离10CM/DC10-30V28.E3S-GS1E4槽型检测距离10MM/DC10-30V29.E3S-GS3E4槽型检测距离30M/DC10-30V E3S-GS3B4槽型检测距离30M/DC10-30V30.E3R-5E4对射型检测距离5M/DC10-30V31. E3R-DS30E4扩散反射型检测距离30CM/DC10-30V32.E3R-R2E4回归反射型检测距离2M/DC10-30V33.OMRON欧姆龙光电开关E3Z-D61扩散反射型检测距离100M/DC10-30V34.E3Z-D62扩散反射型检测距离100M/DC10-30V35.E3Z-D81扩散反射型检测距离100M/DC10-30V36.E3Z-D82扩散反射型检测距离100M/DC10-30V37.E3Z-R61回归反射型检测距离4M/DC10-30V38.E3Z-R82回归反射型检测距离4M/DC10-30V39. E3Z-T61对射型检测距离15M/DC10-30V40.OMRON欧姆龙光纤放大器E3X-A11通用型NPN输出DC10-30V41.E3X-NA11通用型NPN输出DC10-30V42. E3X-NA41通用型PNP输出DC10-30V43.E3X-NM11通用型NPN输出DC10-30V,4路输出。

E3JK-RR12光电开关

E3JK种类:不带支架或反射板的传感器电源电压检测方式形状检测距离输出形式型号AC/DC 自由电源型对射型 *1(投光器+受光器)40m(红色光)继电器E3JK-TR11 2M投光器: E3JK-TR11-L 2M受光器: E3JK-TR11-D 2M5m(红色光)E3JK-TR12 2M投光器: E3JK-TR12-L 2M受光器: E3JK-TR12-D 2M40m(红外线)E3JK-TR13 2M投光器: E3JK-TR13-L 2M受光器: E3JK-TR13-D 2M5m(红外线)E3JK-TR14 2M投光器: E3JK-TR14-L 2M受光器: E3JK-TR14-D 2M回归反射型(无M.S.R.功能)*27m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红色光)E3JK-RR11 2M7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红外线)E3JK-RR13 2M回归反射型(带M.S.R.功能)6m[100mm]*3(使用E39-R1时)10m[100mm](使用E39-R2时)(红色光)E3JK-RR12 2M扩散反射型2.5m(红色光)E3JK-DR11 2M300mm(红色光)E3JK-DR12 2M2.5m(红外线)E3JK-DR13 2M300mm(红外线)E3JK-DR14 2MDC 对射型 *1(投光器+受光器)40m(红色光) NPNE3JK-TN11 2M投光器: E3JK-TN11-L 2M受光器: E3JK-TN11-D 2MPNP E3JK-TP11 2M投光器: E3JK-TP11-L 2M 受光器: E3JK-TP11-D 2M5m(红色光) NPNE3JK-TN12 2M投光器: E3JK-TN12-L 2M受光器: E3JK-TN12-D 2M PNPE3JK-TP12 2M投光器: E3JK-TP12-L 2M受光器: E3JK-TP12-D 2M40m(红外线) NPNE3JK-TN13 2M投光器: E3JK-TN13-L 2M受光器: E3JK-TN13-D 2M PNPE3JK-TP13 2M投光器: E3JK-TP13-L 2M受光器: E3JK-TP13-D 2M5m(红外线) NPNE3JK-TN14 2M投光器: E3JK-TN14-L 2M受光器: E3JK-TN14-D 2M PNPE3JK-TP14 2M投光器: E3JK-TP14-L 2M受光器: E3JK-TP14-D 2M回归反射型(无M.S.R.功能)*2 7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红色光)NPN E3JK-RN11 2MPNP E3JK-RP11 2M7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红外线)NPN E3JK-RN13 2MPNP E3JK-RP13 2M回归反射型(带M.S.R.功能) 6m[100mm]*3(使用E39-R1时)10m[100mm](使用E39-R2时)(红色光)NPN E3JK-RN12 2MPNP E3JK-RP12 2M扩散反射型2.5m(红色光)NPN E3JK-DN11 2MPNP E3JK-DP11 2M 300mm(红色光)NPN E3JK-DN12 2MPNP E3JK-DP12 2M 2.5m(红外线)NPN E3JK-DN13 2MPNP E3JK-DP13 2M 300mm NPN E3JK-DN14 2M(红外线) PNP E3JK-DP14 2M *1. 对射型的标准价格、标准库存为投光器和受光器配套的产品。

E3JK-RR11光电开关
