从电偶极子的电场线方程谈起

电偶极子电像法电偶极子电像法是一种非常重要的电学分析方法，它可以帮助我们更好地理解电场的分布和电荷的作用。

在本文中，我们将详细介绍电偶极子电像法的原理、应用和局限性。

电偶极子是由两个等量但相反的电荷组成的系统，它们之间的距离非常小，可以看作是一个点电荷对。

在电偶极子中，两个电荷之间的距离越小，电偶极矩就越大。

电偶极子的电场分布可以用电偶极子矩阵来描述，它是一个向量，其大小等于电偶极子矩，方向指向正电荷到负电荷的方向。

在电偶极子电像法中，我们将一个电偶极子放置在一个无限大的均匀介质中，然后通过对称性和镜像原理来计算电场分布。

具体来说，我们可以将电偶极子看作是两个点电荷，然后在电偶极子的对称面上放置一个虚拟的点电荷，使得这个点电荷和电偶极子的对称面上的点电荷之间的距离相等。

这个虚拟的点电荷就是电偶极子的电像，它的电荷量等于电偶极子的电荷量，但是符号相反。

通过这种方法，我们可以得到电偶极子和电像之间的电场分布，从而更好地理解电场的分布和电荷的作用。

这种方法在电学分析中非常常用，可以帮助我们更好地理解电场的分布和电荷的作用。

二、电偶极子电像法的应用电偶极子电像法在电学分析中有很多应用，下面我们将介绍其中的一些。

1. 电荷分布电偶极子电像法可以帮助我们计算电荷分布的电场分布。

例如，在一个均匀介质中，如果有一个电荷分布，我们可以通过电偶极子电像法来计算电场分布，从而更好地理解电荷分布的作用。

2. 电容器电偶极子电像法可以帮助我们计算电容器的电场分布。

例如，在一个平行板电容器中，我们可以通过电偶极子电像法来计算电场分布，从而更好地理解电容器的工作原理。

3. 电磁波电偶极子电像法可以帮助我们计算电磁波的电场分布。

例如，在一个天线中，我们可以通过电偶极子电像法来计算电场分布，从而更好地理解电磁波的传播和接收。

三、电偶极子电像法的局限性虽然电偶极子电像法在电学分析中非常有用，但是它也有一些局限性。

下面我们将介绍其中的一些。

电荷及电偶极子电场分布的实验心得
电荷及电偶极子的电场分布是物理学中的基本概念，在实验中可以通过一些简单的装置和测量手段来观察和研究。

观察电荷电场分布的方法之一是使用电荷感应仪。

我们可以将电荷感应仪的探测头移到不同位置，记录下每个位置上的电场强度大小。

然后，根据电场强度与距离的关系，可以绘制出电荷的电场线分布图。

从实验中可以看到，电场线是从正电荷指向负电荷，而且电场线越靠近电荷，电场强度越大。

这与电场的基本特性相符。

接下来，我们可以进行电偶极子的电场分布实验。

一种简单的方法是使用摆线器。

我们可以在摆线器上设置两个点电荷，然后通过调整两个电荷的距离和极性，以及探测头的位置，来观察电场强度的变化。

实验中可以观察到，电偶极子的电场分布呈现出特殊的形状，中心位置处电场强度最强，而离中心远离的地方电场强度逐渐减弱。

通过这些实验，我们可以更直观地了解电荷及电偶极子的电场分布规律，并验证理论模型的准确性。

在实际中，这些电场分布的实验心得对于电场的应用和研究具有重要的指导意义。

电偶极子电场强度的推导求梯度方程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电偶极子电场强度的推导求梯度方程概述电偶极子是电磁学中的基本概念之一，它由两个相等大小、相反方向的电荷组成。

实验1模拟电偶极子的电场和等位线实验二模拟电偶极子的电场和等位线实验目的：1、了解并掌握MATLAB 软件，熟练运用MATLAB 语言进行数值运算。

2、熟练掌握电偶极子所激发出的静电场的基本性质3、掌握等位线与电力线的绘制方法实验要求：1、通过编程，完成练习中的每个问题，熟练掌握MATLAB 的基本操作。

2、请将原程序以及运行结果写成word 文档以方便检查实验内容：一、相关概念回顾对于下图两个点电荷形成的电场两个电荷共同产生的电位为：2101201211()4π4πp r r q q r r r r φεε-=-=其中距离分别为1r =，2r =电场强度与电位的关系是p φ=-?E等位线函数为: (,,)x y z C φ= 电力线函数为：d d y x E E x y=二、实验步骤1、打开MATLAB 软件，新建命令文档并保存，并在文档中输入程序。

2、输入点电荷q1的坐标（q1x ，q1y ）, 以及q1所带的电量。

调用input 函数。

如果不知道该函数的使用方法可在MATLAB 命令行处键入 doc input 。

3、输入点电荷q1的坐标（q1x ，q1y ）, 以及q1所带的电量。

4、定义比例常系数90194πe ε=，命令为k=9e9。

5、定义研究的坐标系范围为[][]5,5,5,5x y ∈-∈-,步长值为0.1。

6、将x,y 两组向量转化为二维坐标的网点结构，函数为meshgrid 。

命令为[X,Y]=meshgrid(x,y)，如果不知道该函数的使用方法可在MATLAB 命令行处键入 doc meshgrid 。

7、计算任意一点与点电荷之间的距离r，公式为1r =，2r =8、计算由q1,q2两个点电荷共同产生的电势01211()4πq V r r ε=- 9、注意，由于在q1和q2位置处计算电势函数为无穷大或者无穷小，因此要把这两点去掉掉，以方便下面绘制等势线。

具体命令可参考Vinf1=find(V==inf);V(Vinf1)=NaN;Vinf2=find(V==-inf);V(Vinf2)=NaN;如果是可以解释这四句话的原理，可以有加分！10、根据天长强度与电位函数的关系φ=-?E ，可直接计算E ，调用gradient 函数。

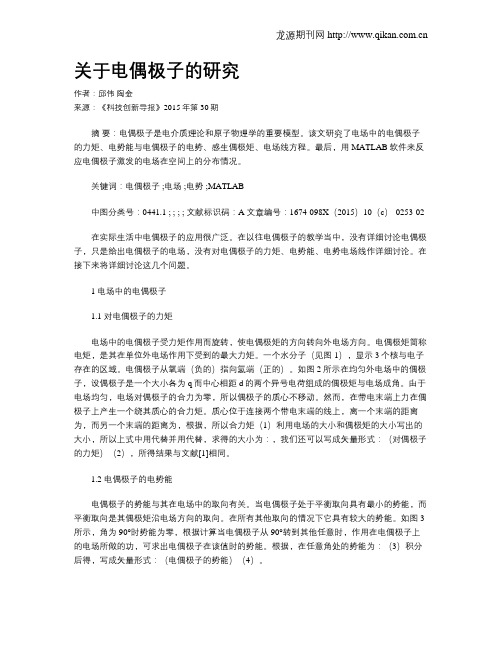

关于电偶极子的研究作者：邱伟陶金来源：《科技创新导报》2015年第30期摘要：电偶极子是电介质理论和原子物理学的重要模型。
