第7章 第23讲 尺规作图

第二十三讲尺规作图命题点1 五种基本尺规作图类型一判定作图结果1．（2022•德州）在△ABC中，根据下列尺规作图的痕迹，不能判断AB与AC 大小关系的是（）A．B．C．D．2．（2022•益阳）如图，在△ABC中，BD平分∠ABC，以点A为圆心，以任意长为半径画弧交射线AB，AC于两点，分别以这两点为圆心，以适当的定长为半径画弧，两弧交于点E，作射线AE，交BD于点I，连接CI，以下说法错误的是（）A．I到AB，AC边的距离相等B．CI平分∠ACBC．I是△ABC的内心D．I到A，B，C三点的距离相等3．（2022•盘锦）如图，线段AB是半圆O的直径．分别以点A和点O为圆心，大于的长为半径作弧，两弧交于M，N两点，作直线MN，交半圆O于点C，交AB于点E，连接AC，BC，若AE＝1，则BC的长是（）A．B．4C．6D．4．（2022•长春）如图，在△ABC中，根据尺规作图痕迹，下列说法不一定正确的是（）A．AF＝BF B．AE＝ACC．∠DBF+∠DFB＝90°D．∠BAF＝∠EBC 5．（2022•威海）过直线l外一点P作直线l的垂线PQ．下列尺规作图错误的是（）A．B．C．D．6．（2022•舟山）用尺规作一个角的角平分线，下列作法中错误的是（）A．B．C．D．类型二根据作图步骤进行计算、证明或结论判断7．（2022•淄博）如图，在△ABC中，AB＝AC，∠A＝120°．分别以点A和C 为圆心，以大于AC的长度为半径作弧，两弧相交于点P和点Q，作直线PQ 分别交BC，AC于点D和点E．若CD＝3，则BD的长为（）A．4B．5C．6D．7 8．（2022•黄石）如图，在△ABC中，分别以A，C为圆心，大于AC长为半径作弧，两弧分别相交于M，N两点，作直线MN，分别交线段BC，AC于点D，E，若AE＝2cm，△ABD的周长为11cm，则△ABC的周长为（）A．13cm B．14cm C．15cm D．16cm 9．（2022•资阳）如图所示，在△ABC中，按下列步骤作图：第一步：在AB、AC上分别截取AD、AE，使AD＝AE；第二步：分别以点D和点E为圆心、适当长（大于DE的一半）为半径作圆弧，两弧交于点F；第三步：作射线AF交BC于点M；第四步：过点M作MN⊥AB于点N．下列结论一定成立的是（）A．CM＝MN B．AC＝AN C．∠CAM＝∠BAM D．∠CMA＝∠NMA 10．（2022•锦州）如图，在矩形ABCD中，AB＝6，BC＝8，分别以点A和C为圆心，以大于的长为半径作弧，两弧相交于点M和N，作直线MN分别交AD，BC于点E，F，则AE的长为（）A．B．C．D．11．（2022•聊城）如图，△ABC中，若∠BAC＝80°，∠ACB＝70°，根据图中尺规作图的痕迹推断，以下结论错误的是（）A．∠BAQ＝40°B．DE＝BD C．AF＝AC D．∠EQF＝25°12．（2022•百色）如图，是求作线段AB中点的作图痕迹，则下列结论不一定成立的是（）A．∠B＝45°B．AE＝EB C．AC＝BC D．AB⊥CD 13．（2022•营口）如图，在△ABC中，AB＝AC，∠A＝36°，由图中的尺规作图得到的射线与AC交于点D，则以下推断错误的是（）A．BD＝BC B．AD＝BD C．∠ADB＝108°D．CD＝AD 14．（2022•鄂州）如图，直线l1∥l2，点C、A分别在l1、l2上，以点C为圆心，CA长为半径画弧，交l1于点B，连接AB．若∠BCA＝150°，则∠1的度数为（）A．10°B．15°C．20°D．30°15．（2022•枣庄）如图，在矩形ABCD中，按以下步骤作图：①分别以点B和D 为圆心，以大于BD的长为半径作弧，两弧相交于点E和F；②作直线EF 分别与DC，DB，AB交于点M，O，N．若DM＝5，CM＝3，则MN＝．16．（2022•辽宁）如图，在△ABC中，AB＝AC，∠B＝54°，以点C为圆心，CA长为半径作弧交AB于点D，分别以点A和点D为圆心，大于AD长为半径作弧，两弧相交于点E，作直线CE，交AB于点F，则∠ACF的度数是．类型三依据要求直接作图17．（2022•淮安）如图，已知线段AC和线段a．（1）用直尺和圆规按下列要求作图．（请保留作图痕迹，并标明相应的字母，不写作法）①作线段AC的垂直平分线l，交线段AC于点O；②以线段AC为对角线，作矩形ABCD，使得AB＝a，并且点B在线段AC的上方．（2）当AC＝4，a＝2时，求（1）中所作矩形ABCD的面积．18．（2022•襄阳）如图，在△ABC中，AB＝AC，BD是△ABC的角平分线．（1）作∠ACB的角平分线，交AB于点E（尺规作图，不写作法，保留作图痕迹）；（2）求证：AD＝AE．19．（2022•宁夏）如图，四边形ABCD中，AB∥DC，AB＝BC，AD⊥DC于点D．（1）用尺规作∠ABC的角平分线，交CD于点E；（不写作法，保留作图痕迹）（2）连接AE．求证：四边形ABCE是菱形．20．（2022•赤峰）如图，已知Rt△ABC中，∠ACB＝90°，AB＝8，BC＝5．（1）作BC的垂直平分线，分别交AB、BC于点D、H；（要求：尺规作图，不写作法，保留作图痕迹）（2）在（1）的条件下，连接CD，求△BCD的周长．类型四转化类作图21．（2022•陕西）如图，已知△ABC，CA＝CB，∠ACD是△ABC的一个外角．请用尺规作图法，求作射线CP，使CP∥AB．（保留作图痕迹，不写作法）命题点２无刻度直尺作图类型一网格中作图22．（2022•长春）图①、图②、图③均是5×5的正方形网格，每个小正方形的边长均为1，其顶点称为格点，△ABC的顶点均在格点上．只用无刻度的直尺，在给定的网格中，按下列要求作图，保留作图痕迹．（1）网格中△ABC的形状是；（2）在图①中确定一点D，连结DB、DC，使△DBC与△ABC全等；（3）在图②中△ABC的边BC上确定一点E，连结AE，使△ABE∽△CBA；（4）在图③中△ABC的边AB上确定一点P，在边BC上确定一点Q，连结PQ，使△PBQ∽△ABC，且相似比为1：2．23．（2022•江西）如图是4×4的正方形网格，请仅用无刻度的直尺按要求完成以下作图（保留作图痕迹）．（1）在图1中作∠ABC的角平分线；（2）在图2中过点C作一条直线l，使点A，B到直线l的距离相等．类型二根据图形性质作图24．（2022•湖北）已知四边形ABCD为矩形，点E是边AD的中点，请仅用无刻度的直尺完成下列作图，不写作法，保留作图痕迹．（1）在图1中作出矩形ABCD的对称轴m，使m∥AB；（2）在图2中作出矩形ABCD的对称轴n，使n∥AD．25．（2022•无锡）如图，△ABC为锐角三角形．（1）请在图1中用无刻度的直尺和圆规作图：在AC右上方确定点D，使∠DAC＝∠ACB，且CD⊥AD；（不写作法，保留作图痕迹）（2）在（1）的条件下，若∠B＝60°，AB＝2，BC＝3，则四边形ABCD的面积为．26．（2022•绥化）已知：△ABC．（1）尺规作图：用直尺和圆规作出△ABC内切圆的圆心O．（只保留作图痕迹，不写作法和证明）（2）如果△ABC的周长为14cm，内切圆的半径为1.3cm，求△ABC的面积．27．（2022•扬州）【问题提出】如何用圆规和无刻度的直尺作一条直线或圆弧平分已知扇形的面积？【初步尝试】如图1，已知扇形OAB，请你用圆规和无刻度的直尺过圆心O 作一条直线，使扇形的面积被这条直线平分；【问题联想】如图2，已知线段MN，请你用圆规和无刻度的直尺作一个以MN为斜边的等腰直角三角形MNP；【问题再解】如图3，已知扇形OAB，请你用圆规和无刻度的直尺作一条以点O为圆心的圆弧，使扇形的面积被这条圆弧平分．（友情提醒：以上作图均不写作法，但需保留作图痕迹）。

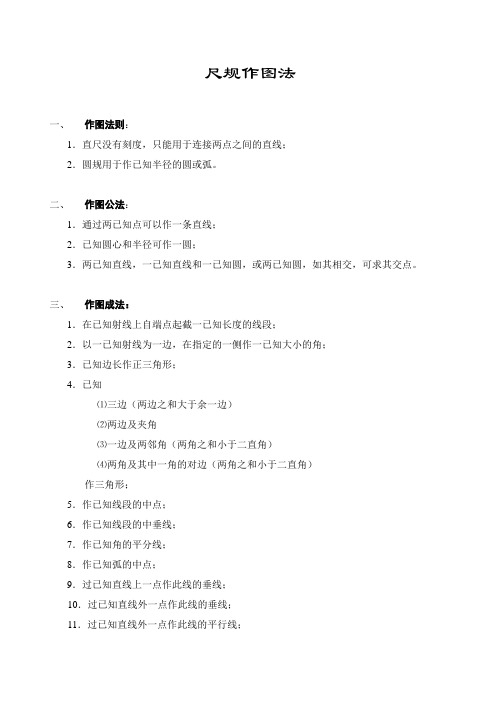

尺规作图法一、作图法则：1．直尺没有刻度，只能用于连接两点之间的直线；2．圆规用于作已知半径的圆或弧。

二、作图公法：1．通过两已知点可以作一条直线；2．已知圆心和半径可作一圆；3．两已知直线，一已知直线和一已知圆，或两已知圆，如其相交，可求其交点。

三、作图成法：1．在已知射线上自端点起截一已知长度的线段；2．以一已知射线为一边，在指定的一侧作一已知大小的角；3．已知边长作正三角形；4．已知⑴三边（两边之和大于余一边）⑵两边及夹角⑶一边及两邻角（两角之和小于二直角）⑷两角及其中一角的对边（两角之和小于二直角）作三角形；5．作已知线段的中点；6．作已知线段的中垂线；7．作已知角的平分线；8．作已知弧的中点；9．过已知直线上一点作此线的垂线；10．过已知直线外一点作此线的垂线；11．过已知直线外一点作此线的平行线；12．已知斜边及一腰（斜边大于腰），作直角三角形；13．已知边长作正方形；14．已知弦及内接角，作弓形；15．作已知三角形的外接圆、内切圆、旁切圆；16．过圆上一点作此圆的切线；17．过圆外一点作此圆的切线；18．作两个已知圆的公切线；19．作已知圆的内接三角形、正方形、正六边形；20．作已知圆的外切三角形、正方形、正六边形；21．作一线段使等于已知n 条线段之和；22．作一线段使等于已知两条线段之差；23．作一线段使等于一已知线段的n 倍（n 是自然数）；24．n 等分已知线段；25．作一线段使等于已知线段的n 分之m ，（m 、n 都 是自然数）；26．内分或外分一已知线段，使所得分比等于已知的两线段之比；27．按已知的n 条线段所组成的连比，将一已知线段分为n 段；28．作一线段x ，使有b a =x c，其中，a 、b 、c 都是已知线段；（比例第四项作图）29．作一线段x=ab ，其中，a 、b 都是已知线段；(比例中项作图)30．作一线段x=a p ，其中，a 是已知线段，p 是有理数。
