二级斜齿齿轮减速器
的测绘
《机械制图与技术测量课程设计》评阅书
摘要
本课程的目的是在学习了机件的表达方法、零件图和装配图的基础上，进一步培养学生绘制和阅读工程图样的能力，为后续课程的学习和课程设计、毕业设计打下坚实的基础。同时还要培养学生查阅机械制图国家标准和有关手册的能力。首先做测绘前的准备工作，领取部件、量具、工具等，准备绘图工具、图纸；全面分析了解测绘对象的用途、性能、工作原理、结构特点以及装配关系等；绘制装配示意图；拆卸零件，绘制零件草图；量注尺寸，确定并标注有关技术要求；绘制零件图。
关键词：
二级圆柱齿轮减速器，测绘，草图，零件图.
目录
《机械制图与技术测量课程设计》评阅书 .............................................................................I
一、设计任务 (1)
二、装配体（齿轮泵或减速器）工作原理 (1)
1、装配图表达方法; (1)
2、装配体功用和工作原理； (2)
1、各零件的作用； (2)
2、各零件装配关系； (3)
3、各零件的结构形式和技术要求； (3)
4、装拆装配体。 (4)
四、典型零件的测绘 (4)
1.斜齿齿轮测绘 (4)
2、该零件各要素的测量方法； (4)
3、斜齿齿轮各要素的测量尺寸 (5)
4、处理后的最终尺寸，以及由测量尺寸确定的零件的其 (5)
各部分参数。 (5)
五、典型零件工作图说明及其技术要求选用 (6)
六、总结 (6)
七、参考文献 (7)
一、设计任务
1)按给定的原始数据，传动方案，设计减速器装置。
2)减速器装配图1张（A0）。
3)零件图（齿轮、轴）2张（A3）
4)设计说明书一份。
二、装配体（齿轮泵或减速器）工作原理
1、装配图表达方法;
装配图的表达方法，如《机械制图与公差》p81，第7章机件的表达方法所介绍包括基本视图，向视图，局部视图，斜视图，及剖视图和断面图等，在装配图中同样适用。此外，装配图中还有一些规定画法和特殊画法。
?规定画法
1. 零件间接触面、配合面的画法相邻接触面和配合面，只画一条轮廓线。无论间隙大小，均要画成两条轮廓线。
2．装配图中剖面符号的画法,装配图中相邻两个金属零件的剖面线，必须以不同方向或不同的间隔画出.同一零件的剖面线方向、间隔必须完全一致.
3．在装配图中，对于紧固件及轴、球、手柄、键、连杆等实心零件，若沿纵向剖切且剖切平面通过其对称平面或轴线时,这些零件均按不剖绘制。如需表明零件的凹槽、键槽、销孔等结构,可用局部剖视表示.
?特殊画法
1.拆卸画法
在装配图的某一视图中，为表达一些重要零件的内、外部形状，可假想拆去一个或几个零件后绘制该视图。
2.假想画法
在装配图中，为了表达与本部件有在装配关系但又不属于本部件的相邻零、部件时，可用双点画线画出相邻零、部件的部分轮廓在装配图中，当需要表达运动零件的运动范围或极限位置时，也可用双点。画线画出该零件在极限位置处的轮廓。
3、单独表达某个零件的画法
在装配图中，当某个零件的主要结构在其他视图中未能表示清楚，而该零件的形状对部件的工作原理和装配关系的理解起着十分重要的作用时，可单独画出该零件的某一视图。
4、简化画法
（1）．在装配图中，若干相同的零、部件组，可详细地画出一组，其余只需用点画线表示其位置即可。
（2）．在装配图中，零件的工艺结构，如倒角、圆角、退刀槽、拔模斜度、滚花等均可不画。
2、装配体功用和工作原理；
功用：介于机械中原动机与工作机之间，主要将原动机的运动和动力传给工作机，在此起减速作用，并协调二者的转速和转矩，在目前用于传递动力与运动的机构中,减速机的应用范围相当广泛,几乎在各式机械的传动系统中都可以见到它的踪迹,从交通工具的船舶,汽车,机车,建筑用的重型机具,机械工业所用的加工机具及自动化生产设备,到日常生活中常见的家电,钟表等等.其应用从大动力的传输工作,到小负荷,精确的角度传输都可以见到减速机的应用,且在工业应用上,减速机具有减速及增加转矩功能,因此广泛应用在速度与扭矩的转换设备.
工作原理: 就是利用各级齿轮传动来达到降速的目的.减速器就是由各级齿轮副组成的.比如用小齿轮带动大齿轮就能达到一定的减速的目的,再采用多级这样的结构,就可以大大降低转速了. 减速机一般用于低转速大扭矩的传动设备，把电动机.内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。减速机是一种动力传达机构，利用齿轮的速度转换器，将马达的回转数减速到所要的回转数，并得到较大转矩的机构。
三、装配体中各零件的装配关系和装拆顺序
1、各零件的作用；
（1）主件
①轴：主要功用是直接支承回转零件，以实现回转运动并传递动力。
②轴承：用来支承轴或轴上回转零件、保持轴的旋转精度、减小磨擦和磨损。
③齿轮：用来传递任意轴间的运动和动力，在此起传动及减速作用。
机械设计课程设计2010-2011第2学期 姓名： 班级： 指导教师： 成绩： 日期：2011 年4 月
摘要 课程设计是考察学生全面掌握基本理论知识的重要环节。本次设计的是二级斜齿轮减速器，减速器是用于电动机和工作机之间的独立闭式传动装置。本减速器属于二级斜齿轮减速器（电机—联轴器—减速器—联轴器—带式运输机），本课程设计包括：设计方案、电机选择、传动装置的设计及传动比分配、各轴运动参数、齿轮设计、轴的设计、联轴器和轴承选择及校核、键的校核、减速器的润滑及密封、减速器的附件选择。设计参数的确定和方案的选择都是通过查询有关资料所得。 关键字：二级斜齿轮，减速器，轴
ABSTRACT Curriculum design is to investigate the students grasp the important aspects of the basic theoretical knowledge. The design of the second helical gear reducer, reducer motor and working machine is used to separate between the closed transmission. This reducer is Helical Gear Reducer (Motor - Coupling - Reducer - Coupling - belt conveyor), the curriculum includes: design, motor selection, design and transmission gear ratio distribution, the Axis motion parameters, gear design, shaft design, shaft coupling and bearing selection and verification, key checking, gear lubrication and seal, reducer attachment options. Design parameters and program options are obtained by querying the information. Key words:Helical Gear，Reducer，Axis
目录 一课程设计书 2 二设计要求2三设计步骤2 1. 传动装置总体设计方案 3 2. 电动机的选择 4 3. 确定传动装置的总传动比和分配传动比 5 4. 计算传动装置的运动和动力参数 5 5. 设计V带和带轮 6 6. 齿轮的设计 8 7. 滚动轴承和传动轴的设计 19 8. 键联接设计 26 9. 箱体结构的设计 27 10.润滑密封设计 30 11.联轴器设计 30 四设计小结31 五参考资料32
一. 课程设计书 设计课题: 设计一用于带式运输机上的两级展开式圆柱齿轮减速器.运输机连续单向运转,载荷变化不大,空载起动,卷筒效率为0.96(包括其支承轴承效率的损失),减速器小批量生产,使用期限8年(300天/年),两班制工作,运输容许速度误差为5%,车间有三相交流,电压380/220V 表一: 二. 设计要求 1.减速器装配图一张(A1)。 2.CAD绘制轴、齿轮零件图各一张(A3)。 3.设计说明书一份。 三. 设计步骤 1. 传动装置总体设计方案 2. 电动机的选择 3. 确定传动装置的总传动比和分配传动比 4. 计算传动装置的运动和动力参数 5. 设计V带和带轮 6. 齿轮的设计 7. 滚动轴承和传动轴的设计 8. 键联接设计 9. 箱体结构设计 10. 润滑密封设计 11. 联轴器设计
1.传动装置总体设计方案: 1. 组成：传动装置由电机、减速器、工作机组成。 2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀， 初步确定传动系统总体方案如:传动装置总体设计图所示。 选择V 带传动和二级圆柱斜齿轮减速器（展开式）。 传动装置的总效率a η 5423321ηηηηηη=a ＝0.96×3 98.0×295.0×0.97×0.96＝0.759； 1η为V 带的效率,1η为第一对轴承的效率， 3η为第二对轴承的效率，4η为第三对轴承的效率， 5η为每对齿轮啮合传动的效率（齿轮为7级精度，油脂润滑. 因是薄壁防护罩,采用开式效率计算)。
成绩：_______ 《机械产品设计》 项目设计说明书 设计题目：带式输送机传动装置设计 专业班级：机制2014-- 2班 学生姓名： 学号： 120202217 指导教师：李秋生 河北工程大学科信学院 2014 年 12月 10 日
目录 第一章设计任务书 (2) 第二章传动系统方案的总体设计 (3) 第三章V带传动的设计计算 (5) 第四章高速级齿轮设计 (7) 第五章低速级齿轮传动设计 (10) 第六章各轴设计方案 (14) 第七章轴的强度校核 (21) 第八章滚动轴承选择和寿命计算 (25) 第九章键连接选择和校核 (26) 第十章联轴器的选择和计算 (28) 第十一章润滑和密封形式的选择 (28) 第十二章箱体及附件的结构设计和选择 (29) 总结 (30) 参考资料 (31)
第一章设计任务书 一、设计题目：胶带输送机传动系统设计 1、机器的功能要求 胶带输送机是机械厂流水作业线上运送物料常用设备之一，其主要功能是由输送带完成运送机器零、部件的工作。 2、机器工作条件 （1）载荷性质单向运输，载荷较平稳； （2）工作环境室内工作，有粉尘，环境温度不超过35°C； （3）运动要求输送带运动速度误差不超过5%；滚筒传动效率为0.96； （4）使用寿命8年，每年350天，每天16小时； （5）动力来源电力拖动，三相交流，电压380/220V； （6）检修周期半年小修，二年中修，四年大修； （7）生产条件中型机械厂，小批量生产。 3、工作装置技术数据 （1）输送带工作拉力：F=3.4kN； （2）输送带工作速度：V=2.1m/s； （3）滚筒直径：D=550mm。 二、设计任务 1、设计工作内容 （1）胶带输送机传动系统方案设计（包括方案构思、比选、决策）； （2）选择电动机型号及规格； （3）传动装置的运动和动力参数计算； （4）减速器设计(包括传动零件、轴的设计计算，轴承、连接件、润滑和密封方式选择，机体 结构及其附件的设计)； （5）V带传动选型设计； （6）联轴器选型设计； （7）绘制减速器装配图和零件工作图； （8）编写设计说明书； （9）设计答辩。 2、提交设计成品 需要提交的设计成品：纸质版、电子版（以班级学号＋中文姓名作为文件名）各1份。内容包括：
目录 1. 电动机选择 2. 主要参数计算 3. V带传动的设计计算 4. 减速器斜齿圆柱齿轮传动的设计计算 5. 机座结构尺寸计算 6. 轴的设计计算 7. 键、联轴器等的选择和校核 8. 润滑材料及齿轮、轴承的润滑方法9．减速器附件及其说明 10. 参考文献
一、电动机的选择 首先计算工作机有效功率： 48000.6P 2.881000 1000 W F v K W ?= = = 式中，F ——传送带的初拉力； v ——传送带的带速。 从原动机到工作机的总效率： 4 2 3 4 2 3 123450.960.990.970.980.960.784ηηηηηη∑==????= 式中，1η——v 带传动效率，10.96η=； 2η——轴承传动效率，20.99η=； 3η——齿轮啮合效率，30.97η=； 4η——联轴器传动效率，40.98η=； 5η——卷筒传动效率，50.96η= 则所需电动机功率： 2.88 3.67kW 0.784 W d P P kW η∑ = = = 工作机（套筒）的转速： W 6010001000600.6 n /m in 57.3/m in 200 V r r D ππ???= = =? 由参考文献1表9.2，两级齿轮传动840i =-，所以电动机的转速范围为： =d n ' i ∑W n =(8~40)×57.3=（458.4~2292）min r 符合这一范围的同步转速为750 r/min 、1000 r/min 、1500 r/min 三种。综合考虑电动机和传动装置的尺寸、质量及价格等因素，为使传动装置结构紧凑，决定选用同步转速为1000 r/min 的电动机。 根据电动机的类型、容量和转速，由参考文献[2]表15.1，选定电动机型号为Y132M1-6，其主要性能如下表所示。
二级展开式双级斜齿圆柱齿轮减速器
目录 一、第一章节 (1) （一）、课程设计的设计内容 (1) （二）、电动机选择 (2) （三）、确定总传动比及分配各级传动比 (3) 二、第二章节 (5) （一）、选择齿轮材料、热处理方式和精度等级 (5) （二）、轮齿校核强度计算 (5) 1、高速级 (5) 2、低速级 (9) 三、第三章节 （一）减速器轴及轴承装置、键的设计……………………………… 1、１轴（输入轴）及其轴承装置、键的设计……………………… 2、２轴（中间轴）及其轴承装置、键的设计……………………… 3、３轴（输出轴）及其轴承装置、键的设计……………………… （二）润滑与密封……………………………………………………… (三)箱体结构尺寸…………………………………………………… 设计总结………………………………………………………… 参考文献…………………………………………………………
一、 第一章节 （一）、课程设计的设计内容 1、设计数据及要求 （1）、F=4800N d=500mm v=1.25m/s 机器年产量：小批；机器工作环境：有粉尘； 机器载荷特性：较平稳；机器的最短工作年限：8年；其传动转动装置图如下图1-1所示。 （2）课程设计的工作条件设计要求： ①误差要求：运输带速度允许误差为带速度的±5%； ②工作情况：连续单向运转，载荷平稳； 图1.1双级斜齿圆柱齿轮减速器
③制造情况：小批量生产。 （二）、 电动机的选择 1 选择电动机的类型 按按照设计要求以及工作条件，选用一般Y 型全封闭自扇冷式笼型三相异步电动机，电压为380V 。 2、工作机所需的有效功率 由文献7中3.1试得 n 9550T P ?= 式中：P —工作机所需的有效功率（KW ） T —运输带所需扭矩（N ·m ） n —运输带的转动速度 3、 电动机的功率选择 根据文献【2】中查得联轴器（弹性）99.01=η，轴承 99.02=η，齿轮 97.03=η 滚筒 96.04=η 传动装置的总共率：833.096.097.099.099.024242 34221=???=???=∑ηηηηη 电动机所需的工作功率：Kw P P d 508.6833 .0100025 .14800=??= = ∑η 电动机工作功率：Kw P P d 61000 25 .148001000=?== 卷筒轴工作的转速：min /77.47500 14.31000 6025.1d r v n =???== π 确定电动机的转速min /22.38500 14.31000 60100060r d v n w =??=?= π 电动机转速的可选范围： m in /8.152876.305)408(22.38r i n n w d ～～=?='?= 取1000。 4、选择电动机 选电动机型号为Y132M —4，同步转速1500r/min ，满载转速970r/min ，额定功率7.5Kw （三）、 确定总传动比及分配各级传动比 1、传动装置的总传动比
目录 一、设计任务 (1) 二、电动机的选择及功率的计算 (2) 三、分配传动比 (2) 四、传动装置的运动及动力参数计算 (2) 五、齿轮设计计算 (2) 六、轴的设计计算 (9) 七、轴的强度校核 (14) 八、滚动轴承的选择 (16) 九、键的选择及校核 (16) 十、联轴器的选择 (16) 十一、总结 (17) 十二、参考资料 (18)
机械设计基础课程设计 一、设计任务 1、题目：带式运输机的传动装置 2、原始数据:数据编号 ( A5 ) 数据编号A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 运输带工作拉力2000 2000 2200 2300 2600 2800 3000 2500 3000 2200 运输带工作速度 1.0 1.1 1.1 1.1 1.1 1.4 0.8 1.1 1.5 1.6 卷筒直径250 220 240 320 200 350 250 400 400 450 3、机器的工作条件:三班制,连续单向运转,载荷平稳,室内工作,有粉尘(带式运输机的效率已经在F中考虑) 4、使用年限:十年,大修期三年 5、生产批量:10万台 6、生产条件:中等规模机械厂,可加工8~9级精度齿轮及蜗轮 7、动力来源:电力,三相交流(220/380) 8、运输带速度允许误差:5% 9、设计工作量: (1)减速器装配图一张(A0) (2)零件图两张，一轴和二齿轮(A3) (3)设计说明书一份 10、传动方案:
二、电动机的选择及功率的计算 1电动机的选择 一般电动机均采用三相交流电动机，如无特殊要求都采用三相交流异步电 (1)工作机所需功率 P W=F W·V W/1000=2600·1.1/1000=2.98(kw) (2)电动机所需功率 P0=P W/η=2.98/0.904=3.296(kw) 2η为式中电动机到滚筒工作轴的传动装置总效率 η=η带η齿轮η2轴承η联轴器=0.96·0.97·0.992·0.99=0.904 3、电动机的选择 电动机的额定功率： P≥P W/η= F W·V W/η=3.296（kw）查表取P=4 （kw） 4、确定电动机的转数： （1）滚筒轴的工作转速为： n W=60×1000V W/∏D=60×1000×1.1/∏×200=105.04 （r/min） 式中：V W-----皮带输送机的带速 D----滚筒的直径 V带传动i带=2～4，一级齿轮减速器i齿轮=3～5， 传动装置总传动比i总=6～20 （1）电动机的转速： n W =i总n m= (6～20 ) 105.04=630.24 ～2100.8 （r/min） 式中：iˊ是由电动机到工作机的减数比 iˊ=i1ˊ·i2ˊ·i3ˊ····inˊ i1ˊ·i2ˊ·i3ˊ····inˊ是各级传动比的范围。 按nˊ的范围选取电动机的转速n (2)常用机械传动比的范围见附表2
课程设计说明书题目： 二级学院 年级专业 学号 学生姓名 指导教师 教师职称
目录 第一部分绪论 (1) 第二部分课题题目及主要技术参数说明 (1) 2.1 课题题目 (1) 2.2 主要技术参数说明 (1) 2.3 传动系统工作条件 (1) 2.4 传动系统方案的选择 (2) 第三部分减速器结构选择及相关性能参数计算 (2) 3.1 减速器结构 (2) 3.2 电动机选择 (2) 3.3 传动比分配 (3) 3.4 动力运动参数计算 (3) 第四部分齿轮的设计计算 (4) 4.1 齿轮材料和热处理的选择 (4) 4.2 齿轮几何尺寸的设计计算 (4) 4.3 齿轮的结构设计 (8) 第五部分轴的设计计算 (10) 5.1 轴的材料和热处理的选择 (10) 5.2 轴几何尺寸的设计计算 (10) 5.2.1 按照扭转强度初步设计轴的最小直径 (11) 5.2.2 轴的结构设计 (11) 5.2.3 轴的强度校核 (14) 第六部分轴承、键和联轴器的选择 (16) 6.1 轴承的选择及校核 (16) 6.2 键的选择计算及校核 (17) 6.3 联轴器的选择 (18) 第七部分减速器润滑、密封及箱体主要结构尺寸的计算 (18) 7.1 润滑的选择确定 (18) 7.2 密封的选择确定 (18) 7.3减速器附件的选择确定 (19) 7.4箱体主要结构尺寸计算 (19) 第八部分总结 (20) 参考文献 (21)
计 算 及 说 明 计算结果 第一部分 绪论 随着现代计算技术的发展和应用,在机械设计领域,已经可以用现代化的设计方法和手段,从众多的设计方案中寻找出最佳的设计方案,从而大大提高设计效率和质量。在进行机械设计时,都希望得到一个最优方案，这个方案既能满足强度、刚度、稳定性及工艺性能等方面的要求,又使机械重量最轻、成本最低和传动性能最好。然而,由于传统的常规设计方案是凭借设计人员的经验直观判断,靠人工进行有限次计算做出的,往往很难得到最优结果。应用最优化设计方法,使优化设计成为可能。 斜齿圆柱齿轮减速器是一种使用非常广泛的机械传动装置,它具有结构紧凑、传动平稳和在不变位的情况下可凑配中心距等优点。我国目前生产的减速器还存在着体积大,重量重、承载能力低、成本高和使用寿命短等问题,对减速器进行优化设计,选择最佳参数,是提高承载能力、减轻重量和降低成本等完善各项指标的一种重要途径。 培养了我们查阅和使用标准、规范、手册、图册及相关技术资料的能力以及计算、绘图数据处理、计算机辅助设计方 第二部分 课题题目及主要技术参数说明 2.1 课题题目 一级斜齿圆柱齿轮减速器（用于带式输送机传动系统中的减速器） 2.2 主要技术参数说明 输送带的最大有效拉力F=2.3KN ，输送带的工作速度V=1.5m/s ，输送机滚筒直径D=300mm 。 2.3 传动系统工作条件 带式输送机连续单向运转，载荷较平稳，两班制工作，每班工作8小时，空载启动，工作期限为八年，每年工作280天；检修期间隔为三年。在中小型机械厂小批量生产。 2.4 传动系统方案的选择 F=2.3KN V=1.5m/s D=300mm
目录 一、课程设计任务书 -------------------------------------- 1 二、传动方案的初步拟定----------------------------------- 2 三、电机的选择 ------------------------------------------ 3 四、确定传动装置的有关的参数----------------------------- 5 五、齿轮传动的设计 -------------------------------------- 8 六、轴的设计计算 --------------------------------------- 18 八、滚动轴承的选择及校核计算---------------------------- 25 九、连接件的选择 --------------------------------------- 27 十、减速箱的附件选择 ----------------------------------- 30十一、润滑及密封 --------------------------------------- 31十二、课程设计小结 ------------------------------------- 32十三、参考资料目录 ------------------------------------- 33
一、课程设计任务书 题目：二级斜齿圆柱齿轮减速器设计 工作条件：单向运转，轻微震动，连续工作，两班制，使用8年。 原始数据：滚筒圆周力F=3500N ；卷筒转速n=60(rpm)；滚筒直径D=300mm 。 减速器 联轴器联轴器 电动机 卷 筒
路漫漫其修远兮，吾将上下而求索- 百度文库 1
2
3
4 规格及标准代号零件名称 序号 B14B13B19B17B16B15B18B21B20B22数量 材料 1.装配前箱体与其他铸件不加工面应清理干净，除去毛边毛刺，并浸涂防锈漆； 2.零件在装配前用煤油清洗，轴承用汽油清洗干净，凉干后表面应涂油； 3.齿轮装配后应用涂色法检查接触斑点，圆柱齿轮沿齿高不小于40%，沿齿长 不小于50%； 4.调整，固定齿轮时应留有轴向间隙0.2-0.5mm ； 5.减速器内装N220工业齿轮油，油量达到规定的深度； 6.箱体内壁涂耐用油漆，减速器外表涂灰色油漆； 7.减速器剖分面，各接触面及密封处均不许漏油，箱体剖分面应涂以密封胶 或水玻璃，不允许使用其他任何填充物；8.按实验规程进行实验。 0.90效率 输入轴 转速r/min 输入功率kW 4 960技术要求 13°55’50” 第二级 13°55’50”第一级技术特性 总传 动比 i 25 2.5m n 传动特性 2.5m n 1套筒7规格及标准代号双级圆柱齿轮减速器调整垫片小齿轮零件名称 备注 绘图审阅 设计轴承盖2序号 1箱座436 5轴轴 重量 数量 机 械 设 计课 程 设 计 7/6 7/6HT200HT200材料1数量 比例11 1 452 1 40cr 1：2 图号备注 键12*8 GB1096-79圆锥滚子轴承 2 B2油标尺通气器窥视盖密封垫片吊耳轴承盖大齿轮调整垫片小齿轮16981110轴承盖13121514轴承盖18172019232221B1箱盖键Q235 2HT200HT200QF845111 145 1 111 45HT200Q235 HT2002111 11145 B11B4B3B6B5B9B8B7B10B12轴大齿轮套筒调整垫片40cr QF845 40cr QF845 软钢纸板HT200组合件密封圈键圆锥滚子轴承 密封圈圆锥滚子轴承 键 油塞起盖螺钉螺帽弹簧垫圈螺栓螺钉螺钉螺钉螺钉螺帽弹簧垫圈螺栓固定销螺钉30307 GB297—84 30307 GB297—8430307 GB297—8430307 GB297—8430307 GB297—8430307 GB297—8430307 GB297—8430307 GB297—8430307 GB297—8430307 GB297—8430307 GB297—8430307 GB297—8430307 GB297—8430307 GB297—8430307 GB297—8430307 GB297—8430307 GB297—8430307 GB297—8430307 GB297—8430307 GB297—841 112 121212121212121212121212121212121212121111111111111111111
斜齿圆柱齿轮减速器结构设计说明 机械工程及自动化 班 设计者 指导教师 2014 年12 月26 日 辽宁工程技术大学
一、设计任务书及原始数据 题目：二级展开式斜齿圆柱齿轮减速器输出轴组合结构设计 轴系结构简图 原始数据表1 二、根据已知条件计算传动件的作用力
2.1计算齿轮处转矩T 、圆周力F t 、径向力F r 、轴向力F a 及链传动轴压力Q 。 已知：轴输入功率P=4.3kW ，转速n=130r/(min)。 转矩计算： mm N n P T ?=??=?=6.315884130/3.410550.9/10550.966 分度圆直径计算： mm z m d n 1.4164368cos /1034cos /21='''?=?= β 圆周力计算： N d T F t 3.15181.416/6.3158842/21=?== 径向力计算： N F F n t r 2.5584368cos /20tan 3.1518cos /tan ='''?== βα 轴向力计算： N F F t a 2164368tan 3.1518tan ='''?== β 轴压力计算： 计算公式为：) 100060/(10001000?= = npz P K v P K Q Q Q 由于转速小，冲击不大，因此取K Q =1.2,带入数值得： N Q 3233) 100060/(294.251303 .42.11000=?????= 轴受力分析简图 2.2计算支座反力 1、计算垂直面（XOZ ）支反力 N l a l R s l Q R r y 2.5087215 ) 80215(2.558)100215(3233)()(2=-?++?=-?++?= N R Q R R r y y 12962.55832332.508721=--=--= 2、计算垂直面（XOY ）支反力 N l a l R R t z 4.953215 ) 80215(3.1518)(2=-?=-= N R R R z t z 9.5644.9533.151821=-=-= 3、计算垂直面（YOZ ）支反力 t
机械设计课程设计--二级斜齿圆柱齿轮减速器
机械设计（论文）说明书 题目：二级斜齿圆柱齿轮减速器系别： XXX系 专业： 学生姓名： 学号： 指导教师： 职称： 二零一二年五月一日
目录 第一部分课程设计任务书-------------------------------3 第二部分传动装置总体设计方案-------------------------3 第三部分电动机的选择--------------------------------4 第四部分计算传动装置的运动和动力参数-----------------7 第五部分齿轮的设计----------------------------------8 第六部分传动轴承和传动轴及联轴器的设计---------------17 第七部分键连接的选择及校核计算-----------------------20 第八部分减速器及其附件的设计-------------------------22 第九部分润滑与密封----------------------------------24 设计小结--------------------------------------------25 参考文献--------------------------------------------25
第一部分课程设计任务书 一、设计课题： 设计一用于带式运输机上的两级展开式圆柱齿轮减速器.运输机连续单向运转,载荷变化不大,空载起动,卷筒效率为0.96(包括其支承轴承效率的损失),减速器小批量生产,使用期限11年(300天/年),2班制工作,运输容许速度误差为5%,车间有三相交流,电压380/220V。 二. 设计要求: 1.减速器装配图一张(A1或A0)。 2.CAD绘制轴、齿轮零件图各一张(A3或A2)。 3.设计说明书一份。 三. 设计步骤: 1. 传动装置总体设计方案 2. 电动机的选择 3. 确定传动装置的总传动比和分配传动比 4. 计算传动装置的运动和动力参数 5. 设计V带和带轮 6. 齿轮的设计 7. 滚动轴承和传动轴的设计 8. 键联接设计
二级斜齿齿轮减速器 的测绘
《机械制图与技术测量课程设计》评阅书
摘要 本课程的目的是在学习了机件的表达方法、零件图和装配图的基础上，进一步培养学生绘制和阅读工程图样的能力，为后续课程的学习和课程设计、毕业设计打下坚实的基础。同时还要培养学生查阅机械制图国家标准和有关手册的能力。首先做测绘前的准备工作，领取部件、量具、工具等，准备绘图工具、图纸；全面分析了解测绘对象的用途、性能、工作原理、结构特点以及装配关系等；绘制装配示意图；拆卸零件，绘制零件草图；量注尺寸，确定并标注有关技术要求；绘制零件图。 关键词： 二级圆柱齿轮减速器，测绘，草图，零件图.
目录 《机械制图与技术测量课程设计》评阅书 .............................................................................I 一、设计任务 (1) 二、装配体（齿轮泵或减速器）工作原理 (1) 1、装配图表达方法; (1) 2、装配体功用和工作原理； (2) 1、各零件的作用； (2) 2、各零件装配关系； (3) 3、各零件的结构形式和技术要求； (3) 4、装拆装配体。 (4) 四、典型零件的测绘 (4) 1.斜齿齿轮测绘 (4) 2、该零件各要素的测量方法； (4) 3、斜齿齿轮各要素的测量尺寸 (5) 4、处理后的最终尺寸，以及由测量尺寸确定的零件的其 (5) 各部分参数。 (5) 五、典型零件工作图说明及其技术要求选用 (6) 六、总结 (6) 七、参考文献 (7)
一、设计任务 1)按给定的原始数据，传动方案，设计减速器装置。 2)减速器装配图1张（A0）。 3)零件图（齿轮、轴）2张（A3） 4)设计说明书一份。 二、装配体（齿轮泵或减速器）工作原理 1、装配图表达方法; 装配图的表达方法，如《机械制图与公差》p81，第7章机件的表达方法所介绍包括基本视图，向视图，局部视图，斜视图，及剖视图和断面图等，在装配图中同样适用。此外，装配图中还有一些规定画法和特殊画法。 ?规定画法 1. 零件间接触面、配合面的画法相邻接触面和配合面，只画一条轮廓线。无论间隙大小，均要画成两条轮廓线。 2．装配图中剖面符号的画法,装配图中相邻两个金属零件的剖面线，必须以不同方向或不同的间隔画出.同一零件的剖面线方向、间隔必须完全一致. 3．在装配图中，对于紧固件及轴、球、手柄、键、连杆等实心零件，若沿纵向剖切且剖切平面通过其对称平面或轴线时,这些零件均按不剖绘制。如需表明零件的凹槽、键槽、销孔等结构,可用局部剖视表示. ?特殊画法
机械基础课程设计 说明书 题目名称：二级圆柱齿轮减速器 学院: 核技术与自动化工程学院专业: 机械工程及其自动化 班级: 机械三班 指导老师: 王翔（老师） 学号: 201106040322 姓名: 陈建龙 完成时间: 2014年1月11日 评定成绩：
目录一课程设计书 二设计要求 三设计过程 1.传动装置总体设计方案 2. 电动机的选择 3. 确定传动装置的总传动比和分配传动比 4. 计算传动装置的运动和动力参数 5. 设计V带和带轮 6. 减速器内齿轮传动设计 6.1高速级齿轮的设计 6.2低速级齿轮的设计 7.滚动轴承和传动轴的设计 7.1输出轴及其所配合轴承的设计 7.1中间轴及其所配合轴承的设计 7.1输入轴及其所配合轴承的设计 8. 键联接设计 9. 箱体结构的设计 10.润滑密封设计 四设计小结 五参考资料
二 设计要求 题目： 工作条件：双班制工作，有轻度振动，小批量生产，单向传动，轴承寿命2年，减速器使用年限为6年，运输带允许误差5%+- 三 设计过程 题号 运输带有效应力 （F/N ） 运输带速度 V （m/s ） 卷筒直径 D （mm ） 已知数据 9600 0.24 320 1.传动装置总体设计方案: 1. 组成：传动装置由电机、减速器、工作机组成。 2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀， 要求轴有较大的刚度。 3. 确定传动方案：考虑到电机转速高，传动功率大，将V 带设置在高速级。 其传动方案如下： η2η3 η5 η4 η1 I II III IV Pd Pw 传动装置总体设计图
机械设计课程设计原始资料一、设计题目 热处理车间零件输送设备的传动装备 二、运动简图 图1
1—电动机 2—V带 3—齿轮减速器 4—联轴器 5—滚筒 6—输送带 三、工作条件 该装置单向传送,载荷平稳,空载起动,两班制工作,使用期限5年(每年按300天计算),输送带的速度容许误差为±5%. 四、原始数据 滚筒直径D（mm）：320 运输带速度V（m/s）： 滚筒轴转矩T（N·m）：900 五、设计工作量 1减速器总装配图一张 2齿轮、轴零件图各一张 3设计说明书一份 六、设计说明书内容 1. 运动简图和原始数据 2. 电动机选择 3. 主要参数计算 4. V带传动的设计计算 5. 减速器斜齿圆柱齿轮传动的设计计算 6. 机座结构尺寸计算 7. 轴的设计计算 8. 键、联轴器等的选择和校核 9. 滚动轴承及密封的选择和校核
10. 润滑材料及齿轮、轴承的润滑方法 11. 齿轮、轴承配合的选择 12. 参考文献 七、设计要求 1. 各设计阶段完成后,需经指导老师审阅同意后方能进行下阶段的设计; 2. 在指定的教室内进行设计. 一. 电动机的选择 一、电动机输入功率w P 60600.752 44.785/min 22 3.140.32w v n r Rn π??= ==?? 90044.785 4.21995509550w w Tn P kw ?=== 二、电动机输出功率d P 其中总效率为 32 320.960.990.970.990.960.833v ηηηηηη=????=????=带轴承齿轮联轴滚筒 4.219 5.0830.833 w d P P kw η = = = 查表可得Y132S-4符合要求,故选用它。 Y132S-4(同步转速1440min r ，4极)的相关参数 表1 二. 主要参数的计算 一、确定总传动比和分配各级传动比
目录 设计任务书 (2) 第一部分传动装置总体设计 (4) 第二部分 V带设计 (6) 第三部分各齿轮的设计计算 (9) 第四部分轴的设计 (13) 第五部分校核 (19) 第六部分主要尺寸及数据 (21)
设计任务书 一、课程设计题目： 设计带式运输机传动装置（简图如下） 原始数据： 工作条件： 连续单向运转，工作时有轻微振动，使用期限为10年，小批量生产，单班制工作（8小时/天）。运输速度允许误差为% 。 5
二、课程设计内容 1）传动装置的总体设计。 2）传动件及支承的设计计算。 3）减速器装配图及零件工作图。 4）设计计算说明书编写。 每个学生应完成： 1）部件装配图一张（A1）。 2）零件工作图两张（A3） 3）设计说明书一份（6000~8000字）。 本组设计数据： 第三组数据：运输机工作轴转矩T/(N.m) 690 。 运输机带速V/(m/s) 0.8 。 卷筒直径D/mm 320 。 已给方案：外传动机构为V带传动。 减速器为两级展开式圆柱齿轮减速器。
第一部分传动装置总体设计 一、传动方案（已给定） 1）外传动为V带传动。 2）减速器为两级展开式圆柱齿轮减速器。 3）方案简图如下： 二、该方案的优缺点： 该工作机有轻微振动，由于V带有缓冲吸振能力，采用V带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。减速器部分两级展开式圆柱齿轮减速，这是两级减速器中应用最广泛的一种。齿轮相对于轴承不对称，要求轴具有较大的刚度。高速级齿轮常布置在远离扭矩输入端的一边，以减小因弯曲变形所引起的载荷沿齿宽分布不均现象。原动机部分为Y系列三相交流异步 总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作
设计一斗式提升机传动用二级斜齿圆柱齿轮同轴式减速器 设计参数 ` 题 号 参 数 3-A 3-B 3-C 3-D 生产率Q (t/h) 15 16 20 24 提升带的速度υ,(m/s) 1.8 2.0 2.3 2.5 提升带的高度H,(m) 32 28 27 22 提升机鼓轮的直径D ,(mm) 400 400 450 500 说明: 1. 斗式提升机提升物料：谷物、面粉、水泥、型沙等物品。 2. 提升机驱动鼓轮(图2.7中的件5)所需功率为 kW )8.01(367 υ+= QH P W 3. 斗式提升机运转方向不变，工作载荷稳定，传动机构中有保安装置(安全联轴器)。 4. 工作寿命为8年，每年300个工作日，每日工作16小时 传动简图 一． 设计内容 1. 电动机的选择与运动参数计算； 2. 斜齿轮传动设计计算 3. 轴的设计 4. 滚动轴承的选择 5. 键和连轴器的选择与校核； 6. 装配图、零件图的绘制 1-电动机 2-联轴器 3-减速器 4-联轴器 5-驱动鼓轮 6-运料斗 7-提升带
7. 设计计算说明书的编写 二． 设计任务 1． 减速器总装配图一张 2． 齿轮、轴零件图各一张 3． 设计说明书一份 三． 设计进度 1、 第一阶段：总体计算和传动件参数计算 2、 第二阶段：轴与轴系零件的设计 3、 第三阶段：轴、轴承、联轴器、键的校核及草图绘制 4、 第四阶段：装配图、零件图的绘制及计算说明书的编写 电动机的选择 1．电动机类型和结构的选择 因为本传动的工作状况是：载荷平稳、单向旋转。所以选用常用的封闭式Y （IP44）系列的电动机。 2．电动机容量的选择 1） 工作机所需功率P w kw v QH P W 1.3)8.18.01(367 32 15)8.01(367=?+?=+= 电动机的输出功率 Pd ＝Pw/η η＝904.099.099.098.099.099.02 3 2 3 =????=轴承’ 联齿轴承联ηηηηη Pd ＝2.77kW 3．电动机转速的选择 nd ＝（i1’·i2’…in’）nw 初选为同步转速为1000r/min 的电动机 4．电动机型号的确定 由表12－1查出电动机型号为Y132S-6,其额定功率为3kW ，满载转速960r/min 。基本符合题目所需的要求。 计算传动装置的运动和动力参数 传动装置的总传动比及其分配 1．计算总传动比 由电动机的满载转速nm 和工作机主动轴转速nw 可确定传动装置应有的总传动比为： i ＝nm/nw nw ＝60v/ ∏97.66 i ＝9.83 2．合理分配各级传动比

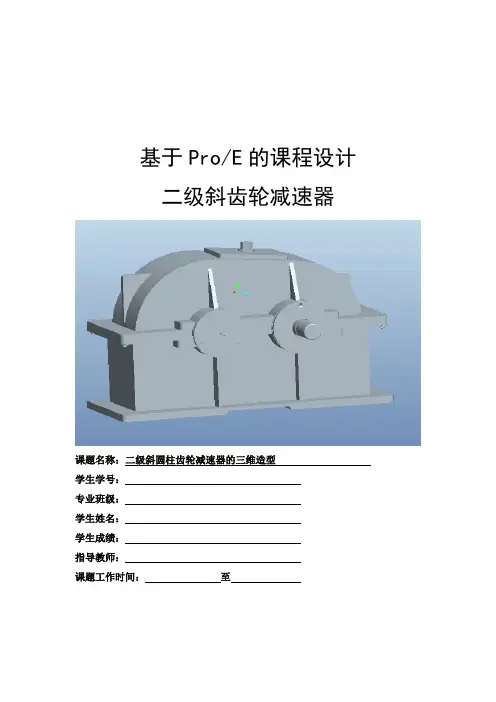

.. 黄山学院 基于Pro/E的课程设计 二级斜齿轮减速器 课题名称：二级斜圆柱齿轮减速器的三维造型 学生学号：21206072043 专业班级：12机械卓越班 学生姓名：谢坤林 学生成绩： 指导教师：刘胜荣 课题工作时间：2012.12.23 至 2013.01.14
目录 1.引言------------------------------------------1 2.上箱体的绘制------------------------------4 3.下箱体的绘制------------------------------12 4.齿轮、齿轮轴的绘制--------------------17 5.轴的绘制------------------------------------29 6.其他零部件的绘制------------------------31 7.总体装配
------------------------------------39 8.设计小结------------------------------------48 1引言： 减速器是应用于原动机和工作机之间的独立传动装置，具有结构紧凑、传动效率较高、传递运动准确可靠、使用维护方便和可成批生产等特点。传统的减速器手工设计通常采用二维工程图表示三维实体的做法，这种做法不仅不能以三维实体模型直观逼真地显现出减速器的结构特征，而且对于一个视图上某一尺寸的修改，不能自动反应在其他对应视图上。 1985年美国PTC公司开始建模软件的研究，1988年V1.0的Pro/ENGINEER 诞生，随后美国通用汽车公司将该技术应用于各种类型的减速器设计与制造中。目前在基于Pro/E的减速器的模型设计、数据分析与生产制造方面美国、德国和日本处于领先地位，美国Alan-Newton公司研制的X-Y式精密减速器和日本住友重工研制的FA型减速器都是目前先进的高精密型齿轮减速器。 Pro/ENGINEER技术可以方便快捷的实现建立基于零件或子装配体的三维模型设计和装配，并且提供了丰富的约束条件完成可以满足的工程实践要求。建立三维模型在装配体环境下可以很好的对零件进行编辑和修改，在生产实际中便捷的把立体图转换为工程图，在生产应用中充分利用Pro/E软件进行几何造型设计，进一步利用数控加工设备进行技术加工，可以显著提高减速器的设计制造精密、设计制造质量、设计制造效率，从而缩短产品更新换代生产的整个周期。而我国在Pro/E的减速器三维模型设计方面还相对比较薄弱，因此，随着经济全球
编号： 机械设计课程设计说明书 题目：二级斜齿圆柱齿轮减速器 院（系）：机电工程学院 专业：机械设计制造及其自动化 学生姓名： 学号：1100110409 指导教师单位：桂林电子技大机电工程学院 姓名：唐亮宝 职称： 2014年7月10日
1.1带式运输机的工作原理 主要由两个端点滚筒及紧套其上的闭合输送带组成。带动输送带转动的滚筒称为驱动滚筒（传动滚筒）；另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动，输送带依靠驱动滚筒与输送带之间的摩擦力拖动。驱动滚筒一般都装在卸料端，以增大牵引力，有利于拖动。物料由喂料端喂入，落在转动的输送带上，依靠输送带摩擦带动运送到卸料端卸出。 可以用于水平运输或倾斜运输，使用非常方便，广泛应用于现代化的各种工业企业中，如：矿山的井下巷道、矿井地面运输系统、露天采矿场及选矿厂中。根据输送工艺要求，可以单台输送，也可多台组成或与其他输送设备组成水平或倾斜的输送系统，以满足不同布置型式的作业线需要。 据所给题目：设计一带式输送机的传动装置传动方案如下 1.2工作情况 2.总体传动方案的选择
卷筒效率η=0.96（包括轴承与卷筒的效率损失）；钢绳速度允许速度误差±5% 工作情况：两班制，间歇工作，载荷变动较小；使用折旧期：15年； 工作环境：室内，灰尘较大，环境最高温度35度；动力来源：电力，三相交流，电压：380/220 检修间隔期：四年一次大修，一年一次小修；制造条件及生产批量：专门机械厂制造，小批量生产。 数据内容： 2.2设计要求 1.减速器图纸1张（计算机绘图，图幅A0货A1，用A3图幅打印）； 2.零件（大齿轮，输出轴）工作图2张（计算机绘图，用A3图幅打印） 3.打印设计说明书1份，约10000字，有减速器装配三维模型和零件三维模型截图； 4.减速器装配三维模型，减速器装配图纸，零件三维模型，零件工作图和设计说明书电子图版。 3 电动机类型的选择 3.1电机的选择 按工作要求和工作条件选用Y 系列鼠笼三相异步电动机。其结构为全封闭自扇冷式结构，电压为380V 。 3.2 电动机功率的确定 工作机有效功率W P = .1000 F v ,根据任务书所给数据F=5.35KN ，V=1.2s m 。则有：
