第16章仪器分析ppt 气相色谱法

  • 格式：ppt
  • 大小：5.40 MB
  • 文档页数：76

下载文档原格式

  / 76

合集下载

《气相色谱法》课件

《气相色谱法》课件
定义
气相色谱法是一种分离和分析复杂混 合物中各组分的方法，利用不同物质 在固定相和流动相之间的分配系数差 异进行分离。
原理
通过将待测样品中的各组分在两相之 间进行吸附、脱附、溶解、挥发的过 程，使各组分在两相中具有不同的分 配系数，从而实现分离。
发展历程与现状
发展历程
气相色谱法自20世纪50年代问世以来，经历了不断改进和完 善的过程，逐渐成为一种高效、快速、灵敏的分析方法。
气相色谱法的优缺点
优点
高分离效能
气相色谱法具有很高的分离效能，能够分离复杂 混合物中的各种组分。
快速分析
通过优化色谱条件，可以实现快速分析，提高工 作效率。
ABCD
高灵敏度
通过先进的检测技术，气相色谱法能够检测出低 浓度的物质，满足痕量分析的要求。
应用广泛
气相色谱法可以应用于各种领域，如环境监测、 食品检测、药物分析等。
分离柱
常用的分离柱有填充柱和 毛细管柱，选择合适的分 离柱是关键。
分离温度
温度对分离效果影响较大 ，需根据被测物质性质选 择合适的温度范围。
检测技术
热导检测器
基于热导原理，对气体或蒸气进行检测。
氢火焰离子化检测器
用于检测有机化合物，具有高灵敏度和选择性。
电子捕获检测器
用于检测电负性物质，如有机氯、有机磷等。
信号处理
检测器输出的信号需要经过放大、处 理和记录，以便准确测量各组分的浓 度。
进样系统
功能
进样系统负责将样品引入色谱柱。
类型
常见类型有直接进样、分流进样和不分流 进样等。
进样量控制
进样方式
进样量的大小和准确度对实验结果有重要 影响，因此需要精确控制进样量。

气相色谱(共13张PPT)

气相色谱(共13张PPT)
气化室温度100℃;检测室温度120℃;
在没有组分流出时，色谱图的记录是检测器的本底信 GC所能直接分离的样品应是可挥发，且是热稳定的，沸点一般不超过500oC。
常用的载气有氦气，氮气和氢气。
号，即色谱图的基线。 检测器能将奖品组分的存在与否转变为电信号，而电信号的大小与被检测组分的量成正比例。
固定的物质（可以是固体或液体）称为固定相。
第3页，共13页。
GC所能直接分离的样品应是可挥发，且是热 稳定的，沸点一般不超过500oC。有些虽然 不能用GC直接分析的样品，可通过特殊进样 技术，如裂解进样和顶空进样，也可用GC间 接分析。
第4页，共13页。
GC分析流程图
样品 进样汽化
色谱柱分离 检测器
载气 信号记录
第5页，共13页。
第6页，共13页。
第8页，共13页。
气相色谱法分析氮乙烯单体中的杂质
1 实脸部分
1.1 /仪器
1102一气相色谱仪(上海分析仪器厂); FID检测器;CDMC一1EX色谱数据处理机; TG一328A分析天平(上海天平仪器厂)。 1.2 试剂
1,1一二氯乙烷(GR);乙醛(GR);乙炔 (99.99%);偏抓乙烯(GR);1,2一二氯乙烷
第2页，共13页。
GC用气体做流动相，又叫载气。常用的载 气有氦气，氮气和氢气。与LC相比，GC流 动相的种类少，可选择范围小，载气的主要 作用是将样品带入GC系统进行分离，其本身 对分离结果的影响很有限。换个角度看，GC 的操作参数优化相对LC要简单一些。此外， 一般GC载气的成本要低于LC的流动相的成 本.
第12页，共13页。
参考文献
<<气相色谱方法及应用>> 刘虎威 编著

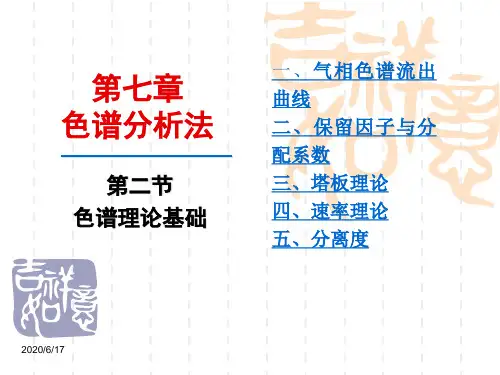

[暨南大学课件][分析化学][教案PPT][精品课程]第十六章-第二节-色谱理论基础-2

[暨南大学课件][分析化学][教案PPT][精品课程]第十六章-第二节-色谱理论基础-2
2020/6/17
2. 速率理论 (P353)
➢ 速率理论充分考虑组分在两相间的扩散和传质
过程，以动力学理论研究了使色谱峰展宽从而影响
塔板高度的因素。
➢ 色谱峰的峰展宽是由于组分分子在色谱柱内无规
则运动的结果，这种随机过程导致组分分子在色谱
柱内呈正态分布。
➢ 速率理论充分考虑了组分在两相间的扩散和传
2020/6/17
塔板理论有如下基本假设
➢ ① 在色谱内一小段长度即一个塔板高度H内， 组分可以在两相中瞬间达到分配平衡。 ➢ ② 分配系数在各塔板内是常数。 ➢ ③ 流动相不是连续地而是间歇式地进入色谱柱 ，且每次只进入一个塔板体积。 ➢ ④ 试样在柱内的纵向扩散可以忽略。
2020/6/17
塔板理论-柱分离效能指标
2020/6/17
4.对称因子fs：
衡量色谱峰的对称性
fs W 0.05h / 2 A (A B) / 2A
➢ fs在0.95-1.05之间的
色谱峰为对称峰；小于 0.95者为前延峰；大于 1.05者为拖尾峰
2020/6/17
定量参数
峰高(peak height；h)：组分在柱后出现浓 度极大时的检测信号，即色谱峰顶至基线的 距离。
相对保留值只与柱温和固定相性质有关，与其他 色谱操作条件无关，它表示了固定相对这两种组分 的选择性。
2020/6/17
柱效参数
1. 色谱峰区域宽度
是衡量柱效的重要参数之一，区域宽度越小柱效
越高
有三种表示方法：
（1）标准偏差()：
即0.607倍峰高处色谱峰宽度的一半。
（2）半峰宽(Y1/2)：
色谱峰高一半处的宽度 Y1/2 =2.354
色谱柱长：L， 虚拟的塔板间距离：H， 色谱柱的理论塔板数：n， 则三者的关系为：

气相色谱分析法—气相色谱仪(食品仪器分析课件)

气相色谱分析法—气相色谱仪(食品仪器分析课件)
气相色谱仪的分离系统
色谱仪的分离系统是安装在柱箱内的色谱柱。色 谱柱的入口与气化室相连，其出口连在检测器上，用 于分离样品，是色谱仪的核心部分。
色谱柱的安置
色谱柱主要有填充柱和毛细管柱两类。 一、填充柱
填充柱由不锈钢或玻璃材料制成，内装固定相，一般内径为 3~4mm，长1~10m。形状有U形和螺旋形两种，常用的是螺旋形的 。填充柱制备简单，可供选择的固定相种类多，柱容量大，分离效 能也足够高，应用很广泛。
净化干燥器
三、稳压、恒流装置 高压钢瓶气需经过减压后才能使用。载气的流速是影响色谱分
离和定性分析的重要参数之一，因此其流速必须稳定。载气流速由 稳压阀或稳流阀调节控制。稳压阀的作用是通过改变输出气压来调 节气体流量的大小，并稳定输出气压。在恒温色谱分析中，当操作 条件不变时，整个系统阻力不变，单独使用稳压阀便可使色谱柱入 口压力稳定，从而保持稳定的流速。但在程序升温色谱分析中，由 于柱内阻力随温度升高而不断增加，载气的流量逐渐减少，因此需 要在稳压阀后连接一个稳流阀，以保持恒定的流量。
一、气相色谱仪基本结构
气相色谱仪结构示意图
二、气相色谱仪的流程
在气相色谱分析中，由载气系统的高压钢瓶（或气体发生器） 提供的流动相气体即载气（如H2、He、N2及Ar等），经减压阀减压、 稳压，净化器净化、干燥，稳压阀或稳流阀精确调节其压力后，以 稳定的压力和流量连续流经进样系统的样品气化室，将从进样口注 入的气体样品（或在气化室瞬间气化的液体试样蒸气），运载进入 色谱柱进行分离。
二、毛细管柱 毛细管柱又叫空心柱，最常用的是石英毛细管柱。普通毛细管
柱的内径一般为0.32mm，大口径毛细管柱内径为0.53mm。毛细管 柱渗透性好，传质阻力小，柱长可长达几十米，甚至几百米。毛细 管柱分辨率高（理论塔板数可达1.0×106），分析速度快，样品用 量小。但柱容量小，对检测器的灵敏度要求高。

仪器分析-色谱法

仪器分析-色谱法

高效液相色谱法(HPLC) 是在气相色谱和经典液相色谱的基础上，采用高压泵、高效固定相以及高灵敏度检测器等新实验技术建立的一种液相色谱分析法。

特点：高压、高柱效、高灵敏度2.HPLC中分离条件的选择：a.固定相与装柱方法的选择:选粒径小的、分布均匀的球形固定相(dp≤10μm)首选化学键合相，匀浆法装柱b.流动相及其流速的选择: 选粘度小、低流速的流动相c.柱温的选择:选室温25-30℃左右。

太低流动相黏度增加，太高容易产生气泡第一节液-固色谱法1.液-固色谱法是利用各组分在固定相上的吸附能力不同进行分离的，也称液-固吸附色谱。

2.分离原理.：组分分子与流动相分子竞争吸附吸附剂表面活性中心，靠组分分子的分配比不同而分离。

3.吸附剂吸附试样的能力，主要取决于吸附剂的比表面积和理化性质，试样的组成和结构以及流动相的性质等。

1）组分与吸附剂的性质相似时，易被吸附;2）组分分子结构与吸附剂表面活性中心的刚性几何结构相适应时，易于吸附。

吸附色谱是分离几何异构体的有效手段;不同的官能团具有不同的吸附能力，因此，吸附色谱可按族分离化合物4.固定相：常用的液-固色谱固定相是表面多孔和全多孔微粒型硅胶、氧化铝等。

一般采用5~10μm的全多孔型微粒。

这些吸附剂的极性都比较大，对非极性组分的保留能力较弱，与极性化合物的相互作用较强。

5.流动相：在液-固色谱中，选择流动相的基本原则是极性大的试样用极性较强的流动相，极性小的则用低极性流动相。

液-固色谱的流动相必须符合下列要求:1）能溶解样品，但不能与样品发生反应。

2）与固定相不互溶，也不发生不可逆反应。

3）粘度要尽可能小，这样才能有较高的渗透性和柱效。

4）应与所用检测器相匹配。

例如利用紫外检测器时，溶剂要不吸收紫外光。

5）容易精制、纯化、毒性小，不易着火、价格尽量便宜。

第二节化学键合相色谱法1.液液分配色谱法分离原理：根据物质在两种互不相溶的液体中溶解度的不同，在两溶液间进行不同分配而实现分离。

仪器分析-气相色谱法

仪器分析-气相色谱法

性质相近时，分子间的作用力就越大，分配系数大， 组分的保留时间长，有利于分离
➢被测组分为非极性:选用角鲨烷、阿皮松等非极性固定液， 出峰顺序为组分的沸点高低，低的先流出
➢分离强极性物质: 选用强极性固定液， 组分按极性从 小到大的顺序先后流出色谱柱
➢能形成氢键的试样，如醇、酚、胺和水等: 选用氢键型 固定液，如聚乙二醇—2000
1、柱长的选择
增加柱长可使理论塔板数增大，但同时使峰宽加 大，分析时间延长。柱长选择以使组分能完全分离， 分离度达到所期望的值为准。
2、载气及其流速的选择
曲线的最低点，塔板高度H最小，柱效最高，其相应 的流速是最佳流速。
3、柱温的选择
提高柱温可使气相、液相传质速率加快，有利于 降低塔板高度，改善柱效。
AC-1毛细管柱
色谱柱炉 气化室 检测器 温度控制方式:恒温 程序升温: 在一个分析周期内柱温随时间由低温向高温作
线性或非线性变化。
色谱柱分离后的组分按时间及其浓度或质量的变化， 转化成易于测量的电信号, 得到该混合样品的色谱流 出曲线及定性和定量信息。
菊酯类气雾杀虫剂色谱图
一、两组分的分配系数差异要大，填充柱γ2，1≥1.15 才能分开 二、稳定性好、沸点高、挥发性小，不气液色谱固定相
填充柱
2、毛细管柱——空心柱
涂壁空心柱是将固定液均匀地涂在内径0.l～0.5mm的 毛细管内壁而成，毛细管材料可以是不锈钢，玻璃或石英。
毛细管色谱柱渗透性好，传质阻力小，而柱子可以做 到长几十米。与填充往相比，其分离效率高（理论塔板数 可达106）、分析速度快、样品用量小，但柱容量低、要求 检测器的灵敏度高，并且制备较难。
含碳有机物在氢气和空气火焰中燃烧产生离子，在 外加的电场作用下，使离子形成离子流，产生电信号。

第16章 色谱分析法概论(共82张PPT)

第16章 色谱分析法概论(共82张PPT)

KAVs Vm
)
tR B
t0
(1
KBVs Vm
)
tR
tR A
tR B
t0(KA
KB
)
Vs Vm
t0(kA kB)
色谱别离的前提
——组分在两相间分配系数 K 不同或分配
第三节 色谱别离机制
一、吸附色谱法 二、分配色谱法
三、 离子交换色谱法 四、空间排阻色谱法
一、吸附色谱法
✓ 别离机制： ✓ 利用吸附剂对不同组分吸附能力差异实现别离
诺贝尔化学奖： 1948年，瑞典Tiselins，电泳和吸附分析 1952年，英国Martin和Synge，分配色谱。
展望：
新型固定相和检测器 联用仪器：GC-MS，HPLC-MS 智能化开展
第一节 概 述
一、定义
色谱法(chromatography)： 对于液相色谱，因Dm 较小，B 项可勿略。
三、色谱法的特点
✓ 缺点：
对未知物分析的定性专属性差
需要与其他分析方法联用(GC-MS,LC-MS)
第二节 色谱法的根本原理
实现色谱分析的根本条件
相对运动的两相——流动相、固定相
各组分与固定相的作用存在差异
一、色谱过程
色谱过程是物质分子在相对运动的两相分配 “平衡〞的过程。
两个组分被流动相携带移动的速度不同
物质对别离的两种情况
C
C
t
t
提高别离度R
增加tR
பைடு நூலகம்
减小w
第四节 色谱理论根底
组分保存时间：色谱过程的热力学因素控制； 〔组分和固定液的结构和性质〕
色谱峰变宽：色谱过程的动力学因素控制；
〔两相中的运动阻力，扩散〕

5色谱法-气相色谱法

5色谱法-气相色谱法

6.分配系数在色谱分析中的意义是什么？什么 是选择因子？它表征的意义是什么？ 7.什么是分配比（即容量因子）？它表征的意 义是什么？ 8. 是衡量柱效的指标，色谱柱的柱效 随 的增加而增加，随 的增大而减小。 9.板高、柱效及柱长三者的关系（公式）？
10.利用色谱图如何计算理论塔板数和有效理论 塔板数（公式）？
0
1
2
3
2 3
DAD1 A, Sig
4
4 5
5
6
6
7
7
8 min
1
第十五章思考题
1.色谱法具有同时能进行 别于其它方法，特别对 法的优势更为明显。 和 的特点而区 和 的分离，色谱
2.按固定相外形不同色谱法是如何分类的？ 3.什么是气相色谱法和液相色谱法？ 4.保留时间、死时间及调整保留时间的关系是 怎样的？ 5.从色谱流出曲线可以得到哪些信息？
气相色谱仪及参数设置
气相色谱仪及参数设置
气相色谱仪及参数设置
气相色谱仪的五大系统
进样系统 载气系统 分离系统 检测系统
温控和数据处理系统
气相色谱仪及参数设置
气相色谱主机 温度控制区
载气 进样口 控制 色谱柱 检测器
钢瓶 He,N2
数据 处理
气相色谱仪的基本结构
气相色谱仪及参数设置
一、载气系统
增大 k'
增加选择性 提高柱效
增加容量因子：
1.改变柱温会影响分配系数从而 使容量因子发生改变， 2.改变固定相的量，采用细颗粒 固定相并填充的紧密而均匀， 3.改变流动相的组成。
增加选择因子： 1.改变柱温 2.改变固定相使各组分的分配系数有 较大差别 3.改用不同的流动相或流动相组成
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

18
液体固定相——固定液 二、液体固定相——固定液
气液色谱固定相是在多孔性的固体小颗粒 固定液。 担体或载体）表面涂渍上一薄层固定液 （担体或载体）表面涂渍上一薄层固定液。
与样品发生作用的是固定液而不是载体。 与样品发生作用的是固定液而不是载体。
19
填充柱 填充柱
不锈钢
毛细管柱
融熔石英 或不锈钢
30
16.3 气相色谱检测器
把由色谱柱分离的各组分的浓度或质量转 换成电信号的装置。 掌握其特点和应用范围） 换成电信号的装置。（掌握其特点和应用范围）
气源 检测器 进样器
数据处理
GAS
色谱柱
柱温箱
31
检测器分类
检测原理
浓度型 检测器 质量型 检测器
32
适用范围
通用型 检测器 专属型 检测器
1.检测器类型
浓度型检测器： 浓度型检测器： 测量的是载气中通过检测器组分浓度瞬间的变化， 检测信号值与组分的浓度成正比。如热导检测器 质量型检测器： 质量型检测器： 测量的是载气中某组分进入检测器的速度变化，即 检测信号值与单位时间内进入检测器组分的质量成正 比。如火焰离子化检测器 通用型检测器： 通用型检测器： 对所有物质有响应，如热导检测器 专属型检测器： 专属型检测器： 对特定物质有高灵敏响应，如电子俘获检测器
8
固体样品的进样一 般是溶于液体溶剂 中，依液体样品进 样法进样． 样法进样． 2．汽化室 由电 热金属块构成， 热金属块构成，上 面具有硅橡胶封闭 的进样口，其作用 的进样口， 是将液体样品或溶 液样品瞬间汽化为 气态． 气态．
9
三、分离系统（色谱柱） 分离系统（色谱柱）
色谱柱是气相色谱仪的核心部件， 色谱柱是气相色谱仪的核心部件，柱子一般是用不锈 钢或玻璃管制成U型或螺旋形． 钢或玻璃管制成U型或螺旋形．它分为填充柱和空心 毛细管柱． 毛细管柱． 增加柱长可提高分离效能，但延长分析时间； 增加柱长可提高分离效能，但延长分析时间； 加大柱内径可增大进样量，但会降低柱的分离效能． 加大柱内径可增大进样量，但会降低柱的分离效能． 分析时应根据具体情况选择合适的色谱柱． 分析时应根据具体情况选择合适的色谱柱．
（3）固定液的特性 固定液的特性主要是指它的极性 固定液的特性主要是指它的极性或选择 极性或 性，用它可描述和区别固定液的分离特 征． 目前大都采用相对极性和固定液特征常 罗氏常数或麦氏常数）表示． 数（罗氏常数或麦氏常数）表示． 这部分内容在P322～324，了解即可。 这部分内容在P322～324，了解即可。
26
（4）固定液的分类
按固定液极性分类： 固定液极性分类： 分类
用固定液的极性和特征常数（罗氏常数和麦氏常数）表示． 用固定液的极性和特征常数（罗氏常数和麦氏常数）表示．
按化学类型分类： 化学类型分类： 分类
即按官能团的类型分类：如烃类、酯类、醇类等，极性有差 即按官能团的类型分类：如烃类、酯类、醇类等， 异，分离的对象也就不同。 分离的对象也就不同。
35
1.检测原理 1.检测原理
平衡电桥，右图。 不同的气体有不同的热导系数。 钨丝通电，加热与散热达 到平衡后，两臂电阻值： R参=R测 ; R1=R2 则： R参·R2=R测·R1 无电压信号输出； 记录仪走直线（基线）
36
进样后: 进样后:
载气携带试样组分流过测量臂而这时参考臂流过的仍是 纯载气，使测量臂的温度改变，引起电阻的变化，测量臂和 参考臂的电阻值不等，产生电阻差， 则： R参·R2≠R测·R1 这时电桥失去平衡，a、b 两端存在着电位差，有电压信 号输出。信号与组分浓度相关。
第16章 气相色谱法 16章
1
一、气相色谱仪器
gas chromatographic instruments instruments
2
气相色谱仪器
3
气相色谱仪器
4
16.1 气相色谱仪
气相色谱仪由气路系统、进样系统、 气相色谱仪由气路系统、进样系统、 气路系统 分离系统（色谱柱）、控温系统、 ）、控温系统 分离系统（色谱柱）、控温系统、检测和 记录系统五个部分组成 五个部分组成． 记录系统五个部分组成．
15
填充柱 填充柱
毛细管柱
融熔石英 或不锈钢 管
填料
16
一、气固色谱固定相
1．常用的固体吸附剂 强极性的硅胶； 强极性的硅胶； 弱极性的氧化铝； 弱极性的氧化铝； 非极性的活性炭； 非极性的活性炭； 特殊作用的分子筛。 特殊作用的分子筛。
17
一、气固色谱固定相
2．人工合成的固定相 作为有机固定相的高分子多孔微球 是 作为有机固定相的 高分子多孔微球是 高分子多孔微球 一类人工合成的多孔共聚物。它既是载体又 一类人工合成的多孔共聚物。 起固定液作用，可在活化后直接用于分离， 起固定液作用，可在活化后直接用于分离， 也可作为载体在其表面涂渍固定液后再用。 也可作为载体在其表面涂渍固定液后再用。
10
11
四、控制温度系统
在气相色谱测定中，温度是重要的指标，直接 在气相色谱测定中，温度是重要的指标， 影响色谱柱的选择分离、 影响色谱柱的选择分离、检测器的灵敏度和稳 定性． 定性． 控制温度主要指对色谱柱炉 汽化室， 控制温度主要指对色谱柱炉，汽化室，检测器 色谱柱炉， 三处的温度控制．色谱柱的温度控制方式有恒 三处的温度控制．色谱柱的温度控制方式有恒 程序升温二种 二种． 温和程序升温二种． 对于沸点范围很宽的混合物， 对于沸点范围很宽的混合物，往往采用程序升 温法进行分析． 温法进行分析．
7
二、进样系统
1．进样器 液体样品的进样器采用微量注射器进样， 液体样品的进样器采用微量注射器进样， 将样品吸入0.5至50µ 的注射器中， 将样品吸入0.5至50µL的注射器中，刺入 进样口的硅橡胶垫，经汽化室汽化后， 进样口的硅橡胶垫，经汽化室汽化后， 进入色谱柱． 进入色谱柱． 气体样品的进样可以采用0.5~5mL的注 气体样品的进样可以采用0.5~5mL的注 射器，由进样口注入汽化室进入色谱柱. 射器，由进样口注入汽化室进入色谱柱.
12
五、检测器( 检测和数据处理系统) 检测器(
检测器也是色谱仪的重要部件，是把载气 检测器也是色谱仪的重要部件， 里被分离的各组分的浓度或质量转换成电 信号的装置． 信号的装置．
根据检测原理的不同，可将其分为浓 根据检测原理的不同，可将其分为浓 度型检测器和质量型检测器两种 两种． 度型检测器和质量型检测器两种．
33
气相色谱仪的常用检测器
1.TCD（热导检测器） 1.TCD（热导检测器） 2.FID（氢火焰离子化检测器） 2.FID（氢火焰离子化检测器） 3.FPD（火焰光度检测器） 3.FPD（火焰光度检测器） 4.NPD（氮磷检测器） 4.NPD（氮磷检测器） 5.ECD（电子捕获检测器） 5.ECD（电子捕获检测器）
24
（2）组分分子与固定液间的作用力
是分子间作用力：较弱，包括定向力 定向力、 是分子间作用力：较弱，包括定向力、诱 导力、色散力和氢键作用力 作用力4 导力、色散力和氢键作用力4种． 此外，固定液与被分离组分间还可能存在 此外， 形成化合物或配合物等的键合力． 形成化合物或配合物等的键合力．
25
27
（5）固定液的选择 ）
“相似相溶原理”，选择与试样性质（极性）相近的固定相。 相似相溶原理” 选择与试样性质（极性）相近的固定相。
非极性物质：非极性固定液， 非极性物质：非极性固定液，按沸点从低到高顺序流出 极性物质：极性固定液，按极性从小到大顺序流出 极性物质：极性固定液， 非极性和极性混合物：极性固定液， 非极性和极性混合物：极性固定液，先非极性组分后极性组分 能形成氢键的试样：极性或氢键型固定液。 能形成氢键的试样：极性或氢键型固定液。不易形成氢键的先 流出 流出，最易形成氢键的最后流出 复杂的难分离物质： 复杂的难分离物质：两种或两种以上混合固定液
记录仪记录下组分浓度随时间 变化的峰状图形。
气相色谱结构流程
1-载气钢瓶； 2-减压阀；3净化干燥管； 4-针形阀；5流量计;6-压 力表；7-进样 口；8-色谱柱; 9-热导检测器； 10-放大器； 11-温度控制 器；12-记录 仪；
6
一、气路系统
气路系统由高压气瓶、减压阀、 气路系统由高压气瓶、减压阀、气流调 高压气瓶 节阀和有关连接管道组成 管道组成． 节阀和有关连接管道组成．它提供载气 和气体通路， 和气体通路，所用的载气由高压气瓶经 减压提供．载气常用氢气 氮气、 氢气、 减压提供．载气常用氢气、氮气、氦气 或氩气，一般使用氮气或氢气． 或氩气，一般使用氮气或氢气．
或玻璃
硅藻土(担体 硅藻土 担体) 担体
固定液 固定液
20
1、载 体
（1）主要类型 (P321) ）主要类型:
适宜分析非极性或弱极性物质） 红色载体（适宜分析非极性或弱极性物质）
硅藻土
SiO2和少量无机盐
白色载体（适宜分析各种极性化合物） 适宜分析各种极性化合物）
氟担体 非硅藻土 玻璃微球载体 高分子多孔载体
34
一、热导检测器 TCD
thermal conductivity detector 热导检测器是根据不同的物质具有不同 热导检测器是根据不同的物质具有不同 的热导系数原理制成的 制成的． 的热导系数原理制成的．热导检测器由于结 构简单，性能稳定， 构简单，性能稳定，几乎对所有物质都有响 通用性好，而且线性范围宽，价格便宜， 应，通用性好，而且线性范围宽，价格便宜， 因此是应用最广，最成熟的一种检测器． 因此是应用最广，最成熟的一种检测器． 其主要缺点是灵敏度较低 灵敏度较低． 其主要缺点是灵敏度较低．
28
29
三、新型合成固定相
近年来出现了新型合成固定相，它是一 近年来出现了新型合成固定相， 种较理想的固定相，主要有高分子聚合 种较理想的固定相，主要有高分子聚合 物小球及化学键合相． 物小球及化学键合相． 高分子聚合物小球是由苯乙烯与交联剂 二乙烯苯共聚而得． 二乙烯苯共聚而得．既可作为担体又可 作为固定相． 作为固定相．
