电磁炉加热慢输出功率小的7种故障原因
电磁炉加热慢表明电磁炉大部分电路工作基本正常，只是加到功率管控制极的高电平时间变短，使功率管导通时间变短，导致LC振荡电路产生的高频磁场较小，或LC振荡电路元件损坏，导致加热线盘形成的磁场变小，使电磁炉输出功率下降。
根据原理分析，引起电磁炉加热慢的原因有以下几点：
①谐振电容容量变小，导致功率管在截止期间产生的峰值脉冲电压大于设定值，使功率管过压保护电路频繁动作，引起功率管导通时间变短、截止时间变长。
②300V电压小于正常值，功率管导通时在加热线盘上产生的磁场强度变小。
③功率管过压保护电路元件变值，使过压保护动作提前。
④振荡电路元件损坏，使振荡电容放电时间变长，导致加到驱动电路中的驱动激励方波幅度变小，引起功率管导通时间变短。
⑤电流检测电路元件出现异常，使电流检测输出加到CPU上的检测取样电压变小，CPU检测到此电压小于正常值，误认为设置功率较小，使PWM方波脉冲占空比变窄。
⑥PWM脉冲调制电路元件异常，使CPU输出加到脉宽调整电路的控制电压较小。
⑦18V输出电压异常，使功率管激励不足，导致电磁炉输出功率下降。
此情况下容易引起功率管损耗过大而烧坏。
电磁炉加热功率不足维修手册一、问题描述：电磁炉加热功率不足是指电磁炉在使用过程中无法提供足够的热量，导致食物加热缓慢或者无法加热至所需温度。
这可能由于以下原因引起：电压不稳定、电磁炉电源线接触不良、电磁炉内部元件故障等。
二、维修步骤：1. 检查电压稳定性：首先，确认电磁炉所连接的电源是否稳定。
可以使用电压表进行测试，测量电源电压是否在正常范围内（通常为220V）。
若电源电压过低，建议联系电力供应部门进行处理。
2. 检查电源线连接：确保电磁炉电源线连接牢固。
首先，关闭电源，断开电源线。
然后，检查电源线的插头和插座，确保接触良好，无松动或脱落现象。
若出现问题，可以更换电源线或修复插头插座。
3. 检查电磁炉内部元件：打开电磁炉的外壳，注意避免触碰到内部元件，以免触电。
首先，检查电磁炉的发热线圈是否完好无损，是否有明显的氧化或烧焦痕迹。
若发现问题，需要更换新的发热线圈。
4. 检查其他元件：检查电磁炉的控制电路板和温度传感器等元件是否正常工作。
可以使用测试仪器进行检测，或者请专业人士进行维修和更换。
5. 清洁电磁炉表面：清洁电磁炉的表面，去除尘垢和食物残渣。
这有助于提高电磁炉的散热效果，保持正常的工作温度。
三、注意事项：1. 在进行任何维修操作之前，务必切断电源，避免触电伤害。
2. 如需更换元件或进行复杂维修操作，请寻求专业人士或经验丰富的维修人员的帮助。
3. 经常保持电磁炉的清洁，避免灰尘和油脂积聚，以确保正常的工作效果。
4. 若经过检查和维修后问题仍未解决，建议联系电磁炉生产商或售后服务中心进行进一步的支持和帮助。
四、总结：通过以上步骤的检查和维修操作，可以有效解决电磁炉加热功率不足的问题。
然而，在维修过程中，需要注意安全和维修操作的正确性。
若不确定或遇到复杂情况，请寻求专业人士的帮助。
维修后，记得保持电磁炉的清洁和正确使用，以延长其寿命和保持良好的性能。
电磁炉不能加热的故障分析与处理电磁炉作为一种高效、节能的烹饪设备，越来越多的家庭开始使用。
然而，偶尔会出现电磁炉不能加热的故障，给我们的烹饪带来一定的困扰。
本文将对电磁炉不能加热的故障进行分析，并提供相应的处理方法。
一、电磁炉内部故障电磁炉不能加热的一个常见原因是内部故障。
这些内部故障包括电磁线圈老化、电子元件损坏、线路短路等。
当电磁炉内部发生故障时，我们可以通过以下方法进行处理：1. 确认电源连接是否正常。
检查电源插头和电磁炉的连接是否松动或者完全脱落。
如果电源连接不良，重新插好电源插头即可。
2. 检查电磁线圈是否老化。
老化的电磁线圈会导致电磁炉无法正常工作。
如果发现电磁线圈老化，需要联系售后维修人员进行更换。
3. 检查电子元件是否损坏。
电子元件的损坏也是电磁炉无法加热的常见原因之一。
如果怀疑电子元件损坏，建议联系专业的维修人员进行检修和更换。
二、电磁炉外部故障除了内部故障之外，电磁炉的外部故障也会影响其正常加热。
下面是一些常见的外部故障及解决方法：1. 电磁炉与锅具不匹配。
电磁炉只能与一定范围内的铁质锅具配套使用。
如果使用的是不适配的锅具，电磁炉将无法将热量传导给锅具，从而无法加热食物。
因此，确保使用与电磁炉配套的锅具，或者具有磁性底部的锅具。
2. 温度控制问题。
电磁炉的温度控制器可能出现误差，使得电磁炉加热不均匀或者无法加热。
这时，可以先将电磁炉调至最高档位，观察是否有加热反应。
如果没有任何加热反应，可能是温度控制器故障，建议联系售后维修。
3. 磁铁弱化。
电磁炉使用过程中，磁铁磁场有可能会减弱，导致无法正常加热。
这时可以尝试使用磁铁重新激活磁场。
将一个磁铁放在电磁炉上，调至最高档位加热一段时间，然后移除磁铁，再次进行加热测试。
4. 清洁不彻底。
电磁炉使用一段时间后，可能会有残留的食物或油脂附着在炉面上，导致无法加热。
这时，使用专业的清洁剂进行清洁，或者擦拭炉面，确保炉面干净，再次测试加热效果。
电磁炉维修不加热的方法电磁炉不加热的原因及解决方法现在人们收入水平不断提高了，家里有各种各样的小家电，当需要的时候就随时能配上用场，比如大家常常使用的电磁炉，电磁炉的出现极大方便人们的生活，也让人逐渐取代了大家用木材做饭的时代，用电磁炉就可以很快就能做好饭，大家可以用电磁炉炒菜做饭都可以，同样也用不了多少电，但是电磁炉炉虽好，使用久了也会出问题，比如电磁炉不加热，接下来小编就给大家介绍一下。
电磁炉维修不加热的方法电磁炉不加热的原因及解决方法1.使用的锅具不正确。
我们常见的电磁炉不加热的原因是使用的锅具不正确。
在购买电磁炉的时候销售人员都会告诉你，在使用电磁炉时最好使用电磁炉专用锅具或者是铁锅。
使用铁锅是为了更好的防止电磁炉的辐射向外扩散，专用锅具主要是能够更加的适应电磁炉的使用。
锅具不合适时电磁炉就会不断发出提示音，并且不加热。
在这样的情况下，要解决电磁炉不加热的情况只能重新更换使用的锅具，一般平底的铁锅是比较适合电磁炉使用的锅具要求，电磁炉专用锅本就是适用于电磁炉的锅具，在更换时可以使用这两种锅具。
2.传感器开路或短路。
电磁炉不加热时可以看看是不是电磁炉的传感器开路或者是短路，这一情况会将电磁炉强制关机，在电磁炉没有排除故障时都处于关闭状态，同时按键不会起到任何的作用，这时电磁炉会显示出故障代码。
这时解决电磁炉不加热时就要知道电磁炉显示出的故常代码的意思，这样才能明确的知道电磁炉的故障出现的原因在哪里才能对症下药进行修理。
3.电磁炉IGBT过流保护。
电磁炉IGBT过流保护也会导致电磁炉不加热，当电磁炉电流过强时，电磁炉的过流保护装置就会启动，过流保护会将电磁炉的功率减小或者是直接将电磁炉停止工作。
这一类的情况会导致电磁炉出现有规律间断性加热的情况。
在过流保护的状态下出现电磁炉不加热的情况就需要延长一段时间再启动电磁炉，当电磁炉电流恢复正常，电磁炉在使用时就会自动恢复正常。
4.电磁炉电压过高。
电磁炉中电压过高就会触发IGBT管超压保护，在超压保护状态下会迫使电磁炉降低输出功率，IGBT电极的电压也会相应的降低，这时电磁炉一般会出现间断加热和输出功率降低的情况。
电磁炉七大常见故障及维修方法电磁炉作为家庭中生活中常用的电器，对于众多家庭都有着不可或缺的地位。
不过因为时间久了，就会出现一些问题，在短时间内可以通过自控给出报警信号，以提醒大家需要进行修理。
以下将介绍电磁炉的七大常见故障及其修理方式。
首先，无功能。
出现此类故障原因有很多，其中包括电源接触不良、电子计时器功能性失效、脱扣超热保护器等原因。
此时需要检查接线和调节，根据实际情况进行更换等。
其次，功率不足。
可能由于电磁灶定子、初级线圈质量不良、非原装外壳等原因造成，此时需要检查部件是否达到设定值，或者更换新的部件以解决故障。
第三，热效率不佳。
由于电阻的过低、漏电量过大、电极的高温收缩、偶然损坏等原因。
解决这个问题的方法是检查漏电量，进行内部部件的更换，以及增加热效率低的热传导材料等。
第四，耗电量过多。
此处可能由于部件受潮而造成，此时需要进行各个部件的检查，排除在潮湿环境下的损坏，及时解决部件的损坏。
第五，不均匀加热。
可能是由于电极的发热不均衡、加热电缆的失效或热效率低等问题引起，修理这种故障需要先检查热电缆是否完整，然后重新拔插，最后清洁电极以恢复稳定加热。
第六，故障开关。
可能是超热保护器、热继电器、中继接触器等部件受损造成，处理方法是检查超热保护器、热继电器等部件是否工作正常，更换不良部件，并在安装及拆卸过程中格外小心。
第七，水箱漏水。
可能是电磁炉的水塞失效或是水箱本身有裂缝造成，需要替换新的水塞或水箱注意零件的型号及质量。
电磁炉具有不少常见故障，家庭在使用电磁炉时要根据实际情况及出现的故障线索采取及时的维修，以保证其使用效果。
电磁炉通电不加热检修流程电磁炉出现不加热故障所涉及的电路主要有检锅电路、同步振荡电路、PWM调制电路、IGBT管（门控管）驱动电路、温度检测电路、电压检测电路、浪涌保护电路、高压保护电路等。
一、检锅电路故障检锅电路是每个电磁炉必设的电路之一，如下图所示。
检锅电路是通过检测炉盘线圈的感应电压（电动势）并进行控制的电路。
锅具实际上是电磁炉加热系统的一部分，锅具的大小、有锅无锅对炉盘线圈的工作电流有很大影响。
因此，通过对炉盘线圈两端电压的比较就可以检测锅具。
当出现不能检测到锅具，以至于不加热的故障时，应按照以下检修流程进行检测：1、检测锅具是否适用：电磁炉所使用的锅具材质是有要求的，必须是铁磁性的，能够被磁化的材料，并不是所有的锅具都能使用。
因此，当出现检锅电路报警故障时，应首先判断锅具使用得是否合适。
2、检测检锅电路中的集成电路芯片:检锅电路是通过检测炉盘线圈两侧的电压比来判断锅具的，因此就需要一个运算放大器构成的电压比较电路，通过输出的高电平和低电平来判断锅具的材质及尺寸大小是否合适等。
因此，当怀疑是检锅电路出现故障时, 应重点检测该检锅电路的运算放大器。
3、检测检锅电路外围元器件：如果检锅电路的运算放大器正常，则应重点检测与之相互连接的外围元器件，因为外围元器件损坏，同样会影响检锅电路的信号传输。
二、同步振荡电路故障同步振荡电路是产生脉冲信号的重要电路，同来自MCU（微处理器）的控制信号相互作用，产生脉宽调制信号PWM,送入IGBT管（门控管）驱动电路，从而实现对IGBT管（门控管）的控制。
由此可见，当同步振荡电路出现故障时，将导致电磁炉出现不加热故障，此时，应按照以下检修流程进行检测：1、检测同步振荡电路供电电压：同步振荡电路通常都是采用集成电路芯片LM339中的某一个运算放大器构成的，如下图所示。
只要是采用集成电路芯片构成的电路，首先应先检测供电是否正常，因为这是该集成电路芯片能够正常工作的前提条件。

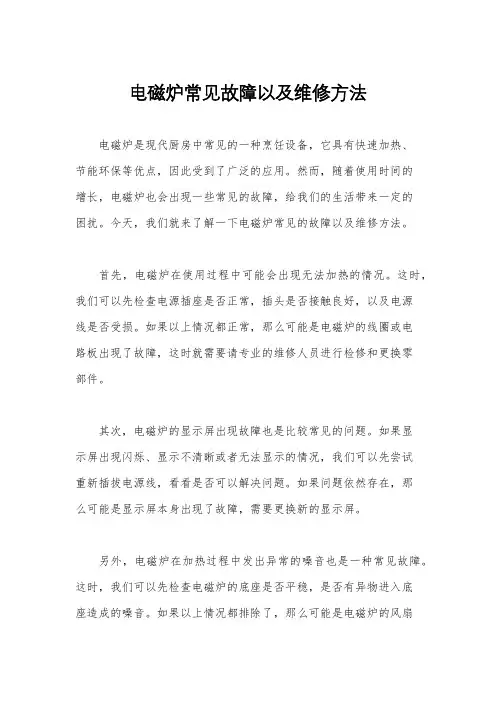

电磁炉常见故障以及维修方法电磁炉作为一种现代厨房工具，因其高效、节能的特点，受到了越来越多人的青睐。
然而，使用过程中难免会遇到一些故障，今天我们就来一起了解一下电磁炉常见的故障以及相应的维修方法。
首先，我们来看一下电磁炉最常见的故障之一——无法启动。
当电磁炉无法启动时，首先要检查电源插座是否正常，插头是否插紧。
如果这些都没有问题，那么可能是电源线路出现了故障，这时候需要找专业人员进行检修。
其次，电磁炉在使用过程中可能会出现不加热的情况。
这时候，首先要检查电磁炉的加热区域是否有杂物堵塞，清理干净后再试一下。
如果还是不行，可能是电磁炉的加热线圈出现了故障，需要更换新的线圈。
另外，有些用户可能会遇到电磁炉显示屏出现故障的情况。
这时候，可以尝试重新插拔电源，看看是否可以恢复正常。
如果还是不行，可能是显示屏本身出现了问题，需要找售后服务或者维修中心进行维修。
此外，电磁炉在使用过程中还可能会出现漏电的情况。
这时候，首先要检查电源插座是否接地良好，如果插座没有问题，那么可能是电磁炉内部的线路出现了故障，需要找专业人员进行检修。
最后，还有一种比较常见的故障就是电磁炉出现了异味。
这种情况可能是由于食物残渣或者油污积聚在加热区域，导致发生燃烧。
这时候，需要及时清洁加热区域，以免影响使用和安全。
总的来说，电磁炉作为一种高科技厨房设备，使用过程中出现故障是难以避免的。
但只要我们能够及时发现并采取正确的维修方法，就能够很好地解决这些问题。
希望以上内容能够帮助大家更好地使用和维护电磁炉，让我们的厨房生活更加便利和舒适。
电磁炉常见故障维修手册电磁炉在家庭生活中扮演着重要的角色，为我们提供了便捷、快速、高效的烹饪方式。
然而，有时候电磁炉也会出现一些故障，影响我们的使用体验。
在这篇文章中，将介绍一些电磁炉常见故障及相应的维修方法，帮助大家解决问题。
一. 电磁炉无法启动1. 检查是否接通电源：首先确保电磁炉已经连接到稳定的电源插座，插头是否插紧，插座是否有电。
2. 检查显示屏：如果电磁炉的显示屏没有任何反应，可能是显示屏出现问题。
尝试重新插拔电源线连接，并确保插头插紧。
3. 重置电磁炉：有些电磁炉配备了重置按钮，试着按下重置按钮来解决问题。
4. 联系售后服务：如果以上方法都没有解决问题，建议联系厂家的售后服务部门，寻求专业维修帮助。
二. 电磁炉加热不均匀1. 放置规范：使用电磁炉时，确保锅底与加热区域完全接触，并且底部平整，以确保加热均匀。
2. 检查锅具：使用电磁炉时，应选择平底、磁性好的锅具，确保锅底与电磁炉加热区域完全贴合。
3. 清洁电磁炉：电磁炉底部的灰尘和杂质会影响加热效果，定期清洁电磁炉，保持其表面干净。
4. 排除其他原因：如果以上方法都不能解决问题，可能是电磁炉内部的传感器出现故障，建议联系专业维修人员进行检查和修复。
三. 电磁炉出现报警提示1. 安全警报：电磁炉在某些情况下会自动触发安全报警，例如超过设定的温度范围、连续工作时间过长等。
此时，应先关闭电磁炉，等待其冷却后重新启动。
2. 故障报警：有些电磁炉配备了故障报警功能，在电路出现问题时会发出警报声音或显示相应的故障代码。
此种情况下，建议查阅电磁炉的说明书，根据报警代码找到相应的故障原因，或者联系售后服务。
四. 电磁炉无法调节烹饪时间或温度1. 操作正确：确保在调节烹饪时间或温度时按照电磁炉的使用说明进行操作，遵循正确的步骤。
2. 检查按键：如果烹饪时间或温度的按键无法正常操作，可能是按键出现故障。
试着按下其他按键，检查是否有其他按键也无法使用。
3. 重启电磁炉：有时候电磁炉可能会出现操作故障，尝试关闭电磁炉，断开电源，等待几分钟后重新启动电磁炉，看是否能够解决问题。

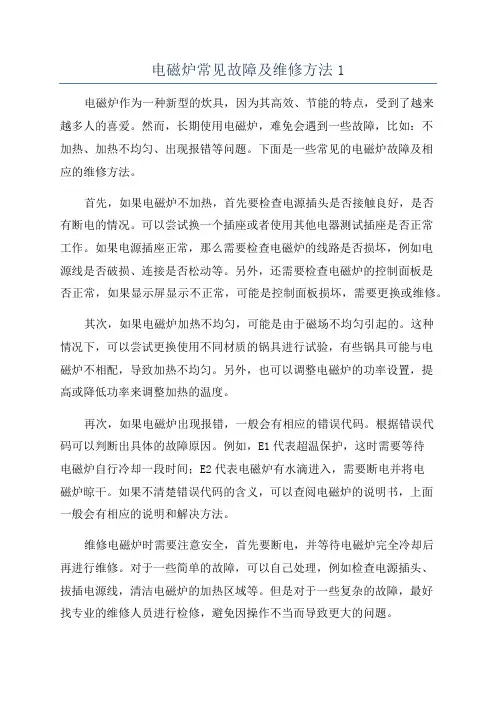

电磁炉常见故障及维修方法1电磁炉作为一种新型的炊具，因为其高效、节能的特点，受到了越来越多人的喜爱。
然而，长期使用电磁炉，难免会遇到一些故障，比如：不加热、加热不均匀、出现报错等问题。
下面是一些常见的电磁炉故障及相应的维修方法。
首先，如果电磁炉不加热，首先要检查电源插头是否接触良好，是否有断电的情况。
可以尝试换一个插座或者使用其他电器测试插座是否正常工作。
如果电源插座正常，那么需要检查电磁炉的线路是否损坏，例如电源线是否破损、连接是否松动等。
另外，还需要检查电磁炉的控制面板是否正常，如果显示屏显示不正常，可能是控制面板损坏，需要更换或维修。
其次，如果电磁炉加热不均匀，可能是由于磁场不均匀引起的。
这种情况下，可以尝试更换使用不同材质的锅具进行试验，有些锅具可能与电磁炉不相配，导致加热不均匀。
另外，也可以调整电磁炉的功率设置，提高或降低功率来调整加热的温度。
再次，如果电磁炉出现报错，一般会有相应的错误代码。
根据错误代码可以判断出具体的故障原因。
例如，E1代表超温保护，这时需要等待电磁炉自行冷却一段时间；E2代表电磁炉有水滴进入，需要断电并将电磁炉晾干。
如果不清楚错误代码的含义，可以查阅电磁炉的说明书，上面一般会有相应的说明和解决方法。
维修电磁炉时需要注意安全，首先要断电，并等待电磁炉完全冷却后再进行维修。
对于一些简单的故障，可以自己处理，例如检查电源插头、拔插电源线，清洁电磁炉的加热区域等。
但是对于一些复杂的故障，最好找专业的维修人员进行检修，避免因操作不当而导致更大的问题。
