电磁炉触摸屏维修

电磁炉触摸控制原理与检修技术虽然机械按键（轻触键）控制技术很成熟，且电路结构简单、成本低廉，已在很多电子产品中广泛应用，但由于机械按键本身具有易磨损，并受温度、湿度影响较大，所以故障率一直较高。

另外，采用机械式按键控制电路的电磁炉，需要在面板按键的相应位置开孔，然后粘贴一张薄膜进行覆盖，如图1所示。

图1机械式按键使用时间一长，薄膜会破裂、变形或者脱胶，薄膜就容易与面板粘贴处开裂，如图2所示。

电磁炉在使用过程中，面板难免会沾上一些水分、油渍，这些水分、油渍就会从开裂处渗人到内部，轻则引发多种故障，严重时将烧毁元器件。

图2新一代电容触摸感应式控制技术完全能够弥补机械式按键的缺点，具有耐磨损、防水保护及不受温度、湿度影响，且造价低廉等优点，成为新一代电器产品控制电路的新宠。

电容触摸感应式控制技术已广泛地应用于手机、影碟机、电磁炉、抽油烟机、洗衣机，微波炉、电子秤、MP3、MP4、数码相框、多媒体音箱、液晶电视、液晶显示器等产品中。

由于该类控制没有传统的机械按键，不需要在面板上开孔，面板可以采用一块整体的玻璃、陶瓷或塑料等材质，既方便清洁，还美观大方。

另外，将触摸技术应用在电磁炉产品中，同时也消除了从面板上渗水的故障隐患。

一、电容触摸感应式控制技术的基本原理所谓电容触摸感应式控制技术，其核心就是利用张弛振荡器产生数百千赫兹的正弦波，然后将这个正弦波信号加在各个弹簧导电盘上，当用户的手指接触到导电盘的时候（即使有面板隔开，但对于高频信号而言，玻璃、陶瓷、塑料等材质面板仍相当于导体），相当于给弹簧导电盘对地接了一只电容，利用电容通交隔直的特性，高频信号通过电容分压，弹簧盘上的信号电平将降低。

这个降低的信号电压施加在阈值检测器上（或者被送到比较器内部电路进行处理，使相应输出端输出电平翻转），即可以产生触摸/无触摸的信号。

市场上常见的采用电容触摸感应式控制技术的电磁炉，按控制接口类型分类主要有二种：第一种是将张弛振荡器产生的数百千赫兹的正弦波加到各个功能键弹簧导电盘上。

电磁炉触摸按键维修（情况不同所以不一定所有都适用！）
电磁炉触摸按键输入电路如下（按照电路板绘制的）：
由于拆下的电路板上的控制芯片上无任何字（可能是定制的单片机），只找到其电源脚和晶振脚，其余的阴教功能未知。

这给分析其工作原理带来一定困难，所以只好抛开控制芯片找答案。

上图是触摸按键的电路图，“检测电压”是输入到控制芯片的，当有触摸时其电压会降低；“PWM”那个也是直接由控制芯片产生的，由于只有一个简单的万用表，所以无法测出其实际的IO变化情况，只是猜测是PWM波形输出。

问题现象：有时能开，有时不能，网上换二极管电容全部都试了，都不行，当用电吹风吹热触摸面板时又能开机工作了，拆开检测电路，测得通电时“检测电压”那电压为3.28-3.6V，有触摸时电压稍微降一点（可能是万用表太差），只是大致看到电压下降了0.1V(有时下降约0.8V，在能正常触摸时也是只下降了0.2V左右)，可能是瞬间电压下降没能捕捉到。

于是想着手动将其电压降低看其是否能开机：将“检测电压”那直接接地(手与导线绝缘)，机子无反应；用手拿着接地的导线(手直接接触着导线的铜丝)直接摸着“检测电压”开机正常；用2.2nF电容的两引脚分别接触GND与“检测电压”那，无反应；加大电容再试，有点反应（有时不行，可能接触不好），于是找来一个轻触开关与电容串起来，按键成功开机！（电路为上图红色虚线框里）
电容由于具有充电的特性，在两引脚间有电压时便会给电容充电，充完后串联的回路无电流，即相当于产生了一个下降—-上升过程（上升沿），理论来说这和用导线将其短接到地的过程是一样的，可是实际却不行！。

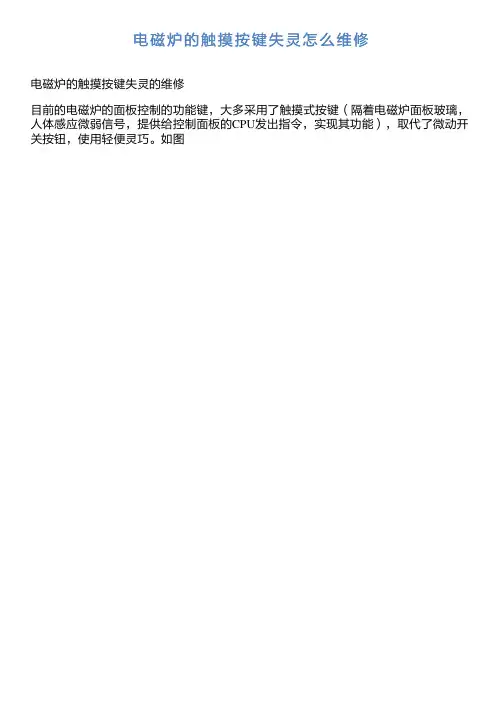

电磁炉的触摸按键失灵怎么维修
电磁炉的触摸按键失灵的维修
目前的电磁炉的面板控制的功能键，大多采用了触摸式按键（隔着电磁炉面板玻璃，人体感应微弱信号，提供给控制面板的CPU发出指令，实现其功能），取代了微动开关按钮，使用轻便灵巧。

如图
触摸键失灵，需要检查以下几个方面：
一，测试电磁炉内电路上的副电源，5V、18V电压输出必须正常稳定，保证控制面板
电路的5V供电正常；如果数码无显示，电源键对应的指示灯不亮，查换副电源的相关
元件，保证在控制面板上的电解电容器的正负极测得5V电压。

二，在控制面板上的电解电容器的正负极测得5V电压，且数码有显示，电源键对应的指示灯亮触摸电源开关键无效且无法开机：
1，控制面板上的CPU有脚虚焊，仔细补焊；
2，控制面板上的印刷电路间因油腻或渗有水漏电，导致工作不正常，必须用洗涤剂刷洗干净，电吹风吹干；
3，每个触摸键的第一个电子元件是开关二极管，型号是IN4148。

但凡触摸键无效，IN4148不良，必须检查更换该开关二极管；如图
4，IN4148正常，触摸无效，再查换该键相关的电阻和电容；
5，因拆卸或其他原因，导致触摸键的弹簧上的金属面不正，离开电磁炉面板玻璃，
检查修复。

（本文内容由百度知道网友冯店联想贡献）本文作者：百度知道知数码。

商用电磁炉常见故障及维修方法
商用电磁炉常见故障及维修方法包括以下几种：
1. 电磁炉无法启动：检查电源线是否插紧，电源是否正常连接，如果有故障，修复或更换电源线和插头。

2. 电磁炉加热不均匀：可能是电磁炉底部的散热器堵塞，清洁或更换散热器。

3. 电磁炉不工作或显示不正常：可能是控制器故障，检查控制器电路板是否有烧坏的元件，如果有，修复或更换控制器。

4. 电磁炉有异常声响：可能是电磁炉内部零件松动或破损，打开电磁炉外壳检查并修复或更换受损部件。

5. 电磁炉出现漏电或触电现象：可能是电源线或电磁炉内部线路短路，修复或更换受损线路。

需要注意的是，商用电磁炉维修需要专业人员进行操作，建议遇到故障时找到合适的维修服务商或联系售后服务。

同时，对于电器设备的维护，注意日常清洁和正确使用，可以减少故障发生的可能性。

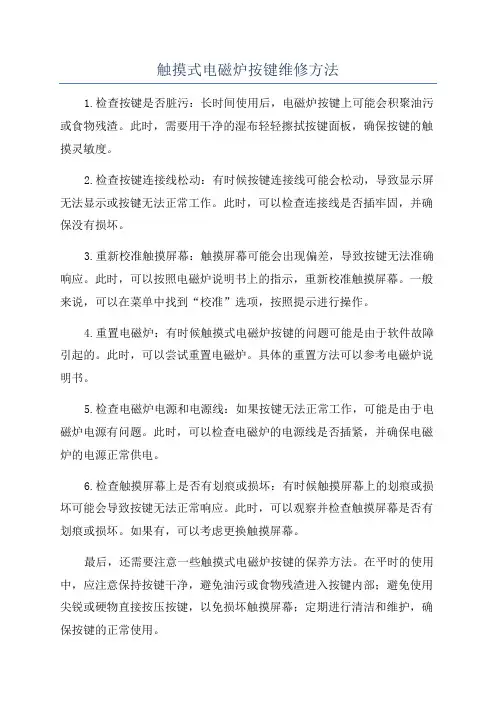

触摸式电磁炉按键维修方法
1.检查按键是否脏污：长时间使用后，电磁炉按键上可能会积聚油污或食物残渣。

此时，需要用干净的湿布轻轻擦拭按键面板，确保按键的触摸灵敏度。

2.检查按键连接线松动：有时候按键连接线可能会松动，导致显示屏无法显示或按键无法正常工作。

此时，可以检查连接线是否插牢固，并确保没有损坏。

3.重新校准触摸屏幕：触摸屏幕可能会出现偏差，导致按键无法准确响应。

此时，可以按照电磁炉说明书上的指示，重新校准触摸屏幕。

一般来说，可以在菜单中找到“校准”选项，按照提示进行操作。

4.重置电磁炉：有时候触摸式电磁炉按键的问题可能是由于软件故障引起的。

此时，可以尝试重置电磁炉。

具体的重置方法可以参考电磁炉说明书。

5.检查电磁炉电源和电源线：如果按键无法正常工作，可能是由于电磁炉电源有问题。

此时，可以检查电磁炉的电源线是否插紧，并确保电磁炉的电源正常供电。

6.检查触摸屏幕上是否有划痕或损坏：有时候触摸屏幕上的划痕或损坏可能会导致按键无法正常响应。

此时，可以观察并检查触摸屏幕是否有划痕或损坏。

如果有，可以考虑更换触摸屏幕。

最后，还需要注意一些触摸式电磁炉按键的保养方法。

在平时的使用中，应注意保持按键干净，避免油污或食物残渣进入按键内部；避免使用尖锐或硬物直接按压按键，以免损坏触摸屏幕；定期进行清洁和维护，确保按键的正常使用。

看图学会电磁炉故障维修如图16-11所示，为典型电磁炉操作显示电路，其工作原理可分为3步。

1．当按下操作按键时，由扩展接口一个引脚输出的信号就会通过按下的微动开关送到插接件的⑧脚，然后作为人工指令信号送给MCU （微处理器）。

2．MCU（微处理器）端口接收指令后，MCU（微处理器）根据内部程序输出控制电磁炉的指令，同时相应的端口送出工作状态信号，经过插接件的①、④、⑥、⑦脚分别送入操作显示电路，其中①、④、⑦脚送来的信号控制晶体管Q1、Q2、Q3，而⑦脚送来的信号，则送给扩展芯片的数据输入端（A、B）。

3．扩展芯片对送来的信号进行移位处理，然后送出，给数码管提供指示信号，数码管中的发光二极管在扩展芯片和晶体管Q1、Q2、Q3的组合作用下，显示相应的数字。

16．3看懂操作显示电路故障检修过程16．3．1苏泊尔C18AK电磁炉操作显示电路故障检修过程故障现象描述苏泊尔C18AK电磁炉通电后电源指示灯亮，但是按下操作按键无反应，指示灯不变动，电磁炉不工作。

电路分析指导电磁炉不工作，但是电源指示灯亮，此时先将电磁炉外壳打开，观察保险管没有烧坏现象，排除桥式整流堆、IGBT管（门控管）等内部元器件击穿短路故障，接下来应对各个保护电路进行检测。

电路检修指导对电磁炉各个保护电路，如浪涌保护、过流保护、过压保护以及IGBT过压保护等电路进行检测，均没发现故障点，此时应将故障范围集中在操作显示电路上。

（1）使用示波器检测扩展芯片、显示屏等元器件，没有检测到相应的波形，如图16-12所示。

（2）使用万用表检测扩展接口，发现各个引脚的对地阻值与正常值偏差较大，如图16-13所示，由此可以判断，该芯片损坏。

（3）检测后发现扩展芯片损坏，需更换同型号的移位寄存器，如图16-14所示，有些型号的移位寄存器是可以通用的，如型号为“SN74LS164N”的可以更换为“DM74LS164N”。

（4）更换损坏的元器件之后，开机试运行，故障排除。

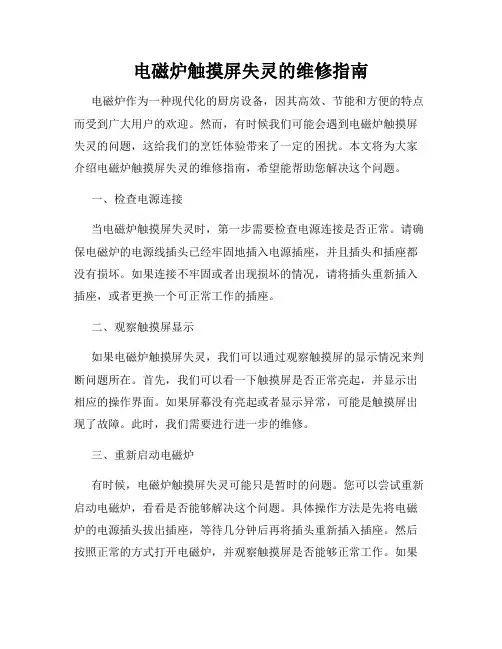

电磁炉触摸屏失灵的维修指南电磁炉作为一种现代化的厨房设备，因其高效、节能和方便的特点而受到广大用户的欢迎。

然而，有时候我们可能会遇到电磁炉触摸屏失灵的问题，这给我们的烹饪体验带来了一定的困扰。

本文将为大家介绍电磁炉触摸屏失灵的维修指南，希望能帮助您解决这个问题。

一、检查电源连接当电磁炉触摸屏失灵时，第一步需要检查电源连接是否正常。

请确保电磁炉的电源线插头已经牢固地插入电源插座，并且插头和插座都没有损坏。

如果连接不牢固或者出现损坏的情况，请将插头重新插入插座，或者更换一个可正常工作的插座。

二、观察触摸屏显示如果电磁炉触摸屏失灵，我们可以通过观察触摸屏的显示情况来判断问题所在。

首先，我们可以看一下触摸屏是否正常亮起，并显示出相应的操作界面。

如果屏幕没有亮起或者显示异常，可能是触摸屏出现了故障。

此时，我们需要进行进一步的维修。

三、重新启动电磁炉有时候，电磁炉触摸屏失灵可能只是暂时的问题。

您可以尝试重新启动电磁炉，看看是否能够解决这个问题。

具体操作方法是先将电磁炉的电源插头拔出插座，等待几分钟后再将插头重新插入插座。

然后按照正常的方式打开电磁炉，并观察触摸屏是否能够正常工作。

如果问题得到解决，说明可能只是一次小故障，并非触摸屏本身出现了问题。

四、清洁触摸屏如果触摸屏出现故障，有时候是由于污垢或者水滴进入触摸屏造成的。

您可以使用干净、柔软的布轻轻擦拭触摸屏表面，以去除污垢或者水滴。

请注意，为了避免触摸屏损坏，不要使用过于湿润的布和清洁剂。

五、重置电磁炉如果以上方法都不能解决触摸屏失灵的问题，您可以尝试将电磁炉进行重置。

具体操作方法因不同品牌和型号的电磁炉而异，建议您在遇到问题时查阅电磁炉的使用手册，按照说明进行操作。

一般情况下，重置电磁炉可以通过调整相应的设置或者按下特定的操作按钮来实现。

请注意，在重置电磁炉之前，及时备份您的烹饪设置和数据，以免丢失。

六、联系售后服务如果以上方法都无法解决触摸屏失灵的问题，可能涉及到电磁炉的硬件故障或者其他复杂问题。

电磁炉维修方法与技巧1. 检查电源插头和线路-电磁炉的正常运行与电源插头和线路是否连接牢固有很大关系。

检查插头和线路是否损坏、断电或短路。

2. 清洁电磁炉的散热器-定期清洗电磁炉的散热器，清洁过程中需断电且注意不要弄坏散热器表面。

3. 检查电磁炉的故障指示灯-如果电磁炉的故障指示灯亮了，说明该设备出现了故障。

找到并修复故障，若需更换零件，则需要找专业维修人员处理。

4. 观察电磁炉的电子显示面板-如果电子显示面板不能正常显示，可能是显示控制板的故障，需要更换或修复。

5. 检查电磁炉的电磁线圈-因为电磁线圈在工作时会发热，所以需要时常检查是否存在损坏，如有损坏则需要更换。

6. 不要过度使用电磁炉-长时间使用电磁炉可能会导致设备故障。

尽量避免过度使用，不要连续烹饪过久，以免超出电磁炉的负荷能力并导致设备故障。

7. 不要将金属物品放置在电磁炉上-虽然电磁炉可以引起金属锅具中的分子震荡数百万次每秒以产生加热效果，但在烹饪过程中，不要放置金属物品在电磁炉上，以免产生电磁干扰，受损或损坏电磁炉。

8. 检查电磁炉的电源电压-确保电磁炉使用的电源电压与设备要求的电压一致。

如果要使用电压较低的电源，则需要使用适配器或变压器。

9. 不要将电磁炉放置在潮湿的地方-在使用电磁炉时需要确保周围环境干燥，不要将电磁炉放置在潮湿的地方，以免设备故障。

10. 找专业人员修复-如果以上维护方法无法解决电磁炉故障问题，建议寻求专业人员的维修服务。

以上是10条关于电磁炉维修方法与技巧的介绍，针对有些不太理解的内容，接下来做详细描述。

1. 检查电源插头和线路电磁炉的正常运行与电源插头和线路是否连接牢固有很大关系。

在使用前应仔细检查一下插头和接头是否紧固。

检查电源线路是否损坏、断电或短路。

如果需要更换电源线路，则需要找专业人员来更换。

2. 清洁电磁炉的散热器散热器可以排除发热体内部余热，摆脱机器内部热量，维护电磁炉的正常运行。

因为散热器会受到烹饪的食物油渍的污染和灰尘，耽误热量散发，所以长时间不清理会影响食用安全和电磁炉寿命。

家里的电磁炉触摸板按键失灵了怎么办呢？快益修结合多年维修经验来给大家分享一下电磁炉维修触摸板按键失灵的原因及解决方法。

电磁炉触摸板按键失灵的原因1 、说道电磁炉触摸按键失灵，有过维修经验的人都清楚有这么一种可能：就是电磁炉面板与弹片接触面潮湿引起，这种情况下只要清洗电磁炉弹片接触面即可，但是往往这种原因是不太可能发生的。

而这往往是由于按键信号处理发生问题，而这种情况的发生微乎其微。

2 、那么排除了这种情况的发生，我们来看一看检查故障的时候注意哪些方面的问题就能解决，首先一点就是对比检测各个电磁炉触摸屏按键电路中的相应二极管两端的电压，就能够判定哪个键可能有故障，如果出现电磁炉某个二极管两端的电压和其他对比都低，那么说明这个二极管不良，或者说它的输出端的滤波电容不良( 一般为104 电容); 一般来讲拆下的二极管或者电容多数实测不出好坏的，用表测量时多数会表现为正常。

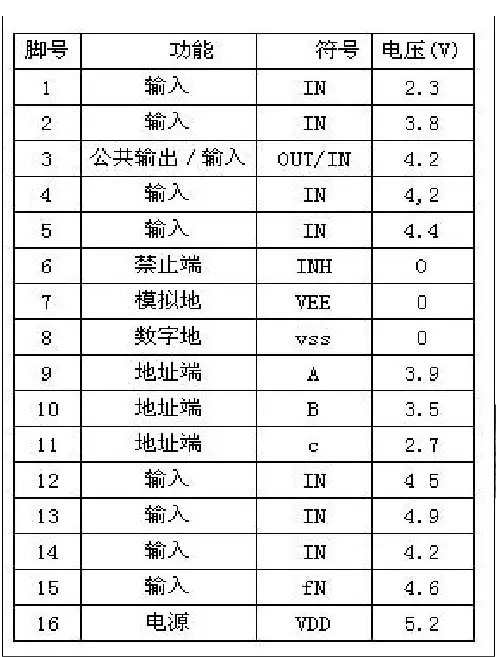

3 、各个按键处理后的信号电压都加到4051 的相应引脚，如果这些线路间有油污或者水渍，哪怕只是潮湿一点，造成线路间的有轻微漏电时，相应的电磁炉触摸屏按键将不会起作用，在维修中应该清洗干净，否则会产生所谓的疑难故障问题。

电磁炉触摸板失灵怎么维修如果发生这种状况，一般用户应该停止使用然后进行检修，可能在这种情况下电磁炉的状况还不是特别严重，如果继续使用的话会出现烧机的状况1 、首先查看一下你的机子是不是还在保修期，在保修期内是不允许拆机子的，如果还在保修期的话就请送到该地该品牌的维修部进行维修。

2 、如果超过了保修期，可以拆开机子，先用酒精清洗控制面板电路板，用吹风机吹干，因为极有可能是控制板进水或者油污引起短路的现象，之后排查一下线路是否有松动，如有松动请务必插紧3 、最后一种情况就是用户可以在刚购买的时候检查一下按键是否有用，如果有些按键不是很有用或者不那么灵敏就应该及时的淘汰掉。

快益修自成立以来, 一直秉承“一切为用户服务”的经营理念，为海量用户提供稳定优质的各类服务，赢得了众多家庭、企业用户的信赖和好评。

商用电磁炉常见故障及维修方法商用电磁炉是餐饮行业常用的一种厨房设备，它以电磁感应加热原理取代了传统的明火燃烧方式，具有节能、环保、高效等优点。

然而，由于长时间使用或不当操作，商用电磁炉也会出现一些常见故障。

本文将介绍商用电磁炉常见故障及维修方法，帮助用户更好地使用和维护电磁炉。

一、电磁炉无法启动1. 检查电源插头是否插紧，确保供电正常。

2. 检查电源线是否损坏，如有损坏及时更换。

3. 检查电磁炉控制面板是否正常，如有显示异常，可能是控制面板故障，需要联系专业维修人员进行检修。

二、电磁炉加热不均匀1. 检查锅底是否平整，锅底不平会导致接触不良，影响加热效果，可更换锅具。

2. 检查电磁炉的加热线圈是否老化或损坏，如有问题需要更换。

3. 检查电磁炉底部散热器是否堵塞，清洁散热器可提高散热效果，使加热更均匀。

4. 检查电磁炉的控制芯片是否正常，如有故障需要更换控制芯片。

三、电磁炉无法调节温度1. 检查电磁炉的温控器是否正常工作，如有问题需要更换温控器。

2. 检查电磁炉的控制面板是否正常，如有问题需要更换控制面板。

3. 检查电磁炉的传感器是否损坏，传感器损坏会导致温度调节不准确，需要更换传感器。

四、电磁炉出现报警提示1. 检查电磁炉的散热器是否堵塞，如果散热不良会导致电磁炉过热报警，清洁散热器可解决问题。

2. 检查电磁炉的供电电压是否正常，供电电压异常会导致电磁炉报警，需要联系专业人员检修电源供应。

3. 检查电磁炉的控制面板是否损坏，控制面板损坏会导致报警提示错误，需要更换控制面板。

五、电磁炉出现漏电现象1. 检查电磁炉的电源插头是否插牢，确保接触良好。

2. 检查电磁炉的电源线是否损坏，如有损坏需要更换电源线。

3. 检查电磁炉的接地线是否接好，接地线接触不良可能会导致漏电，需要重新接好接地线。

六、电磁炉出现其他故障1. 如果电磁炉出现异常声音，可能是电磁线圈或风扇故障，需要联系专业维修人员进行检修。

2. 如果电磁炉的显示屏不亮或显示不正常，可能是控制面板故障，需要更换控制面板。

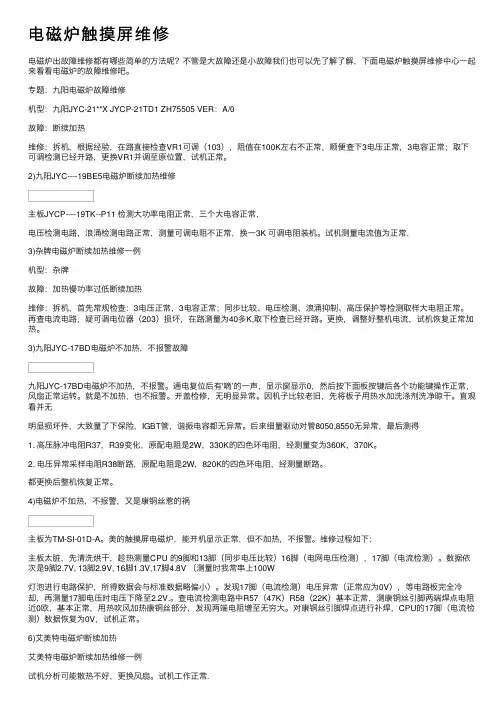

电磁炉触摸屏维修电磁炉出故障维修都有哪些简单的⽅法呢？不管是⼤故障还是⼩故障我们也可以先了解了解，下⾯电磁炉触摸屏维修中⼼⼀起来看看电磁炉的故障维修吧。

专题：九阳电磁炉故障维修机型：九阳JYC-21**X JYCP-21TD1 ZH75505 VER：A/0故障：断续加热维修：拆机，根据经验，在路直接检查VR1可调（103），阻值在100K左右不正常，顺便查下3电压正常，3电容正常；取下可调检测已经开路，更换VR1并调⾄原位置，试机正常。

2)九阳JYC----19BE5电磁炉断续加热维修主板JYCP----19TK--P11 检测⼤功率电阻正常，三个⼤电容正常，电压检测电路，浪涌检测电路正常，测量可调电阻不正常，换⼀3K 可调电阻装机。

试机测量电流值为正常，3)杂牌电磁炉断续加热维修⼀例机型：杂牌故障：加热慢功率过低断续加热维修：拆机，⾸先常规检查：3电压正常，3电容正常；同步⽐较、电压检测、浪涌抑制、⾼压保护等检测取样⼤电阻正常。

再查电流电路，疑可调电位器（203）损坏，在路测量为40多K,取下检查已经开路。

更换，调整好整机电流，试机恢复正常加热。

3)九阳JYC-17BD电磁炉不加热，不报警故障九阳JYC-17BD电磁炉不加热，不报警。

通电复位后有'嘀’的⼀声，显⽰窗显⽰0，然后按下⾯板按键后各个功能键操作正常，风扇正常运转。

就是不加热，也不报警。

开盖检修，⽆明显异常。

因机⼦⽐较⽼旧，先将板⼦⽤热⽔加洗涤剂洗净晾⼲。

直观看并⽆明显损坏件，⼤致量了下保险，IGBT管，谐振电容都⽆异常。

后来细量驱动对管8050,8550⽆异常，最后测得1. ⾼压脉冲电阻R37，R39变化，原配电阻是2W，330K的四⾊环电阻，经测量变为360K，370K。

2. 电压异常采样电阻R38断路，原配电阻是2W，820K的四⾊环电阻，经测量断路。

都更换后整机恢复正常。

4)电磁炉不加热，不报警，⼜是康铜丝惹的祸主板为TM-SI-01D-A。

每个电器都会出现一些小故障的，电磁炉更是一样，但是电磁炉的触摸屏出现了故障怎么维修呢？电磁炉的触屏也是属于常见故障之一，下面我们就和快益修一起来看看吧维修电磁炉的方法吧。

电磁炉电磁炉维修—爆机—烧保险和IGBT具体表现是通电没反应，整机不工作。

我们拆开机子，会发现保险烧爆了，而且爆得很厉害，保险的玻璃壁上都给爆黑了。

我们进一步检查，会发现在那个大散热器下面的IGBT也击穿了，有时连带把整流桥也烧了，不过整流桥比IGBT结实多了，一般情况下，只烧IGBT。

电磁炉电磁炉维修—整机无反应，但没有爆机试机，整机不工作，拆开电磁炉，发现保险丝完好。

这种情况一般是电磁炉的电源转换芯片烧坏了，它一般产生18V电压，再经7805变成+5V电压供CPU工作，没了+5V，CPU不工作，整机当然不工作了。

电磁炉中这类芯片一般都用viper12a、viper22a、thx203h等。

测电源转换芯片外围，看是不是有连带损坏的小器件，如果有，更换之。

电磁炉电磁炉维修—能开机，但显示故障代码这类故障要先搞清代码的含义，然后再有目的的维修。

网上的电磁炉故障代码很多，我们可以充分利用。

这类故障一般都是那些大阻值大身材的电阻变值了，可以一个个地测，有变值的就更换。

同时要查互感器、300v/5uF电容、热敏电阻和电磁炉中唯一的那个电位器。

只要这几个地方查到了，这类故障一般也可以排除。

少数的也可能是由LM339损坏所致，可通过代换的方法验证。

电磁炉电磁炉维修—不加热或间断加热这类故障不太好修，温度检测电阻，同步振荡电路、IGBT驱动、IGBT C极高压保护电路、电流检测电路、PWM调制电路、CPU电路都有可能与这类故障有关。

修这类故障是要考验我们的耐心的。

以上就是快益修网为大家总结的电磁炉常见故障及其解决方法，希望对大家有所帮助。

在使用电磁炉的过程中，我们时常碰到这样那样的故障而不能使用，为了不影响后续使用，可以自己进行维修。

快益修是目前家电维保行业中的领先者,为海量用户提供稳定优质的各类服务,赢得了众多家庭、企业用户的信赖和好评。

电磁炉维修一般步骤及方法1.不通电2. 故障代码保护3控制部分4 操作正常不加热和间歇性加热询问用户过后就是通电试机 (不通电爆机冒烟的不必)拆机过后首先观察保险是否黑掉线路板是否炸掉和是否进水把控制板下下来检查是否有蟑螂控制板上线路和功率板上是否有线路铜箔被水腐蚀断路和短路 3大电容和电感线圈桥堆等大件是否虚焊以上故障的处理方法就不多说了对于最多的就是保险黑掉的首先检查功率管和桥堆如果功率管坏了的先取下坏件检查3大电容特别是0.33UF 1200V 那个发现容量减小的必须换掉顺便检查驱动对管和IGBT保护2极管是否坏掉(有的机子没有) 然后换上保险和桥堆不上功率管(有的修法是代假负载我基本没有用) 在路检查是否有短路然后就可以通电了通电检查18V 5V 和IGBT的G极必须为0V 如果不是0V 换339 和检查周边元件(驱动对管你已经检查) 应该能解决前面的都确定了然后插上风扇和几个感温插口还有控制板通电试是否可以正常控制以判断MCU 风扇在这个时候应该要转起来没有转坚持其是否短路否则会引起拖低18V而烧IGBT 再次检测IGBT的G极电压确认后就可以上功率管了一般没有问题但是我遇到 G极为0V 后换上IGBT 后操作正常不加热的一般为339坏换之即可还有一类不通电就是功率部分好的 18V 电源坏了的这个部分就比电视的电源简单对于各位应该好修副电源分为变压器和模块2种变压器的直接输出18V的就不说就说说模块的也比较简单现在市面的基本就是FSD200 12A 22A THX201 202 203 系列只有 22A 能代换12A 其他的均不可以直接代换一般这类电源坏了发现限流电阻被烧的话你就必须更换模块不管模块炸与不炸还有就是检查供电的2极管必须脱板检查我修到一个美的的就是没有脱板检查2极管结果因为一个2极管大阻值反向漏电导致多次烧模块其电路中的大阻值电阻和18V稳压 5V稳压开关变压器坏的几率也很大风扇短路也会引起 18V 不正常对于电磁炉的第2大故障出现代码保护这类相对与其他的要简单得多各位都有电脑一般在百度里一搜基本问题不难找出来了大对数就是检锅电路高低压保护电路和IGBT 锅底温度检测电路前面2种基本可以检查相关电路中的大功率电阻和线路板基本就能解决后2种不用我说了还有一西特殊的比如提示内部线路故障按键短路故障等等都到相对应的电路中去找问题绝对是没错对于实在不好找的代码你把大功率电阻全部检查完再说了对于出现故障代码你又在相应电路中找不出问题你只有通电试看其电压是否加到MCU 相应脚上具体的自己去理呵呵 (一般2-4V内检锅电路要低一点要因机而议 ) 如果电路提供给MCU电压没有问题唯一判断MCU坏然后就是控制板的问题也简单也难简单的就是换按键换晶振(晶振坏可以造成不开机和按键错乱) 难的就是MCU你如果确定 MCU坏了的机子难呀买的块子基本不能用为什么没写码少数的可以用这个问题现在还很难解决除非你能从售后买到否则只有不修不然浪费钱也浪费你的精力不少人说改成手动控制我看了很多具体的改法都不理想还不如直接去换板(80%的用户不接受呵呵) 控制板还有的问题提醒大家就指示灯坏或者按键电路中的电阻坏会引起功能错乱这个得注意还有触摸屏有的故障比较特殊特别是感应的那个比例少自己去揣摩我的经验不多(贴膜按键的发现按键问题直接换膜)还有一类就是通电正常不发热这个只要检查 IGBT 339 驱动对管 0.33UF电容电感和线盘基本能解决问题间歇性发热检查可调和功率控制电路有时 339 锅底感温和驱动管 IGBT 也存在但是前面2个居多但是我遇到一个MCU坏的也存在这种.这些都是罕见故障本人乱写各位姑且看之当然电磁炉还有很多特有的怪故障我这里说的只是一点简单故障有什么意见经管发来希望有好方法的全力发出来我们一起学习大家对于修理电磁炉的奇怪故障和处理方法一起放上来我们一起探讨对于故障代码我这里就不发了网上一搜一大堆你还没有懒到那程度吧!!还有一点要补充就是进水问题必须解决好不然返修几率很大陶瓷板漏水的必须取下从新沾接控制板醒胶的胶水粘接受油污影响效果不好我建议擦洗干净直接用通明胶带粘上用热吹风吹牢!!! 这个问题必须重视!!!!!PAN 锅具；锅具检测INT 中断；外部中断请求IGBTEN IGBT使能CUR 电流；电流检测TMAIN 锅底温度检测UIN 电压检测输入PWM 脉宽调制FAN风扇，风扇端BUZ 蜂鸣器电磁炉维修一般步骤及方法首先接机的时候你就要判断故障部位现在的电磁炉的故障基本可以分为以下几种最多: 1.不通电 2. 故障代码保护 3控制部分 4 操作正常不加热和间歇性加热询问用户过后,就是通电试机 (不通电爆机冒烟的不必) 拆机过后, 首先观察保险是否黑掉, 线路板是否炸掉和是否进水 ,把控制板下下来检查是否有蟑螂控制板上线路和功率板上是否有线路铜箔被水腐蚀断路和短路, 3大电容和电感线圈,桥堆等大件是否虚焊, 以上故障的处理方法就不多说了对于最多的就是保险黑掉的 ,首先检查功率管和桥堆 , 如果功率管坏了的先取下坏件检查3大电容特别是0.3UF或者0.27UF 1200V 那个发现容量减小的必须换掉 , 顺便检查驱动对管和IGBT保护2极管是否坏掉(有的机子没有) 然后换上保险和桥堆 ,不上功率管(有的修法是代假负载我基本没有用) 在路检查是否有短路 ,然后就可以通电了通电检查18V 5V 和IGBT的G极必须为0V 如果不是0V 换339 和检查周边元件(驱动对管你已经检查) 应该能解决前面的都确定了然后插上风扇和几个感温插口还有控制板通电试是否可以正常控制以判断MCU 风扇在这个时候应该要转起来没有转坚持其是否短路否则会引起拖低18V而烧IGBT 再次检测IGBT的G极电压确认后就可以上功率管了一般没有问题但是我遇到 G极为0V 后换上IGBT 后操作正常不加热的一般为339坏换之即可还有一类不通电就是功率部分好的 18V 电源坏了的这个部分就比电视的电源简单对于各位应该好修副电源分为变压器和模块2种变压器的直接输出18V的就不说就说说模块的也比较简单现在市面的基本就是FSD200 VIP12A 22A ,THX201 202 203 系列只有VIP22A 能代换VIP12A 其他的均不可以直接代换一般这类电源坏了发现限流电阻被烧的话你就必须更换模块不管模块炸与不炸还有就是检查供电的2极管必须脱板检查大阻值反向漏电导致多次烧模块其电路中的大阻值电阻和18V稳压 5V稳压开关变压器坏的几率也很大风扇短路也会引起 18V 不正常对于电磁炉的第2大故障出现代码保护这类相对与其他的要简单得多各位都有电脑一般在百度里一搜基本问题不难找出来了大对数就是检锅电路高低压保护电路和IGBT 锅底温度检测电路前面2种基本可以检查相关电路中的大功率电阻和线路板基本就能解决后2种不用我说了还有一西特殊的比如提示内部线路故障按键短路故障等等都到相对应的电路中去找问题绝对是没错对于实在不好找的代码你把大功率电阻全部检查完再说了对于出现故障代码你又在相应电路中找不出问题你只有通电试看其电压是否加到MCU 相应脚上具体的自己去理呵呵 (一般2-4V内检锅电路要低一点要因机而议 ) 如果电路提供给MCU电压没有问题 ,唯一判断MCU坏 , 然后就是控制板的问题 , 也简单也难, 简单的就是换按键 ,换晶振(晶振坏可以造成不开机和按键错乱) ,难的就是MCU , 你如果确定 MCU坏了的机子, 难呀 , 还不如直接去换板(80%的用户不接受呵呵) , 控制板还有的问题,提醒大家 ,就指示灯坏 ,或者按键电路中的电阻坏会引起 ,功能错乱, 这个得注意 , 还有触摸屏有的 ,故障比较特殊特别是感应的 , 那个比例少自己去揣摩还有一类就是通电正常 , 不发热 , 这个只要检查 IGBT , 339 , 驱动对管 , 0.3UF电容电感和线盘 ,基本能解决问题间歇性发热, 检查可调和功率控制电路 , 有时339, 锅底感温 , 和驱动管, IGBT 也存在, 但是前面2个居多 , 当然电磁炉还有很多特有的怪故障 , 还有一点要补充 , 就是进水问题 ,必须解决好 ,不然返修几率很大 , 陶瓷板漏水的 , 必须取下 , 从新沾接, 控制板醒胶的胶水粘接受油污影响 , 我建议,擦洗干净 , 直接用通明胶带粘上 ,用热吹风 ,这个问题必须重视!!!!永磁交流伺服电机位置反馈传感器检测相位与电机磁极相位的对齐方式2008-11-07 来源：internet 浏览：504主流的伺服电机位置反馈元件包括增量式编码器，绝对式编码器，正余弦编码器，旋转变压器等。

电磁炉显示屏失灵的维修指南电磁炉作为一种现代化的厨房电器，在我们的日常生活中扮演着重要的角色。

然而，有时我们可能会遇到电磁炉显示屏失灵的问题。

本文将为大家提供一份维修指南，帮助您解决电磁炉显示屏失灵的困扰。

一、检查电源和插头连接无论何种电器出现故障，首先要检查的就是电源和插头连接是否正常。

对于电磁炉来说，确保电源插头插入电源插座并且连接良好非常重要。

如果电源插头松动或者电源线损坏，那么电磁炉的显示屏就会出现故障。

因此，检查并修复电源和插头连接问题是解决显示屏失灵的第一步。

二、调节亮度和对比度如果确认电源和插头连接正常，而显示屏仍然无法正常显示，您可以尝试调节亮度和对比度来解决问题。

根据不同的品牌和型号，电磁炉的操作界面可能会有不同的调节按钮或选项。

您可以尝试按下菜单键或设置键，然后找到亮度或对比度调节选项，并进行调整。

记住，适度的亮度和对比度能够提供清晰可见的显示效果，但过高或过低的设置可能导致显示屏失灵。

三、重启电磁炉有时，电磁炉的显示屏故障可能是由于系统错误或电路问题造成的。

一个简单的解决方法是重启电磁炉。

您可以先将电磁炉关机，拔掉电源插头，然后等待几分钟再重新插入电源并开机。

这样有时可以帮助解决显示屏失灵的问题。

四、与厂家联系如果以上方法都无法解决电磁炉显示屏失灵的问题，那么您可以尝试与电磁炉的厂家联系，寻求进一步的帮助和指导。

通常，电磁炉的厂家会提供售后服务，他们有专业的维修团队可以为您解决各种故障。

您可以通过官方网站或客服热线与厂家联系，向他们描述您的问题，并按照他们的指示进行操作。

需要注意的是，自行拆解或修理电磁炉是非常危险的，并且可能导致进一步的损坏或人身伤害。

因此，如果您不具备相关的维修知识和技能，请务必遵循安全操作规范，并尽量选择专业的维修服务。

总结：电磁炉显示屏失灵可能是由于电源和插头连接问题、亮度和对比度设置不当、系统错误或电路问题等原因造成的。

您可以通过检查电源和插头连接、调节亮度和对比度、重启电磁炉等方法来尝试解决问题。

电磁炉对于我们大家来说是非常熟悉的吧，在我们的家庭中的使用量是非常高的。

那么大家都知道电磁炉的工作时间是很长的，所以会出现各种故障问题是很正常的，像电磁炉触摸屏维修，为了带大家认识电磁炉的维修，下面电磁炉触摸屏维修中心就来为大家介绍电磁炉触摸屏维修故障处理知识。

电磁炉触摸屏维修—爆机，烧保险和IGBT具体表现是通电没反应，整机不工作。

我们拆开机子，会发现保险烧爆了，而且爆得很厉害，保险的玻璃壁上都给爆黑了。

我们进一步检查，会发现在那个大散热器下面的IGBT也击穿了，有时连带把整流桥也烧了，不过整流桥比IGBT结实多了，一般情况下，只烧IGBT。

遇到这种情况，我们不要急于更换零件试机。

还要查一查有没有其它的坏件。

我遇到这种情况，就把电路中所有大阻值大体型的电阻都测量一遍，还有驱动IGBT的那两个三极管(8050，8550)也要测量，再看一看300V滤波电容和0.33uF谐振电容有没有鼓包。

如果这些都没问题，就把除了IGBT之外的所有坏零件全部换新。

此时通电试机，测+5V、+15V或+18V、IGBT的B极0V是不是正常。

只有这几个电压正常了，才能安装IGBT。

这样能排除大部分爆机故障。

电磁炉触摸屏维修—整机无反应，但没有爆机试机，整机不工作，拆开电磁炉，发现保险丝完好。

这种情况一般是电磁炉的电源转换芯片烧坏了，它一般产生18V 电压，再经7805变成+5V电压供CPU工作，没了+5V，CPU不工作，整机当然不工作了。

电磁炉中这类芯片一般都用viper12a、viper22a、thx203h等。

测电源转换芯片外围，看是不是有连带损坏的小器件，如果有，更换之。

电磁炉触摸屏维修—能开机，但显示故障代码这类故障要先搞清代码的含义，然后再有目的的维修。

网上的电磁炉故障代码很多，我们可以充分利用。

这类故障一般都是那些大阻值大身材的电阻变值了，可以一个个地测，有变值的就更换。

同时要查互感器、300v/5uF电容、热敏电阻和电磁炉中唯一的那个电位器。

触摸屏常见故障维修技巧作者：贾瑞超蔡吉飞来源：《今日印刷》2020年第12期随着设备自动化和智能化程度越来越高，触摸屏几乎成为设备的标准配置。

触摸屏触摸失灵轻则不能修改设备参数，重则将导致整个机器处于瘫痪状态，所以触摸屏维修一直是工厂维修师傅最为关心的一件大事。

本文首先以故障频发的触摸板为主要维修对象，用图形解说描述触摸板的更换方法;然后又对液晶屏、主板等故障的维修方法做了讨论;通过几种维修方法的比较分析，其中最省成本的方法就是只换触摸板，最简单、可靠的维修方法就是更换主板。

触摸屏和PLC是现代装备上必备的两个部件。

PLC因其取代了传统的继电器，大幅度简化了设备控制电路，提高设备运行稳定性，维修也极为方便。

但要使设备操作简便、功能丰富，那就必须借助触摸屏来实现。

使用触摸屏连接PLC，除传统按钮开关操作外，亦可实现变量数值修改和变量数值监控，同时也节省大量的传统线路，使得维修更加方便。

不过触摸屏也有一个缺点，就是在频繁操作冲击之下，抵抗能力明显低于传统的操作面板。

触摸屏一旦损坏，整个设备操作就陷于瘫痪，尤其是很大一部分触摸屏内部程序都经过加密，不支持程序上载，所以触摸屏维修一直是比较头痛的问题。

本文重点是以图文并茂且可操作的方式对触摸屏常见的简单故障的维修过程进行了深入分析，可满足工厂绝大多数维修人员的维修需要。

触摸屏结构组成一般工业用的触摸屏主要由4个部分组成：主板、液晶屏、触摸板、保护膜，如图1所示。

主板是控制液晶屏显示和接收触摸板信号用的，就相当于计算机的主板（或者说台式机的机箱）。

液晶屏就相当于计算机的显示器（或笔记本的显示屏），用来显示操作按钮或其他相关信息。

触摸板是用来向主板输入信息用的，更确切地说，触摸板就和电脑的键盘是一样东西。

保护膜是保护触摸面板用的，就和手机屏幕上的贴膜是一样的东西，也起同样的作用。

触摸屏的安装顺序，如图1所示由左到右为主板、液晶屏、触摸板、保护膜。

触摸屏常见故障分析触摸屏最常见的故障就是触摸版损坏，其损坏的原因主要有3个：一是长期触击造成自然损坏;二是用工具敲打，导致非正常损坏（有时挤压的小坑也可能导致触摸屏默认为始终处于工作状态，从而导致触摸无响应的假象），如图2所示;三是液体侵蚀导致电路损坏。

电磁炉最快维修方法
如果你的电磁炉出现故障，以下是一些最常见的维修方法：
1. 检查电源：首先确保电磁炉是否正确连接到电源插座，并且插座没有断开电源。

如果是插座故障，可以尝试用其他设备测试插座是否工作正常。

2. 更换热感应线圈：电磁炉的热感应线圈可能会损坏，导致无法产生磁场加热。

如果怀疑是线圈损坏，需要联系专业的维修人员进行更换。

3. 检查控制面板：如果你的电磁炉无法启动或调节温度，可能是控制面板故障。

可以尝试关闭电磁炉的电源，等待几分钟后重新启动，看是否解决问题。

如果问题仍然存在，可能需要联系维修人员进行检修或更换控制面板。

4. 清洁电磁炉：如果你发现电磁炉加热效果不佳或不均匀，可能是因为磁座上有污垢或残留物。

使用湿布清洁磁座上的污垢，并确保底座上没有附着任何杂物。

需要注意的是，电磁炉维修涉及到高电压和电器元件，对于非专业人士来说较为危险。

如果你对电器维修没有经验或不熟悉操作，建议寻求专业维修人员的帮助。
