人体感应开关红外感应延时开关(控制器)人体是一特定波长红外线的发射体，由红外传感器检测到这种红外线的变化并予以放大选频处理后，可以推动适当的负载，此乃人体红外自动开关。
这一检测技术较之超声、哑声、微波方式更为灵敏与准确。
它要求PIR热释电人体红外传感器的信号放大处理电路有很高的灵敏度并要能准确鉴别生物体与非生物体的运动，使误动作率降到最低。
且体积小，自耗电微少。
采用热释电红外传感器及专用单片集成电路构成的这种开关能成为人到灯亮、人走灯灭。
它安装方便，可直接替换86型面板式开关，无需改动市电线路。
为了方便业余爱好者们制作或维修，现介绍工作原理调试要点及电路,原理图如下。
PIR（HWTT)热释电红外传感器的输出信号幅度较小（小于1mV），频率低（约0.1～0.8Hz)，检测距离短，为此在PIR前加用一块半球面菲涅尔透镜，使范围扩展成90度圆锥型距离大于5米的检测面。
集成电路内部含有二级运放、比较器、延时定时器、过零检测、控制电路、系统时钟等电路。
PIR传感器检测到人体移动引起的红外热能之变化并将它转换为电压量，通过二级选频放大比较输入到控制电路中，由控制电路输出过零脉冲触发双向可控硅导通。
采用交流过零触发能消除可控硅导通时浪涌电流，延长灯具的使用寿命。
同时控制电路启动了延时定时器，直至PIR传感器在接收到信号后，触发可控硅的信号延时到设定的时间后关断可控硅，做到自动关闭。
改变R5阻值或C4容量可控制延时定时器的时间。
IC电路的9脚为光控输入端，由光敏电阻串联R8接地，白天亮阻小9脚为低电平，封锁控制电路输出，待天暗时亮阻增大9脚转为高电平，并解除控制电路，因此能自动做到天暗时自动开关进入工作。
调整R8电阻可适应不同的感光度。
要将其改为日夜均能工作时，只需将光敏电阻或R8拆下即可。
探测灵敏度的调整也十分方便，增大R9电阻阻值提高放大器的增益，它能使检测距离加远，反之则可缩短检测距离，一般可在2～8米之间调整。

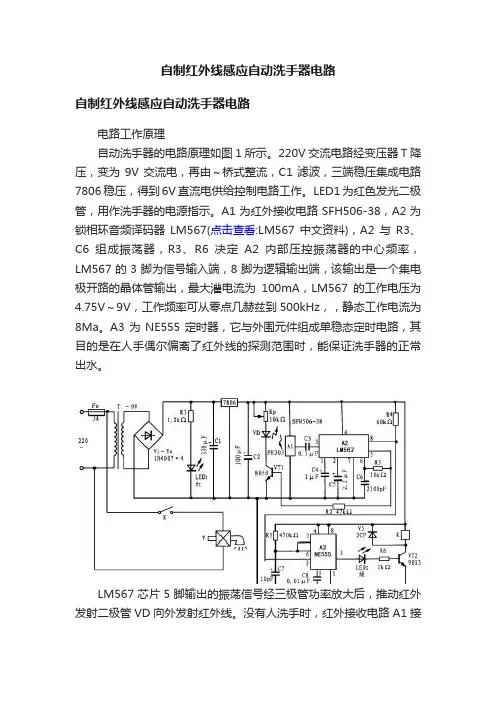

自制红外线感应自动洗手器电路自制红外线感应自动洗手器电路电路工作原理自动洗手器的电路原理如图1所示。
220V交流电路经变压器T降压，变为9V交流电，再由～桥式整流，C1滤波，三端稳压集成电路7806稳压，得到6V直流电供给控制电路工作。
LED1为红色发光二极管，用作洗手器的电源指示。
A1为红外接收电路SFH506-38，A2为锁相环音频译码器LM567(点击查看:LM567中文资料)，A2与R3、C6组成振荡器，R3、R6决定A2内部压控振荡器的中心频率，LM567的3脚为信号输入端，8脚为逻辑输出端，该输出是一个集电极开路的晶体管输出，最大灌电流为100mA，LM567的工作电压为4.75V～9V，工作频率可从零点几赫兹到500kHz，，静态工作电流为8Ma。
A3为NE555定时器，它与外围元件组成单稳态定时电路，其目的是在人手偶尔偏离了红外线的探测范围时，能保证洗手器的正常出水。
LM567芯片5脚输出的振荡信号经三极管功率放大后，推动红外发射二极管VD向外发射红外线。
没有人洗手时，红外接收电路A1接收不到VD向外发射的红外线，A2的3脚无信号输入，8脚为高电平，A3的3脚为低电平，三极管截止，继电器K断电处于释放状态，电磁阀Y不动作，洗手器无自来水放出。
当人手放到洗手器下时，A1接收到人手反射的红外线并经A1放大后，输入到A2的3脚，由A3内部处理后使A3的8脚输出低电平，从而使A3的低触发端2脚变为低电位，导致A3的3脚输出高电平，三极管导通，继电器K吸合，使其常开触点闭合，接通电磁阀Y的220V交流电源，Y开始动作，使洗手器放出自来水，供人们洗涤之用，同时发光二极管LED2发出绿光，指示洗手器正工作于放水状态。
洗涤完毕，人手离开洗手器后，A3延时几秒钟后复位，使洗手器停止放水。
图1中，变压器T采用220V/9V、5V小型交流变压器，VD为PH303红外发射二极管，为8050三极管，为9013三极管，K采用JRX-13F、6V小型直流继电器，Y采用市售的220V交流电磁阀，其余元件型号与数据见图1中所标参数。
人体热释放感应开关电路一、设计思想人体能量热释放有一特定波长红外线，由红外传感器检测到这种红外线的变化并予以放大选频处理后，可以推动适当的负载，就可以构成一个人体红外自动开关。
PIR RE200B热释电人体红外传感器能检测到人体移动引起的红外热能之变化并将它转换为电压量。
设计的思想是怎么将此电压量处理，用什么形式去推动负载，构成自动开关。
二、设计目的通过PIR RE200B热释电人体红外传感器及相应的处理信号的集成块构成一自动控制电灯的开关电路。
可以实现以下功能：⏹白天，不管有人无人灯都不会亮；⏹晚上，只要检测到人体信号，灯就会亮（有人灯亮，无人灯灭）；⏹该开关电路应可接到220V的生活用电压，方便安装使用。
三、设计内容（一）、信号处理集成块BISS0001BISS0001是一款具有较高性能的传感信号处理集成电路。
（1）特点如下：1、 CMOS工艺； 2、数模混合； 3、具有独立的高输入阻抗运算放大器； 4、内部的双向鉴幅器可有效抑制干扰；5、内设延迟时间定时器和封锁时间定时器；6、采用16脚DIP封装。
BISSOOO1管脚图（2）管脚说明1 A --可重复触发和不可重复触发选择端。
当A为“1”时，允许重复触发；反之，不可重复触发2 VO-- 控制信号输出端。
由VS的上跳变沿触发，使Vo输出从低电平跳变到高电平时视为有效触发。
在输出延迟时间Tx之外和无VS的上跳变时，Vo保持低电平状态。
3 RR1-- 输出延迟时间Tx的调节端4 RC1--输出延迟时间Tx的调节端5 RC2--触发封锁时间Ti的调节端6 RR2--触发封锁时间Ti的调节端7 VSS--工作电源负端8 VRFI --参考电压及复位输入端。
通常接VDD，当接“0”时可使定时器复位9VCI触发禁止端。
当Vc<VR时禁止触发；当Vc>VR 时允许触发(VR≈0.2VDD)10 IB--运算放大器偏置电流设置端11 VDD--工作电源正端12 2OUTO--第二级运算放大器的输出端13 2IN-I--第二级运算放大器的反相输入端14 1IN+I--第一级运算放大器的同相输入端15 1IN-I--第一级运算放大器的反相输入端16 1OUTO--第一级运算放大器的输出端（3）集成块内部结构图（4）工作原理BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。
自制红外遥控开关电路图想自己制作一个可以遥控开关电灯的电路，最简单的方法就是直接选用市售的PT2262和PT2272这类无线收发模块，其遥控距离可达30~40m，并且可以控制多路负载工作。
PT2262和PT2272收发模块。
上图中左边的为PT2272接收模块，这种模块只要外接三极管驱动继电器即可控制电灯的工作。
右边为无线遥控发射器，内部一般都是采用与PT2272配套的PT2260或PT2262设计。
若提问者想采用元器件自己动手制作遥控电路，可以按照下图所示电路来制作。
简单的红外遥控开关电路。
红外发射电路。
上图中，555时基电路接成一个自激多谐振荡器，其振荡频率由电阻R1、R2及C2决定。
调整R2或C2的标称值即可改变振荡频率。
按下微动开关S，555电路得电工作，驱动红外发射二极管VD向外发射红外遥控信号。
红外接收电路。
上图中，VD为红外接收二极管，用于接收红外发射电路发出的红外遥控信号。
V6及其集电极所接的L、C4组成一个选频放大器，V7、V8组成一个双稳态电路。
当红外接收二极管VD接收到红外遥控信号时，该信号先经V5放大，然后送至V6组成的选频放大器放大，若VD 接收到的红外信号的频率与LC4的并联谐振频率相同时，V6集电极便会输出一个触发信号，使V7、V8构成的双稳态电路翻转，V8集电极输出变为高电平使V9导通，继电器吸合，接通电灯电源。
若再按一下红外遥控发射器，VD又接收到红外遥控信号，使双稳态电路再次翻转，V8集电极变为低电平，V9截止，继电器失电，电灯电源断开。
上图电路中二极管VD1~VD5皆选用1N4148，V5~V9选用9014三极管即可。
红外发射管和红外接收管。
上图中，透明封装的为红外发射二极管，蓝黑色封装的为红外接收二极管。
制作时，红外发射二极管可以选用5mm的管子。
红外接收二极管在使用时，与稳压管一样，应反向接于电路中。
红外线感应自动门开关控制器电路红外线感应自动门开关控制器电路图１图1是红外接收和电机驱动电路，在无人的时候红外接收器正常接收来自另一侧发过来的红外光束。
用６０ｍｍ长刚好插入红外发射管的导向管,见（图３）图3在墙壁上平行固定，高度适当，并和对面的接收器对准，这样发出的红外线是一束，不易干扰另一个接收器。
具体安装方法,见图４所示,图4经ＢＧ６、ＢＧ７、ＣＲ等放大滤波后输出低电平，此时ＢＧ５截止，ＢＧ２、ＢＧ３导通执行关门动作。
当人走到门口时，红外光被挡住，ＢＧ７输出高电平经一路限位开关驱动ＢＧ１、ＢＧ４执行开门动作，另一路经Ｒ１驱动ＢＧ５使ＢＧ２关断，当门开到指定位置时开门限位开关断开，使电机不再继续运转。
当人离开时，ＢＧ７不再输出高电平，经电容Ｃ１延时三秒钟后执行关门动作。
发射电路可用电视机遥控器成品改制,见（图２），图2将原发射管卸掉用引线接至已做好的专用发射器上，两个发射器并联并注意极性。
然后找一个合适的按键把它短路，让它一直发射，最好是“屏显”键，为的是尽量不干扰可能在辐射区的电视机。
发射功率用ＲＷ调整，以刚好能接收到为好。
主要元件选择：电机驱动电路用的四只功率管是ＩＲＦ９５４０／Ｐ型／１００Ｖ／１９Ａ和ＩＲＦ５４０／Ｎ型／１００Ｖ／２８Ａ的场效应管，因为它是以电压驱动的，几乎不消耗驱动功率。
它的内阻小，温升很小，可以将它们装在一块很小的铝板上，并注意绝缘。
电机可以到汽配商店去买１２Ｖ的雨刮器电机，卸掉它的力臂，装上一个四冲程摩托车发动机的齿轮，用几个小链条接起来，然后用一块钢板做一个支架固定在门上，具体安装方法,见图５,图5为了防止停电对门的正常使用造成影响，所以我设计了用变压器降压配上１２Ｖ的蓄电池，主要电路用１２Ｖ供电，与市电隔离，安全性提高了。
也可以：采用人体移动探测热释电红外感应模块HN911的自动门控制电路图：下图是自动门控制电路原理图。
V1用作延时控制，通过调节电位器RP1便可改变延时控制的时间。
111BISS0001组成。
当有人出现在它的探测区，传感器便能探测到信号并把信号传给单片机，单片机再根据实际情况是否该开启器件设备或让房间的电器设备处于一种可开启状态。
另外，关于走廊及洗手问用灯情况，当晚上有人经过时, 人体红外感应到人便开启走廊用灯或者洗手间用灯。
热释人体红外模块电路如图2所示。
图2热释人体红外电路图上图中，R3为光敏电阻，用来检测环境照度。
当作为照明控制时，若环境较明亮，R3的电阻值会降低，使9脚的输入保持为低电平，从而封锁触发信号Vs。
SW1是工作方式选择开关，当SW1与1端连通时，芯片处于可重复触发工作方式；当SW1与2端连通时，芯片则处于不可重复触发工作方式。
图中R6可以调节放大器增益的大小，原厂图纸选10K，实际使用时可以用3K，可以提高电路增益改善电路性能。
输出延迟时间Tx由外部的R9和C7的大小调整，触发封锁时间Ti由外部的R10和C6的大小调整，R9/R10可以用470欧姆，C6/C7 可以选0.11U。
3.1.1 BISS0001 芯片介绍（小四号黑体）BISS0001是一款传感信号处理集成电路。
静态电流极小，配以热释电红外传感器和少量外围元器件即可构成被动式的热释电红外传感器。
广泛用于安防、自控等领域能。
特点：CMOS工艺数模混合具有独立的高输入阻抗运算放大器内部的双向鉴幅器可有效抑制干扰内设延迟时间定时器和封锁时间定时器采用16脚DIP封装A W nil HCL KC2 胆咋5 ™/BESET3.1.1.1管脚图表3-1管脚说明工作原理BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。
以下图所示的不可重复触发工作方式下的波形，来说明其工作过程。
不可重复触发工作方式下的波形。
首先，根据实际需要，利用运算放大器0P1组成传感信号预处理电路，将信号放大。
然后耦合给运算放大器0P2，再进行第二级放大，同时将直流电位抬高为VM（疋0.5VDD）后，将输出信号V2送到由比较器COP1和C0P2组成的双向鉴幅器，检出有效触发信号Vs。
一款人体感应开关电路图笔者手头有一个人体感应开关，它采用了专用感应集成电路ＨＴ７６１０Ｂ，外围电路简洁，性能颇佳，可靠性高，现介绍如下：根据实物绘出的电路见图。
当开关ＳＷ置于“自动”位置时，ＲＥ－２００Ｂ将感应到的人体释放的红外线转换成微弱的电信号送至ＨＴ７６１０Ｂ的{11}脚，经内部二级放大和阻容选频网络选频后，在{20}脚输出０．３～３Ｈｚ的交变信号，当此信号幅度大于２Ｖ时，{2}脚就会输出一个与交流电源电压同步的方波电压，驱动双向可控硅过零触发导通，点亮电灯。
ＶＲ１为延迟时间调节电位器，灯点亮后，延迟熄灯时间可在８秒至６分钟之间任意调节；ＶＲ２为亮暗起控调节电位器，可以调节在白天和夜晚之间的任一亮度时起控，此时电灯点亮。
亦脚（ＶＤＤ端）设计的点灯阈值电压为８Ｖ，亦脚电压低于８Ｖ灯不能点亮，只有高于８Ｖ灯才能点亮。
1.红外测温仪前置放大电路2.热释电红外传感器热释电红外传感器是最常用的红外检测器之一，其工作原理是利用热释电效应，即在钛酸钡一类晶体上、下表面设置电极，在上表面加以黑色膜，若有红外线间歇地照射，其表面温度上升△T，其晶体内部的原子排列将产生变化，引起自发极化电荷，在上下电极之间产生电压△U。
常用的热释电红外线光敏元件的材料有陶瓷氧化物和压电晶体，例如，钛酸钡、钽酸锂、硫酸三甘肽及钛铅酸铅等。
热释电红外传感器的电路图、外形图如下图所示。
热释电红外温度传感器的特点是反应速度快、灵敏度高、准确度高、测量范围广、使用方便，尤其非接触式测量使红外温度传感器和以红外传感器为核心的红外测温模块、红外测温仪在工业现场、国防建设、科学研究等领域得以广泛应用。
主要应用于铁路、车辆、石油化工、食品、医药、塑料、橡胶、纺织、造纸、电力等行业的温度测量、温度检测、设备故障的诊断。
特别适用于高温和危险场合的远距离测温。
一、人体感应开关该电路广泛应用于防盗报警器、自动门、自动风扇、展览会及旅游景点的自动解说系统、楼梯及教室照明灯的控制等产品中。
人体感应、声光控灯头开关电路图下图声光控节能灯座电路声光控节能灯座节电效果显著,采用该灯座白天灯不亮,夜间有声音灯即亮｡该灯座电路简洁,声控部分采用了驻极体话筒,电路见附图所示｡220V电源经桥式整流､220kΩ电阻降压､100μF电容滤波后得到5V电压供给数字集成电路HD14011工作｡白天有光照时,光电二极管2CU呈低阻状态,IC的{1}､{2}脚为低电位,{3}脚为高电位,白天不论有无声音,即不论{4}脚电位如何,{13}脚始终钳位于高电位,{12}脚也为高电位｡因此{11}脚为低电位,可控硅截止,灯泡不亮｡夜晚无光照时,2CU呈高阻状态,{3}脚为低电位,这时若有人发出声响,驻极体话筒拾取信号,经{5}､{6}脚输入到放大器放大后由臆脚输出｡当{4}脚为低时,{13}脚也为低,{11}脚为高,触发可控硅BT169导通,灯泡点亮｡同时10μF 电容充电,充电之初{8}､{9}脚为高电位,使{12}脚为低电位｡声音过后,{13}脚恢复高电位,但由于{12}脚为低电位,所以{11}脚继续保持高电位,灯继续点亮｡10μF电容继续充电｡几十秒钟后,{8}､{9}脚为低电位,{11}脚也翻转为低电位,可控硅截止,灯灭｡下图:VD1-VD4是IN4007，VD5是2CW56(8V),VD6是4148,VT7是9013,VS是MCR100-8；R1是22k,R2是22m,R3是33k,R4是47k,R5是1.5m,R6是5.1欧,R7是240k(全部是1/8碳膜电阻)；C1是瓷介电容104(0.1uf),C2是电解电容22uf/16v,C3是100uf/16v；MIC(B)是CRZ-113F驻极体电容话筒;GR是光敏电阻MG45；IC是CD4011。
声光双控延迟节能电照明灯上图:这是一个成熟的电路，你不必担心它的可靠性。
灵敏度也很好，加大R3，提高灵敏度，反之减低灵敏度。
串接于电路中的受声控负载（感性：如节能灯，或阻性：如灯泡）由于串接特性所以此电路可以直接接于开关点上代替原开关。
用红外传感器制作的人体感应多功能控制器该装置通过开关SA1的转换后。
可对公共场所的楼道、公厕等处照明灯进行自动控制，使之白天熄灭，夜间人来灯亮，人走灯灭，达到节能目的；可用于电扇、排风扇等的自动控制。
一、工作原理 本装置电路如 IC2C、IC2D构成电压比较器。
当IC2B的⑦脚输出信号电压幅度在UA 和UB之间（即小于UA、大于UB）时，IC2C⑧脚输出高电平，然后经VD6、VD7相互隔离（正或门）的作用。
经R16、R17输出一控制信号UK，加至IC3B的⑤脚，IC3A～IC3C组成电压比较器，RG为光敏电阻，当开关SA1-2拨到①端时，此时为灯光自动控制状态，白天由于光照射RG呈低阻态，IC3A②脚电压较③脚电压高，则IC3A①脚呈低电平，此时VD8正偏导通。
UK被钳制于低电位。
这时。
无论BH是否接收到人体红外信号，由于UK被钳位于低电平，则IC3B、IC3C的⑦、⑧脚均呈低电平，VT1截止，灯不亮。
当天黑或环境亮度降低时。
RG呈高阻态，此时IC3A②脚电压较③脚电压低。
则IC3A的①脚呈高电平，VD8反偏截止，对UK隔离。
BH接收到移动人体发出的红外线信号后输出UK并与IC3B⑤脚与⑥脚基准电压作比较，当UK即⑤脚电压大于⑥脚电压时，IC3BC⑦脚输出高电平。
同理，IC3C⑧也输出高电平，VT1饱和导通，J得电吸合，J常开触点闭合，接通照明灯。
当SA1-2拨至②端时，R19被接人电路，由于阻值较高，其工作原理与无光照明时一样。
在二、制作与调整 制作时需要加非涅耳透镜。
对红外传感器来说。
不加透镜其探测半径不。
摘要本文介绍了红外线感应开关的原理，采用热释电红外探头将接收到的微弱信号加以放大，然后驱动继电器，制成红外热释电感应开关。
本开关能探测来自移动人体的红外辐射，只要人体进入探测区域，开关会自动开启。
该设计可作为企业、宾馆、商场及住宅的走廊、楼梯、电梯间、卫生间、库房等处的自动开关，起到暗光灯亮和人来灯亮的作用，既新颖方便，又节约用电，在某些场所还能起到威慑盗窃活动的防范作用。
本设计结构简单，本身不发任何类型的辐射，器件功耗很小，价格低廉，隐蔽性好，应用范围广，所以可以通过扩展而达到实际的应用。
关键词：红外线感应开关暗光灯亮节能目录摘要 (I)1绪论 (1)2红外感应开关原理 (2)2.1红外线感应开关电路原理 (2)2.1.1光敏电阻式光控开关的原理及作用 (2)2.2红外感应开关电路的控制方式 (3)2.2.1 红外光波谱 (4)2.2.2 红外收发系统 (4)2.3红外控制和传统开关控制的比较 (5)2.3.1传统开关的缺陷 (5)2.3.2红外线感应开关的优势 (5)3方案的设计 (5)3.1方案设计 (5)3.2电路框图及其功能 (6)4结论 (7)5参考文献 (8)1绪论热释电红外传感器是一种能检测人或动物发射的红外线而输出电信号的传感器。
早在1938年，有人提出过利用热释电效应探测红外辐射，但并未受到重视，直到六十年代，随着激光、红外技术的迅速发展，才又推动了对热释电效应的研究和对热释电晶体的应用。
热释电晶体已广泛用于红外光谱仪、红外遥感以及热辐射探测器，它可以作为红外激光的一种较理想的探测器。
它目标正在被广泛的应用到各种自动化控制装置中。
以替代传统光源的节能环保光源。
LED以其较之于传统照明光源所没有的优势，诸如较低的功率需求、较快的响应速度、绿色环保以及不断快速提高的发光效率等，成为目前我国今后照明系统发展的方向。
基于目前国内国际形势，尤其是能源紧缺，智能照明必是以后照明系统的发展方向。
毕业设计(论文)2009－2010学年度机电工程系机电一体化技术专业班级08机电2 学号62083331课题名称热释电人体红外线传感器应用电路的设计与制作学生姓名指导教师20 年月日热释电人体红外传感器应用电路的设计与制作【摘要】本系统采用了热释电红外传感器，它的制作简单，成本低，安装比较方便，而且防盗性比较稳定抗干扰能力强，灵敏度高安全可靠，这种安装不易被盗贼发现等优点。
本文粗略讲述了我在本次实习中的整个设计过程及收获。
讲述了数字频率计的工作原理以及其各个组成部分，记述了我在整个设计过程中对各个部分的设计思路、对各部分电路设计方案的选择、元器件的筛选、以及对它们的调试，到最后得到比较满意的实验结果的方方面面。
【关键词】比较器运算放大器红外能前言：热释电人体红外传感器用于检测人体的红外能。
用它可以作成主动式和被动式的人体传感器，广泛用于安全防范领域及控制自动门，灯，水龙头等场合．本设计包括信号的输入电路，放大电路以及ＬＥＤ控制与显示电路．通过制作的实践，从感性到理性逐步对热释电人体传感器电路的知识．从直观的元器件和电路板到实际检测和安装操作，掌握元器件识别和检测手段，学习识读电路图和安装图，掌握ＬＥＭ３２４集成电路的封装及引脚排列等相关知识。
第一章毕业设计的任务及要求一、毕业设计的任务由实验室提供相关的元器件，制作一个人体热释传感器应用电路。
二、毕业设计的要求：了解人体热释传感器的工作原理及应用，人体红外传感器的感应距离不小于1米。
第二章方案论证设计方案一：１．工作原理在该探测技术中，所谓被动是指探测本身不发出任何形式的能量，只能接受自然界能量变化来完成探测目的，被动式的特点能够响应入侵者在防范区域内移动时引起的红外辐射变化，并能发出信号，从而完成相应功能２．方框原理图设计方案二１．工作原理．热释电人体红外传感器的特点是，它只在由于外界辐射而引起本身温度的变化时，才给出一个相应的电信号，当温度趋于稳定后，就不在有信号输出．所以电信号与它本身的变化率成正比，所以电热释传感器与运动的人有关２．工作原理方框图方案的比较设计方案一的电路图比较繁琐，线路连线较复杂，而且设计方案一中所需的个别元器件不能找到，也不符合任务书中的要求，所以我放弃了设计方案一。
人体红外感应门自动开关电路
人体红外感应门自动开关电路
当TX982发出人体感应信号后，SB1的A、B两点闭合对地导通，此时的IC1的第2脚为低电平信号输入，再经内部电路翻转第3脚B 点输出高电平。
此高电平信号同时发送给IC2和IC3的第2脚。
因为发送给IC3第2脚信号为高电平，所以IC3第3脚信号为低电平，接地。
而发送给IC2第2脚高电平信号经VT2三极管导通示值转为低电平，所以IC2第3脚信号为高电平输出。
电机通过IC2第3脚高电平输入又经IC3第3脚低电平信号接地导通而正转运行。
当TX982没有人体感应信号时，SB1的A、B两点断开，相当于给IC1的第2脚输入了高电平，经翻转后第3脚输出低电平，此时VT2三极管9014管截止，并通过R5电阻使IC2第2脚圣高电平接地IC3第3脚低电平信号接地。
由于开始时的IC3第3脚信号为低电平并发送到IC3第2脚后，使第3脚翻转为高电平。
此时的IC2第3脚圣低电平，电机以反转运行。
被动人体红外传感器电路图被动红外传感器的电路也有好多，但是不管什么形式的，差不多都是上面的样子，有的可能会少一级放大。
这里的一款电路是我从尼赛拉厂家那里得到的，很经典的使用方法。
前面是一级低频信号放大，放大倍数大约是100倍，放大后信号通过R6、C5再次选出0.2-10HZ的信号，最后送到IC1B进行再次放大，运放的5脚是1/2VCC电压脚，在静态时，6、7脚的电压也是1/2VCC，当有信号后，6脚就会有一个在1/2VCC电压附近上下摆动的电压值，这个电压通过运放进一步放大后，输入到后面的门限比较电路，该门限电路不管你输入信号是在1/2VCC电压上偏还是下偏，都将在超过门限值后在二极管4148的负极输出一个高电平信号。
这里，RP1和RP2都可以调检测的灵敏度，一般RP2可以用一个220K的电阻代替，只要调节RP1就可以了。
这里，我顺便说一下运放的使用吧，好多的同志在论坛上经常要发表关于运放是单电源供电还是双电源供电，其实，任何一个运放都可以用单电源或者双电源供电的，这里是典型的单电源供电的方法，最典型的地方是IC1B的5脚电压来自与电源和地之间2个100K电阻R9、R10的分压，然后一个电容到地滤波，如果是双电源供电的话，这个部分一般会接地线，好了，题外话我不多说了，红外感应头自己到去搜索一下吧，多得是。
电路排版要求不是很高，紧凑点吧，哪怕节省点线路板也是好的，有几个电解电容的极性我没有标出来，C4、C7肯定不用说了，C5要看你买的红外感应头了，一般感应头的输出会低于1.5V，所以C5的左端是1.5V以下的，右端是1/2VCC，现在该明白了吧！当然，如果感应头输出大于1/2VCC，就要反过来了哦！我曾经解剖过一个知名产品的电路，发现那极性居然是接反的，好在它用的是红宝石的电容，即使是反向，漏电也很小，但是作为一个设计者，我们还是要仔细为妙的基于LM324的被动式人体红外线感应开关上传者：葱爆羊肉浏览次数:11881红外报警开关采用国内外最流行的PIR人体热释电传感器作信号探测器，灵敏度高，探测距离可达10米以上，其俯视角可达86°，水平视角可达120°。
红外人体感应开关电路的设计红外人体感应开关是一种利用红外线感应人体动作的技术，广泛应用于室内灯光控制、安防系统等领域。
它通过感应人体的红外线辐射来控制开关的状态，当检测到人体时，开关自动开启相应的装置，当人离开时，开关自动关闭。
红外传感器模块是整个电路的核心部分，它用于检测人体的红外线辐射。
常见的红外传感器有红外感应发射管和红外感应接收器。
红外感应发射管通过发射红外线辐射，而红外感应接收器用于接收红外线辐射。
当有人体经过时，人体会发出红外线辐射，红外感应接收器就会接收到红外线信号。
信号处理模块用于处理红外传感器接收到的信号。
它通常包括信号放大、滤波和数字转换等功能。
信号放大模块用于放大红外线信号，使其达到适合后续处理的幅度。
滤波模块用于滤除噪声，以保证信号的准确性和稳定性。
数字转换模块将模拟信号转换为数字信号，方便后续的开关控制。
开关控制模块用于控制开关的状态。
它通常包括开关驱动电路和继电器。
开关驱动电路用于将数字信号转换为适合驱动继电器的电平信号。
继电器作为开关的控制器，根据开关驱动电路的输出信号，控制开关的开启和关闭。
在红外人体感应开关电路的设计中，还需要考虑一些细节问题。
首先，红外传感器的布置要合理，以保证检测到人体的红外线辐射。
其次，信号处理模块的放大倍数和滤波器的频率要根据实际情况进行调整，以提高信号的准确性和稳定性。
最后，开关控制模块要选择适合的继电器和开关驱动电路，以确保开关的可靠性和稳定性。
总之，红外人体感应开关电路的设计需要考虑红外传感器、信号处理和开关控制等多个方面的因素。
只有合理设计和精心调试，才能保证红外人体感应开关的正常工作，并满足实际应用需求。
DYP-ME003人体感应模块一、特点采用PIR热释电传感器、菲涅尔低功耗、静态功耗50uA宽电压范围、DC 4.5-20V电路板小体积32*24mm可重复/不可重复触发方式选择使用简单、电源+ -信号输出二、应用范围■安防产品■人体感应玩具■人体感应灯具■工业自动化控制等热释电红外开关是BISS0001配以热释电红外传感器和少量外接元器件构成的被动式红外开关。
它能自动快速开启各类白炽灯、荧光灯、蜂鸣器、自动门、电风扇、烘干机和自动洗衣机等装置，是一种高技术产品。
特别适用于企业，宾馆、商场、库房及家庭的过道、走廊等敏感区域，或用于安全区域的自动灯光、照明和报警系统。
■功能特点:1.全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。
2.光敏控制（可选择，出厂时未设）：可设置光敏控制，白天或光线强时不感应。
3.温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。
4.两种触发方式：（可跳线选择）a.不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变为低电平；b.可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。
5.具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。
此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。
(此时间可设置在零点几秒—几十秒钟)。
6.工作电压范围宽：默认工作电压DC4.5V-20V。
红外感应灯的制作方法红外感应灯是一种常见的自动感应灯，它通过感应人体的热量来自动开启或关闭灯光。
制作一个红外感应灯并不复杂，只需要一些基本的电子技能和简单的材料。
以下是一个制作红外感应灯的方法，希望对你有所帮助。
材料准备：1. Arduino开发板2. 红外传感器模块3. 三极管4. 电阻5. LED灯6. 面包板7. 杜邦线制作步骤：1. 首先，将Arduino开发板放在面包板上，并将红外传感器模块插入到Arduino的数字引脚2。
2. 接下来，将一个三极管的基极连接到Arduino的数字引脚3，收集器连接到Arduino的GND，发射极连接到LED的负极。
3. 在三极管的基极和数据引脚之间加入一个10K欧姆的电阻。
4. 将LED的正极连接到Arduino的数字引脚11，并将一个220欧姆的电阻连接到LED的负极，再将电阻的另一端连接到Arduino的GND。
5. 现在，通过杜邦线将所有部件连接起来。
将Arduino的电源和GND引脚连接到面包板的相应接口上。
6. 使用USB线将Arduino连接到电脑上，并在Arduino IDE中编写代码。
以下是一个简单的红外感应灯的代码示例：```cpp#include <IRremote.h>const int sensorPin = 2; // 红外传感器模块所连接的引脚const int ledPin = 11; // LED灯所连接的引脚IRrecv irrecv(sensorPin);decode_results results;void setup() {Serial.begin(9600);irrecv.enableIRIn(); // 启用红外线接收功能pinMode(ledPin, OUTPUT);}void loop() {if (irrecv.decode(&results)) {// 当红外线接收到信号时，LED灯亮起digitalWrite(ledPin, HIGH);delay(1000);digitalWrite(ledPin, LOW);irrecv.resume(); // 继续接收红外信号}}```7. 在Arduino IDE中上传代码到Arduino开发板中，并将面包板上的线路和电路连接好。
红外线人体感应电子开关电路制作
该装置通过开关SAI 的转换后，可对公共场所的楼道、公厕等处照明灯进行自动控制，使之白天熄灭，夜间人来灯亮，人走灯灭．达到节能目的；可用于电扇、排风扇等的自动控制。
一、工作原理
本装置电路如附图所示，它主要由红外传感器BH 、放大器、比较器、光敏元件及转换开关与控制电路等组成。
红外传感器BH 能在较远的距离探测到人体移动所发出的微弱红外线，当BH 检测的人体移动所发出的红外线信号后，经转换成为低频电信号，由BH 的②脚输出到IC2A 进行放大，然后由ICZA 的①脚输出经C10 藕合至ICZB 对信号作进一步放大.
IC2C,IC2D构成电压比较器．当IC2B 的⑦脚输出信号电压幅度在UA 和UB 之间（即小于UA 、大于UB ）时，IC2C⑧脚输出高电平，然后经VD6,VD7相互隔离（正或门）的作用，经R16,R17输出一控制信号UK，加至IC3B的⑤脚，IC3A~IC3C 组成电压比较器，RC 为光敏电阳，当开关SA1-2拨到①端时，此时为灯光自动控制状态，白天由于光照射RC 呈低阻态，IC3A ②脚电压较③脚电压高，则IC3A ①脚呈低电平，此时VD8正偏导通，UK 被钳制于低电位。
这时．无论BH 是否接收到人体红外信号，由于UK 被钳位于低电平，则IC3B,IC3C 的⑦、⑧脚均呈低电平，VT1截止，灯不亮。
当天黑或环境亮度降低时，RG 呈高阻态．此时IC3A ②脚电压较③脚电压低，则IC3A 的①脚呈高电平，VDS 反偏截止，对UK 隔离。
BH 接收到移动人体发出的红外线信号后输出UK 并与IC3B ⑤脚与⑥脚基准电压作比较，当UK 即⑤脚电压大于⑥脚电压时，Ic3B ⑦脚输出高电平。
同理，IC3C ⑧也输出高电平，VTI 饱和导通，J 得电吸合，J 常开触点闭合，接通照明灯。
当SAI-2 拨至②端时，R19 被接人电路，由于阻值较高，其工作原理与无光照明时一样。
在图中，灯亮与被控制器工作时间长短是由RP3 、C15 、R27 来确定。
二、制作与调整
制作时需要加非涅耳透镜对红外传感器来说，不加透镜其探测半径不足 2 来
配上透镜后其探测距离将增加至十几米。
安装时应将透镜固定于BH正前方1-5cm 外。
调试时，首先调整RP2，将RC光敏电阻的孔挡住，调整R2使IC3A ①脚为高电平，然后使RG 接受光照，此时IC3A 的①脚应为低电平，然后调整RP1使人体距透镜5-7米左右灯亮即可。
调RP3 可调整工作时间的长短.。
