《河床演变与整治》课程教学大纲课程编号：030163 学分：2 总学时：34大纲执笔人：匡翠萍大纲审核人：刘曙光一、课程性质与目的《河床演变与整治》是港口航道与海岸工程专业的一门重要的专业课程，它是研究自然情况下或修建整治建筑物后河流河床发生冲淤变化的过程的一门科学，根据河床冲淤变化采用科学的整治手段来调整河流的来水来沙过程，以达到防洪抗旱、疏通航道、围垦灌溉、稳定河床、蓄水发电多功能地利用河流，并兼顾水利水产等其他事业，以及环境与生态保护，以获得合理的最大经济效益，生态效益和社会效益。
因此河床演变及整治在河流的开发、利用与治理特别是港口与航道工程建设中起着重要的作用。
同时与土木工程、交通工程和环境工程等学科也有着密切的联系。
通过《河床演变及整治》的教学，使得学生了解和掌握与河床演变及整治相关的河流动力和泥沙运动方面的理论知识，了解河流治理的主要措施和手段。
二、课程基本要求《河床演变与整治》作为一门工程运用学科，要求学生具有一定的水力学（或流体力学）、河流动力学的基础知识；要求教师具有全面的流体力学和河流动力学知识，全面的河流治理知识和工程经验。
三、课程基本内容1．绪论：河流治理工程的基本性质、国内外河流治理工程的历史和现状等。
2．河床演变与整治的一般问题：（1）河流的一般特性：山区河流和平原河流的一般特性，包括河床形态、水流及泥沙运动、河床演变等。
（2）河床演变的基本原理：包括河床演变分类、影响河床演变的主要因素、河床演变的基本原理、河流的自动调整作用等。

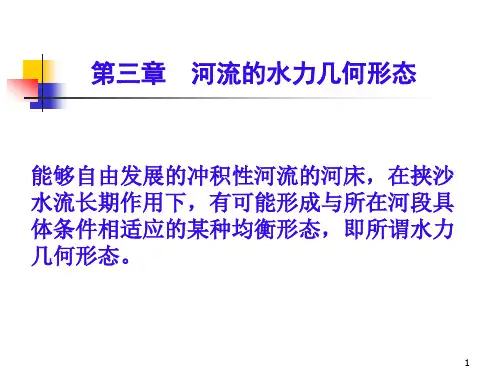

（3）河流的水力几何形态：包括河床的稳定性、造床流量、河相关系和河流纵剖面等。
（4）整治建筑物及整治手段：包括河道整治及规划、洪水河床整治、枯水河床整治、河床整治建筑物及其材料和构件。
3．自然河流河床的演变及整治：（1）顺直型河流的演变及整治：顺直型河段特性、演变规律、形成条件及整治工程。
（2）蜿蜒型河段的演变及整治：蜿蜒型河段特性、演变规律、形成条件及整治工程。
DOI:10.16239/ki.0468-155x.2010.04.010泥沙研究2010年8月Journal of Sediment Research第4期黄河内蒙古河段河道演变及水力几何形态研究冉立山1，2，王随继1（1.中国科学院地理科学与资源研究所陆地水循环及地表过程重点实验室，北京100101；2.中国科学院研究生院，北京100049）摘要：黄河内蒙古河段的凌汛年年发生，多次引起河道决口导致洪水灾害。
为了提供有效的防洪措施，选取不同河型段中的代表性河道断面，来研究其河道演变特征及其主要影响因素，并从水力几何形态关系上剖析其内在驱动因子。
结果表明，河岸组成物质的极大不同决定了各个断面的演变特性及其所在河段的河型差别。
以基岩河岸为主的磴口河段的河道最为稳定；以泥质河岸为特征的头道拐断面所在的顺直河段次之；以泥质砂质二元河岸结构为主的三湖河口断面所在的弯曲河流段很不稳定；而以砂质河岸为主的巴彦高勒断面所在的辫状河段最不稳定。
河道的演变势必引起其水力几何形态关系的调整，在黄河内蒙古河段，随着流量的变化其水力几何形态的调整主要是通过影响水深和流速来实现的。
巴彦高勒断面是上述调整中表现最明显的断面，因此，它所在的河段也是容易决口的河段。
三湖河口所在河段的一系列凹岸的强烈冲刷引起河道大幅度摆动，从而也是河道决口的潜在河段。
黄河内蒙古河段的河流治理的侧重点应该针对巴彦高勒断面所在的辫状河段和三湖河口断面所在的弯曲河段。
对辫状河段要加强整个河段的河岸防护，对弯曲河段以工程防护手段侧重遏制其凹岸的坍塌后退。
关键词：黄河；内蒙古河段；河道演变；水力几何形态；河型中图分类号：TV147文献标识码：A文章编号：0468-155-X（2010）04-0061-07黄河内蒙古河段的河道在近几十年来出现新的变化，比如，一些河段的河床加积升高而变为悬河，部分河段曲流带的大幅摆动导致堤防坍塌，凌汛时高水位引起的洪灾现象时有发生。

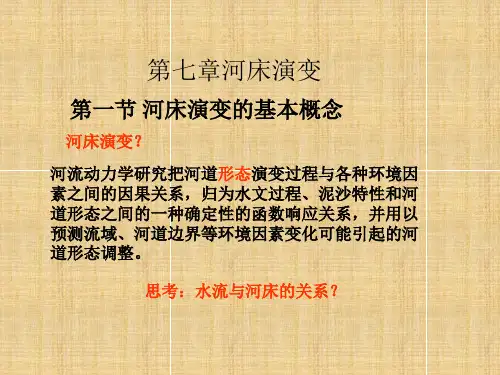

第六节河床演变一、河床演变的基本知识(一)河床形态变化的类型河床的几何形状，称为河床形态。
河床形态变化，称为河床演变，它是河床泥沙运动的结果，可有两种类型：1．纵向变形河床沿水流方向的高程变化，称为河床的纵向变形，它是河流纵向输沙不平衡造成的结果。
河源与上游的河床下切、下游河床的淤高，均属此类，其变化幅度随岩石性质而异，细沙河床的变化幅度可能很大。
它对于桥梁工程设计的影响不可忽视。
2．横向变形河湾发展、河槽扩宽、塌岸、分汊、改道等河床平面形态的变化，统称为横向变形。
河湾的发展与弯段水流离心力有关，它可使凹岸不断受到冲刷，凸岸不断出现淤积，产生横向比降，可导致河流截弯取直或河流改道。
(二)河床演变的影响因素河床演变的影响因素有很多，主要因素有：1．流域的产沙条件流域的产沙量及泥沙组成等对河床演变有很大的影响。
例如，黄河及华北地区一些河流，河水含沙量很大，因此下游河道淤积十分严重。
2．流量变化流量越大，水流的挟沙量就越多。
流量变化越大，泥沙运动和河床的变形就越剧烈。
设河水的含沙量为ρ，流量为Q，输沙率为Q s，则有Q s=ρQ （8-17）3．河床土质土质坚实的河床变形缓慢，土质松软的河床易受冲刷。
4．水流比降河床比降大，流速大，冲刷力强，河床受冲刷厉害。
反之则易于淤积。
5．副流作用水流中由于纵、横比降及边界条件的影响，其内部形成一种规模较大的旋转水流，如图8-12所示，称为副流。
它从属于主流而存在，是河床冲淤的直接原因。
229厚桥涵图8-121-冲刷坑；2-回水区；3-路堤；4-主流6．人类活动如兴修水利工程，建造堤坝、桥、涵等活动，都会对河床演变产生重大影响。
二、建桥后对河床演变的影响建造桥梁后导致的河床演变属人类活动影响因素之一，它只是发生在桥位上、下游不远的范围内。
主要为：(一)平原弯曲型河段（属于次稳定河段）在这类河段上建桥，其孔径一般都大于或等于河槽宽度，建桥对河床的影响小。
但是，当桥位通过水深较大的河湾时，因河床自身的天然演变，有可能形成河湾逼近桥台、桥头引道或导流堤，危及桥台基础。
第三节河床演变的基本规律在河流动力学中，河床演变的研究对象，一般系针对近代冲积平原河流而言。
平原河流的河型，按其平面形式可分为四种基本类型：顺直型，蜿蜒型，分汊型及游荡型。
不同类型的河段，其形态特点与演变规律不同。
一、顺直型河段这种河型的特点是：河身较顺直；犬牙交错状边滩分布于河道两侧，并在洪水期向下游缓缓移动；深槽与边滩相对；上、下深槽之间存在沙脊，在通航河段称之为浅滩，浅滩洪水淤积，枯水冲刷，深槽则相反，洪水冲刷，枯水淤积（图5-15）。
图5-15 顺直型河道（第聶伯河）二、蜿蜒型河段蜿蜒型河段是冲积平原河流中最常见的一种河型，在我国分布甚广，如“九曲回肠”的长江下荆江河段(图5-16)、渭河下游(图5-17)和汉江下游河段等，都是典型的蜿蜒型河段。
图5-16 下荆江蜿蜒型河段图5-17 渭河下游蜿蜒型河段蜿蜒型河段的平面形态，由一系列正反相间的弯道和介乎其间的过渡段连接而成。
图5-18为一弯曲河段示意图。
图中弯曲部分称为弯道段，上下两弯道段间的连接段称为过渡段。
岸线凹进一侧的河岸称为凹岸，凸出一侧的河岸称为凸岸。
弯道段靠凹岸一侧为深槽，凸出一侧为边滩。
过渡段中部河床隆起，在通航河道常因碍航而被称为浅滩。
蜿蜒型河段的河床纵剖面形态呈上下起伏状态，深槽处水深最大，浅滩处水深最小。
蜿蜒型河段的横向变形，主要表现为凹岸冲刷崩退和凸岸淤积增长。
由图5-19可见，凹岸迎流顶冲，河岸因冲刷而崩坍后退，凸岸边滩则因淤积而不断淤高长大。
天然实测资料表明，蜿蜒型河段在横向变化过程中，不仅横断面形态相似，而且冲淤的横断面面积也接近相等，如图5-20 所示。
图5-18 蜿蜒型河段的平面及剖面形态图5-19 蜿蜒型河段凹岸冲刷和凸岸淤长现象图5-20 下荆江来家铺弯顶断面冲淤变化图蜿蜒型河段的纵向变形，弯道段洪水期冲刷，枯水期淤积；过渡段则相反，洪水期淤积，枯水期冲刷。
但在一个水文年内，冲淤变化基本平衡。
蜿蜒型河段从整体看处在不断演变之中。
河床演变:在不恒定的进出口条件及复杂可动边界的水沙二相流运动的一种体现形式.整治:用工程的手段达到兴利除害.防洪,农田水利,水力发电,给水和排水,航运及水产养殖等山区河流河床形态：断面形态：U 或V字形(下切)，谷坡为阶梯状.阶地是河流下切的产物.平面形态：河道曲折多变,沿程宽窄相间,比降大,急滩深潭上下交替,二岸与河心常有巨石突出,岸线和床面极不规则.河流走向由地质构造运动决定.水流及泥沙运动:1河流流态:水面比降大，.流态紊乱险恶,常有回流,旋涡,水跌,水跃,急弯,剪刀水,横流.洪水暴涨暴落2洪枯流量相差大3悬移质含沙量视地区而异4河道的推移质多为卵石及粗沙5河床多由原生基岩、乱石和卵石组成河床演变:1山区河流比降大流速大含沙量不饱和,利于河床向冲刷方向发展2部分河段暂时性淤积和冲刷1卵石运动引起的演变(汛期淤积增大,枯季冲刷,年内基本平衡)2悬移质运动引起(1一般为冲泻质2宽谷段由主流摆动出现的回流淤积3宽谷段由下游峡谷壅水引起的淤积)3溪口滩形式出现的(1大的山区河流,当二岸溪沟发生洪水或泥石流时,常在溪口堆积成溪口滩2冲积物量大粒粗,不易被主流带走,表现为冲冲淤淤)4地震山崩滑坡引起(大规模地地震山崩滑坡引起河道堵塞,引起上下游出现壅水和跌水,剧烈改变水流和河床形态)平原河流概述:河床形态：平面上具有,顺直,分汊,弯曲,散乱四种.横断面分抛物线形,不对称三角形,马鞍形,多汊形.平原河流的纵剖面无明显折点，深槽浅滩交替，河床纵剖面有起伏的波状曲线，平均纵比降比较平缓。
水流及泥沙运动:平原河流集水面积大，汇流时间长,洪水没有陡涨陡落的现象,持续时间较长河床的演变:规律是汛期淤积壮大,枯季冲刷萎缩顺直型：中水河槽顺直，边滩呈犬牙交错状分布，并在洪水区向下游平移。
弯曲型：中水河槽具有弯曲外形，深槽紧靠凹岸，边滩依附凹岸，凹岸蚀退，凸岸淤长，河身在无约束条件下向下游蜿蜒蛇形，在有有约束条件下平面形态基本保持不变，前者通称自由弯道，后者通称约束弯道。
