湘源控规6.0自助安装教程

湘源控规的快捷命令AAA：计算面积AD：选数求和BB：测量边界BD：交点打断BG：标高标注CB：修改标高CD：设当前层CG：图层相同CL：改实体色CS：改线型比CW：改曲线宽CY：改线型CT：修改内容DB：显示后置DF：显示前置DD：关用地层DDD：按类显示EE：删同实体FF：关指定层GG：图层相同HB：填充关联FT：构选择集HHH：选择填充PPP：选多义线TTT：选择文字II：对象查询JJ：线变复线LL：查询LK：按次选线OL：图层孤立PU：清理SS：设当前层SSS：按层显示TF：边界打断TT：快速修剪VV：弯道圆角WL：融合直线WWW：拷贝III：粘贴PP：返回前图ZB：注坐标ZD：放大一倍ZX：缩小一倍ZE：充满全屏ZZ：缩小0.8倍湘源控规参数设置命令集合一、高程分析或者坡度分析的面积统计问题1、ft命令回车命令行：选择参照块（即在图例上选择一个色块）回车2、命令行：构造实体集类型[0-同层实体1-同类实体2-同层及同类实体3-同色实体]<3>选择3回车3、输入命令aaa 回车命令行：单位P/<输入字体高度><3.50>输入p回车选择面积的单位公顷、平方米或者亩回车输入字体的高度回车4、命令行：选择计算方法[0-点选1-选实体2-描边界3-按次选线]<1>:选择1回车5、命令行：选择数字、闭合曲线或填充图案: 输入p回车6、命令行：请输入位置点: 在图上选择要输入的位置即可。

7、重复上面的工作可以把所有的不同颜色的高程区域或坡度区域的面积统计出来。

（地形分析的高程分析图和坡度分析图的操作步骤：1地形-字转高程。

把地形图的高程点转为湘源可识别的离散点；2地形-地形分析-高程分析或坡度分析选择对话框的等间距，确定即刻。

即可绘出高程分析图或者是坡度分析图，图例也自动生成）二、标高的箭头太小，如何可以调整标高的箭头调整方法：1）打开湘源控规安装文件夹下“dat”子文件夹中“SYSTEM.DWG”文件。

第一步：制作适合自己电脑的许可证文件在ug6文件夹里有MAGNiTUDE文件夹（就是放UG NX6.0许可证的文件夹），将其中的nx6.lic拷贝至硬盘的任意位置（盘符可以为中文，但安装文件夹不能包含中文字符）。

右键点击桌面上【我的电脑】图标，在弹出来的菜单上左键点击【属性】，在系统属性窗口中，切换到【计算机名】标签，这里我们可以看到【完整的计算机名称】，复制下这个计算机名称（不包含后面的点）。

用记事本打开这个许可证，在第一行中有this_host字符，将这个this_host删除，并粘贴刚才复制过来的计算机名，然后保存，就可以了。

特别说明：粘贴的时候不要破坏了前后的空格，若计算机名中有中文字符，须把中文字符去掉。

这样，适合我们自己电脑的UG NX6.0许可证就制作成功了。

第二步：安装UG NX 6.0 License Server执行ug6文件夹里的Launch.exe文件，出现安装界面，如下图所示：在上面的界面里，点击Install License Server按钮开始安装License Server，默认语言为为简体中文，直接点击确定。

点击【下一步】按钮之后，可以自定义安装路径，根据自己的需要，点击更改，就可以修改安装路径了，在整个安装过程中，安装文件夹不可以使用中文字符。

最好保持默认。

再次点击【下一步】按钮之后，要求使用许可证文件，这里我们点击【浏览】按钮，找到第一步中修改并保存的nx6.lic文件，在浏览窗口中双击该UG6授权文件，完成后，点击【下一步】按钮，再点击【安装】按钮，程序就开始安装UG NX 6.0 License Server了。

第三步：正式开始安装UG NX6.0中文版安装方法我们已经安装好了License Server了，接下来，我们就开始安装UG NX6了，点击上图界面中的【Install NX】按钮，就开始安装了，默认为中文简体语言，直接确定就可以了；连续两个【下一步】按钮点击之后，我们来到了“目的地文件夹”页面，这里可以自行定义UN NX6所要安装到的位置，同样，安装文件夹不可以有中文字符；点击【下一步】按钮后，要求输入服务器名，这里保持默认就可以了，点击【下一步】按钮之后，需要选择运行NX所使用的语言，根据自己的需要选择吧！之后就一路下一步，直到安装完成了。

湘源控规自助安装教程 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】湘源控规自助安装教程第一步，确定自己的电脑里面安装了CAD2008软件，如果没有安装，则按照以下方法进行安装。

如果已安装则直接进入第二步。

1、打开CAD2008软件安装包，如下图所示：我们运行setup安装程序，，如下图所示：选择安装产品，如图：然后选择下一步，再选择下一步，选择我接受，点击下一步，上面名称可以随便输入，选择下一步，接下来选择配置，如下图：选择下一步：继续选择下一步：此时，在产品安装路径栏里面，我们将C改成D（或者其他盘也行），这里以D为例。

然后单击下一步，最后选择配置完成。

然后点击安装按钮，开始安装：此时，CAD2008安装程序就开始进行安装，直到安装结束即可。

然后我们就可以在桌面上看到出现的CAD2008图标。

2、我们现在打开CAD2008，屏幕提示稍等片刻，选择确定，选择下一步，出现如下图所示：此时，我们打开下载下来的CAD2008注册机，出现如下图所示界面：此时我们将CAD2008里面的申请号复制到注册机里面，如下图所示：然后点击calculate按钮，出现了下面的激活码：然后我们将激活码复制到CAD软件界面中，且输入序列号：然后点击下一步，然后点击完成即可。

第二步，安装湘源控规软件。

首先，打开下载下来的安装包，如下图：点击setup开始安装，可以点击浏览，将安装目录设为D盘或其他盘，直接将C改成D即可，如下图开始安装，直到安装结束。

第三步，打开安装文件中的破解文件夹，如下图如下图，将复制到湘源控规安装目录下的bin文件夹里，替换掉原来的即可。

第四步，也是最后一步，此时我们不能直接打开湘源控规软件，我们需要在CAD2008环境中加载湘源控规。

加载方法为：在AutoCAD其它二次开发软件下加载本软件的方法1、运行菜单[工具Tools] -〉[选项preferences]，出现对话框，在[文件Files]->支持文件搜索路径中最后一行添加该软件安装目录下的sys32\cad20子目录，例如：AutoCAD2008，则添加“C:\Program Files\LzxSoft\Lzx6\sys32\cad2008”目录，按“确认”钮。

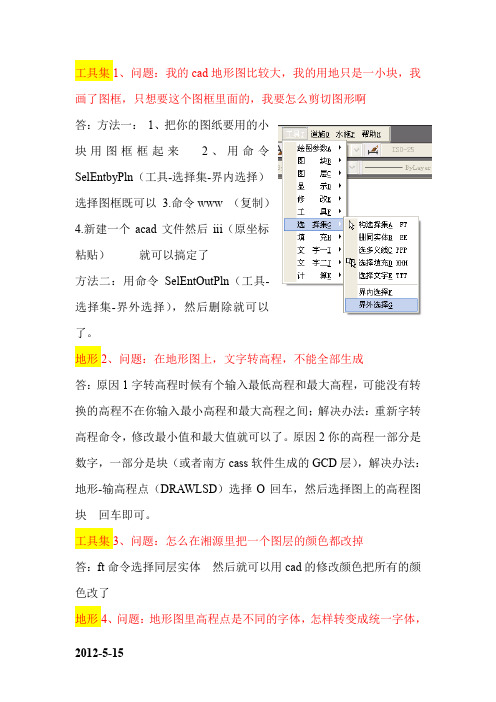

工具集1、问题：我的cad地形图比较大，我的用地只是一小块，我画了图框，只想要这个图框里面的，我要怎么剪切图形啊答：方法一：1、把你的图纸要用的小块用图框框起来2、用命令SelEntbyPln（工具-选择集-界内选择）选择图框既可以3.命令www （复制）4.新建一个acad文件然后iii（原坐标粘贴）就可以搞定了方法二：用命令SelEntOutPln（工具-选择集-界外选择），然后删除就可以了。

地形2、问题：在地形图上，文字转高程，不能全部生成答：原因1字转高程时候有个输入最低高程和最大高程，可能没有转换的高程不在你输入最小高程和最大高程之间；解决办法：重新字转高程命令，修改最小值和最大值就可以了。

原因2你的高程一部分是数字，一部分是块（或者南方cass软件生成的GCD层），解决办法：地形-输高程点（DRAWLSD）选择O回车，然后选择图上的高程图块回车即可。

工具集3、问题：怎么在湘源里把一个图层的颜色都改掉答：ft命令选择同层实体然后就可以用cad的修改颜色把所有的颜色改了地形4、问题：地形图里高程点是不同的字体，怎样转变成统一字体，有些高程点是块，一炸开就没有了，这个怎么解决啊答：地形图里高程点是不同的字体，怎样转变成统一字体工具文字下面有个转单线体命令可以一次转为同一个字体；有些高程点是块，一炸开就没有了有两种方法解决1、工具-图块-炸属性快命令炸完了就可以了2、用地形-输高程点命令里面的选实体选择这些块的高程点就可以了。

道路5、问题：路口倒角是，我用的“单交叉口”，可是比如十字路口有的时候点完没反应，要不就是只有两个角变了，其他没变。

答：你用jj命令选择一下你的道路后再用单交叉口命令处理，这个方法不行你就用工具菜单下面修改里面的z值为零后处理。

用地指标6、问题：只有填充好的地块，怎么重新生成地块边界线答：这个填充如果是6.0的用地填充你可以用填充菜单下面的用地界线里面的生成边界命令GetOutLine即可；如果5.0或者4.0的版本生成的用地，用工具菜单下面填充里面的填充边界命令HATCHLINE。

目录第一章概述........................................... 错误!未定义书签。

一、安装与配置................................... 错误!未定义书签。

1、软件使用范围.......................... 错误!未定义书签。

2、软硬环境要求.......................... 错误!未定义书签。

3、软件安装.............................. 错误!未定义书签。

4、软件目录构成.......................... 错误!未定义书签。

5、硬件狗驱动程序安装.................... 错误!未定义书签。

6、技术支持.............................. 错误!未定义书签。

二、主要绘图步骤................................. 错误!未定义书签。

1、绘制道路系统规划图步骤 ................ 错误!未定义书签。

2、绘制控制指标规划图步骤 ................ 错误!未定义书签。

3、绘制总平面图步骤...................... 错误!未定义书签。

4、绘制土方计算图步骤.................... 错误!未定义书签。

三、图形对象..................................... 错误!未定义书签。

1、 AutoCAD基本图形对象................... 错误!未定义书签。

2、本软件图形对象........................ 错误!未定义书签。

3、无障碍图纸交流........................ 错误!未定义书签。

4、软件基本设置.......................... 错误!未定义书签。

湘源控规6.0加载cad2008的⽅法
湘源控规6.0挂载cad2008
在win764位系统中安装湘源控规会发现⾼版本⽆法使⽤，cad2008⼜⽆法匹配，经过仔细研究，终于完成破解加载安装使⽤，安奈不住分享的⼼情，程序不算复杂。

1.⾸先安装cad2008及破解版湘源控规（先不破解）。

2.启动cad2008，⼯具—选项—⽂件—⽀持问及那搜索路径—点击添
加—浏览⾄湘源控规安装软件⽬录中32位的cad2008，例如：D:\Program Files (x86)\LzxSoft\Lzx6\sys32\cad2008。

因为cad 也是破解的。

如图：
3.在cad中输⼊命令menuload，请⼿动输⼊，浏览⾄D:\Program Files
(x86)\LzxSoft\Lzx6\sys32\cad2008⽂件夹，将⽂件类型改为传统菜单样板，mnu后缀⽂件，选择lzx.mnu⽂件加载。

如图：
4.此时应该能在菜单栏上看见湘源控规的菜单，但是还不能使⽤，
退出cad2008，进⾏湘源控规破解，将“破解⽂件”⽂件夹⾥的“setupapi.dll”⽂件复制到CAD2008安装⽂件夹下，如“C:\Program Files\AutoCAD 2008”。

切记不是湘源控规6.0的安装⽂件夹。

将破解补丁“LzxObj”分别覆盖到湘源控规6.0的安装⽂件夹sys32、sys64中2008的⽂件夹中，如“C:\Program Files\LzxSoft\Lzx6\sys32\cad2008”和“C:\Program Files\LzxSoft\Lzx6\sys64\cad2008”。

5.现在打开cad2008⾃动加载湘源控规。

湘源控规的快捷命令AAA：计算面积AD：选数求和BB：测量边界BD：交点打断BG：标高标注CB：修改标高CD：设当前层CG：图层相同CL：改实体色CS：改线型比CW：改曲线宽CY：改线型CT：修改内容DB：显示后置DF：显示前置DD：关用地层DDD：按类显示EE：删同实体FF：关指定层GG：图层相同HB：填充关联FT：构选择集HHH：选择填充PPP：选多义线TTT：选择文字II：对象查询JJ：线变复线LL：查询LK：按次选线OL：图层孤立PU：清理SS：设当前层SSS：按层显示TF：边界打断TT：快速修剪VV：弯道圆角WL：融合直线WWW：拷贝III：粘贴PP：返回前图ZB：注坐标ZD：放大一倍ZX：缩小一倍ZE：充满全屏ZZ：缩小0.8倍湘源控规参数设置命令集合一、高程分析或者坡度分析的面积统计问题1、ft命令回车命令行：选择参照块（即在图例上选择一个色块）回车2、命令行：构造实体集类型[0-同层实体1-同类实体2-同层及同类实体3-同色实体]<3>选择3回车3、输入命令aaa 回车命令行：单位P/<输入字体高度><3.50>输入p回车选择面积的单位公顷、平方米或者亩回车输入字体的高度回车4、命令行：选择计算方法[0-点选1-选实体2-描边界3-按次选线]<1>:选择1回车5、命令行：选择数字、闭合曲线或填充图案: 输入p回车6、命令行：请输入位置点: 在图上选择要输入的位置即可。

7、重复上面的工作可以把所有的不同颜色的高程区域或坡度区域的面积统计出来。

（地形分析的高程分析图和坡度分析图的操作步骤：1地形-字转高程。

把地形图的高程点转为湘源可识别的离散点；2地形-地形分析-高程分析或坡度分析选择对话框的等间距，确定即刻。

即可绘出高程分析图或者是坡度分析图，图例也自动生成）二、标高的箭头太小，如何可以调整标高的箭头调整方法：1）打开湘源控规安装文件夹下“dat”子文件夹中“SYSTEM.DWG”文件。

⼀天学会湘源控规城市规划专⽤软件------湘源⼊门指导⼀、绘制道路系统规划图步骤1) 设置绘图参数。

使⽤“⼯具”-〉“绘图参数”-〉“参数设置（SETPARM）”命令，设置绘图⽐例及字体⾼度。

2) 绘道路中⼼线。

使⽤“PLINE”、“LINE”或“ARC”等命令，通过输⼊坐标值，绘制好道路中⼼线。

建议最好⽤“PLINE多段线”命令绘制。

3) ⽣成道路。

使⽤“道路”-〉“单线转路”命令，选择道路块板形式及宽度参数，按“确定”，然后，在图中选择第2）步所绘的道路中⼼线，⽣成道路，重复此步操作，把所有道路中⼼线全部转为道路。

4) 道路交叉⼝处理。

使⽤“交叉处理”或“单交叉⼝”命令。

5) ⼈⼯修改交叉⼝。

⾃动交叉⼝处理后，可能存在某些交叉⼝处理不完善情况，⽤户可以通过⼈⼯⽅法，⽤“VV”命令圆⾓修改。

6) 喇叭⼝拓宽处理。

如果道路交叉⼝需要进⾏喇叭⼝处理的,可进⾏该步操作，否则跳过。

7) ⽣成坐标。

使⽤“道路标注”-〉“所有坐标”命令。

8) ⽣成道路宽度标注。

使⽤“道路标注”-〉“所有宽度”命令。

9) ⽣成弯道半径标注。

使⽤“道路标注”-〉“所有半径”命令。

10) 标道路交叉⼝标⾼。

使⽤“道路标注”-〉“单个标⾼”命令，逐次把所有道路交叉⼝的标⾼标注完。

11) ⽣成道路坡度、长度及箭头。

使⽤“道路标注”-〉“所有坡度”命令。

12）标注道路断⾯符号。

使⽤“断⾯符号”命令。

13）⽣成道路横断⾯图。

使⽤“横断⾯图”或“单横断⾯”命令。

14) 插⼊图框、图签、会签等。

使⽤“插⼊图框”命令15) ⽣成坐标⽹。

使⽤“⽣成坐标图”命令16) ⽣成图例。

使⽤“⽣成图例”命令。

流程图：⼆、绘制控制指标规划图步骤1）打开⽤地图另存为指标图。

例如打开“⽤地图.DWG”另存为“指标图.DWG”。

2）设置默认控制指标的各指标值。

使⽤“指标设置SETDEF”命令。

3）⽣成控制指标。

使⽤“输⼊指标”或“⽣成指标”命令，⽣成全部的控制指标块。

湘源控规的快捷命令AAA：计算面积AD：选数求和BB：测量边界BD：交点打断BG：标高标注CB：修改标高CD：设当前层CG：图层相同CL：改实体色CS：改线型比CW：改曲线宽CY：改线型CT：修改内容DB：显示后置DF：显示前置DD：关用地层DDD：按类显示EE：删同实体FF：关指定层GG：图层相同HB：填充关联FT：构选择集HHH：选择填充PPP：选多义线TTT：选择文字II：对象查询JJ：线变复线LL：查询LK：按次选线OL：图层孤立PU：清理SS：设当前层SSS：按层显示TF：边界打断TT：快速修剪VV：弯道圆角WL：融合直线WWW：拷贝III：粘贴PP：返回前图ZB：注坐标ZD：放大一倍ZX：缩小一倍ZE：充满全屏ZZ：缩小0.8倍湘源控规参数设置命令集合一、高程分析或者坡度分析的面积统计问题1、ft命令回车命令行：选择参照块（即在图例上选择一个色块）回车2、命令行：构造实体集类型[0-同层实体1-同类实体2-同层及同类实体3-同色实体]<3>选择3回车3、输入命令aaa 回车命令行：单位P/<输入字体高度><3.50>输入p回车选择面积的单位公顷、平方米或者亩回车输入字体的高度回车4、命令行：选择计算方法[0-点选1-选实体2-描边界3-按次选线]<1>:选择1回车5、命令行：选择数字、闭合曲线或填充图案: 输入p回车6、命令行：请输入位置点: 在图上选择要输入的位置即可。

7、重复上面的工作可以把所有的不同颜色的高程区域或坡度区域的面积统计出来。

（地形分析的高程分析图和坡度分析图的操作步骤：1地形-字转高程。

把地形图的高程点转为湘源可识别的离散点；2地形-地形分析-高程分析或坡度分析选择对话框的等间距，确定即刻。

即可绘出高程分析图或者是坡度分析图，图例也自动生成）二、标高的箭头太小，如何可以调整标高的箭头调整方法：1）打开湘源控规安装文件夹下“dat”子文件夹中“SYSTEM.DWG”文件。
