焊接熔深检测技术

焊接熔深检测方法焊接熔深检测方法近几年来，随着冶金、机械、石化、电力以及原子能、航天等现代化技术的高速发展，对产品焊接的稳定性性能的要求也越来越高，而焊接的熔深是焊接机械性能的重要标志与外在表现，所以，对焊接熔深的有效检测成为检验焊接效果的重要手段。

以下是小编整理的焊接熔深检测方法，欢迎阅读。

粗切割1、切割前需按照《熔深试验报告》要求在产品上标出需做熔深的焊缝序号（标注时注意避开刀口位置）。

2、切割时尽量少切，提高效率，并考虑下一步精切割的方便性。

切割完后大的毛刺需要打磨一下。

3、焊缝区域切下，体积不宜太大，以免影响后续精密切割，且不能破坏焊缝。

精切割1、一般取焊缝中间位置稍向收弧端靠近一点，且保持与样件焊缝垂直，一条焊缝两端都标记焊缝序号，切割完后优先选取收弧端做熔深。

2、要确保样件夹紧的情况下开始切割，切割时刀片刚接触样件时速度要慢。

遵循：“慢进、快切、慢出”的原则。

3、切割完后，大的毛刺需打磨一下。

粗磨1、尽量把毛刺磨掉，让两板及焊缝处的轮廓凸显出来。

表面需磨平，保证观察熔深的区域是一个平面。

2、样件接触砂纸过程按照下图所示过程操作，防止样件刮破砂纸。

精磨1、研磨时试样应调整一个角度，不与上一号砂纸磨痕一致。

试样研磨时特别注意保证观察熔深的区域是一个平面且表面光亮、无划痕。

2、清水对研磨后的试样进行清洗，将研磨时的灰尘，切割时夹杂在缝隙的沙子等洗掉，以免污染后续步骤中的腐蚀液，影响腐蚀效果。

清洗后将样件置入清水中防止表面生锈。

腐蚀1、用硝酸（浓度65%～68%）与酒精配制成比例为5∶95的溶液，对试样进行腐蚀，配制腐蚀液时一定要注意将硝酸慢慢倒入酒精里，并不断搅拌。

2、把洗干净的试样放入腐蚀液里，泡至10～15秒左右，用镊子夹起，用清水进行冲洗，会发现明显的焊接熔深痕迹。

如一次腐蚀较多样件，后面的样件腐蚀时间可以增长，具体时长根据腐蚀效果来定。

3、样件腐蚀后要放到清水中清洗，并放在清水中保存，防止表面生锈。

激光焊接熔深检测原理解析激光焊接熔深检测原理解析简介：激光焊接是一种广泛应用于许多行业领域的高精度焊接技术。

这项技术通过将高浓度的激光束聚焦到工件上，以达到高能量密度，从而实现焊接的效果。

然而，激光焊接的一项重要指标是焊缝的熔深，即焊缝的深度。

为了确保焊缝达到设计要求，熔深检测是一个必不可少的步骤。

概述：激光焊接熔深检测是通过测量焊缝的熔深来评估焊接质量的一项关键技术。

焊缝的熔深通常是指从焊接表面到焊接底部最深处的距离。

熔深的大小可以直接反映焊接质量及焊接参数的调整是否适当。

原理解析：激光焊接熔深检测依赖于激光的特性以及焊接过程中的热传导规律。

在激光焊接过程中，激光束的高能量密度会使工件受热并迅速熔化，而焊接过程中的热传导会使热量从焊接区域向周围传播。

在焊接完成后，焊缝区域会自然冷却，熔化的金属会重新凝固成为固体。

依靠热耦合效应，焊缝的温度和固化过程的热传导效应会产生独特的温度-时间曲线。

利用这一特性，可以通过测量焊接表面的温度变化来推断焊缝的熔深。

一种常用的方法是使用红外热像仪或其他热像技术来实时监测焊接过程中焊接表面的温度变化。

在熔深检测过程中，可以将焊接表面的温度曲线与已知的标准曲线进行比较。

根据曲线的形状和变化趋势，可以确定焊接缺陷或焊接参数的不符合情况。

通过分析焊接表面的温度分布，可以计算出焊缝的熔深。

观点和理解：激光焊接熔深检测是确保激光焊接质量的关键步骤之一。

通过测量焊缝的熔深，可以确定焊接参数的是否合适，并及时发现焊接缺陷。

熔深检测不仅可以改善焊接的质量，还可以提高生产效率。

对于激光焊接熔深检测技术的研究还在不断深入。

一些新的高精度传感器和测量方法已经被开发出来，以提高检测的准确性和灵敏度。

同时，通过结合人工智能和机器学习等技术，可以实现对焊接过程的实时监测和自动调整。

总结和回顾：激光焊接熔深检测是一项关键技术，用于评估激光焊接质量。

它基于测量焊接表面的温度变化来推断焊缝的熔深。

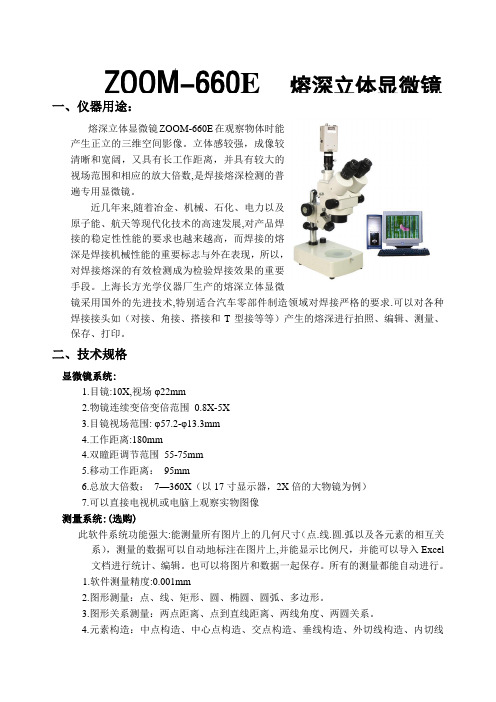

ZOOM-660E熔深立体显微镜一、仪器用途：熔深立体显微镜ZOOM-660E在观察物体时能产生正立的三维空间影像。

立体感较强，成像较清晰和宽阔，又具有长工作距离，并具有较大的视场范围和相应的放大倍数,是焊接熔深检测的普遍专用显微镜。

近几年来,随着冶金、机械、石化、电力以及原子能、航天等现代化技术的高速发展,对产品焊接的稳定性性能的要求也越来越高，而焊接的熔深是焊接机械性能的重要标志与外在表现，所以，对焊接熔深的有效检测成为检验焊接效果的重要手段。

上海长方光学仪器厂生产的熔深立体显微镜采用国外的先进技术,特别适合汽车零部件制造领域对焊接严格的要求.可以对各种焊接接头如（对接、角接、搭接和T型接等等）产生的熔深进行拍照、编辑、测量、保存、打印。

二、技术规格显微镜系统:1.目镜:10X,视场φ22mm2.物镜连续变倍变倍范围0.8X-5X3.目镜视场范围: φ57.2-φ13.3mm4.工作距离:180mm4.双瞳距调节范围55-75mm5.移动工作距离：95mm6.总放大倍数：7—360X（以17寸显示器，2X倍的大物镜为例）7.可以直接电视机或电脑上观察实物图像测量系统:(选购)此软件系统功能强大:能测量所有图片上的几何尺寸（点.线.圆.弧以及各元素的相互关系），测量的数据可以自动地标注在图片上,并能显示比例尺，并能可以导入Excel文档进行统计、编辑。

也可以将图片和数据一起保存。

所有的测量都能自动进行。

1.软件测量精度:0.001mm2.图形测量：点、线、矩形、圆、椭圆、圆弧、多边形。

3.图形关系测量：两点距离、点到直线距离、两线角度、两圆关系。

4.元素构造：中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、弦构造。

5.图形预置：点、线、矩形、圆、椭圆、圆弧。

6.图像处理：图像捕捉、图像文件打开、图像文件保存、图像打印三、参考放大倍数电脑型（ZOOM-660E ）：7-360倍(以17寸显示器，2X 倍的大物镜为例)四、焊接熔深质量检测制作实例上海长方光学仪器厂开发了针对现有的行业标准（HB5282-1984 结构钢和不锈钢电阻点焊和缝焊质量检验，HB5276-1984铝合金电阻点焊和缝焊质量检验）的焊接质量检测的系统,即焊接熔深测量立体显微镜.主要针对: 航空制造，机械制造，车辆制造，锅炉及压力容器的制造及检验，石油化工，铁路，造船，电厂，电站，设备安装，大型模具，安全检测，质量监督，理化试验室等行业的焊接熔深质量检测.压力容器(空调压缩机)的焊接熔深质量检测实例. 本公司愿与此行业的技术人员共同探讨.以求共同学习进步!第一步: 切割（如图）1.用”切割机”将需要检测的焊接部位从截面切割下来.如下图红色所指第二步: 制样（如图） 1. 用”抛光机”将切割下的焊接部位,先在抛光机上用金相砂纸,经过粗磨.细磨,2. 在”抛光机”多次抛光,后用相应的腐蚀液腐蚀(每种金属对应的腐蚀液不一样)3. 将抛光好的焊接部位插入橡皮泥(粉红色)中,并放在一个硬的平板上(如:小块三角板或盖玻片或硬的薄片),放入”平行机(客户选购)”,用力压,使上下两面平行.提高测量精度.压缩机外壳 切割机 将需要观察的焊接部切下来 抛光机 需要观察的焊接部位 平行机第三步: 观察测量（如图）1.将做好的样品放在熔深立体显微镜2.通过计算机专用软件得到各种需要的数据.并加以分析.样品放在显微镜的工作台上(放大图)焊接熔深的图像,及各种测量的数据熔深立体显微镜。

熔深面积测量方法一、熔深面积测量的重要性。

1.1 在焊接领域啊，熔深面积那可是相当关键的一个指标。

就好比是盖房子打地基，地基打得好不好直接关系到房子的稳固程度。

熔深面积要是不合适，焊接的质量就没保障。

比如说一些大型机械的焊接，如果熔深面积不够，那在使用过程中就可能出现裂缝之类的问题，这就像一颗定时炸弹，随时可能引发大麻烦。

1.2 从工业生产的角度看，准确测量熔深面积有助于控制产品质量。

这就如同厨师做菜，盐放多少得拿捏得准。

对于生产企业来说，产品质量就是生命线，熔深面积测量准确了，产品的性能和安全性才有保证。

2.1 有一种比较常见的就是金相分析法。

这就像是给焊接的地方做个“切片检查”。

先把焊接的样品取出来，然后进行打磨、抛光、腐蚀等一系列操作，最后放在显微镜下观察。

这个过程就像考古学家研究文物一样，得小心翼翼的。

但是这个方法很费时间，而且操作起来比较复杂，就像走迷宫一样，稍不注意就可能出错。

2.2 还有一种是超声检测法。

它就像是给焊接部位做个“B超”。

通过超声波在材料中的传播特性来判断熔深面积。

不过呢，这种方法的精度有时候不是很理想，就像隔着一层纱看东西，模模糊糊的，而且对操作人员的技术要求比较高，不是谁都能轻松搞定的。

3.1 激光扫描测量法是个挺先进的方法。

这就好比是用一把超级精细的尺子在测量。

激光在焊接表面进行扫描，然后根据反射回来的信号就能得到熔深面积的相关数据。

这个方法速度快，精度也高，就像开着跑车在高速公路上飞驰，又快又稳。

不过呢，它的设备比较昂贵，就像买豪车一样，不是所有企业都能承受得起的。

3.2 计算机断层扫描（CT）测量法。

这简直就是给焊接部位做个全方位的“体检”。

它可以从各个角度获取焊接部位的信息，然后通过计算机算法得出熔深面积。

这个方法非常准确，就像神枪手打靶，百发百中。

但是它的成本也很高，而且数据处理起来比较复杂，就像解一道超级复杂的数学题。

四、测量中的注意事项。

4.1 在测量熔深面积的时候，样品的制备是关键。

熔深检测方法
熔深检测是一种常用的焊接质量检测方法，用于评估焊缝的熔深程度。

它主要通过对焊接接头进行断面分析，来确定焊缝中的熔深情况。

以下是几种常见的熔深检测方法：
1. 金相显微镜观察：将焊接接头进行切割或打磨后，使用金相显微镜对焊缝横截面进行观察。

通过观察熔深线的长度和形状，可以初步评估熔深的情况。

2. 压缩试验：将焊接接头进行压缩试验，通过观察试样断裂面的形态和位置，可以推测出熔深的程度。

通常，较深的熔深会导致焊缝拉伸区域位于基材内部。

3. 超声波检测：利用超声波技术对焊缝进行扫描，通过分析超声波的反射和传播特性，可以识别出焊缝中的熔深异常情况。

4. X射线检测：通过使用X射线或γ射线照射焊缝，并观察射线透射的情况，可以检测焊缝中可能存在的熔深缺陷。

以上仅是一些常见的熔深检测方法，具体采用哪种方法需要根据具体情况和要求来确定。

在实际应用中，可以根据焊接材料、工艺和质量要求等因素进行选择。

焊接熔深检测方法焊接是工程中常见的一种连接方式，而焊接熔深则是焊接质量的重要指标之一。

熔深的大小直接影响着焊接接头的强度和稳定性，因此对焊接熔深的检测十分重要。

下面将介绍几种常见的焊接熔深检测方法。

首先，常见的焊接熔深检测方法之一是利用金相显微镜。

金相显微镜是一种专门用于金相组织分析和检测的显微镜，通过金相显微镜可以清晰地观察焊缝表面的组织结构和熔深情况。

这种方法需要取下焊接接头的样品，经过打磨和腐蚀处理后，再进行金相显微镜的观察和分析，可以得到较为准确的焊接熔深数据。

其次，还可以利用超声波检测技术进行焊接熔深检测。

超声波检测技术是一种非破坏性检测方法，通过超声波的传播和反射来获取焊接接头内部的信息，包括熔深情况。

这种方法不需要取样，可以在焊接接头表面直接进行检测，具有操作简便、速度快、无损伤等优点。

另外，还可以利用X射线检测技术进行焊接熔深检测。

X射线检测技术可以穿透焊接接头，获取其内部的结构信息，包括熔深情况。

这种方法对焊接接头的材料有一定的要求，但可以实现对焊接接头的全面、快速的检测。

除了以上介绍的几种方法，还有一些其他的焊接熔深检测方法，如涂覆剥离法、电化学方法等。

这些方法各有特点，可以根据具体的焊接要求和条件选择合适的方法进行检测。

总的来说，焊接熔深的检测对于确保焊接接头质量至关重要。

选择合适的检测方法，进行准确、全面的检测，可以帮助工程人员及时发现焊接接头存在的问题，保证焊接质量，确保工程安全。

希望以上介绍的焊接熔深检测方法能够对大家有所帮助，谢谢！以上就是焊接熔深检测方法的相关内容，希望对大家有所帮助。

熔接焊缝的定义什么叫焊接熔深：在焊接接头横截面上，母材或前焊道焊缝熔化的深度。

焊接接头包括：焊缝(0A)、熔合区(AB)、热影响区(BC)三部分。

第一步：取样1）焊接熔深样品切断位置：a、避开起弧、收弧位置b、焊疤1/3处切断c、焊疤长度<20mm时，在焊疤中间位置切断。

2）切割a、接通电源，检查各测量设备是否达到测试要求后；如图1打开金相切割机防护外壳并安装需测试的金属样块。

(注: 务必将金属块完全固定好! )b、如图2，关闭金相切割机防护壳，打开水阀，打开电源开关；握住金相切割机手柄，慢慢向下轻压，切割金属样块，切割后金属样块长宽高均应小于4mm; 关闭水阀，关闭电源，取出金属样块。

第二步：制样1、如图4，打开金相抛光机罩，安装耐水砂纸；打开电源开关，用夹钳夹紧样块，对切割测试面进行打磨；打磨时。

先用1号砂纸打磨，直至样块端面磨平；再用2号砂纸直至磨平，并且上道工序产生的划痕去除。

第三步：腐蚀1、如图5，在量杯里用无水酒精和硝酸配制腐蚀溶液(3-5%硝酸、酒精)把金属样块放入腐蚀溶液里或用小毛刷刷洗切面进行腐蚀，腐蚀时间大约在10-15秒，具体腐蚀效果还需目测。

2、如图6，腐蚀完毕后用镊子取出金属样块(注：不可用手去触碰腐蚀液体)，清水清洁金属样块表面的腐蚀溶液。

3、吹干4第四步：焊接熔深的检查方法5第五步：焊接熔深的检验报告及样品的保存1）焊接熔深检查报告：a 、检查部位横截面简图添附b 、简图标注焊接熔深测量位置c 、数据添附2）焊接熔深样品保存规定：a、涉及框S部品的保存13年b、一般部品保存3年c、图纸另行规定的按图纸要求实行（熔深检查面可用透明胶贴附延迟生锈）。

激光焊熔深测量方法嘿，咱今儿就来聊聊激光焊熔深测量方法这档子事儿！你知道不，这激光焊啊，那可是个厉害的玩意儿，在好多领域都大显身手呢！可这熔深要是测不准，那不就麻烦啦！就好比你要去一个地方，却不知道走多远才到，心里没底呀！那怎么测量这熔深呢？咱先来说说最简单直接的办法，那就是切片法！就跟切蛋糕似的，把焊接好的物件给切开来，然后直接观察测量熔深。

这办法直观吧，就像你能清楚看到蛋糕里有多少奶油一样。

但这也有缺点呀，这一切开，物件不就毁了嘛，要是贵重的东西，那可就心疼咯！还有一种叫金相法，听着是不是挺高大上的。

它就像是给焊接部位拍个特别的照片，通过观察这个照片来了解熔深情况。

这可比切片法温柔多了，不会把东西给弄坏。

不过呢，这也得技术好才行，不然拍出来的“照片”不清楚，那可就白忙活啦！然后呢，还有超声检测法。

这就好像是用声波去探索焊接内部的秘密。

声波在里面传播，根据反馈回来的信息，就能知道熔深啦。

这多神奇呀，就像有双看不见的眼睛在里面探测一样。

你想想，要是没有这些测量方法，那激光焊不就像没头苍蝇一样乱撞啦？那可不行呀！咱得把这熔深给弄清楚，才能保证焊接的质量呀！这不就跟你走路得知道方向一样重要嘛！每种测量方法都有它的优点和缺点，就像人一样，没有十全十美的呀！切片法直接但毁东西，金相法温柔但得技术好，超声检测法神奇但也不是万能的。

咱得根据具体情况来选择合适的方法，这可不能马虎！要是选错了方法，那后果可不堪设想呀！就好比你要去一个地方，选错了路，那不是越走越远嘛！所以呀，可得好好琢磨琢磨，选个最合适的。

咱再回过头来想想，这激光焊熔深测量方法多重要呀！没有它们，那些高科技产品、那些大工程怎么能顺利完成呢？这可都是幕后的大功臣呀！所以说呀，咱可别小瞧了这些测量方法，它们可是保证质量的关键呢！以后再看到激光焊，你就会想到这些测量方法，就知道它们有多重要啦！你说是不是这个理儿呢？。

熔深检测方法引言熔深检测是一种常用的非破坏性检测方法，用于评估焊接工艺的合格性和焊接接头的质量。

准确测量熔深可以帮助工程师确定焊缝的强度和耐久性，以确保焊接连接的可靠性。

本文将介绍常用的熔深检测方法，包括焊接金属熔深检测和塑料焊接熔深检测。

焊接金属熔深检测方法1. X射线检测法•利用X射线的穿透能力，通过测量X射线的吸收程度来判断焊缝熔深。

•具有较高的检测精度，可以检测到0.01mm的熔深变化。

•需要专用的X射线设备，并且需要进行辐射防护措施。

2. 超声波检测法•利用超声波的传播特性，通过测量超声波的传播时间和强度来判断焊缝熔深。

•可以在大部分金属材料上应用，具有较高的检测精度。

•设备价格较低，操作相对简单。

3. 磁粉检测法•在焊接后，通过将磁粉涂在焊接接头上，利用磁粉的吸附特性来观察焊缝熔深。

•相对于其他方法，磁粉检测法更加直观，易于操作。

•适用于对焊接接头进行快速检测，但无法提供精确的熔深数值。

塑料焊接熔深检测方法1. 热导法•利用热导性质的差异，通过测量探针的温度变化来判断焊缝的熔深。

•可以在塑料材料中应用，具有较高的检测精度。

•需要专用的温度测量设备，并且需要对材料进行加热。

2. 落体法•将标准密度的小球放置在塑料焊缝上，并测量小球的沉入深度来判断熔深。

•操作简单，不需要特殊设备。

•适用于对塑料焊接接头进行初步的质量评估。

3. 激光检测法•利用激光的穿透能力，通过测量激光的反射信号来判断塑料焊缝的熔深。

•可以对焊接贴合度进行快速检测，具有较高的检测精度。

•需要专用的激光设备，并且需要进行激光辐射防护。

总结熔深检测方法是评估焊接工艺质量的重要手段，对于确保焊接接头的可靠性至关重要。

本文介绍了常用的焊接金属熔深检测方法和塑料焊接熔深检测方法。

对于金属焊接，X射线检测法、超声波检测法和磁粉检测法是常用的方法。

对于塑料焊接，热导法、落体法和激光检测法是常用的方法。

不同的方法在检测精度、设备要求和操作难度上有所差异，工程师可以根据具体情况选择适合的方法来进行熔深检测。
