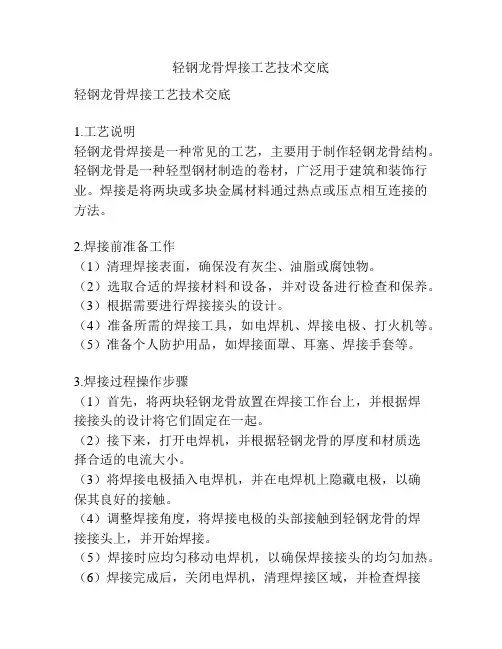

轻钢龙骨焊接工艺技术交底轻钢龙骨焊接工艺技术交底1.工艺说明轻钢龙骨焊接是一种常见的工艺,主要用于制作轻钢龙骨结构。
轻钢龙骨是一种轻型钢材制造的卷材,广泛用于建筑和装饰行业。
焊接是将两块或多块金属材料通过热点或压点相互连接的方法。
2.焊接前准备工作(1)清理焊接表面,确保没有灰尘、油脂或腐蚀物。
(2)选取合适的焊接材料和设备,并对设备进行检查和保养。
(3)根据需要进行焊接接头的设计。
(4)准备所需的焊接工具,如电焊机、焊接电极、打火机等。
(5)准备个人防护用品,如焊接面罩、耳塞、焊接手套等。
3.焊接过程操作步骤(1)首先,将两块轻钢龙骨放置在焊接工作台上,并根据焊接接头的设计将它们固定在一起。
(2)接下来,打开电焊机,并根据轻钢龙骨的厚度和材质选择合适的电流大小。
(3)将焊接电极插入电焊机,并在电焊机上隐藏电极,以确保其良好的接触。
(4)调整焊接角度,将焊接电极的头部接触到轻钢龙骨的焊接接头上,并开始焊接。
(5)焊接时应均匀移动电焊机,以确保焊接接头的均匀加热。
(6)焊接完成后,关闭电焊机,清理焊接区域,并检查焊接接头的质量和完整性。
4.注意事项(1)在焊接过程中,一定要戴好个人防护用品,防止电弧、火花等对人体造成伤害。
(2)选择合适的电流大小和焊接速度,以确保焊接接头质量良好。
(3)焊接过程中,要注意焊接区域周围的安全,防止引起火灾或其他事故。
(4)定期检查焊接设备,确保其正常工作,避免因设备故障引起事故。
(5)焊接完成后,要进行质量检查,确保焊接接头坚固可靠。
总结:轻钢龙骨焊接是一项重要的技术工艺,在建筑和装饰行业有着广泛应用。
通过合适的焊接工艺和技术操作,可以确保焊接接头的质量和强度。
在进行轻钢龙骨焊接时,要注意安全,合理选择焊接设备和材料,确保工作环境整洁、整齐,以提高工作效率和焊接质量。
h.同一组交底后新进人员应由施工员将本表内容复述后,新进人员在“接受人”栏内签字并注明日期。

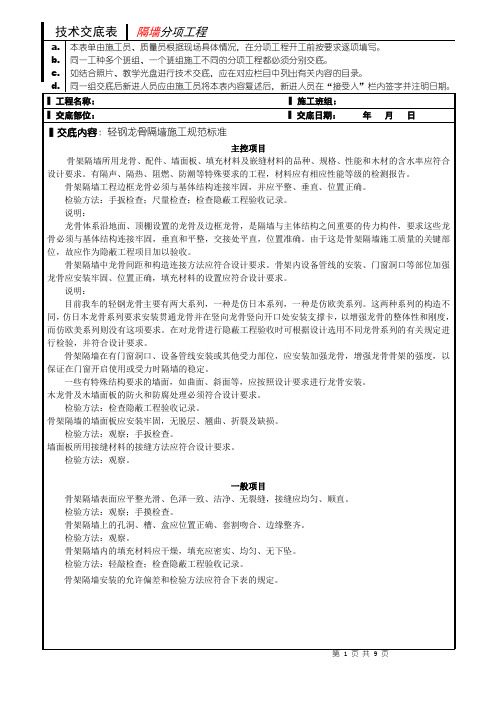

▍工程名称:▍施工班组:▍交底部位:▍交底日期:年月日▍交底内容:轻钢龙骨隔墙工艺标准具体注意事项图解d.同一组交底后新进人员应由施工员将本表内容复述后,新进人员在“接受人”栏内签字并注明日期。
▍工程名称:▍施工班组:▍交底部位:▍交底日期:年月日▍交底内容:轻钢龙骨隔墙工艺标准d.同一组交底后新进人员应由施工员将本表内容复述后,新进人员在“接受人”栏内签字并注明日期。
▍工程名称:▍施工班组:▍交底部位:▍交底日期:年月日▍交底内容:轻钢龙骨隔墙工艺标准d.同一组交底后新进人员应由施工员将本表内容复述后,新进人员在“接受人”栏内签字并注明日期。
▍工程名称:▍施工班组:▍交底部位:▍交底日期:年月日▍交底内容:轻钢龙骨隔墙工艺标准d.同一组交底后新进人员应由施工员将本表内容复述后,新进人员在“接受人”栏内签字并注明日期。
▍工程名称:▍施工班组:▍交底部位:▍交底日期:年月日▍交底内容:轻钢龙骨隔墙工艺标准内部隔音棉应干燥,填充需密实、均匀、无下坠固定天地龙骨需使用膨胀螺栓,严禁使用铁定d.同一组交底后新进人员应由施工员将本表内容复述后,新进人员在“接受人”栏内签字并注明日期。
▍工程名称:▍施工班组:▍交底部位:▍交底日期:年月日▍交底内容:轻钢龙骨隔墙工艺标准隔墙龙骨为保证隔音、防裂缝,封板最好是可采用双面双层9.5厚石膏板,内填充隔音棉。
龙骨两侧的石膏板及龙骨一侧的双层板的接缝应错开,不得在同一根龙骨上接缝。
门洞、窗洞四周的石膏板封板接缝必须在中心线上,以免今后产生裂缝。
d.同一组交底后新进人员应由施工员将本表内容复述后,新进人员在“接受人”栏内签字并注明日期。
▍工程名称:▍施工班组:▍交底部位:▍交底日期:年月日▍交底内容:轻钢龙骨隔墙工艺标准隔墙龙骨下口为石材或木踢脚板,在封板时必须留出此空间。
贴石材的基层钢板网最好是双层。

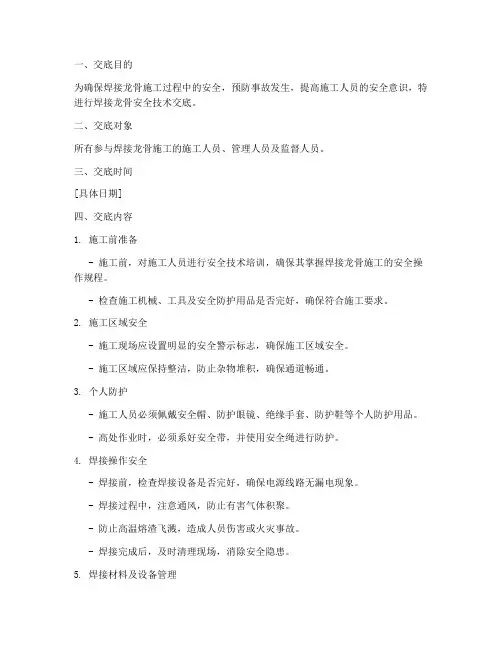

一、交底目的为确保焊接龙骨施工过程中的安全,预防事故发生,提高施工人员的安全意识,特进行焊接龙骨安全技术交底。
二、交底对象所有参与焊接龙骨施工的施工人员、管理人员及监督人员。
三、交底时间[具体日期]四、交底内容1. 施工前准备- 施工前,对施工人员进行安全技术培训,确保其掌握焊接龙骨施工的安全操作规程。
- 检查施工机械、工具及安全防护用品是否完好,确保符合施工要求。
2. 施工区域安全- 施工现场应设置明显的安全警示标志,确保施工区域安全。
- 施工区域应保持整洁,防止杂物堆积,确保通道畅通。
3. 个人防护- 施工人员必须佩戴安全帽、防护眼镜、绝缘手套、防护鞋等个人防护用品。
- 高处作业时,必须系好安全带,并使用安全绳进行防护。
4. 焊接操作安全- 焊接前,检查焊接设备是否完好,确保电源线路无漏电现象。
- 焊接过程中,注意通风,防止有害气体积聚。
- 防止高温熔渣飞溅,造成人员伤害或火灾事故。
- 焊接完成后,及时清理现场,消除安全隐患。
5. 焊接材料及设备管理- 焊接材料应存放在干燥、通风的环境中,防止受潮、变质。
- 焊接设备应定期进行检查、维护,确保其正常运行。
6. 应急措施- 施工现场应配备灭火器、急救箱等应急设备。
- 施工人员应熟悉应急措施,一旦发生事故,能迅速采取有效措施进行处置。
五、注意事项1. 焊接龙骨施工过程中,严禁酒后作业、疲劳作业。
2. 施工人员应严格遵守操作规程,不得擅自改变施工工艺。
3. 发现安全隐患,应立即停止施工,并及时报告相关负责人。
4. 施工完成后,对施工现场进行全面检查,确保无安全隐患。
六、接受人签字[施工人员姓名]:________ [管理人员姓名]:________ [监督人员姓名]:________七、交底人签字[交底人姓名]:________ [职务]:________ [日期]:________八、备注本安全技术交底模板仅供参考,具体施工过程中应根据实际情况进行调整。
石材外墙龙骨焊接技术交底一、背景近年来,随着城市化进程的加快,建筑的外墙装饰越来越重要。
而石材作为一种高端的建筑装饰材料,被越来越多的设计师所青睐。
但是对于使用石材作为外墙装饰材料的建筑,需要一个稳固的龙骨系统来支撑石材,使之更为牢固和美观。
因此,本文将介绍石材外墙龙骨焊接技术,为大家提供更好的装饰水平和使用体验。
二、相关规定根据国家有关规定,焊接是一项技术活,要求操作人员必须具备相关的技术证书和安全工作知识。
并且,焊接作业场所应该设置有警示标志和防护措施,以保障工人的安全。
操作人员在进行焊接作业前应对设备进行检查和试验,同时还要做好现场的安全措施和周围环境保护。
如果需要进行高空操作,必须配备相应的安全保护措施,并且操作人员应该具有高空作业证书。
三、焊接流程1. 龙骨制作首先需要制作好适合的龙骨。
可以选择钢材、铝材或不锈钢材料进行制作。
注意要针对图纸制作,确保完全符合设计要求。
有必要,还可以进行相应的标注。
2. 石材加工石材的加工要保证标准,确保精度和符合设计要求。
尤其是在加工龙骨安装孔时要保证准确度。
安装孔的精度会影响后期焊接时,龙骨与石材的粘结度。
3. 焊接前的准备工作进入现场后,要全面检查和确认设备是否工作正常,焊接场地是否处于安全状态。
确认无问题后,可以开始焊接架子,将龙骨架子整体对好。
4. 焊接龙骨首先,需要将龙骨固定在架子上,确认正确位置,并采用夹具卡好。
然后,焊接人员需要确认焊接位置,并预留一定的尺寸。
焊接时,注意事项如下:•确保钳口夹紧,工件直接夹在钳口内,夹紧可靠。
•焊接时闪光灯会有一定的影响,应该在适当方向上用屏风挡住。
•当焊接达到指定长度后,立即停止焊接。
5. 焊接后的处理焊接完成后,需要对焊接部位进行处理。
要确保外观焊接部位无瑕疵,否则需要返工处理。
同时,还要注意焊接氧化问题,必要时电焊钢材需要焊后打磨以去除氧化层,以免对整体产生不良影响。
四、焊接注意事项在进行龙骨焊接过程中,应严格注意以下事项:•操作人员必须懂得维护设备,并且仔细检查设备是否完好无损。
专业技术负责人:交底人:接收人:和壁厚不得出现差错,下料钢材必须顺直,不得有弯折现象,下料单已考虑钢材之间的焊口间隙和焊接收缩量,均为1.5mm,为了保证型材端面与型材轴的垂直,需采用机械切割下料。
型材在运输过程中不得发生变形,严禁任何扔下和野蛮装卸,运到现场后要按加工标牌成堆放置,地面应干燥,不得受潮生锈。
制作时应注意,选择适合于母材的焊条牌号,钢材的加工应保证精度要求,钢材在焊接前清理干净,去除待焊区域附近的铁锈、油污、水分等其它妨碍焊接的物质,多层焊接时,应清除每层焊接的熔渣及飞溅等。
4、工艺流程5、操作工艺(1)、焊接操作前应首先检查被焊工件部位有无铁锈、割渣、毛刺、油脂、涂层等垃圾物,焊前必须严格清理。
(2)、焊接前应领会图纸的技术要求,严格按照图纸要求进行施工,防止或减小在焊接过程中产生的焊接变形,确保产品质量。
(3)、碱性药皮类型焊条,试验前应进行260℃~430℃烘培1小时以上或按制造商推荐的烘培范围烘干。
其他药皮类型焊条可在供货状态下试验或按制造商推荐的烘培范围烘干。
(4)常用结构钢材采用中等热输入焊接时最低预热温度要求(5)、定位焊必须由持相应合格证的焊工施焊,所用焊接材料应与正式焊缝的焊接材料相当。
(6)、定位焊焊缝厚度应不小于3mm,对于厚度大于6mm的正式焊缝,其定位焊缝厚度不宜超过正式焊缝厚度的2/3。
(7)定位焊缝的长度应不小于40mm,定位焊缝间距宜为300~600mm。
(8)、在焊接前要注意焊接变形控制,除了用一定的工艺撑杆加固外,还应在焊接时采取一定的反变形措施。
比如:交错焊接、对称焊接、里外同焊等措施。
(9)、焊接时手势应平稳,焊条摆动速度要均匀、摆动幅度要一致,以确保焊缝宽度均匀、一致。
(10)、焊缝宽度应均匀、高低起伏应一致,焊缝应美观、漂亮。
(11)、焊后待焊件冷却后,去除焊接毛刺、焊渣、药皮和各种不必要的焊疤。
龙骨焊接分项工程质量技术交底卡4、对接焊缝及完全熔透组合焊缝尺寸允许偏差序号项目图列允许偏差1 对接焊缝余高C一、二级三级B<20:0~3.0B≥20:0~4.0B<20:0~4.0B≥20:0~5.02 对接焊缝错边dd<0.15t,且≤2.0d<0.15t,且≤2.05、部分焊透组合焊缝和角焊缝外形尺寸允许偏差。
1#楼龙骨安装施工方案一、工程概况滨海会所室外装饰工程,此方案为龙骨安装。
二、编制依据1)海会所室外装饰工程比选邀请函。
2)甲方提供的设计图纸。
3)《钢结构工程施工质量验收规范》GB50205—2001三、施工准备1.技术准备:项目经理组织技术负责人、施工人员熟悉图纸,掌握施工图的内容、要求和特点,及各部位截面尺寸、标高。
2.现场施工条件:1)本工程现场水电已驳接到位,脚手架搭设完毕具备相应施工条件2)屋面瓦已基本完成施工,外墙施工时应做好成品保护工作。
3)现场倒运工具和垂直运输的部署,如配置适当的手推车,目前现场垂直运输塔吊已拆除,垂直运输工作拟以人工运输为主。
3.劳力准备:焊工组:负责对钢龙骨的焊接、安装。
运输杂工组:负责材料的运输与现场清理。
四、施工工艺外墙面采用单肢短槽式干挂法。
钢架采用100号镀锌槽钢做为竖框架,采用50*50*4的镀锌等边角钢作为横框架。
竖框架与钢脚码之间采用不锈钢螺栓连接,钢脚码和后置钢板采用焊接方式连接。
1、施工测量放线1)复查由土建方移交的基准线。
2)放标准线:在每一层将室内标高线移至外墙施工面,并进行检查。
在石材挂板放线前,应首先对建筑物外形尺寸进行偏差测量,根据测量结果,确定出干线挂板的基准面。
3)以标准线为基准,按照图纸将分格线放在墙上,并做好标记。
4)分格线放完后,按设计安装后置钢板。
5)最后,用φ0.5~1.0mm的钢丝在石材干挂墙体的垂直、水平方向各拉两根,作为安装的控制线,水平钢丝应每层拉一根(宽度过宽,应每间隔20m 设1支点,以防钢丝下垂),垂直钢丝应间隔20m拉一根。
2、龙骨安装工艺1)龙骨骨架的安装(A)施工准备:先复查主体结构的尺寸,要求结构尺寸达到干挂墙体尺寸的配合允许误差在允许偏差范围内,对偏差达大者要进行修正处理。
(B)根据控制线确定骨架位置,严格控制骨架位置偏差;确定组件在立面上的水平、垂直位置,并在框格上画线,对平面度每层设控制点,根据控制点拉线,拉线调整,使组件按要求就位。
钢龙骨工程技术交底一、项目背景钢龙骨工程是一种常用于建造物内部的结构支撑系统,其作用是支撑和分布楼板和墙体的分量,以确保建造物的稳定性和安全性。
本次技术交底旨在详细介绍钢龙骨工程的施工流程、材料要求、工艺要求以及质量控制要点,以确保工程的顺利进行和质量的保证。
二、施工流程1. 钢龙骨工程的施工普通分为准备工作、安装工作和检验工作三个阶段。
2. 准备工作包括:制定施工方案、购买所需材料、准备施工设备等。
3. 安装工作包括:测量定位、切割加工、组装安装等。
4. 检验工作包括:对安装完成的钢龙骨进行质量检验和验收。
三、材料要求1. 钢龙骨:应选用优质的冷弯薄壁钢材,具有良好的抗拉强度和弯曲性能。
2. 连接件:应选用符合国家标准的连接件,确保连接坚固可靠。
3. 防腐涂料:应选用具有良好防腐性能的涂料,以延长钢龙骨的使用寿命。
四、工艺要求1. 钢龙骨的切割应精确、平整,切口应光滑,无毛刺。
2. 钢龙骨的组装应按照施工图纸要求进行,确保连接坚固。
3. 钢龙骨的安装应垂直、水平,位置准确,间距均匀。
4. 钢龙骨的固定应采用合适的螺栓、膨胀螺栓或者焊接等方法,确保坚固可靠。
五、质量控制要点1. 施工前应进行工程检查,确保施工现场无障碍物,安全设施齐全。
2. 施工过程中应严格按照施工方案进行,杜绝违规操作。
3. 施工现场应保持整洁,及时清理施工垃圾,确保安全和环境卫生。
4. 施工结束后应进行验收,确保钢龙骨工程符合设计要求和规范要求。
六、安全注意事项1. 施工人员必须佩戴个人防护装备,包括安全帽、安全鞋、防护眼镜等。
2. 施工现场必须设置明显的安全警示标志,确保施工人员的安全。
3. 施工过程中应注意防止钢龙骨的切割边缘和锋利部份对人员的伤害。
4. 施工现场应设置灭火器等消防设备,以应对突发火灾等安全事故。
七、总结钢龙骨工程是建造物内部的重要支撑系统,其施工质量直接关系到建造物的安全性和稳定性。
通过本次技术交底,我们详细介绍了钢龙骨工程的施工流程、材料要求、工艺要求以及质量控制要点,以确保工程的顺利进行和质量的保证。
轻钢龙骨骨架组装安全技术交底一、适用范围1.1适用于三层及三层以下的独立或联排轻型钢结构住宅。
1.2住宅的每个结构单元的长度不宜大于18m,宽度不宜大于12m;单层承重墙高度不宜超过3.3m,檐口高度不宜超过9m;屋面坡度取值在1:4-1:1范围内;山墙挑檐的悬挑长度不宜超过300mm,其他悬挑构件的悬挑长度不宜超过600mm。
二、建筑构造的一般要求2.1 住宅外墙骨架中均应填入最小厚度的柔性保温棉毡,外侧宜设置防水透气层;根据各地区具体情况设计,避免外墙骨架处的“热桥”现象。
2.2 防水透气层及隔汽层的敷设须连续,其搭接长度不少于100mm。
门窗洞口周围及穿墙管道周围以专用防水双面胶带密封。
2.3 墙体骨架或楼盖骨架与混凝土基础间应设置防潮层,防潮层采用自粘性橡胶沥青防水卷材,其厚度不小于2.0mm。
2.4 常用的自钻自攻螺钉或自攻螺钉规格为ST3.5、ST4.2、ST4.8(其螺纹外径d分别为3.35mm、4.22mm、4.80mm),其长度范围为12-76mm。
结构板材与钢结构的连接采用的自攻螺钉不得小于ST4.2,边距不小于10mm;石膏板与钢结构的连接采用的自攻螺钉不得小于ST3.5,边距不小于12mm。
螺钉的长度比紧固厚度昌9-13mm,以保证其露出连接件不少于3个螺纹。
螺钉间距应符合设计要求。
2.5 外墙饰面优先采用木质、金属、水泥纤维板或PVC挂板,其设计及施工要符合国家相关技术施工规范。
采用砌筑砖石饰面时,饰面内侧要留有不少于25mm的空隙作为通风层,饰面层与墙骨架设置可靠的活动拉接件,拉接件的水平间距取决于墙架柱间距,垂直间距500-600mm。
饰面的底部及顶部留有适量的通风孔。
2.6 屋顶宜采用坡屋顶,坡度为1:4-1:1。
坡屋顶内如不用作阁楼,其屋顶保温隔热层设置在屋架下弦吊顶内,在山墙开设通风窗;否则保温隔热材料应铺设在屋架上弦的结构板材之上,在屋檐及屋脊处设置通风口,通风口面积不小于屋顶投影面积的1/300。
钢龙骨工程技术交底一、项目背景钢龙骨工程是建筑施工中常见的一种结构形式,用于支撑和固定吊顶、隔墙、装饰板等,具有承重能力强、稳定性好的特点。
为了确保钢龙骨工程施工质量和安全性,需要进行技术交底,明确施工方案、工艺要求和质量标准。
二、施工方案1. 钢龙骨选型根据吊顶、隔墙等装饰板的重量和安装要求,选择适合的钢龙骨型号和规格。
一般常用的钢龙骨有C型钢、T型钢等,需要根据实际情况进行选择。
2. 钢龙骨布置根据设计图纸和施工要求,将钢龙骨按照一定的间距和布置方式固定在墙体或梁上。
布置过程中需要注意龙骨的平整度和垂直度,确保安装的准确性。
3. 钢龙骨固定钢龙骨的固定方式可以采用螺栓连接、焊接等方法,具体根据实际情况进行选择。
固定时需要确保每根龙骨的连接牢固,不得出现松动、倾斜等情况。
4. 钢龙骨连接钢龙骨之间的连接可以采用螺栓、焊接等方式,连接点需要牢固可靠,确保整个结构的稳定性和承重能力。
5. 钢龙骨质量要求钢龙骨的质量要求包括外观质量、尺寸偏差、强度等方面。
外观应无明显的变形、破损、锈蚀等缺陷;尺寸偏差应符合相关标准;强度应满足设计要求,能够承受相应的荷载。
三、工艺要求1. 钢龙骨的加工钢龙骨在施工前需要进行加工,包括切割、打孔等工艺。
加工时需要使用适当的工具和设备,确保加工的精度和质量。
2. 钢龙骨的防腐处理钢龙骨在施工前需要进行防腐处理,以提高其耐久性和抗腐蚀性能。
常用的防腐方法有喷涂、热浸镀锌等,需要根据实际情况进行选择。
3. 钢龙骨的安装钢龙骨安装前需要进行准确的测量和定位,确保安装的位置和间距符合设计要求。
安装时需要使用适当的固定件和工具,确保安装的牢固性和稳定性。
4. 钢龙骨的调整和修整安装完成后,需要对钢龙骨进行调整和修整,确保其平整度和垂直度。
调整时可以使用水平仪、垂直仪等工具,根据实际情况进行调整。
四、质量标准1. 钢龙骨的质量检验钢龙骨在施工前、中、后需要进行质量检验,包括外观检查、尺寸检查、强度检验等。
轻钢龙骨石膏板隔墙工程技术交底三篇篇一:轻钢龙骨石膏板隔墙工程技术交底骨架隔墙工程一、材料要求:(一)轻钢龙骨主件:沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横撑龙骨的规格、尺寸及质量等应符合设计要求及国家《建筑用轻钢龙骨》标准的规定。
(二)轻钢骨架配件:支撑卡、卡托、交托、连接件、固定件、护墙龙骨和压条等附件,应符合设计要求和有关标准的规定。
(三)紧固材料:射钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘贴嵌缝料,应按设计要求选用。
(四)填充隔声材料:矿棉板、岩棉板等按设计要求选用。
(五)罩面板材:其材质、规格、性能、颜色应符合设计要求及国家有关产品标准的规定。
普通纸面石膏板一般不宜用于厨房、厕所以及空气相对湿度大于70%的潮湿环境中。
人造板的甲醛含量应符合国家有关规范的规定,进场后应做复试。
二、主要机具:主要机具包括:电焊机、电动无齿锯、手电钻、螺丝刀、射钉枪、线坠、靠尺等。
三、作业条件:1骨架隔墙的罩面板安装待顶棚、墙面抹灰完成后进行。
2根据设计图纸的隔墙位置测量放线并且经过质检部门预检验收准确无误后方可进行施工。
3设计要求隔墙有地枕带时,应将地枕带施工完毕,并达到设计强度后,方可进行轻钢骨架的安装。
4主体结构墙、柱为砖砌体时,应在隔墙交接处,按1000mm间距预埋木砖。
5根据设计施工图和备料计划,配齐全部隔墙材料。
四、操作工艺:(一)工艺流程:(二)操作工艺:1.隔墙放线:根据设计施工图,在地面上放出隔墙位置线、门窗洞口边框线,并放好顶龙骨位置边线。
2.地枕基座施工:将地面凿毛、清扫并洒水湿润后作现浇砼墙基。
厚度一般为100mm。
为方便沿地龙骨固定可预先埋入防腐木砖,木砖间距按设计要求一般尺寸间距600mm左右。
3.安装沿顶龙骨和沿地龙骨:按已放好的隔墙位置线,安装顶龙骨和地龙骨,用射钉固定于主体上,射钉间距为600mm。
4.安装门洞口框龙骨:放线后按设计要求,先将隔墙的门洞口框龙骨安装完毕。
5.竖龙骨分档:根据隔墙、门洞口位置,在安装顶、地龙骨后,按罩面板规格板宽确定分档尺寸,如板宽为1200mm时,分档尺寸为402mm。
钢龙骨工程技术交底引言概述:钢龙骨工程技术交底是在建造工程中非常重要的一环,它涉及到钢龙骨的安装、使用和维护等方面的技术要求和规范。
本文将从钢龙骨的选择、安装、使用、维护和检测等五个方面进行详细阐述。
一、钢龙骨的选择:1.1 钢龙骨的材质选择:根据具体的工程需求和使用环境,选择适合的钢龙骨材质,如Q235、Q345等。
1.2 钢龙骨的规格选择:根据设计要求和承重能力,选择合适的钢龙骨规格,包括截面形状和尺寸。
1.3 钢龙骨的质量要求:对钢龙骨的质量进行检测,确保其符合相关标准和规范,如抗弯强度、抗压强度等。
二、钢龙骨的安装:2.1 安装前的准备工作:清理施工现场,检查施工图纸和材料,准备所需的安装工具和设备。
2.2 钢龙骨的定位和固定:根据设计要求和施工图纸,确定钢龙骨的位置和间距,并使用专用的固定件将其固定在预定位置上。
2.3 钢龙骨的连接和调整:根据需要,使用合适的连接件将钢龙骨连接在一起,并进行必要的调整,确保其水平、垂直和稳固。
三、钢龙骨的使用:3.1 钢龙骨的承重能力:根据设计要求和实际使用情况,合理分配和利用钢龙骨的承重能力,确保其安全可靠。
3.2 钢龙骨的防腐处理:根据使用环境和要求,对钢龙骨进行防腐处理,延长其使用寿命。
3.3 钢龙骨的保护和维护:定期检查和维护钢龙骨,保持其良好的状态,防止因外力或者环境因素导致的损坏。
四、钢龙骨的维护:4.1 钢龙骨的清洁:定期清洁钢龙骨,去除灰尘和杂物,保持其表面清洁和光滑。
4.2 钢龙骨的润滑:根据需要,在钢龙骨的连接部位和滑动部位进行适当的润滑,减少磨擦和磨损。
4.3 钢龙骨的检测:定期对钢龙骨进行检测,包括外观检查和力学性能测试,及时发现和处理潜在问题。
五、钢龙骨的检测:5.1 外观检查:检查钢龙骨的表面是否有裂纹、变形、锈蚀等缺陷,及时进行修复或者更换。
5.2 力学性能测试:通过力学性能测试,检测钢龙骨的抗弯强度、抗压强度等指标,确保其符合设计要求。
钢龙骨工程技术交底引言概述:钢龙骨工程技术交底是在建筑工程施工过程中,由施工方向相关人员进行的一项重要工作。
通过技术交底,施工方能够准确传达工程设计意图,确保施工人员理解并正确执行相关工作。
本文将从五个大点来阐述钢龙骨工程技术交底的重要性以及具体的交底内容。
正文内容:1. 钢龙骨工程技术交底的重要性1.1 提高施工效率技术交底能够确保施工人员对钢龙骨工程的施工方法和要求有清晰的认识,避免了误解和疑惑,从而提高了施工效率。
1.2 保证施工质量通过技术交底,施工人员能够准确理解设计意图,按照规范要求进行施工,从而保证钢龙骨工程的质量。
1.3 降低施工风险技术交底中,施工方能够对施工现场的安全风险进行分析和预防,提前采取措施,确保施工过程的安全性。
2. 技术交底的内容2.1 钢龙骨工程的施工方法技术交底中,施工方需详细介绍钢龙骨工程的施工方法,包括安装、固定、连接等具体步骤。
2.2 施工现场的安全要求施工方需向施工人员交底施工现场的安全要求,包括佩戴安全帽、使用防护设备等,确保施工过程的安全性。
2.3 施工材料的选用和使用施工方需向施工人员交底钢龙骨工程所需的材料,包括材料的选用标准、质量要求以及使用方法等。
3. 技术交底的流程3.1 交底前的准备工作在进行技术交底之前,施工方需准备相关的施工图纸、规范要求等资料,并对交底内容进行整理和准备。
3.2 交底的方式和时间技术交底可以采用会议、培训等方式进行,施工方需根据具体情况确定交底的时间和地点。
3.3 交底记录和确认施工方需对技术交底进行记录,并让施工人员确认交底内容,以确保交底的准确性和有效性。
4. 技术交底的注意事项4.1 语言清晰易懂施工方在进行技术交底时,应使用清晰易懂的语言,避免使用专业术语或难以理解的词汇。
4.2 重点突出施工方在交底过程中,应重点突出重要的施工方法、安全要求和材料使用等内容,确保施工人员能够重点掌握。
4.3 检查和追踪施工方在技术交底后,应及时进行检查和追踪,确保施工人员按照交底要求进行施工。

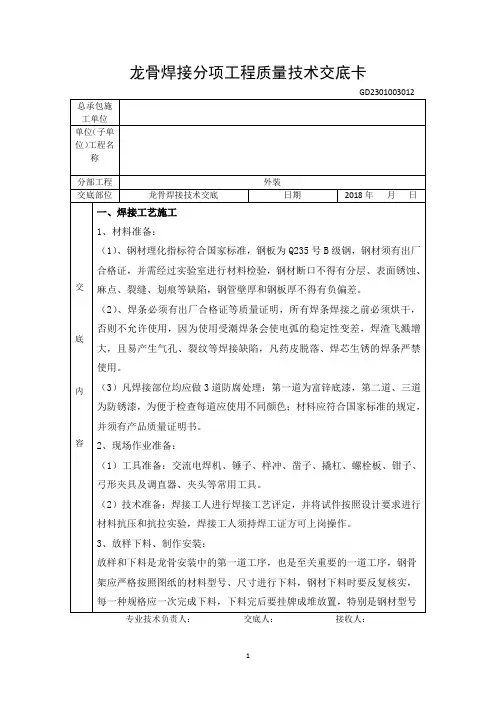

龙骨焊接分项工程质量技术交底卡
GD2301003012
专业技术负责人:交底人:接收人:
龙骨焊接分项工程质量技术交底卡
GD2301003012
单位(子单位)工程名称华为松山湖终端项目二期69、70、74号研发楼、小食堂;71、72、73号研发楼;75号观景亭;76号地下车库、食堂;77、78、79号门岗;
分部工程外装
交底部位龙骨焊接技术交底日期2018年月日
交底内容和壁厚不得出现差错,下料钢材必须顺直,不得有弯折现象,下料单已考虑钢材之间的焊口间隙和焊接收缩量,均为1.5mm,为了保证型材端面与型材轴的垂直,需采用机械切割下料。
型材在运输过程中不得发生变形,严禁任何扔下和野蛮装卸,运到现场后要按加工标牌成堆放置,地面应干燥,不得受潮生锈。
制作时应注意,选择适合于母材的焊条牌号,钢材的加工应保证精度要求,钢材在焊接前清理干净,去除待焊区域附近的铁锈、油污、水分等其它妨碍焊接的物质,多层焊接时,应清除每层焊接的熔渣及飞溅等。
4、工艺流程
5、操作工艺
(1)、焊接操作前应首先检查被焊工件部位有无铁锈、割渣、毛刺、油脂、涂层等垃圾物,焊前必须严格清理。
龙骨焊接分项工程质量技术交底卡
GD2301003012
总承包施
工单位
天津三建建筑工程有限公司
单位(子单位)工程名称华为松山湖终端项目二期69、70、74号研发楼、小食堂;71、72、73号研发楼;75号观景亭;76号地下车库、食堂;77、78、79号门岗;
分部工程外装
交底部位龙骨焊接技术交底日期2018年月日
交底内容(2)、焊接前应领会图纸的技术要求,严格按照图纸要求进行施工,防止或减小在焊接过程中产生的焊接变形,确保产品质量。
(3)、碱性药皮类型焊条,试验前应进行260℃~430℃烘培1小时以上或按制造商推荐的烘培范围烘干。
其他药皮类型焊条可在供货状态下试验或按制造商推荐的烘培范围烘干。
(4)常用结构钢材采用中等热输入焊接时最低预热温度要求
(5)、定位焊必须由持相应合格证的焊工施焊,所用焊接材料应与正式焊缝的焊接材料相当。
(6)、定位焊焊缝厚度应不小于3mm,对于厚度大于6mm的正式焊缝,其定位焊缝厚度不宜超过正式焊缝厚度的2/3。
(7)定位焊缝的长度应不小于40mm,定位焊缝间距宜为300~600mm。
(8)、在焊接前要注意焊接变形控制,除了用一定的工艺撑杆加固外,还应在焊接时采取一定的反变形措施。
比如:交错焊接、对称焊接、里外同焊等措施。
(9)、焊接时手势应平稳,焊条摆动速度要均匀、摆动幅度要一致,以确保焊缝宽度均匀、一致。
(10)、焊缝宽度应均匀、高低起伏应一致,焊缝应美观、漂亮。
龙骨焊接分项工程质量技术交底卡
GD2301003012
龙骨焊接分项工程质量技术交底卡
GD2301003012
工单位
单位(子单位)工程名称华为松山湖终端项目二期69、70、74号研发楼、小食堂;71、72、73号研发楼;75号观景亭;76号地下车库、食堂;77、78、79号门岗;
分部工程外装
交底部位龙骨焊接技术交底日期2018年月日交
底
内
容
龙骨焊接分项工程质量技术交底卡
GD2301003012
交底内容4、对接焊缝及完全熔透组合焊缝尺寸允许偏差
序
号
项目图列允许偏差
1
对接焊
缝余高
C
一、二级三级
B<20:
0~3.0
B≥20:
0~4.0
B<20:
0~4.0
B≥20:
0~5.0 2
对接焊
缝错边
d
d<
0.15t,
且≤2.0
d<
0.15t,
且≤2.0 5、部分焊透组合焊缝和角焊缝外形尺寸允许偏差
龙骨焊接分项工程质量技术交底卡
GD2301003012
总承包施
工单位
天津三建建筑工程有限公司
龙骨焊接分项工程质量技术交底卡
GD2301003012
龙骨焊接分项工程质量技术交底卡
GD2301003012
龙骨焊接分项工程质量技术交底卡
GD2301003012
龙骨焊接分项工程质量技术交底卡
GD2301003012
龙骨焊接分项工程质量技术交底卡
GD2301003012
龙骨焊接分项工程质量技术交底卡
GD2301003012
龙骨焊接分项工程质量技术交底卡
GD2301003012
龙骨焊接分项工程质量技术交底卡
GD2301003012
专业技术负责人:交底人:接收人:。
