控制键盘与索尼摄像头RS232连接说明

一、SONY会议摄像机中控编程接线1、SONY摄像头RS-232控制连接方法1、RS-232 Mini-DIN 8-pin的端口定义：2、RS-232的连接方式：（1）电脑或普通的控制键盘和SONY摄像头连接方法：SONY摄像头级联连接方法：2、SONY摄像头RS-422控制连接方法1、RS-422 9-pin的SONY EVI和SRG系列端口定义：2、RS-422 9-pin的SONY BRC系列端口定义：二、SONY摄像头中控编程控制代码上：8X 01 06 01 VV WW 03 01 FF下：8X 01 06 01 VV WW 03 02 FF左：8X 01 06 01 VV WW 01 03 FF右：8X 01 06 01 VV WW 02 03 FF（X表示摄像头的编号，VV代表上下的速度，WW代表左右的速度<0-18>16进制）停止：8X 01 06 01 18 18 03 03 FF焦距近：8X 01 04 07 2P FF（P表示速度<0-7>）焦距远：8X 01 04 07 3P FF存储：8X 01 04 3F 01 0P FF（P表示预置位的序号）调用：8X 01 04 3F 02 0P FF级联命令：88 01 00 01 FF 88 30 01 FF 81 09 00 02 FF 81 09 00 02 FF(多台摄像机串联需发送连接命令以确定每台摄像机的地址位)20个预置位的代码(指向命令)：8X 01 06 02 VV WW 0Y 0A 0B 0C 0D 0E 0F 0G 0H 0I FF 8X 01 04 47 0P 0Q 0R 0S FF 位置查询的后11位和0Y 0A 0B 0C 0D 0E 0F 0G 0H 0I FF一一对应，焦距查询的后5位和0P 0Q 0R 0S FF一一对应。

查询地址码：8X 09 06 12 FF查询焦距地址：8X 09 04 47 FF1到16个用本身摄像头的预置位代码，17到20个预置位用查询代码查出预置位代码编入中控就可以。

控制步骤：
-串口设置：
-寄存器查询：
-寄存器赋值：
识别寄存器地址的方法：
例如：相机Manual中给出的寄存器如下：
此说明了：
-此列表中的寄存器的基础地址为1100h
-SystemMode在基础地址上偏移了00h，即h1100就是SystemMode的寄存器
-此寄存器为4个字节，32位，其中第一位表示offset控制，第二位表示固定噪声矫正控制，第三位表示自动增益控制……
-Pin7，Pin8为RS232信号的输入、输出
触发设置：
-相机后面板有SMA接口用于进行触发输入及同步信号输出
-输入的触发信号为TTL信号：最大值3.3V
-输出的同步信号为3.3V的TTL信号；其中同步信号输出的模式可设置为：开始采集时输出，曝光开始时输出，接收到触发信号输入时输出三种模式；
Xeneth软件中支持的Gobi可更改的功能：
【FAQ】丨【基本知识】丨【其他】
Xenics Gobi相机串口控制使用说明
以相机型号Gobi-640-CL-25um，仅CL接口的相机为例：
GPIO接口定义：
-Pin2，Pin3为两路触发信号的输入，Pin1为输入的地
-Pin4，Pin5为两路同步信号的输出，加入47k欧姆的下拉电阻，使输出为3.3V，Pin6为输出的地
-寄存器均是16进制表示方法，由8位16进制的数表示32位二进制，其中最低位表示低4bit：bit0、bit1、bit2、bit3；
例如：
#h1100？；返回h7000031B，
转为二进制为：
低4位1011表示；offset control为1，固定模式；Fixed Pattern Noise correction为1，矫正模式；Gain control为0，自动增益模式；PRNU为1，平场矫正模式；

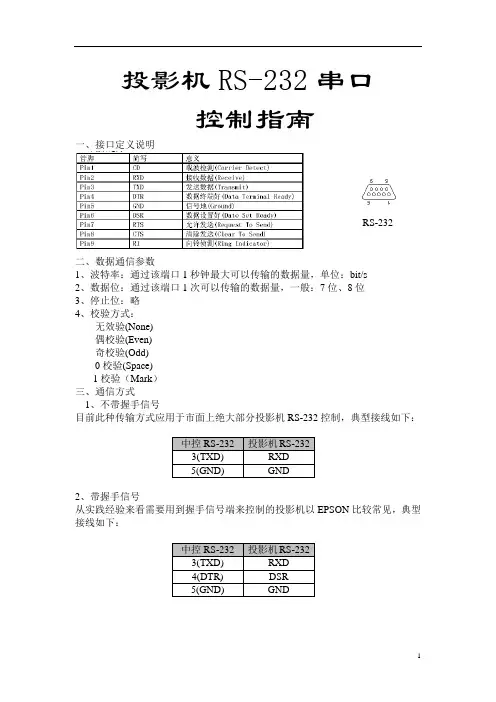

投影机RS-232串口控制指南一、接口定义说明RS-232二、数据通信参数1、波特率：通过该端口1秒钟最大可以传输的数据量，单位：bit/s2、数据位：通过该端口1次可以传输的数据量，一般：7位、8位3、停止位：略4、校验方式：无效验(None)偶校验(Even)奇校验(Odd)0校验(Space)1校验（Mark）三、通信方式1、不带握手信号目前此种传输方式应用于市面上绝大部分投影机RS-232控制，典型接线如下：2、带握手信号从实践经验来看需要用到握手信号端来控制的投影机以EPSON比较常见，典型接线如下：三、中控设置（以DP700中控为例）1、设置向导程序有投影机控制代码此种设置流程如下：2、设置向导程序没有投影机控制代码目前经过我司多年资料的收集合整理，在中控设置向导程序中覆盖了90%以上的投影机RS-232控制代码，用户在安装、调试时也非常方便，设置方法同上；对于设置向导软件库中没有投影机控制代码的投影机相对比较少，此种设置方法完全同红外设置，在此我们不做详细介绍。

四、投影机RS-232接口（附件）公头公头公头公头公头公头Rs-232RS-232CRS-232CRS-232CRS-232C9600: 波特率N:无校验8:数据位小结：通过多方面资料的收集和整理终于将此《投影机RS-232控制指南》告一段落，在收集和整理过程当中难免有些疏忽或遗漏的地方，望广大的经销商技术服务人员和工程人员在具体工程安装、调试时如果出现投影机控制不了，最好的解决办法是查看《投影机说明书》RS-232具体的接口定义；如果在判断接线没有问题的情况下，可以尝试调整投影机RS-232通讯参数，目前发现需要调整的有3M、日立的投影机比较常见；最后一种方法就是与WISE SUPPORT联系确认投影机的RS-232控制代码是否有问题。

⏹ 在所有分辨率条件下，帧速均可达30/25帧/秒⏹ 同时支持Motion JPEG 和MPEG-4双码流⏹ 内置18倍光学变焦和12倍数字变焦镜头，具备自动对焦功能⏹ 具有日/夜两用功能，在低至0.005 lux 的光照条件下也能正常的提供视频画面 (AXIS 232D+)⏹ 预置位和自动轮巡⏹ 使用控制杆的鼠标可对球机进行精确控制在所有光照条件下，AXIS 231D+/232D+网络球机都能通过IP网络为用户提供高质量Motion JPEG 和MPEG-4视频，以满足安全监视和远程监控应用的要求。

与所有真正的球机一样，安讯士网络球机也能进行连续360度水平旋转，并支持50个预置位和轮巡。

它们还可以使用控制杆的鼠标进行快速而精确的PTZ控制，从而能够快速地跟踪感兴趣的物体。

此外，它们还具有一套完整的网络安全特性，例如HTTPS 和IP 地址过滤，以及18倍光学变焦和自动聚焦镜头。

AXIS 231D+/232D+在0.3 lux 照度条件下也能捕捉到彩色视频，AXIS 232D+配有自动或手动可移除红外滤镜，即使在0.005 lux 低照度条件下也能捕捉到黑白视频。

AXIS 231D+/AXIS 232D+十分适合于安装在机场、火车站、监狱、仓库、生产车间、购物中心和校园等需要专业级安全监视应用的场所。

AXIS 231D+/AXIS 232D+ 网络球机用于专业监视应用的网络摄像机h tt p://ww w.sz .c om型号AXIS 231D+ 50 Hz/PAL AXIS 231D+ 60 Hz/NTSCAXIS 232D+ 50 Hz/PAL (自动日夜转换)AXIS 232D+ 60 Hz/NTSC (自动日夜转换)图像传感器1/4” Sony EXview HAD CCD镜头F1.4-3.0, f=4.1 mm wide to 73.8 mm tele, autofocus 聚焦范围: 35 mm (wide) 或 800 mm (tele) 到无穷远视角水平视角：2.8º - 48º缩放18倍光学变焦, 12倍数字变焦最低照度彩色模式: 0.3 lux, 30IRE黑白模式: 0.005 lux, 30IRE (仅限于AXIS 232D+)水平视角360º 到无穷远垂直视角0º - 90º (± 3º)最大转速水平： 360º/s, 垂直：360º/s视频压缩Motion JPEGMPEG-4 Part 2 (ISO/IEC 14496-2), Profiles: ASP and SP分辨率4CIF, 2CIFExp, 2CIF, CIF, QCIFMax 704x480 (NTSC) 704x576 (PAL)Min 160x120 (NTSC) 176x144 (PAL)帧速(NTSC/PAL)Motion JPEG:在所有分辨率条件下，帧速均可达30/25 fps MPEG-4:4CIF/2CIFExp 分辨率条件下，帧速可达25/21 fps 2CIF/CIF/QCIF分辨率条件下，帧速可达30/25 fps视频流同时支持Motion JPEG 和MPEG-4两种码流可控制帧速率与和带宽支持固定比特率和可变比特率 (MPEG-4)图像设置压缩水平：11种（Motion JPEG ）/23（MPEG ）可设定亮度、锐度、白平衡、曝光控制、背光补偿覆盖功能: 时间、日期、文本、自定义标识或图像De-interlacing (4CIF resolution)PTZ 控制 100个预置位、预置位轮巡、控制队列；支持兼容Windows 的操纵杆；快门时间 1 秒到1/10.000秒安全性带密码保护的多用户访问级别IP 地址过滤和HTTPS 加密，IEEE 802.1X 认证 报警和事件管理可通过视频移动侦测、PTZ定位、外部输入或按计划触发报警事件。
