三、无线电波频段的划分
• 电磁场：变换的电场和磁场构成的一个不可分割的统一场。 • 变化的电磁场在空间的传播形成了电磁波，故电磁波也常称 电波，电磁波是电场的一种运动形态 • 无线电波——300GHz以下、1mm以上，常用于广播、电视 或其它通信。 • 红外线——300GHz--400THz、1mm--750nm，常用于医学 上的物理治疗或红外线加热等。目前广播电视、通信的光纤 传输的光源860nm、1310nm、1550nm也在此范围内。 • 可见光——384THz--769THz、781--390nm，它能引起人们 的视觉。 • 频率更高的还有： 紫外线—800THz--300KTHz 常用于消毒、杀菌 X射线—300KTHz--50MTH 金属探伤、透视 18 22 γ 射线—10 Hz--10 Hz
①、相对电平：是指被测量电平与指定基准电平的比值。 P=10lg(Wx/Wo)（dB） Wx、Ux为测量点的功率和电压 Pu=20lg(Ux/Uo) (dB) Wo、Uo为指定点的功率和电压 ②、绝对电平：在相对电平中，指定为1mW、1mV或1μ V 作为基准电平来计算某点的传输电平时，其结果称绝对 电平。以分贝表示为dBmW或dBm、dBmV和dBμ V。
• 问题：下列3组光发射机，各组价格相同， 你要哪一种？ • 6dBm 6mW • 10dBm 10mW • 12dBm 12mW • • • • 问题： 6dBm （4mW） 6mW（7.78dBmW） 10dBm （10mW） 10mW （10dBmW） 12dBm （15.8mW） 12mW （10.79dBmW）
上行 上行
前端中 心机房
下行
传输 网络
下行
用户 接收
无线信号节目
卫星节目

PPT文档演模板
有线电视技术04[1]
3. 温度系数
温度系数表示一年四季温度变化对同轴电缆损耗值的影响。
温度增加，电缆损耗增加；温度降低，电缆损耗减小。
温度系数定义为温度每升高1℃，电缆对信号衰减增加的百
分数。比如，温度系数为0.2(dB)％/℃ 表示温度每升高1℃，电
缆衰减值在原基础上增加0.2%。如果温度变化±25℃，电缆衰
有线电视技术04
PPT文档演模板
2020/11/17
有线电视技术04[1]
第一节 同轴电缆传输系统
一、同轴电缆传输系统的构成 采用同轴电缆做传输媒介的有线电视系统，其干线传输系
统一般采用树枝形网络结构。树枝形网络结构类似于树的形状， 树干是系统中的干线部分，树枝即分支出的支线、分配线部分。 如图4.1所示。
电源供给器主要由降压变压器及稳压、限流、保护等电 路构成。它将市电220V变换成稳定的AC60V输出。电源供 给器输出的AC60V和前端输出的电视信号经电源插入器混 合后经过电缆送到干线放大器，由干线放大器内的开关电源 转换成直流电。集中供电的方式如图4-6所示。
教材表4-2中列出了国内外部分同轴电缆主要技术指标，供 读者参考。75-5、75-7 主要用于分配网；75-9、75-12主要用于 支线及分配线；干线传输应使用75-12以上的电缆。
PPT文档演模板
有统对同轴电缆的要求 1. 频率特性要平坦 2. 电缆损耗要小 3. 传输稳定性要好 4. 屏蔽特性要好 5. 回路电阻要小 6. 电缆的防水性能要好 7. 机械性能
有线电视技术04[1]
XF系列干线放大器的工作原理方框图见图4.5所示。
图4.5 XF系列干线放大器的工作原理方框图
PPT文档演模板

由发射站的微波发射机放大，经发射天线发射。 在每个接收点的定向微波接收天线接收到微波电视信号
后，下变频为V、U频道或增补频道，送入集体接收的前 端，再经过用户的分配分支网络送到用户终端。供用户 收看。
精选
13
闭路电视系统的设备
放大器 放大电视信号，弥补闭路电视系统中的电缆、 分支器、分配器等无源器件对电视信号的衰减
图像伴音 頻道
调制器 放大器
器
计算机控制
导頻信号 73.5MHz 发生器
103.5MH
z
精选
干线桥接 输出站
干线传输系统 干线 中间桥接 终端桥接 放大站 输出站 输出站
分配给邻近线路 用户分配网络
分配放大器 延长放大器
引入线
电视机
保安器
电视机
分配器 保安器
4
我国电视频道的划分
—个频道的电视信号占用频带宽度为8MHz ，伴音信号 的载频比图象信号载频高6．5MHz。1—12频道属于“甚 高频段”，常用英文缩写字母VHF表示；13—68频道属 于“特高频段”，常用英文缩写字母UHF表示
I频段为电视广播的1－5频道； Ⅱ频段划分给调频广播和通信专用； Ⅲ频段为电视广播的6－12频道； Ⅳ频段为电视广播的13－24频道； Ⅴ为电视广播的25—68频道
精选
5
有线电视广播系统工作频段
Z17～Z36
标准频道用DS、增补频道用Z表示
精选
6
前端系统 ü 对天线接收的信号、摄录设备输出的信号调制为高频电视
发送端
光缆
中继端
光缆
接收端
精选
11
发送端主要设备是光发射机，包括光源、激励器、编码 箱。光发射机的作用是把被传输的电信号经过调制处理 后得到强度随传输信号变化的已调光信号，送入光纤中 进行传输。

总结词
有线电视系统主要由信号源、前端设备、传 输网络和用户终端等部分组成。
详细描述
一个典型的有线电视系统包括信号源、前端 设备、传输网络和用户终端等部分。信号源 通常包括卫星接收器、地面接收器和本地电 视台等；前端设备负责对信号进行调制、混 合和处理；传输网络则负责将信号传输到用 户终端；用户终端是有线电视系统的最终环
网状拓扑
节点之间的连接复杂，通 信路径多，可靠性高，但 建设和维护成本较高。
网络设备选择与配置
路由器
用于实现网络间的互联互通，根 据实际需求选择合适的路由器型
号和配置。
交换机
用于实现局域网内的数据交换， 根据网络规模和带宽需求选择合
适的交换机型号和配置。
调制解调器
用于将信号调制到特定频段上， 以便在传输过程中减少干扰和损
详细描述
在早期，有线电视主要传输模拟信号，但随着技术的发展，数字信号逐渐取代了模拟信 号。数字信号具有更高的传输质量和更强的抗干扰能力，使得有线电视的服务质量得到 了极大的提升。同时，有线电视也从单一的电视节目传输发展到了多路信号传输，可以
同时提供语音、数据和视频等多种服务。
有线电视系统的基本组成
数据加密与备份
对重要数据进行加密存储，并 定期备份，确保数据安全和可 用性。
用户权限管理
建立完善的用户权限管理制度 ，对不同用户赋予不同的访问
权限，防止权限滥用。
安全事件应急响应
安全事件监测
建立安全事件监测机制，实时监测网 络异常行为和安全事件，及时发现和 处理。
应急预案制定
制定详细的安全事件应急预案，明确 应急响应流程、责任人和处理措施。
传输，为用户提供更为清晰、逼真的视听体验。
HDR技术

定义
有线电视技术具有传输质量稳定、信号覆盖范围广、传输容量大等优点，同时也具备一些缺点，如传输距离受限、信号易受干扰等。
特点
有线电视技术的定义
早期有线电视技术
早期的有线电视技术主要采用模拟信号传输方式，通过同轴电缆传输电视信号，随着数字化技术的发展，这种传输方式逐渐被淘汰。
数字化有线电视技术
随着数字化技术的发展，有线电视技术逐渐实现了数字化转型，采用数字信号传输方式，提高了信号的传输质量和稳定性，同时也增加了传输容量。
频率响应
表示设备对不同频率信号的处理能力，单位为dB。
信号电平
表示信号的强度，单位为dB。
噪声电平
表示设备的噪声水平，单位为dB。
测试方法
采用专门的测试仪器对设备的性能指标进行测量和测试。
失真度
表示设备对信号失真的程度，单位为%。
04
有线电视信号接收与处理技术
接收器
将卫星信号进行下变频和放大，将其转换为较低频段的信号以便传输和处理。
公共应用
有线电视技术还可在公共领域应用，如城市公共安全监控、远程教育、医疗等领域，满足不同公共需求。
有线电视技术的应用场景
02
有线电视技术规范基础知识
定义
有线电视技术规范是指对有线电视系统的规划、设计、建设、运营和管理提供指导和技术依据的一系列标准、规范和规定。
作用
有线电视技术规范是保障有线电视系统高质量、高效率、高可靠性和安全运行的重要保障，同时也是实现有线电视产业可持续发展的必要条件。
02
01
有线电视网络的设计步骤和要点
了解用户分布、地形地貌、建筑物和树木等环境因素，确定最佳信号覆盖范围。
现场勘查
根据用户需求和现场条件，选择合适的传输方式、频率、功率和电缆类型。

第1章 绪 论
目前，我国有线数字电视信号釆用的调制方式一般为 64QAM，可在一个8 MHz的模拟信号带宽内传送8～10套数字电 视节目，从而使频谱的利用率提高到一个新的水平。
顺便指出，随着有线电视系统的快速发展，同轴电缆的性 能不断提高，尤其是光纤的大量应用，使网络带宽得到迅速提 高，5 MHz～1 GHz的带宽越来越受到重视，它为开展多种业 务提供了非常富裕的频谱资源。
第1章 绪 论 第1章 绪 论
1.1 有线电视技术的发展历程 1.2 有线数字电视的优点 1.3 有线数字电视的发展趋势
第1章 绪 论
1.1 有线电视技术的发展历程
有线电视是利用高频电缆、光缆、微波等传输介质，在一 定的用户中进行分配和交换声音、图像及数据的电视系统。其 主要特点是以闭路传输方式把电视节目传送给千家万户。
第1章 绪 论
(4) 双向服务与多功能业务的开展成为可能。随着有线 数字电视频谱资源的开发，可使用频道的大量增加和一系列新 技术的应用，在有线电视网上进行增值业务和扩展业务的开发 成为可能。例如，把有线电视工作频段划分出一些作为上行传 输专用频段，开展双向服务，利用图像与声音的回传，用以实 现电视会议、远程教育、远程医疗、可视电话、电视购物及视 频点播等。
第1章 绪 论
VOD就是有线电视台提供的节目单，用户可以从中选择自 己喜爱的节目进行点播。VOD改变了各类节目都必须按照电视 台安排的时间顺序收视的被动方式，使用户可以依据自己的时 间灵活安排收看。另外，利用有线电视双向传输功能，还能把 图像、语言、数字、计算机技术综合成一个整体(即多媒体)进 行信息交流。有线电视在监控、防火、防盗和报警等方面也能 为广大用户带来新的服务项目。可以预计，有线数字电视将成 为国家一个新兴的高科技的网络媒体，将成为社会经济及人们 日常生活中的一个新亮点。

• 数字信号，则是在时间和幅度上都经过离散化的 信号。
• 数字电视在电视信号的获取、处理、传输和接收 的过程中使用数字信号的，称为数字电视系统。 这里数字电视信号可以是直接生成的数字电视信 号，如动画、字幕机和数字摄像机产生的数字信 号；也可以是由模拟信号经数字化以后产生的数 字电视信号；也可以是经处理的数字电视信号， 如MPEG格式的压缩数字电视信号。
– 帧内编码帧，完整编码的帧 – 中等压缩率
• P帧（Predictive Frame）:
– 前向预测帧，从前一个I或P帧预测得到的帧 – 编码效率较高
• B帧（Bidirectional Frame）:
– 双向预测帧，以前一和后一I或P帧预测，运 动补偿得到的帧，不被用作预测基准
– 最大压缩率
I帧、B帧和P帧之间的关系
(Profiles)”。 • “级”与“类”的若干组合构成MPEG-2视频编
码标准在某种特定应用下的子集：对某一输入 格于数字有线电视传输采用MP@ML
MPEG-2适用点
Level
High High1440 Main
Low
数字有线电视技术概览
北京四达时代通讯网络技术有限公司
主要内容
数字电视概述 MPEG 基础 数字有线电视系统 有条件接收技术 交互电视中间件
一、数字电视概述
模拟电视和数字电视
• 模拟电视系统，在电视信号的产生、处理、记录、 传送和接收的过程中，使用的都是模拟信号，即 在时间上和幅度上连续变化的信号；
Slice（像条）
Set of macroblocks
Macroblock (normally 16x16 pixels)（宏块）
Set of luma and corresponding chroma blocks Coding Method, Quantization, Motion Vectors

PPT文档演模板
有线电视教学[1]

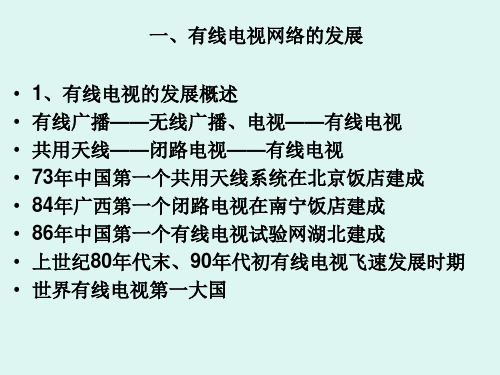

1．1．2 有线电视的发展
3 .有线电视
有线广播电视简称有线电视。他是将电视信号以闭路传输 方式从电视台送至电视机的系统。
其信号的来源：电视台空中收转的各种电视信号和电视 台自办的节目。如图
PPT文档演模板
有线电视教学[1]
想一想 答一答
1．你能说出五种生活中常见的电视机信号的来 源吗?
有线电视教学
PPT文档演模板
2020/11/17
有线电视教学[1]
第一章 有线电视系统概述
1.1 有线电视的起源与发展 1.2 有线电视系统的概念及特点 1.3 有线电视系统的分类 1.4 有线电视系统的组成及各部分作用 1.5 我国有线电视系统的频道划分
PPT文档演模板
有线电视教学[1]
1.1 有线电视的起源与发展
PPT文档演模板
有线电视教学[1]
2．2 无线电视信号的接收
2．2．2八木天线
1.结构
八木天线由一个辐射器、一个反射器和若干个引 向器组成。辐射器与馈线连接，是有源振子。在 辐射器之前加上引向器，在辐射器之后加上反射 器。反射器和引向器都和辐射器平行放置，它们 均不与馈线相连接，是无源振子。
2.天线的技术参数
PPT文档演模板
有线电视教学[1]
想一想 答一答
1. 什么叫有线电视？ 2．有线电视有哪些特点？ 3．开路电视与有线电视有什么区别？
PPT文档演模板
有线电视教学[1]
1．3 有线电视系统的分类
1．3．1 接频道利用方式分类 1.隔频传输系统 早期的电视接收开路电视信号时对相邻频道
的抑制能力较差，为了防止相互干扰，各级电 视台必须按照全国统一规划实行隔频传输，通 常，在VHF（甚高频）段每隔一个频道安排一套 节目，在UHF（超高频）段每隔两个频道以上安 排一套节目。
