接入网技术-第一章

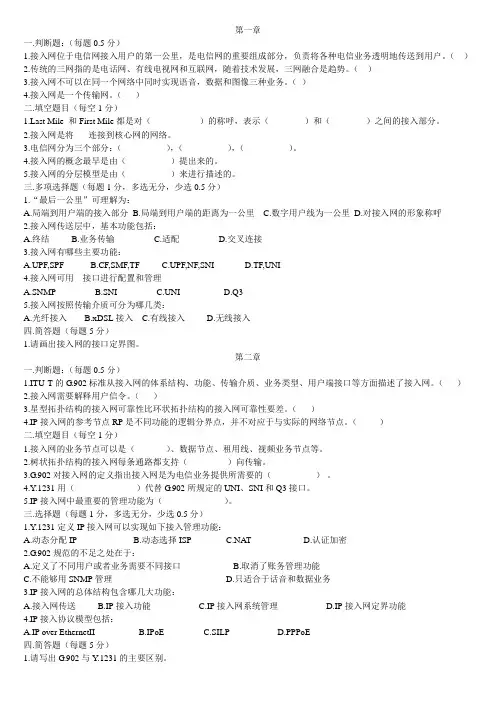

《接入网技术》习题集第一章接入网概述一、填空题1、按照现代网络功能模块划分，可以把整个电信网分成、和。

2、接入网由三个接口界定，这三个接口分别是、和。

3、接入网是由部门制定的，其中G.902定义的是接入网标准。

4、接入网的技术类型可以分为和，其中有线接入网根据传输媒质的不同可将其分为、和三大类。

5、UTP双绞网线的接口标准是，而电话线的接口标准是。

二、选择题1、下列属于用户驻地网（CPN）的是（）A、基于SDH的干线光纤传输网B、基于软交换平台的交换网C、基于七号信令的信令网D、基于IPv6的某企业内部局域网2、从功能上划分，可以把现代电信网络分成三个功能模块，这三个模块是（）A、信令网、同步网和电信管理网B、交换网、传输网和接入网C、核心网、接入网和用户驻地网D、移动通信网、固定电话网和计算机网络3、下面对接入网的叙述中不正确的是（）。

A、AN的中文意思是接入网B、接入网的管理功能通过业务结点接口Q3与管理网连接C、接入网的网络侧通过SNI接口与业务结点连接D、接入网的通俗理解是“Last mile”或“First mile”，其中“First mile”指的是从网络指向用户方向的最初一公里。

4、下列通信网的拓扑结构中，建网成本最高的是（），网络可靠性最低的是（）。

A、星型网B、网型网C、环型网D、复合型网三、简答题。

以PSTN中用户接入网为例，画出接入网的物理结构。

第四章有线窄带接入技术一、填空题1、“一线通”是中国电信推出的ISDN业务，ISDN主要提供两种基本的用户/网络接口（UNI），这两种接口分别为：基本速率接口BRI，结构为，其中的B信道速率为，D信道速率为；基群速率接口PRI，结构为，其中的B信道速率为，D信道速率为。

2、"一线通"业务中，ISDN的2个B信道可以合并成一个信道，以达到高速访问因特网的目的，它上网的最高速率可达。

3、“一线通”由提供标准用户网络接口，支持多个终端接入，1条具有2B+D的用户线可连接台终端。

接入网技术第一章接入网介绍接入网(AN Access Network)是电信网的重要组成部分位于电信网的最低层是电信网向用户提供业务服务的窗口。

接入网是连接用户终端设备和某种业务网网络节点之间的网络设施。

接入网的概念来自电话业务网。

现代接入网的特点表现为综合业务的接入，特别是多媒体业务和IP业务的综合接入。

一般来讲，接入网是业务节点接口和用户网络接口之间的一系列传送实体所组成，以及为传送信息业务提供所需承载能力的实施系统。

所以说接入网实际就是完成用户终端／网络与业务节点的连接。

早期的电信网只能为用户提供话音业务的服务这样每个用户到交换局必须要有一对金属线相连接，这时的用户接入网就是由许多连接到各不同服务区的金属电缆所组成。

这种接入网由主干电缆配线电缆和用户线组成在实际的配置中为了提高通信的可靠性防止因电缆线对的损坏而影响通信通常在配置这三种电缆时应使主干电缆的线对数大于配线电缆的线对数配线电缆的线对数大于用户电缆的线对数用户电缆的线对数应大于实际的用户数。

但是随着经济的飞跃发展人们的物质生活和文化生活水平的不断提高人们对信息的交换不再仅仅停留在话音业务上而要求有图像数据高清晰度电视等的综合数字业务的交流目前电信运营部门已有提供这类综合数字业务服务的能力而作为连接交换网到用户的接入网却停留在对绞线铜缆的结构上这种对绞线铜缆的工作频带窄显然不能满足上述的综合数字业务接入的要求这就是人们常说的接入网造成通信发展的“瓶颈”效应的含义之一，另一个“瓶颈”效应的含义是由于近年来人们对话音业务的需求量也迅速增加要求装电话的用户很多而电信运营部门装有大量的程控交换机即有足够多的电话号码但是由于对绞线铜缆敷设有困难跟不上这种发展使用户线(即接入网)的容量大大欠缺出现了有号无线的现象。

所以这就使得接入网开始成为人们关注的焦点。

在巨大的市场潜力驱动下，产生了各种各样的接入网技术。

第二章接入网技术2.1 接入网技术介绍接入网技术按照接入信息的类型来分可分为话音接入网技术窄带业务接入网技术宽带业务接入网技术按照接入方式来分大致可分为1. 基于对绞线铜缆的传统接入网技术2. 光纤同轴电缆混合(HFC)接入网技术3. 光纤/对绞线铜缆混合接入网技术(这实际上就是人们常说FTTC、FTTB、FTTO 等技术)4. 光纤接入网技术(FTTH)5. 无线接入网技术按照通信技术中传统的分类方法可分为有线接入网技术和无线接入网技术其中有线接入网技术包括基于对绞线铜缆的传统接入网技术光纤同轴电缆混(HFC)接入网技术光纤接入网技术。

第一章接入网的概念1接入网(AN Access Network)是电信网的重要组成部分位于电信网的最低层是电信网向用户提供业务服务的窗口其在通信网中的位置，可看作市话端局或远端模块(RSU)与用户之间的部分，主要完成交叉连接、复用和传输功能，一般不含交换功能。

用户接入网覆盖从交换机的交换端口至用户终端之间的所有设备和传输媒介通常包括用户线系统和复用设备还可以包括数字交叉连接设备远端交换模块和用户/网络接口设备接入网是由业务节点接口(SNI Service Node Interface)和用户网络接口(UNI User Network Interface)之间的一系列传送实体(例如线路设备和传输设施)组成为给电信业务提供所需的传送承载能力的实施系统可通过管理接口(Q3)实现接入网的配置和管理原则上对接入网可以实现的用户网络接口(UNI)和业务节点接口(SNI)的类型和数量没有限制接入网是由UNI SNI 和Q3 接口界定的AN 通过这些接口连接到其它网络实体显而易见用户终端通过用户网络接口(UNI)连接到接入网接入网通过业务节点接口(SNI)连接到业务接点(SN)接入网(AN)和业务节点(SN)通过Q3 接口连接到电信管理网接入网的特点：1、业务量密度低 2、缺乏规模经济，成本高。

3、成本差异大 4、成本与业务量无关 5、运行环境恶劣6、技术变化慢宽带业务需求有5类：1、点播电视（VOD）或准点播电视（NVOD），又称影视点播业务2、交互式图象游戏3、交互式图象业务4、远程教育5、多媒体库中长期的业务需求有以下几类：1、广播电视。

2、事务业务。

3、目标型广告。

用户接入网可分为五个功能组用户端口功能(UPF) 1. 与UNI 功能的终端相连接2. A/D 转换3. 信令转换4. UNI 的激活/激活5. UNI 承载通路/能力的处理6. UNI 的测试7. 控制功能业务端口功能(SPF) 1. 与SNI 功能的终端相连接2. 承载要求即时受理和操作要求映射进核心功能3. 特殊SNI 所需的协议映射4. SNI 测试5. SPF 维护6. 受理功能7. 控制功能核心功能(CF) 1. 接入的承载处理2. 承载通路集中3. 信令与分组信息的复用4. 对ATM 传送承载的电路模拟5. 管理功能6. 控制功能传送功能(TF) 1. 复用功能2. 业务疏导和配置的交叉连接功能3. 管理功能4. 物理媒质功能AN系统管理功能（SMF）接入网系统受理功能(AN-SMF) 1. 配置和控制2. 指配协调3. 故障检测和指示4. 使用信息和性能数据收集5. 安全控制6. 对UPF 及经SNI 的SN 的即时管理及操作要求的协调7. 资源管理用户接入网与交换网相比可概括为如下几个主要的特点：业务量密度低、接入网的成本高、接入网的成本差异大、接入网的成本与业务量的大小无关、接入网设备的运行环境差、接入网的投资比例低技术发展缓慢归纳起来主要的接入技术可分为基于对绞线铜缆的传统接入网技术混合光纤/同轴电缆HFC用户接入网技术无线接入网技术和光纤接入网技术等四种类型接入网的最终发展目标是接入网的光纤化就是人们通常说的光纤到家即FTTH 但由于成本和目前用户业务需求的限制世界上还没有一个国家一步到位实现FTTH 这一最终目标而都是采用多种方式实现光纤用户接入网技术通常可把光纤接入网技术分为两个阶段即采用混合光纤/对绞线铜缆接入网技术的初级阶段和采用纯光纤接入网技术的高级阶段前者是目前应用最多的光纤接入网技术根据光网络单元ONU 所处的位置不同又可分为FTTC 光纤到路边FTTR 光纤到远端FTTB 光纤到大楼FTTO光纤到办公室FTTH 光纤到家庭等后者即为光纤到家是用户接入网发展的最终目标混合光纤/对绞线铜缆接入网技术即FTTC 光纤到路边是目前应用最多最广的光纤接入网技术用户网络接口(UNI)通过分配一个用户端口可与一个SNI 取得固定关联这与用户端口功能及其要求的操作和控制功能所需的承载能力有关在ITU T 建议中所定义的UNI 在接入网中用于支持当前所提供的接入类型和业务也就是说用户网络接口要能支持各种类型的公用电话交换网(PSTN) ISDN 按需业务永久租用业务及其它业务类型连接到接入网鉴于ITU T 对于PSDN 没有统一的关于UNI 的信令协议方面的建议于是需要采用有关PSTN UNI 的国家标准一个以上的业务节点(SN)可通过单个UNI 接入(即UNI 采用ATM)这称为共享UNI 在这种情况下单个UNI 可以支持多个逻辑接入其中每一个逻辑接入都通过另一个SNI 与不同的SN 相连接单个用户网络接口的用户端口功能(UPF)要求能在UNI 中支持每个逻辑接入(见图2-1)接入网系统管理功能(AN-SMF)应对UNI 的传输媒质层进行监控并且配合相对应的SN协调逻辑UPF 的操作控制要求UNI 的类型有模拟电话接口N ISDN 接口B ISDN 接口等目前常用的是Z 接口和T 接口业务节点接口SNI业务节点接口是用户接入网和一个业务节点(SN)之间的接口业务节点接口要能支持更多的SN 像租用线业务节点视频和音频业务节点等以便连接到接入网满足用户对多种信息的需求SNI 使不同的用户业务能与交换机连接SNI 的类型有对交换机的模拟接口(Z接口)数字接口(V 接口)对节点机的各种数据接口及对宽带业务的各种接口等管理接口(Q3)Q3 是用户接入网及其业务节点(SN)与通信管理网(TMN)之间的接口通过Q3接入网能与TMN 进行通信这样就能将用户接入网的管理纳入到TMN 的整体之中关于用户端口功能(SPF)的管理不同网元(例如AN 和SN)的协调是必要的以形成用户所预约的接入和接入承载能力因此需要标准化的Q3管理接口通过Q3 接口TMN 可对用户接入网实施操作其中比较重要的是分配功能接入网的管理资源配置和重新分配检测定位和报告接入网的故障位置监视和报告接入网的性能(比特误码率等)进行保密控制和资源管理等V5 接口本地交换机通常以Z 接口连接模拟用户线随着光纤和数字用户传输系统的引入如继续使用Z 接口接入将增加A/D 变换次数这样既带来传输损伤又很不经济另外数据业务的发展要求从TE(用户终端)至LE(本地交换机)之间实现透明的数字连接这些都要求交换机提供数字用户线的接入能力为此开发了本地交换机用户侧的数字接口统称为V 接口早期所开发的V1V4 接口ITU T 没有形成国际标准化的接口为了适应在AN 范围内有多种传输媒介多种接入配置和业务希望有标准化的V 接口能同时支持多种类型的用户接入1994 年ITU T 通过了新型的V5 接口的规范制定了V5.1和V5.2 接口的建议G.964 和G.965V5 接口可支持利用各种不同传输媒质的接入类型和业务从发展的观点来看用户终端设备都应具有标准的用户网络接口UNI 交换机都应具备V5接口以便各厂商的设备可在接口上互通V5 接口建立在交换终端(ET)接口基础上是一种标准化的完全开放的接口用于交换设备和接入网设备之间的配合V5.1 接口由一个2048kbit/s 链路组成用于支持下列接入类型模拟电话接入基于64kbit/s 的ISDN 基本接入和用于半永久连接的不加带外信令信息的其他模拟接入和数字接入这些接入类型都具有分配的承载通路即用户端口与V5.1 接口内承载通路有固定的对应关系在AN 内无集线功能V5.1 接口使用一个时隙传送公共信道信令其他时隙传送话音信号V5.1 接口具有复用功能在AN 和LE 之间的V5.1 接口的数目不受限制V5.2 接口根据需要可以由1~16 个2048kbit/s 链路构成除能支持V5.1 接口所支持的接入类型外还可支持ISDN 一次群速率接入(即30B D 或支持H0 H12 和n 64kbit/s 业务)这些接入类型都具有灵活的基于呼叫的承载通路分配并且在AN 内和V5.2 接口上具有集线功能V5 接口具有重要的分配功能分配通过AN 或LE 的Q3 接口完成当Q3 具有核实和改变一参数的功能时就认为该参数被分配属于同一个用户的不同用户端口可以分配给同一V5 接口或不同的V5 接口备用的2048kbit/s 链路可以分配给同一个V5 接口或不同的V5 接口V5.1 接口可以通过分配而升级为V5.2 接口即使用V5.1 或V5.2 标准中所规定的有关控制协议的措施而升级为V5.2 接口V5.1 接口和V5.2 接口的主要区别如表2-2 所示表2-2 V5.1 接口和V5.2 接口的主要区别V5.1 接口 V5.2 接口只有一条E1 链路按需要可以有1 16 条E1 链路无BCC 协议无用户集线功能E1 时有承载通路连接(BCC)协议支持用户集线隙与用户终端直接一一对应功能E1 承载通路与用户终端动态分配连接不支持ISDN PRA 设备接入支持ISDN PRA 设备接入无保护协议无故障链路切换保护功能有保护协议有故障链路切换保护功能无链路控制协议只对单链路进行链路有链路控制协议可对多链路进行管理管理接入网技术按照接入信息的类型来分可分为话音接入网技术窄带业务接入网技术宽带业务接入网技术按照接入方式来分大致可分为1. 基于对绞线铜缆的传统接入网技术2. 光纤同轴电缆混合(HFC)接入网技术3. 光纤/对绞线铜缆混合接入网技术(这实际上就是人们常说的FTTC FTTB通常把3 4 两种方式合为一种统称为光纤接入网技术有时也称为用户光纤环路(FITL Fiber In the Loop)按照通信技术中传统的分类方法可分为有线接入网技术和无线接入网技术其中有线接入网技术包括基于对绞线铜缆的传统接入网技术光纤同轴电缆混合(HFC)接入网技术光纤接入网技术有线接入网技术1. 用户线对增容系统用户线对增容系统的主要目的是使现有对绞线铜缆的容量加倍即同一线对上最少可以再挂接一电话机该电话机具有独立的用户号两者可以同时通话互不干扰但是由于受对绞线铜缆传输特性的限制这种系统的扩容系数不高而系统成本相对偏高这种系统主要用于住宅用户对企事业用户来说其容量太低因而较少使用。

接入网--pon技术接入网-PON技术中国电信维护岗位技能认证教材编写小组编制目录第1章 PON拓扑结构 (5)1.1基本拓扑结构 (5)1.2性能比较 (6)第2章 PON的双向传输技术 (8)2. 1 光时分多址（OTDMA） (8)2. 2光波分多址（OWDMA） (8)2. 3光码分多址（OCDMA） (9)2. 4光副载波多址（OSCMA） (9)第3章 PON的双向复用技术 (10)3.1光波分复用（OWDM）技术 (10)3.2光时分复用（OTDM）技术 (11)3.3光码分复用（OCDM）技术 (11)3.4光频分复用（OFDM）技术 (11)3.5光副载波复用（OSCM）技术 (11)3.6光空分复用（OSDM）技术 (12)3.7时间压缩复用（TCM）技术 (12)第4章 PON功能结构 (13)4.1光线路终端（OLT）的功能结构 (13)4.2光网络单元（ONU）的功能结构 (13)4.3光配线网（ODN）的功能结构 (13)4.4操作管理维护功能 (14)4.5光接入网（OAN）基本性能 (14)第5章 PON技术应用 (15)5.1 PON组网应用 (15)5.2 波分复用PON技术应用 (15)5.3 10G PON技术应用 (16)5.4 EPON技术特点及网络结构 (18)5.5 EPON传输原理及帧结构 (20)5.6 EPON光路波长分配 (21)5.7 EPON关键技术 (21)第6章 GPON技术 (24)6.1 两大PON技术：GPON和EPON (24)6.2 GPON与EPON的比较 (24)6.3 为什么选择GPON (26)6.4 GPON网络基本性能参数 (27)6.5 GPON标准协议 (28)6.6 GPON原理 (29)6.7 GPON的基本协议概念- T-CONT (29)6.8 GPON的基本协议概念-DBA (32)6.9 GPON的基本协议概念-Gemport (36)6.10 GPON的基本协议概念-流 (37)6.11 GPON的基本协议概念-Flow control (38)6.12 GPON中的QOS处理 (40)6.13 GPON网络保护方式 (41)第1章 PON拓扑结构1.1基本拓扑结构光接入网（OAN）的拓扑结构取决于光配线网（ODN）的结构。

接入网技术第4版课后答案第一章：网络演进与法规制约一、判断题1、接入网最初的原型是用户环路，仅仅是一种专用设施，附属于电话网甚至附属于特定控交换机。

（∨）2、接入网的竞争给运营商带来了挑战和机遇，同时也给用户带来了更多的选择.。

（∨）3、传统的三网指的是电话网、有线电视网和互联网，随着技术的发展，网络融合是必然趋势。

（∨）二、选择题（说明：本选择题为不定项选择，答案至少有一个。

）1、“最后一公里”可理解为（A ）A: 局端到用户端之间的接入部分B: 局端到用户端之间的距离为1公里C: 数字用户线为1公里D: 数字用户线为1公里2、“fist mile”可理解为（AC ）A: 用户端到局端之间的接入部分B: 用户端到局端之间的距离为一公里C: 对接入网的形象称呼D: 专指数字用户线部分三、填空题1、last mile和first mile都是对__接入网的称呼，表示__核心网和__用户驻地网之间的接入部分。

2、接入网是将用户设备_连接到核心网的网络。

接入网可以只连接一台具体的用户设备，也可以连接由多台用户设备组成的用户驻地网_。

3、AN的英文全称是__ Access Network __，对应的中文名称是__接入网__。

4、现代通信网络的两大基本部件是__核心网__和__接入网__。

5、接入网所具有的__相对独立性和完整性__为用户提供了更多选择的同时，也加剧了网络运营商的竞争。

6、接入网的概念最早是由__英国电信BT __提出的。

7、制定接入网标准的机构是__ ITU-T __。

迄今已制定了两个标准，这两个标准的名称分别是和__ G.902 __和__ Y.1231 __。

四、问答题1、接入网的市场竞争给通信运营商带来了怎样的影响？参考答案：①接入网的市场竞争给通信运营商带来了新的挑战与机会。

②挑战主要体现在：a、争抢用户，满足多业务需求；b、提高服务质量；c、提供新业务；d、发展各种宽带接入技术；e、可能会被淘汰。
