《接入网技术》PPT课件
掌握拨号入网、ADSL入网的连接方法
第05章 接入网技术
5.1 接入网基本概念
5.1.1 5.1.2 5.1.3 接入网定义 接入网特点 接入网分类
5.1.4
接入网主要业务
第05章 接入网技术
5.1.1 接入网定义
所谓接入网是指本地交换机与用户端设备之间的传输系统，它可以部 分或者全部代替传统的用户本地线路网，可含复用、交叉连接和传送 功能。 通俗地讲，接入网就是本地交换机与用户之间的连接部分，通常包括 用户线传输系统、复用设备、交叉连接设备或者用户 /网络终端设备， 如下图所示。
网络与网络通信。
SLIP协议的不足。
第05章 接入网技术
5.2.1 SLIP和PPP协议
PPP协议是由SLIP协议扩充而来的，其实现方式比SLIP协议要 优越得多。
PPP协议可用于不同媒体的全双工协议，它使用HDLC进行包的 封装。
PPP协议具有差错检测功能和分组验证功能，
PPP协议是一种被认可的Internet标准协议，目前已得到最广泛
接入网连接图
第05章 接入网技术
5.1.2 接入网特点
根据接入网框架和体制要求，接入网有以下 特点： (1) 实现业务的透明传送； (2) 对用户信令是透明的； (3) 不应限制现有的各种接入类型和业务，应通过有限的标准化接口
与业务节点相连；
(4) 有独立于业务节点的网络管理系统。
第05章 接入网技术
《局域网组建与管理》电子教案
第 5 章
接入网技术
第05章 接入网技术
学习目标
了解接入网的基本概念、结构、分类及业务 掌握HFC接入、以太网接入以及无线接入的逻辑结构
第05章 接入网技术
5.1 接入网基本概念
5.1.1 5.1.2 5.1.3 接入网定义 接入网特点 接入网分类
5.1.4
接入网主要业务
第05章 接入网技术
5.1.1 接入网定义
所谓接入网是指本地交换机与用户端设备之间的传输系统，它可以部 分或者全部代替传统的用户本地线路网，可含复用、交叉连接和传送 功能。 通俗地讲，接入网就是本地交换机与用户之间的连接部分，通常包括 用户线传输系统、复用设备、交叉连接设备或者用户 /网络终端设备， 如下图所示。
网络与网络通信。
SLIP协议的不足。
第05章 接入网技术
5.2.1 SLIP和PPP协议
PPP协议是由SLIP协议扩充而来的，其实现方式比SLIP协议要 优越得多。
PPP协议可用于不同媒体的全双工协议，它使用HDLC进行包的 封装。
PPP协议具有差错检测功能和分组验证功能，
PPP协议是一种被认可的Internet标准协议，目前已得到最广泛
接入网连接图
第05章 接入网技术
5.1.2 接入网特点
根据接入网框架和体制要求，接入网有以下 特点： (1) 实现业务的透明传送； (2) 对用户信令是透明的； (3) 不应限制现有的各种接入类型和业务，应通过有限的标准化接口
与业务节点相连；
(4) 有独立于业务节点的网络管理系统。
第05章 接入网技术
《局域网组建与管理》电子教案
第 5 章
接入网技术
第05章 接入网技术
学习目标
了解接入网的基本概念、结构、分类及业务 掌握HFC接入、以太网接入以及无线接入的逻辑结构
《接入网基础》课件
Wi-Fi是一种无线局域网接入技 术，可以实现高速无线数据传输 。
蓝牙技术
02
03
移动网络接入
蓝牙是一种短距离无线通信技术 ，可以实现设备之间的数据传输 。
移动网络接入是指通过手机网络 实现互联网接入的技术，包括2G 、3G、4G和5G等技术。
光纤接入技术
PON技术
PON是一种无源光网络接入技术，可以实现高速、大容量的数据传输。
PART 04
接入网安全
接入网安全概述
接入网安全定义
接入网安全是指通过采取一系列安全措施，确保接入网系统 中的数据、设备和网络的安全性、可用性和完整性。
接入网安全目标
保护接入网免受未经授权的访问、攻击和破坏，确保网络服 务的可用性和机密性，防止敏感信息的泄露和滥用。
接入网安全威胁
恶意攻击
包括拒绝服务攻击、网络钓鱼、恶意软件感染等，这些攻击旨在 破坏网络正常运行或窃取敏感信息。
2023 WORK SUMMARY
《接入网基础》ppt 课件
REPORTING
目录
• 接入网概述 • 接入网技术 • 接入网设备 • 接入网安全 • 接入网发展趋势
PART 01
接入网概述
接入网定义
接入网定义
接入网是用于连接用户终端设备和核 心网络之间的网络设施，提供传输、 复用、路由以及维护管理等功能的网 络。
PART 03
接入网设备
接入网设备概述
01
接入网设备是用于连接用户和核心网络的设备，提供
高速、可靠的数据传输服务。
02
接入网设备包括有线和无线设备，如DSLAM、光猫
、PON终端等。
03
接入网设备的主要功能是提供高速数据传输、语音通
蓝牙技术
02
03
移动网络接入
蓝牙是一种短距离无线通信技术 ，可以实现设备之间的数据传输 。
移动网络接入是指通过手机网络 实现互联网接入的技术，包括2G 、3G、4G和5G等技术。
光纤接入技术
PON技术
PON是一种无源光网络接入技术，可以实现高速、大容量的数据传输。
PART 04
接入网安全
接入网安全概述
接入网安全定义
接入网安全是指通过采取一系列安全措施，确保接入网系统 中的数据、设备和网络的安全性、可用性和完整性。
接入网安全目标
保护接入网免受未经授权的访问、攻击和破坏，确保网络服 务的可用性和机密性，防止敏感信息的泄露和滥用。
接入网安全威胁
恶意攻击
包括拒绝服务攻击、网络钓鱼、恶意软件感染等，这些攻击旨在 破坏网络正常运行或窃取敏感信息。
2023 WORK SUMMARY
《接入网基础》ppt 课件
REPORTING
目录
• 接入网概述 • 接入网技术 • 接入网设备 • 接入网安全 • 接入网发展趋势
PART 01
接入网概述
接入网定义
接入网定义
接入网是用于连接用户终端设备和核 心网络之间的网络设施，提供传输、 复用、路由以及维护管理等功能的网 络。
PART 03
接入网设备
接入网设备概述
01
接入网设备是用于连接用户和核心网络的设备，提供
高速、可靠的数据传输服务。
02
接入网设备包括有线和无线设备，如DSLAM、光猫
、PON终端等。
03
接入网设备的主要功能是提供高速数据传输、语音通
宽带接入网技术课件：接入网基础
(SNI)和相关用户网络接口(UNI)之间的一系列传送实体(如 线路与传输设施)所组成的，为电信业务提供所需传送承载 能力的实施系统，如图1-2所示。
ITU-T G .902定义的接入网有三类接口，即UNI、SNI和 Q3管理接口。由此三个接口对接入网进行了定界。原则上， 接入网对其所支持的UNI和SNI的类型和数目并不限制。接 入网不解释信令。管理方面经Q3接口与电信管理网相连。
接入网基础
图1-1 电信网的基本组成
接入网基础 接入网负责将电信业务透明地传送到用户，具体而言，
接入网即为本地交换机与用户之间的连接部分，通常包括用 户线传输系统、复用设备、交叉连接设备或用户/网络终端 设备。
接入网基础
1.2 接 入 网 概 述
1.2.1 接入网的定义 在ITU-T G .902中，接入网的定义是由业务节点接口
接入网基础 3) 核心功能(CF) 核心功能处于UPF和SPF之间，承担各个用户接口承载
通路或业务接口承载通路的要求与公用承载通路相适配。核 心功能可以分布在整个接入网内，具体功能有：① 接入承 载通路处理功能；② 承载通路的集中功能；③ 信令和分组 信息的复用功能；④ ATM传送承载通路的电路模拟功能； ⑤ 管理和控制功能。
接入网基础
2) 光纤接入网拓扑结构 光纤接入网所采用的拓扑结构应考虑光纤的特点，其复 用系数大，成本较低，以总线型、星型、环型、树型为其基 本拓扑结构。在实际工作中，还可采用网型、双星型、双环 型、环型/星型等结构。 3) HFC接入网拓扑结构 HFC接入网是指基于有线电视(CATV)的接入网，所采 用的拓扑结构以树型为主。 4) 无线接入网拓扑结构 无线接入网的拓扑结构通常分为两类：无中心拓扑结构 和有中心拓扑结构。
ITU-T G .902定义的接入网有三类接口，即UNI、SNI和 Q3管理接口。由此三个接口对接入网进行了定界。原则上， 接入网对其所支持的UNI和SNI的类型和数目并不限制。接 入网不解释信令。管理方面经Q3接口与电信管理网相连。
接入网基础
图1-1 电信网的基本组成
接入网基础 接入网负责将电信业务透明地传送到用户，具体而言，
接入网即为本地交换机与用户之间的连接部分，通常包括用 户线传输系统、复用设备、交叉连接设备或用户/网络终端 设备。
接入网基础
1.2 接 入 网 概 述
1.2.1 接入网的定义 在ITU-T G .902中，接入网的定义是由业务节点接口
接入网基础 3) 核心功能(CF) 核心功能处于UPF和SPF之间，承担各个用户接口承载
通路或业务接口承载通路的要求与公用承载通路相适配。核 心功能可以分布在整个接入网内，具体功能有：① 接入承 载通路处理功能；② 承载通路的集中功能；③ 信令和分组 信息的复用功能；④ ATM传送承载通路的电路模拟功能； ⑤ 管理和控制功能。
接入网基础
2) 光纤接入网拓扑结构 光纤接入网所采用的拓扑结构应考虑光纤的特点，其复 用系数大，成本较低，以总线型、星型、环型、树型为其基 本拓扑结构。在实际工作中，还可采用网型、双星型、双环 型、环型/星型等结构。 3) HFC接入网拓扑结构 HFC接入网是指基于有线电视(CATV)的接入网，所采 用的拓扑结构以树型为主。 4) 无线接入网拓扑结构 无线接入网的拓扑结构通常分为两类：无中心拓扑结构 和有中心拓扑结构。
接入网基础知识 PPT课件
接入网基础
1.1 接入网的基本概念 1.2 接入网的分类 1.3 接入网提供的接入业务
1.1 接入网的基本概念
1．接入网的定义
从整个电信网的角度，可以将全网划 分为公用电信网和用户驻地网两大块， 公用电信网又可划分为三部分，即：长 途网、中继网和接入网。
按照ITU-T 的定义，接入网（AN）是 由业务节点接口（SNI）和相关用户网络 接口（UNI）之间的一系列传送实体所 组成的，它是一个为传送电信业务提供 所需传送承载能力的实施系统。
3.接入网的主要功能
用户口功能（UPF） 业务口功能（SPF） 核心功能（CF） 传送功能（TF） AN系统管理功能（SMF）
图1 接入网功能结构
1) 用户口功能（UPF）
终结UNI功能 A/D转换和信令转换 UNI的激活/去激活 处理UNI承载通路/容量 UNI的测试和UPF的维护 管理和控制功能
2) 业务口功能（SPF）
终结SNI功能 将承载通路的需要和即时的管理以及操作 需要映射进核心功能 特定SNI所需要的协议映射 SNI的测试和SPF的维护 管理和控制功能
3) 核心功能（CF）
接入承载通路处理 承载通路集中 信令和分组信息复用 ATM传送承载通路的电路模拟 管理和控制功能
4) 传送功能（TF）
复用功能 交叉连接功能（包括疏导和配置） 管理功能 物理媒介功能
5) AN系统管理功能
配置和控制 指配协调 故障检测和指示 用户信息和性能数据收集 安全控制 协调UPF和SN的即时管理和操作功能 资源管理
4. 接入网的拓扑结构
网络的拓扑结构是指组成网络的物理 的或逻辑的布局形状和结构构成。
1.1 接入网的基本概念 1.2 接入网的分类 1.3 接入网提供的接入业务
1.1 接入网的基本概念
1．接入网的定义
从整个电信网的角度，可以将全网划 分为公用电信网和用户驻地网两大块， 公用电信网又可划分为三部分，即：长 途网、中继网和接入网。
按照ITU-T 的定义，接入网（AN）是 由业务节点接口（SNI）和相关用户网络 接口（UNI）之间的一系列传送实体所 组成的，它是一个为传送电信业务提供 所需传送承载能力的实施系统。
3.接入网的主要功能
用户口功能（UPF） 业务口功能（SPF） 核心功能（CF） 传送功能（TF） AN系统管理功能（SMF）
图1 接入网功能结构
1) 用户口功能（UPF）
终结UNI功能 A/D转换和信令转换 UNI的激活/去激活 处理UNI承载通路/容量 UNI的测试和UPF的维护 管理和控制功能
2) 业务口功能（SPF）
终结SNI功能 将承载通路的需要和即时的管理以及操作 需要映射进核心功能 特定SNI所需要的协议映射 SNI的测试和SPF的维护 管理和控制功能
3) 核心功能（CF）
接入承载通路处理 承载通路集中 信令和分组信息复用 ATM传送承载通路的电路模拟 管理和控制功能
4) 传送功能（TF）
复用功能 交叉连接功能（包括疏导和配置） 管理功能 物理媒介功能
5) AN系统管理功能
配置和控制 指配协调 故障检测和指示 用户信息和性能数据收集 安全控制 协调UPF和SN的即时管理和操作功能 资源管理
4. 接入网的拓扑结构
网络的拓扑结构是指组成网络的物理 的或逻辑的布局形状和结构构成。
接入网技术培训资料PPT课件
37
31、0+4数字系统
38
32、集线器原理
39
33、集线器与复用器的结合使用
40
34、ISDN概念示意图
41
35、ISDN的最终形 态
42
36、ISDN用户接入网的参考配置
43
37、基本接口的逻辑结构
44
38、接口结构
45
39、ISDN的功能体系结构
46
ISDN可能承载的业务
1、数字电话 2、用户电报和智能用户电报 3、可视图文（或称交互型电视业务） 4、传真 5、会议电视 6、各种数据业务
102
88、VSAT网的组成
103
89、VSAT网的网络结构
104
90、DBC系统的组成
105
91、LMDS结构
106
92、本地环路基本结构
107
93、典型蜂窝移动通信系统结构
108
94、无绳电话系统组成
109
95、无线寻呼系统组成
110
96、卫星移动通信系统
111
97、线性预测参数编码
55
47、ADSL系统结 构
56
48、ADSL收发信机系统框 图
57
49、ADSL系统频谱结 构
58
50、DMT信道分 配
59
51、ADSL系统用于WAN 接入
60
52、VDSL系统结构
61
53、CATV系统结构
62
54、HFC系统结构
63
55、HFC业务带宽及频率配 置
64
光纤接入网发展的动力
88
76、吸收型光衰减器原理
89
77、光分路器与光放大器的结合使用
31、0+4数字系统
38
32、集线器原理
39
33、集线器与复用器的结合使用
40
34、ISDN概念示意图
41
35、ISDN的最终形 态
42
36、ISDN用户接入网的参考配置
43
37、基本接口的逻辑结构
44
38、接口结构
45
39、ISDN的功能体系结构
46
ISDN可能承载的业务
1、数字电话 2、用户电报和智能用户电报 3、可视图文（或称交互型电视业务） 4、传真 5、会议电视 6、各种数据业务
102
88、VSAT网的组成
103
89、VSAT网的网络结构
104
90、DBC系统的组成
105
91、LMDS结构
106
92、本地环路基本结构
107
93、典型蜂窝移动通信系统结构
108
94、无绳电话系统组成
109
95、无线寻呼系统组成
110
96、卫星移动通信系统
111
97、线性预测参数编码
55
47、ADSL系统结 构
56
48、ADSL收发信机系统框 图
57
49、ADSL系统频谱结 构
58
50、DMT信道分 配
59
51、ADSL系统用于WAN 接入
60
52、VDSL系统结构
61
53、CATV系统结构
62
54、HFC系统结构
63
55、HFC业务带宽及频率配 置
64
光纤接入网发展的动力
88
76、吸收型光衰减器原理
89
77、光分路器与光放大器的结合使用
宽带接入技术接入网概述介绍课件
光纤接入技术是一种高速、宽带、 稳定的接入技术。
光纤接入技术包括FTTH（光纤到 户 ） 、 F T T B （ 光 纤 到 楼 ） 、 F T TC （光纤到路边）等多种形式。
光纤接入技术具有传输距离长、传 输速率高、抗干扰能力强等优点。
光纤接入技术广泛应用于家庭、企业、 学校等场合，为用户提供高速、稳定 的网络接入服务。
无线接入技术：通过无线 信号传输数据，如Wi-Fi、 3G/4G/5G等。
卫星接入技术：通过卫星 传 输 数 据 ， 如 V S AT 等 。
宽带接入技术的发展趋势
光纤接入技术：高速、大 容量、低损耗
无线接入技术：移动、便捷、 高速
卫星接入技术：全球覆盖、 高速、低时延
混合接入技术：多种接入技 术相结合，满足不同需求
卫星通信：通过卫星信 号实现移动宽带接入， 适用于偏远地区或海上 通信
谢谢
接入网的组成
传输系统：负责将 用户数据传输到核
心网络
接入设备：负责将 用户数据接入到传
输系统
接入媒介：负责将 用户数据传输到接
入设备
网络管理系统：负 责管理和监控接入
网的运行情况
接入网的功能
1
提供用户接 入服务，实 现用户与网
络的连接
3
提供网络安 全保障，包 括防火墙、 入侵检测等
2
提供网络资 源管理，包 括带宽分配、 QoS保障等
ห้องสมุดไป่ตู้
02
设备：调制 解调器、路 由器、交换 机等
03
应用场景： 家庭上网、 远程教育、 在线游戏等
04
优势：高速、 稳定、安全、 易安装
企业宽带接入
企业宽带接入是指企业通过宽带网络接入互 联网，实现企业内部网络与互联网的连接。
《网络接入技术》课件
《网络接入技术》ppt课件
目录
网络接入技术概述有线网络接入技术无线网络接入技术互联网接入技术网络接入技术的未来发展
01
CHAPTER
网络接入技术概述
网络接入技术是指将终端设备连接到互联网或其他网络的技术和方法。
定义
目的
重要性
实现终端设备与网络之间的数据传输和通信。
随着互联网的普及和发展，网络接入技术对于人们的生活和工作具有重要意义。
移动网络接入技术是指利用移动通信网络为用户提供无线接入服务的技术。
04
CHAPTER
互联网接入技术
光纤接入技术
利用光纤传输高速数据，提供高带宽、低延迟的网络接入服务。
1
2
3
通过移动通信网络提供高速数据传输和互联网接入服务。
4G/5G移动通信技术
利用无线信号提供高速数据传输和互联网接入服务，常见于公共场所和企业内部。
02
CHAPTER
有线网络接入技术
总结词
ADSL是一种利用现有电话线路进行高速数据传输的技术，采用频分复用技术实现电话和数据同时传输。
详细描述
ADSL接入技术利用普通电话线，通过调制解调器在用户端和局端之间建立一条虚拟专线，用户可以独占带宽，实现高速上网。ADSL支持上行和下行不对称的传输速率，特别适合于下行传输速率较高的应用场景。
无线局域网（WLAN）
近距离无线通信技术，用于设备之间的数据传输和连接。
蓝牙和NFC技术
03
卫星电视接收技术
利用卫星信号接收电视节目和数据传输服务。
01
卫星通信技术
利用地球同步卫星提供全球范围内的互联网接入服务。
02
低轨道卫星通信技术
利用低轨道卫星提供高速互联网接入服务，如SpaceX的星链计划。
目录
网络接入技术概述有线网络接入技术无线网络接入技术互联网接入技术网络接入技术的未来发展
01
CHAPTER
网络接入技术概述
网络接入技术是指将终端设备连接到互联网或其他网络的技术和方法。
定义
目的
重要性
实现终端设备与网络之间的数据传输和通信。
随着互联网的普及和发展，网络接入技术对于人们的生活和工作具有重要意义。
移动网络接入技术是指利用移动通信网络为用户提供无线接入服务的技术。
04
CHAPTER
互联网接入技术
光纤接入技术
利用光纤传输高速数据，提供高带宽、低延迟的网络接入服务。
1
2
3
通过移动通信网络提供高速数据传输和互联网接入服务。
4G/5G移动通信技术
利用无线信号提供高速数据传输和互联网接入服务，常见于公共场所和企业内部。
02
CHAPTER
有线网络接入技术
总结词
ADSL是一种利用现有电话线路进行高速数据传输的技术，采用频分复用技术实现电话和数据同时传输。
详细描述
ADSL接入技术利用普通电话线，通过调制解调器在用户端和局端之间建立一条虚拟专线，用户可以独占带宽，实现高速上网。ADSL支持上行和下行不对称的传输速率，特别适合于下行传输速率较高的应用场景。
无线局域网（WLAN）
近距离无线通信技术，用于设备之间的数据传输和连接。
蓝牙和NFC技术
03
卫星电视接收技术
利用卫星信号接收电视节目和数据传输服务。
01
卫星通信技术
利用地球同步卫星提供全球范围内的互联网接入服务。
02
低轨道卫星通信技术
利用低轨道卫星提供高速互联网接入服务，如SpaceX的星链计划。
《接入网技术与应用》课件第1章

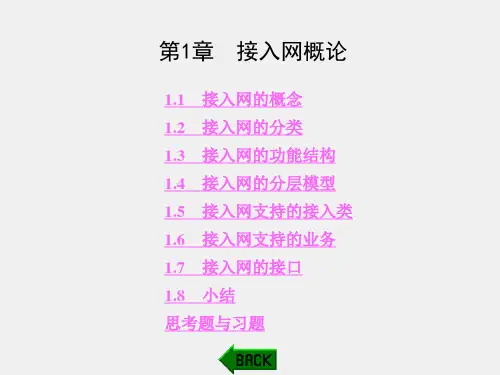

第1章 接入网概论
总之，尽管国际上的划分方法和叫法尚未完全统一，但本书 中的划分方法和叫法是前后统一的，即将市话端局以上的部 分称为核心网或转接网，而将市话端局以下至用户部分称为 (用户)接入网。鉴于交换机的远端模块和光纤用户环路设备、 带V5接口的接入网设备在技术和Байду номын сангаас备结构上的相似性，从 便于理解和维护的角度出发，将端局至用户之间的部分统称 为接入网，不再计较是否包含远端业务单元(Remote Service Unit, RSU)，也将其划入接入网的范围。
第1章 接入网概论 图1-2 接入网的界定
第1章 接入网概论
我们可以将接入网看做市话端局(CO)或远端交换模块 (RSU)与用户之间的部分，主要完成交叉连接、复用和传输 功能，一般不含交换功能。在历史上，这一部分被称为本地 网(Local Network)，意译为用户网，也有人称其为本地环路 或用户环路，其定义和范畴比较混乱，即便在ITU内部，不 同的研究组和出版物也往往有不同的定义。然而，多数国家 的所谓本地网概念采用的是ITU-T第13和第15研究组所采用 的划分方法，即指市话端局或远端交换单元(RSU)至用户终 端之间的部分，通常不含市话端局与RSU之间的部分。这一 划分原则为ITU-T G.902定义的接入网概念所确认，它适用 于所有的业务和技术。接入网独立于交换机，但并不限定于 电话网。本书将着重讨论电话网环境下的接入网，也将以相 当篇幅介绍其它非电话网环境下的接入网。
第1章 接入网概论
20世纪60年代出现的数字传输技术为接入网面貌的根本 改观提供了契机。在20世纪70年代，脉冲编码调制(Pulse Code Modulation, PCM)技术进入实用化，但当时一次群速率 (2 Mb/s)的经济传输距离大约为20～25 km，仍不适用于接入 网。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图1.2 接入网示意图
1．用户网络接口(UNI) 接入网的用户侧经由UNI与用户相连，不同的UNI支持 不同的业务，UNI主要包括PSTN模拟电话接口(Z接口)、 ISDN基本速率接口(BRI)、ISDN基群速率接口(PRI)和各种 专线接口。
2．业务节点接口(SNI) 接入网的网络侧经由SNI与业务节点相连，SNI同样有 模拟接口(Z接口)和数字接口(V接口)。Z接口对应于UNI的 模拟2线音频接口，可提供普通电话业务。随着接入网的数 字化和业务的综合化，Z接口逐渐被V接口取代。 V接口经历了V1～V5接口的发展。其中，V1～V4接口 的标准化程度有限，并且不支持综合业务接入。V5接口是 本地数字交换机与接入网之间开放的、标准的数字接口，支 持多种类型的用户接入，可提供语音、数据、专线等多种业 务，支持接入网提供的业务向综合化方向发展。目前，SNI 普遍采用V5接口。
接入网技术基础概 念
课程名称：接入网技术 上课时间：周二，四 1-4节（E101）
教 材 ：《宽带接入网技术》 张喜云主编 科技大学出版社
课 时 ： 64~72学时
西安电子
《用户接入网技术与工程》 王延尧等著编 人民邮电出版社
目录
第一章 接入网基础 第二章 宽带IP城域网 第三章 ADSL接入技术 第四章 FTTx+LAN接入技术 第五章 Cable Modem 接入技术 第六章 无线接入技术
2．拓扑结构 拓扑结构是指组成网络的各个节点通过某种连接方式互 连后形成的总体物理形态。 选择拓扑结构时，一般需要考虑以下几个因素：安装难 易程度；重新配置难易程度，即适应性、灵活性；网络维护 难易程度；系统可靠性；建设费用，即经济性。 电信网的基本结构形式主要有网型网、星型网、总线型 网、环型网、树型网等五种。在固定电话网中最常用的拓扑 结构为复合型网，即上级节点以星型网连接到下级节点，上 级节点之间以网型网相连接。
一般包括电信网的网络结构、信 令、协议和接口、接术体制及技 术标准
1.1.2 电信网的分类 按区域和运营方式
公用网 专用网
按传送的信息类型
电话通信网 数据通信网
按网络作用
业务网 支撑网 传送网
按网络功能分为交换网、传输网和接入网。 图1-1所示为按网络功能划分的电信网的基本组成示意
图。
图1-1 电信网的基本组成
第一章 接入网基础
1.1 电信网 1.2 接入网概述 本章小结 习题
1.1 电 信 网
1.1.1 电信网的组成 电信 如：无线电、电报、电视、电话、数据通信及计信网包括硬件和软件两大部分。
1
硬
2
件
3
4
交换设备 传输设备 终端设备 通信线路
软件
为了保证很好地完成信息传 送和交换所必需的一整套协 议和标准
V5接口包括V5.1接口和V5.2接口。每个V5.1接口只提 供1条2.048 Mb/s链路，固定时隙分配，不支持一次群速度 接入，无集线和切换保护功能。每个V5.2接口最多可提供16 条2.048 Mb/s链路，动态时隙分配，支持一次群和租用线业 务，配置数量为偶数，有集线和切换保护功能。
3．Q3管理接口 Q3管理接口是操作系统(OS)和网络单元(NE)之间的接 口，该接口支持信息传送、管理和控制功能。在接入网中， Q3接口是TMN与接入网设备各个部分相连的标准接口。通 过Q3管理接口来实施TMN对接入网的管理和协调，从而提 供用户所需的接入类型和承载能力。
1.2.2 接入网的结构 1．功能结构 接入网有5个基本功能，包括用户接口功能(UPF)、业务
接口功能(SPF)、核心功能(CF)、传送功能(TF)和接入网系 统管理功能(AN-SMF)。各种功能模块之间的关系如图1-3所 示。
图1-3 接入网的功能结构
1) 用户接口功能(UPF) 用户接口功能是将特定UNI的要求与核心功能和管理功 能相适配。具体功能有：① 终结UNI功能；② A/D变换和信 令转换功能；③ UNI的激活与去激活功能；④ UNI承载通 路/承载能力处理功能；⑤ UNI的测试和用户接口的维护、 管理和控制功能。
3) 核心功能(CF) 核心功能处于UPF和SPF之间，承担各个用户接口承载 通路或业务接口承载通路的要求与公用承载通路相适配。核 心功能可以分布在整个接入网内，具体功能有：① 接入承 载通路处理功能；② 承载通路的集中功能；③ 信令和分组 信息的复用功能；④ ATM传送承载通路的电路模拟功能； ⑤ 管理和控制功能。
1.2 接 入 网 概 述
1.2.1 接入网的定义 在ITU-T G .902中，接入网的定义是由业务节点接口
(SNI)和相关用户网络接口(UNI)之间的一系列传送实体(如 线路与传输设施)所组成的，为电信业务提供所需传送承载 能力的实施系统，如图1-2所示。
ITU-T G .902定义的接入网有三类接口，即UNI、SNI和 Q3管理接口。由此三个接口对接入网进行了定界。原则上， 接入网对其所支持的UNI和SNI的类型和数目并不限制。接 入网不解释信令。管理方面经Q3接口与电信管理网相连。
4) 传送功能(TF) 传送功能为接入网中不同地点之间公用承载通路的传送 提供通道，同时为相关传输媒质提供适配功能。主要功能有： ① 复用功能；② 交叉连接功能；③ 物理媒质功能；④ 管理 功能。
5) 接入网系统管理功能(AN-SMF) 通过Q3接口或中介设备与电信管理网接口，协调接入 网各种功能的提供、运行和维护。具体功能有：① 配置和 控制功能；② 业务提供的协调功能；③ 用户信息和性能数 据收集功能；④ 协调UPF和SN的时限管理功能；⑤ 资源管 理功能；⑥ 故障检测和指示功能；⑦ 安全控制功能。
2) 业务接口功能(SPF) 业务接口功能是将特定SNI的要求与公用承载通路相适 配，以便核心功能处理，并选择有关的信息用于AN-SMF的 处理。具体功能有：① 终结SNI功能；② 把承载通路要求、 时限管理和运行要求及时映射进核心功能；③ 特定SNI所需 的协议映射功能；④ SNI的测试和SPF的维护、管理和控制 功能。
