钢绞线拉伸试验机操作规程：
1. 打开拉伸试验机送油阀把活塞升起5至10mm定位。
2. 进入软件点击新建试验钢绞线拉伸试验窗口，输入相应参数，并且试验力、位移、变形清零，不要点击运行。
3. 夹紧钢绞线（注：钢绞线两端夹持部分包扎砂布，高度尺寸约180mm）。
4. 打开送油阀预拉20KN左右的试验力，然后定荷（注：此步骤软件部分不要点击运行）。
5. 夹持引伸计(注：引伸计一定要夹紧)。
6. 变形清零（注：力值和位移不必清零）。
7. 拔掉引伸计上的定位销，点击软件运行匀速加载。
8. 软件提示摘取引伸计后，速取下引伸计（注：此过程不要关闭送油阀）。
9. 继续试验待试样拉断，试验完毕，关闭送油阀，取下试样，打开回油阀回油；
10. 对试验数据查看、整理、打印！（详细见软件说明书）
11. 继续试验，重复2—8即可。

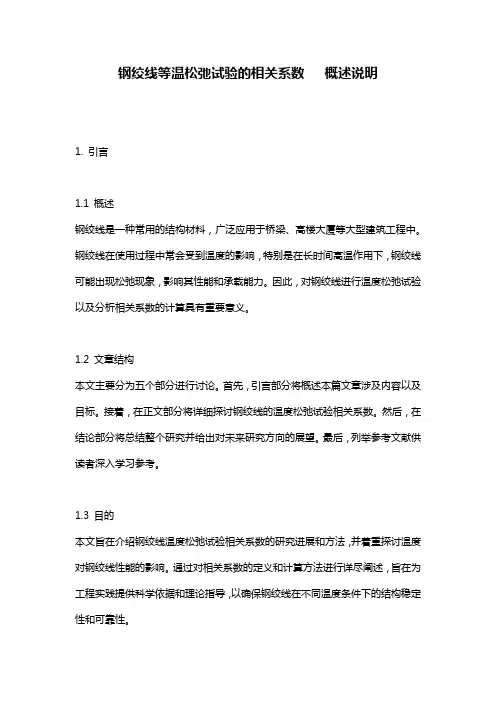

钢绞线等温松弛试验的相关系数概述说明1. 引言1.1 概述钢绞线是一种常用的结构材料，广泛应用于桥梁、高楼大厦等大型建筑工程中。
钢绞线在使用过程中常会受到温度的影响，特别是在长时间高温作用下，钢绞线可能出现松弛现象，影响其性能和承载能力。
因此，对钢绞线进行温度松弛试验以及分析相关系数的计算具有重要意义。
1.2 文章结构本文主要分为五个部分进行讨论。
首先，引言部分将概述本篇文章涉及内容以及目标。
接着，在正文部分将详细探讨钢绞线的温度松弛试验相关系数。
然后，在结论部分将总结整个研究并给出对未来研究方向的展望。
最后，列举参考文献供读者深入学习参考。
1.3 目的本文旨在介绍钢绞线温度松弛试验相关系数的研究进展和方法，并着重探讨温度对钢绞线性能的影响。
通过对相关系数的定义和计算方法进行详尽阐述，旨在为工程实践提供科学依据和理论指导，以确保钢绞线在不同温度条件下的结构稳定性和可靠性。
2. 正文钢绞线等温松弛试验的相关系数是一项用来评估钢绞线在不同温度条件下的性能变化情况的指标。
这些性能变化可以包括钢绞线的松弛程度、抗拉强度、伸长率等。
通过测量钢绞线在不同温度下的相关系数，可以更好地理解其热力学和结构性能特点。
2.1 钢绞线的基本结构和特点钢绞线通常由多股并列纺成，每股内又有多股并列纺制而成。
这种结构可以增加钢绞线的灵活性和抗拉强度。
此外，由于每个股内的金属丝之间存在微小间隙，使得钢绞线具备优良的耐腐蚀性和疲劳寿命。
2.2 温度对钢绞线性能的影响温度是影响钢绞线性能变化的重要因素之一。
在高温环境中，钢绞线可能会发生高温软化现象，从而导致其机械性能下降。
而低温环境下，则可能对钢绞线产生冷脆效应，增加断裂风险。
因此，研究钢绞线在不同温度条件下的性能变化，具有重要的工程实际意义。
2.3 温度松弛试验的原理和方法温度松弛试验是一种常用的评估钢绞线性能变化的方法之一。
其基本原理是在不同温度条件下对钢绞线进行持续加载，通过测量加载后长度变化和应力的变化来评估其松弛性能。

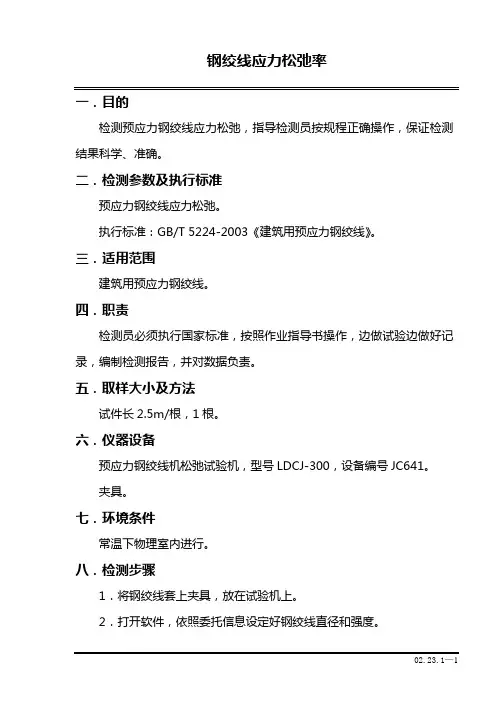

钢绞线应力松弛率
一．目的
检测预应力钢绞线应力松弛，指导检测员按规程正确操作，保证检测结果科学、准确。
二．检测参数及执行标准
预应力钢绞线应力松弛。
执行标准：GB/T 5224-2003《建筑用预应力钢绞线》。
三．适用范围
建筑用预应力钢绞线。
四．职责
检测员必须执行国家标准，按照作业指导书操作，边做试验边做好记录，编制检测报告，并对数据负责。
五．取样大小及方法
试件长2.5m/根，1根。
六．仪器设备
预应力钢绞线机松弛试验机，型号LDCJ-300，设备编号JC641。
夹具。
七．环境条件
常温下物理室内进行。
八．检测步骤
1．将钢绞线套上夹具，放在试验机上。
2．打开软件，依照委托信息设定好钢绞线直径和强度。
3．启动试验。
02.23.1—1
钢绞线应力松弛率
4．达到100小时后，试验结束，记录推算的1000小时应力松弛率。
九．结果判定
应力松弛率不大于4.5%为合格，否则加倍复验，复验不合格为不合格。
十．记录格式
记录用《建设工程质量检测数据信息技术标准》DB22/T438–2007中C4.03.05填写，报告用B4.03.05填写。
十一．审批程序
检测完毕，整理记录，填好报告单签字后连同记录交审核员，经主管批准，盖章后发放报告。
02.23.1—2。
预应力混凝土用钢绞线应力松弛试验作业指导书
1、目的和范围
测定钢绞线松弛率。
2、仪具与材料
2.1钢绞线应力松弛机。
2.2温度计。
3、试验准备
3.1准备好一根长度为2 .2m 左右的钢绞线，并事先应知道钢绞线的抗拉强度。
3.2将钢绞线放在环境温度为20±2℃试验室不少于2个小时。
4、试验步骤
4.1按要求选定试验初始荷载：公称最大力的60%，公称最大力的70%，公称最大力的80%。
4.2设置好加载速率，要保证初始荷载在3min~5min内均匀加载完毕，并设置持荷时间为1min ，松弛时间为100 h 。
4.3装持好试件。
4.4按先前设置好的参数给试件加载，持荷，松弛。
试验
室保证试验室温度为20±2℃。
4.5推算出1000h的松弛率。
5、报告
松弛试验只需要单独做一次，试验报告应包括1000h的松弛率。
拉伸应力松弛试验机操作规程松弛试验机操作规程拉伸应力松弛试验机是用于在室温下测量金属材料松弛性能的试验设备，产品符合GB/T10120—96《金属应力松弛试验方法》，适用于科研院所、工矿企业、大专拉伸应力松弛试验机是用于在室温下测量金属材料松弛性能的试验设备，产品符合GB/T10120—96《金属应力松弛试验方法》，适用于科研院所、工矿企业、大专院校、交通质检等行业。
拉伸应力松弛试验机操作规程:1.检查全部连接是否正确。
2.检查试验温度是否充分试验要求，试样温度是否充分试验要求。
3.异常情形立刻关闭主电源。
4.开机计算机完全启动后，打开主机电源。
5.进行试验……6.试验结束分析试验数据。
7.打印测试结果报告。
拉伸应力松弛试验机的保养与维护：1.防备不良介质入侵设备，如：灰尘、水、腐蚀性介质等。
2.检查零部件是否完整。
3.滑动部件润滑。
4.易锈部件防锈。
5.记录设备使用情况。
6.年检。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
操作规程一：依照次序开启在松弛试验机使用时，首先需要做的就是依照标准次序开启机械，紧要步骤包含以下几点：1、检查电源连线；2、检查信号连线是否正常；3、操作规程一：依照次序开启在松弛试验机使用时，首先需要做的就是依照标准次序开启机械，紧要步骤包含以下几点：1、检查电源连线；2、检查信号连线是否正常；3、检查各个连接点是否处于正常范围内；4、确定连线无误之后，接下来需要做的就是打开试验机开关，接着连接到计算机中，然后打开打印机按钮，检查三者之间的连接是否停止；操作规程二：夹具安装夹具安装对于松弛试验机来说是一件特别紧要的步骤，夹具安装不到位，将直接影响到最后所采集的数据值的精准性。

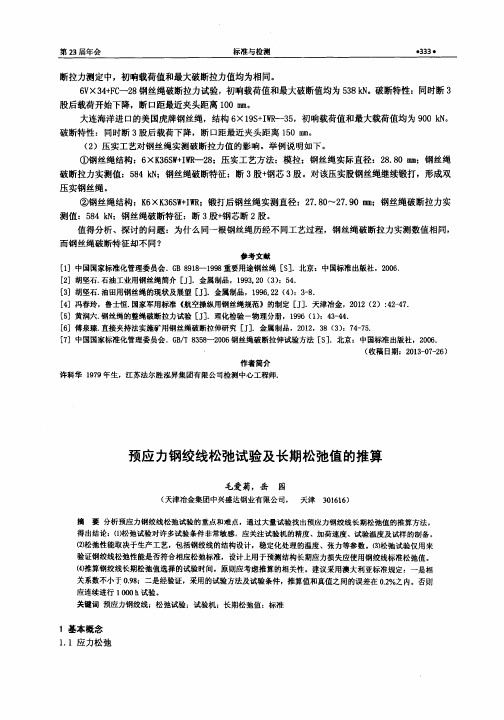

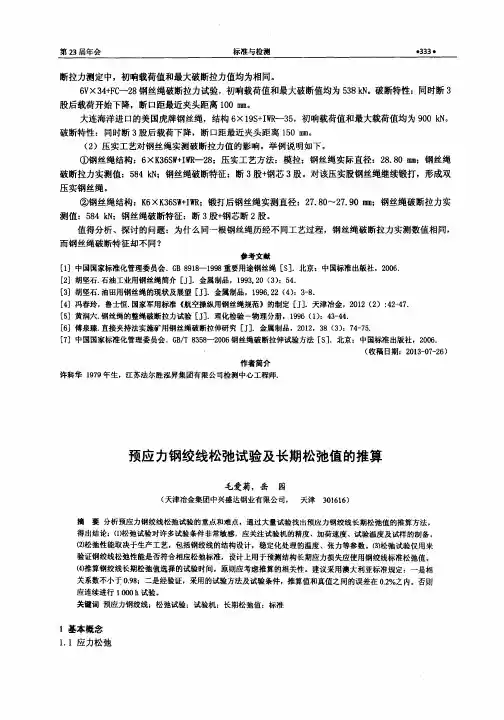

预应力钢绞线松弛试验及长期松弛值的推算
毛爱菊岳园
天津冶金集团中兴盛达钢业有限公司， 天津３０１６１６
摘要 分析预应力钢绞线松弛试验的重点和难点，通过大量试验找出预应力钢绞线长期松弛值的推算方法，得出结论：（１）松弛试验对许多试验条件非常敏感，应关注试验机的精度、加荷速度、试验温度及试样的制备。
（２）松弛性能取决于生产工艺，包括钢绞线的结构设计，稳定化处理的温度、张力等参数。
（３）松弛试验仅用来验证钢绞线松弛性能是否符合相应松弛标准，设计上用于预测结构长期应力损失应使用钢绞线标准松弛值。
（４）推算钢绞线长期松弛值选择的试验时间，原则应考虑推算的相关性。
建议采用澳大利亚标准规定：一是相关系数不小于０．９８；二是经验证，采用的试验方法及试验条件，推算值和真值之间的误差在０．２％之内。
否则应连续进行１０００ｈ试验。
关键词 预应力钢绞线；松弛试验；试验机；长期松弛值；标准。

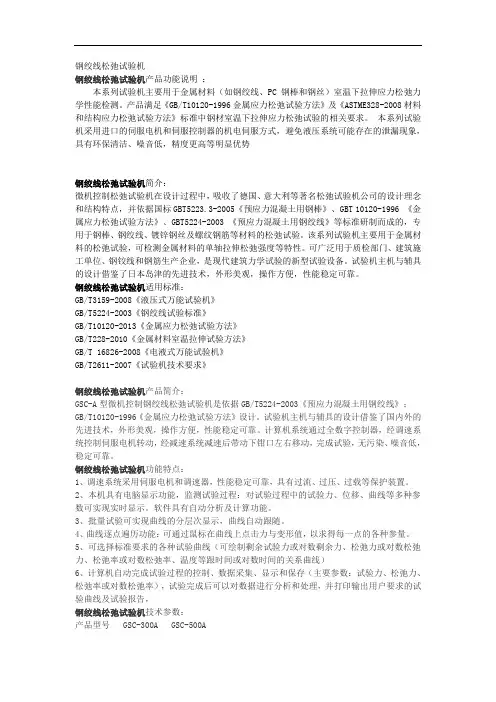

钢绞线松弛试验机钢绞线松弛试验机产品功能说明：本系列试验机主要用于金属材料（如钢绞线、PC钢棒和钢丝）室温下拉伸应力松弛力学性能检测。
产品满足《GB/T10120-1996金属应力松弛试验方法》及《ASTME328-2008材料和结构应力松弛试验方法》标准中钢材室温下拉伸应力松弛试验的相关要求。
本系列试验机采用进口的伺服电机和伺服控制器的机电伺服方式，避免液压系统可能存在的泄漏现象，具有环保清洁、噪音低，精度更高等明显优势钢绞线松弛试验机简介：微机控制松弛试验机在设计过程中，吸收了德国、意大利等著名松弛试验机公司的设计理念和结构特点，并依据国标GBT5223.3-2005《预应力混凝土用钢棒》、GBT 10120-1996 《金属应力松弛试验方法》、GBT5224-2003 《预应力混凝土用钢绞线》等标准研制而成的，专用于钢棒、钢绞线、镀锌钢丝及螺纹钢筋等材料的松弛试验。
该系列试验机主要用于金属材料的松弛试验，可检测金属材料的单轴拉伸松弛强度等特性。
可广泛用于质检部门、建筑施工单位、钢铰线和钢筋生产企业，是现代建筑力学试验的新型试验设备。
试验机主机与辅具的设计借鉴了日本岛津的先进技术，外形美观，操作方便，性能稳定可靠。
钢绞线松弛试验机适用标准：GB/T3159-2008《液压式万能试验机》GB/T5224-2003《钢绞线试验标准》GB/T10120-2013《金属应力松弛试验方法》GB/T228-2010《金属材料室温拉伸试验方法》GB/T 16826-2008《电液式万能试验机》GB/T2611-2007《试验机技术要求》钢绞线松弛试验机产品简介：GSC-A型微机控制钢绞线松弛试验机是依据GB/T5224-2003《预应力混凝土用钢绞线》；GB/T10120-1996《金属应力松弛试验方法》设计。
试验机主机与辅具的设计借鉴了国内外的先进技术，外形美观，操作方便，性能稳定可靠。
计算机系统通过全数字控制器，经调速系统控制伺服电机转动，经减速系统减速后带动下钳口左右移动，完成试验，无污染、噪音低，稳定可靠。
钢绞线拉伸试验机操作规程
一、准备好足够的试样，试样长度为1000mm左右。
二、启动：先打开计算机电源，再打开主机电源。
三、参数设置：在试验报告一栏中选取试验数据选项；正确输入环境条件。
四、夹持试样：
1、开机，按下电源开光，按下油泵启动开关，启动油泵电机，调整送油阀旋柄使试台上升约 5 mm, 通过手动控制盒上的按钮，调整下横梁的位置，下横梁与试台有不少于250mm的试台上升空间。
按手控盒上的“松开”、“夹紧”按钮使上钳口夹持住试样一端，然后将负荷清零，接着使下钳口夹持住试样另一端。
在求取钢绞线的最大抗拉强度时，应该在试样两端将粘有金刚砂的 1.5mm 厚的L14*14*180的铝片固定在试样上，然后连同铝片放入钳口中夹紧。
2、夹持引伸计，将引伸计夹持在试样的中间部分，拔出调整引伸计量程的铁片。
试验时负荷超过屈服强度后，敲击一下电脑键盘的空格键，把引伸计取下，以防止引伸计受损。
五、试验过程：
关闭回油阀，监视速率显示，开启送油阀加荷，在试样弹性阶段，加荷速率基本上保持稳定不变，过了屈服点之后可以适当的加快加荷速率。
此时试样的负荷值、变形量及试验速率分别在负荷、变形、速率显示窗上显示，直至试验结束。
试验结束后，按手控盒取下试样。
关闭送油阀，开启回油阀，按OFF关闭油泵电机。
保存、打印试验结果。
六、关闭主机电源，关闭计算机电源，试验结束。

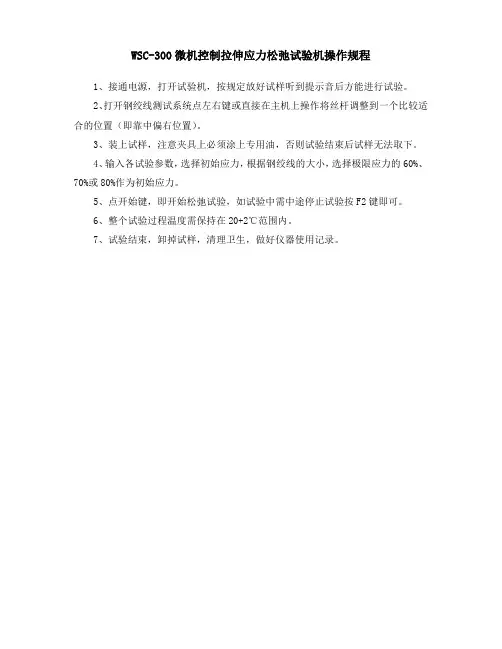

WSC-300微机控制拉伸应力松弛试验机操作规程
1、接通电源，打开试验机，按规定放好试样听到提示音后方能进行试验。
2、打开钢绞线测试系统点左右键或直接在主机上操作将丝杆调整到一个比较适合的位置（即靠中偏右位置）。
3、装上试样，注意夹具上必须涂上专用油，否则试验结束后试样无法取下。
4、输入各试验参数，选择初始应力，根据钢绞线的大小，选择极限应力的60%、70%或80%作为初始应力。
5、点开始键，即开始松弛试验，如试验中需中途停止试验按F2键即可。
6、整个试验过程温度需保持在20+2℃范围内。
7、试验结束，卸掉试样，清理卫生，做好仪器使用记录。
百若仪器
上海百若试验仪器有限公司
SHANGHAI BAIROE TEST INSTRUMENT CO., LTD.
SLW-300
钢绞线应力松弛试验机
设 备 简 介
SLW-300A
钢绞线应力松弛试验机
（自带标定反力架）
一、 设备介绍
该机主要用于金属材料（如钢绞线、PC钢棒和钢丝）室温下拉伸应力松弛力学性能检测。
产品满足《GB/T 10120-1996金属应力松弛试验方法》及《ASTM E328-1991材料和结构应力松弛试验方法》标准中钢材室温下拉伸应力松弛试验的相关要求。
主机由机座、横梁、立柱等组成承载框架，其内装有精密滚珠丝杠付、减速机、左右拉伸锚具等。
传动加载系统采用松下伺服驱动器控制其伺服马达，经减速机和圆弧同步齿形带，带动高精度滚珠丝杠螺母转动，驱动丝杠左右运动，对试样施加载荷，从而完成金属试样的松弛试验。
该机造型新颖美观，结构合理，刚性大，稳定性好，具有传动准确、控制精良、使用方便、无噪音等特点。
试验过程采用计算机控制，负荷、温度、变形参数自动采集，实时绘制剩余试验力与时间的关系曲线，温度与时间的变化曲线；可推算出试件1000小时（或任意小时）的应力松弛性能，推算方式有双对数和单对数选项，可以根据标准上规定的特征样本进行推算，也可以使用全部采集点进行推算。
推荐使用全部采集点进行推算，样本数量丰富，试验结果更加合理准确；根据时间对数特性将采样阶段分为4个阶段设置不同采样周期，大大加强采样合理性。
支持100小时试验，可设定任意小时试验；自动求取应力松弛率、松弛应力、松弛率，试验过程中预报松弛率。
SLW-300型与SLW-300A两种机型主要技术指标相同，主要的不同在于：
SLW-300型松弛试验机不带反力架，而SLW-300A松弛试验机自带标定反力架，这样该试验机在年度计量检定时就可以直接把标准测力环或标准测力传感器直接放到设备上进行标定，无需将传感器拆卸。
同时，SLW-300A由于采用封闭式框架空间，试验空间内温度更均匀，降低温度对松弛率的影响。
二、 主要技术指标
最大试验力300kN
试验力测量范围 2%～100%F.S.
试验力示值准确度±1%
力分辨率±500000码，全程分辨率不变负荷传感器蠕变 30分钟，≤0.02%F.S.
温度传感器精度±0.3℃
温度传感器分辨率 0.1℃
变形测量范围0～10mm
变形示值准确度±0.5%
变形分辨率0.001mm
变形控制精度±5×10-6mm/mm（标距≥1100mm）
位移示值准确度±0.5%
位移分辨率0.000025mm
位移测量范围0～100mm
位移速度范围 0.01～60mm/min
加载速度范围 0.1～10kN/s
丝杠有效行程100mm
试验空间（左右夹头最大间距）1850mm
试件尺寸●钢绞线直径：D12.7mm、D15.24mm、长
≥2400mm
●钢丝直径：D3～D9mm，长≥2400mm ●PC钢棒直径：D7～D12.7mm，长2400mm
主机外形尺寸 L2560mm×W540mm×H1055mm
设备运行噪声≤35dB
电源 1kW/AC220V±10%/50Hz 说明：如选配光栅变形传感器，则相应的变形相关参数有效。
三、 试验软件TestLive介绍
TestLive软件使用模块化设计，界面布局合理美观，操作简便层次少，大大减少用户操作难度，软件运行安全稳定，数据处理高效准确。
可推算1000h的松弛率，适用于《GB/T 10120-1996金属应力松弛试验方法》标准中钢材室温下拉伸应力松弛试验的相关要求。
1.试验报告
试验报告采用Excel模板，方便用户报告格式的修改及报告项目的增减。
2.试验方法设置界面
试验方法设置界面二（试验控制）
试验方法设置界面三（曲线设置）
试验方法设置界面四（数据选项）
四、 突出性特点
1.支持功能导航，用户依据导航界面进入相应的试验功能模块；
2.支持100小时试验，可以设定任意小时试验，譬如24小时试验；
3.独立的开放式试验项目设置模块，可以由技术人员建立试验项目，试验操作员引
用试验项目来做试验，大大降低广大试验操作员的业务水平要求和操作难度；
4.试验控制图例化显示，设置参数简单；
5.用户调整试验数据显示顺序，满足用户特殊数据输出要求；
6.支持试验数据数值修约并符合GB 8170－87（UDC511.1/2）数值修约规则；
7.支持多种类型试验曲线；
8.支持自定义试验报告，采用Microsoft Excel电子表格方式，操作方便，设置简单，
可以打印或预览；
9.支持加密试验数据；
10.软件拥有各种设备安全和试验安全保护；
11.试验操作检查严密，提示内容丰富及时，并带有操作纠正建议；
12.具有加荷速率任意设定；
13.具有恒负荷、恒位移、恒变形控制功能；
14.具有储存试验结果，并能查阅和遍历试验过程的功能；
15.测控系统总线式结构设计，方便功能扩展及维修服务；
16.测控系统传感器校正数据的备份功能，提高了数据测量的可靠性；
17.自动校准：负荷、变形、位移等可按照标准值自动修正；
18.动态显示：测试过程中，负荷、变形、位移及试验曲线实时动态显示在屏幕上；
19.峰值保持：负荷、变形、位移等测试项目的最大值跟随试验过程显示在屏幕上；
20.试验报告自定义打印功能。
用户可任意编辑自己的报告格式，也可以任意选择所
要打印的数据项目；
21.具有超载保护、丝杠限位保护等功能。
五、 安装、调试和培训
安装要求：试验机安装在稳固的基础上，安装水平度≤0.2/1000，周围留有不小于1m 的空间，室内清洁、干燥、无腐蚀性气体，远离易产生电火花干扰及冲击震动源的试验室。
试验环境温度20±2℃，10小时内温度波动≤±0.5℃，相对湿度≤80%。
电源单相AC220V/50Hz，电压波动不超过额定值的±10%，并有良好的接地线。
本公司产品实行为用户免费调试和培训，使操作员达到熟练使用程度。
