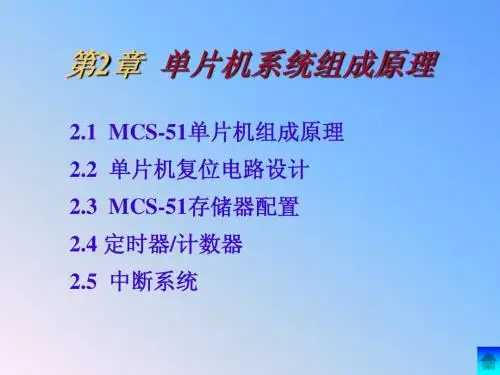

第2章单片机系统组成原理

图2-1 MCS-51的外部引脚
8
单片机原理与应用
EA /VPP：片外ROM访问允许信号输 出引脚/片内 EPROM编程电压输入引脚。 它的功能是： （1）当 EA =0时，允许单片机访问片外 ROM（不允许使用片内ROM）。所以， 对于无片内ROM的单片机（如8031）此 引脚应接地。 （2）当 EA =1时，允许单片机使用片内 ROM。对于具有片内ROM的单片机， 若该引脚为高电平，则CPU在访问片内 ROM时，当访问地址超过所配置容量的 最大值时，会自动转向访问片外ROM。 （3）在对片内EPROM进行编程时，用 于输入编程电压。
23
单片机原理与应用
7．其他主要部件
暂存寄存器TMP1、TMP2：用于暂时存放从 数据总线或ACC送来的操作数。 程序地址寄存器：用于存放当前指令的地址， 具体数据由程序计数器送入。 指令寄存器：用于存放当前正在执行的指令操 作码（指令的构成在下一章中介绍）。 指令译码器：用于对指令寄存器中的指令操作 码进行分析，并把译码结果送给定时与控制部件， 作为产生微操作控制信号的依据。 内部总线：包括地址总线、数据总线和控制总 线，分别用于传递与它们的名称相对应的信号， 内部总线是各部件间进行信息传递的公共通道， 信号传递过程由CPU全盘控制，分时操作，不会 发生冲突。
1．电源引脚
VCC：+5V电源。 Vss：地线。
图2-1 MCS-51的外部引脚
4
单片机原理与应用
2．外接晶振引脚
XTAL1、2： 用于连接晶体振荡器 和微调电容，以便与 单片机内部的振荡器 构成内部时钟电路， 当采用外部时钟时， 作为外部振荡信号的 输入端。
图2-1 MCS-51的外部引脚
20

指令寄存器IR及指令译码器ID
• 由PC中的内容指定ROM地址，取出来的指令经IR送至ID， 由ID对指令译码产生一定序列的控制信号，以执行指令所 规定的操作。
振荡器和定时电路
• 8051单片机片内有振荡电路，只需外接石英晶体 和频率微调电容（2个30pF左右），其频率范围为 1.2MHz~12MHz。该信号作为8051工作的基本节拍
片外程序存储器
从程序员角度看存储器
程序存储器保留地址
（1）0000H～0002H三个单元：
• 用作上电复位后引导程序的存放单元。因
为复位后PC的内容为0000H，CPU总是从
0000H开始执行程序。将转移指令存放到 这三个单元，程序就被引导到指定的程序 存储器空间去执行。
程序存储器保留地址
（2）0003H～002AH单元：
使用。
SFR之 程序状态寄存器PSW(D0H)
• PSW是一个8位特殊功能寄存器，它的各位包含
了程序执行后的状态信息，供程序查询或判别之
用。各位的含义及其格式如表2－6所列。
• PSW除有确定的字节地址(D0H)外，每一位均有
位地址
Psw中的位
• CY(PSW.7)： 进位标志位。在执行加法(或减法)运算 指令时，如果运算结果最高位(位7)向前有进位(或借 位)，则CY位由硬件自动置1；如果运算结果最高位无 进位(或借位)，则CY清0。CY也是89C51在进行位操作 (布尔操作)时的位累加器，在指令中用C代替CY。 • AC(PSW.6)： 半进位标志位，也称辅助进位标志。当 执行加法(或减法)操作时，如果运算结果(和或差)的 低半字节(位3)向高半字节有半进位(或借位)，则AC位 将被硬件自动置1；否则AC被自动清0。 • F0(PSW.5)： 用户标志位。用户可以根据自己的需要 对F0位赋予一定的含义，由用户置位或复位，以作为 软件标志。

单片机实用教程第2章AT89S51单片机原理与基本应用系统本章主要内容1、单片机的内部结构与引脚功能2、单片机存储器空间配臵与功能3、汇编语言指令格式与内部RAM的操作指令4、单片机I/O输入输出端口结构及工作原理5、单片机基本应用系统一、AT89S51单片机内部结构（1）一个8位的CPU；（2）一个片内振荡器及时钟电路；（3）4KB的Flash ROM；（4）128B的内部RAM（5）可扩展64KB外部ROM和外部RAM的控制电路；（6）两个十六位的定时/计数器；（7）26个特殊功能寄存器（双数据指针）；（8）4个8位的并行口；（9）一个全双工的串行口；（10）5个中断源，两个外部中断，三个内部中断；（11）内部硬件看门狗电路；（12）一个SPI串行接口，用于芯片的在系统编程（ISP）。

1、电源VCC （P40）——芯片电源，接+5V 。

VSS （P20）——接电源地。

二、AT89S51单片机引脚功能2、时钟XTAL1（P19）——晶体振荡电路的反相器输入端XTAL2（P18）——晶体振荡电路的反相器输出端。

使用内部振荡电路时，该引脚外接石英晶体和补偿电容。

使用外部振荡输入时从XTAL2输入，此时XTAL1需接地。

3、控制控制引脚有4个，先学习其中的两个。

（1）RST/VPD——复位/备用电源RST复位功能是单片机正常工作必不可少的，因为复位可以使单片机从程序的开头运行，使单片机按照人们设计的程序运行，在单片机系统上电开始工作，或单片机系统由于外界干扰偏离正常运行，都需要复位。

AT89S51单片机是高电平复位，只要在该引脚上一段时间（两个机器周期以上）的高电平，单片机就复位。

在正常运行程序时该引脚为低电平。

VPD功能是在VCC掉电情况下，该引脚接备用电源，向片内的RAM供电，使RAM中的数据不丢失。

3、控制（2）EA/VPP——内外ROM选择/EPROM编程电源在通常的应用中EA功能是作为内部和外部ROM的选择端。

2．累加器A 使用最频繁的寄存器，可写为Acc。“A”与“Acc” 书写上 的差别，将在第3章介绍。
作用如下：
（1）ALU单元的输入数据源之一，又是ALU运算结果存放单元。 （2）数据传送大多都通过累加器A，相当于数据的中转站。为 解决“瓶颈堵塞”问题，AT89S51增加了一部分可以不经过 累加器的传送指令。
18
PSW中各个位的功能： （1）Cy（PSW.7）进位标志位
可写为C。在算术和逻辑运算时，若有进位/借位，Cy＝1；
否则，Cy＝0。在位处理器中，它是位累加器。 （2）Ac（PSW.6）辅助进位标志位 在BCD码运算时，用作十进位调整。即当D3位向D4位产生进 位或借位时，Ac＝1；否则，Ac＝0。 （3）F0（PSW.5）用户设定标志位 由用户使用的一个状态标志位，可用指令来使它置1或清0， 控制程序的流向。用户应充分利用。
端（12-21V）。
4、I/O端口P0、P1、P2和P3 准双向的含义：
当I/O口作为输入时，应先向此口锁存器写入全1， 此 时该口引脚浮空，可作高阻抗输入。
1）P0口：用作通用的I/O口；当外扩存储器及I/O接口芯片时，P0口作为低8位地址 总线及数据总线的分时复用端口。 2）P1口：用作通用的I/O口 3）P2口：用作通用的I/O口；当外扩存储器及I/O接口芯片时，P2口作为高8位地址 总线 4）P3口：用作通用的I/O口；每个引脚有第二功能
图2－6 高128字节RAM(SFR区)
1、堆栈指针SP
堆栈指针SP（8位），可指向片内RAM00H～7FH的任何单元。系统 复位后，SP指向07H的RAM单元，所以入栈的第一个数据位于08H单元。

堆栈：在片内RAM区专门开辟的一个区域，数据的存取是按“后进先
