高考数学三视图题型总结

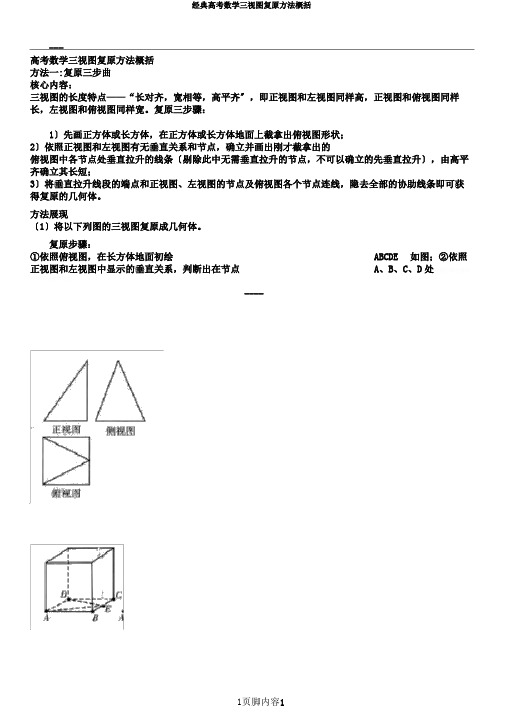

---高考数学三视图复原方法概括方法一:复原三步曲核心内容：三视图的长度特点——“长对齐，宽相等，高平齐〞，即正视图和左视图同样高，正视图和俯视图同样长，左视图和俯视图同样宽。

复原三步骤：1〕先画正方体或长方体，在正方体或长方体地面上截拿出俯视图形状；2〕依照正视图和左视图有无垂直关系和节点，确立并画出刚才截拿出的俯视图中各节点处垂直拉升的线条〔剔除此中无需垂直拉升的节点，不可以确立的先垂直拉升〕，由高平齐确立其长短；3〕将垂直拉升线段的端点和正视图、左视图的节点及俯视图各个节点连线，隐去全部的协助线条即可获得复原的几何体。

方法展现〔1〕将以下列图的三视图复原成几何体。

复原步骤：①依照俯视图，在长方体地面初绘ABCDE 如图；②依照正视图和左视图中显示的垂直关系，判断出在节点A、B、C、D处-------不行能有垂直拉升的线条，而在E处必有垂直拉升的线条ES，由正视图和侧视图中高度，确立点S的地点；如图③将点S与点ABCD分别连结，隐去全部的协助线条，即可获得复原的几何体S-ABCD以下列图：经典题型：例题1：假定某几何体的三视图，以下列图，那么此几何体的体积等于〔〕cm3。

解答：〔24〕例题2：一个多面体的三视图以下列图，那么该多面体的表面积为〔〕-------答案：21+3计算过程：步骤以下：第一步：在正方体底面初绘制ABCDEFMN如图；第二步：依照正视图和左视图中显示的垂直关系，判断出节点E、F、M、N处不行能有垂直拉升的线条，而在点A、B、C、D处皆有垂直拉升的线条，由正视图和左视图中高度及节点确立点G,G',B',D',E',F'地地点如图；第三步：由三视图中线条的虚实，将点G与点E、F分别连结，将G'与点E'、F'分别连结，隐去全部的协助线即可获得复原的几何体，以下列图。

-------例题3：以下列图，网格纸上小正方形的边长为4，粗实线画出的是某多面体的三视图，那么该多面体的各条棱中，最长的棱的长度是〔〕答案：〔6〕复原图形方法一：假定由主视图引起，详细步骤以下：〔1〕依照主视图，在长方体后侧面初绘ABCM如图：〔2〕依照俯视图和左视图中显示的垂直关系，判断出在节点A、B、C出不行能有垂直向前拉升的线条，而在M出必有垂直向前拉升的线条MD，由俯视图和侧视图中长度，确立点D的地点如图：（3〕将点D与A、B、C分别连结，隐去全部的协助线条即可获得复原的几何体D—ABC以下列图：-------解：置于棱长为4个单位的正方体中研究，该几何体为四周体D—ABC，且AB=BC=4，AC=42,DB=DC=25,可得DA=6.故最长的棱长为 6.方法2假定由左视图引起，详细步骤以下：〔1〕依照左视图，在长方体右边面初绘BCD如图：〔2〕依照正视图和俯视图中显示的垂直关系，判断出在节点C、D处不行能有垂直向前拉升的线条，而在B处，必有垂直向左拉升的线条BA，由俯视图和左视图的长度，确立点A的地点，如图：3〕将点A与点B、C、D分别连结，隐去全部的协助线条即可获得复原的几何体D—ABC如图：方法3：由三视图可知，原几何体的长、宽、高均为4，因此我们能够用一个正方体做载体复原：-------〔1〕依据正视图，在正方体中画出正视图上的四个极点的原象所在的线段，用红线表示。

高考数学中的三视图与投影相关知识点在几何学的领域中，三视图与投影是十分重要的一部分，它们不仅仅是应用于让我们更好地看清三维物体，也是高考数学常见的考点之一。

因此，在这篇文章中，我们将深入探讨高考数学中的三视图与投影相关知识点，帮助大家更好地理解和应用相关内容。

一、三视图概述在现实生活中，很多物体都是三维的，它们有长度、宽度和高度等特征，但我们任何时候都无法同时看到物体的所有信息，因为我们的眼睛只能看到一个角度。

为了更好地看清三维物体，我们可以将其分解为三个不同的投影角度，即正面视图、左视图和顶视图，这就是三视图的概念。

在数学中，我们可以通过三个二维的视图来表示三维物体的形状，三个视图分别呈现物体的正面、左侧和顶部，这些视图给我们提供了关于物体轮廓形状的详细信息。

三维物体的三视图可以通过投影的方式得到，这也是三视图和投影密不可分的原因。

二、投影概述投影是基于投影面和投影线进行的，是将三维物体在二维平面上展示的一种方式。

在投影中，投影面和投影线的位置非常重要，它们决定了最终投影的效果和质量。

在平行投影中，投影线是垂直于投影面的直线，这种投影方式可以得到准确的形状和大小，但是它的透视感比较弱，在某些情况下无法展示物体的深度，因此在我们画高考数学的题目时需要注意使用透视投影来展示物体的深度。

透视投影是一种根据物体在空间中的位置、大小、形状等特征进行的投影方式。

在透视投影中，物体的前方向是远离投影面的方向，反之则是物体的后方向，这种方式可以更好地表现物体的深度和透视效果。

三、三视图和投影的联系三视图和投影密不可分，因为三视图是通过投影方式得到的，我们可以通过三视图来确定物体在三维空间中的位置和方向，从而得到正确的投影。

在绘制三视图时，我们需要利用的是三个视图的交点来确定物体的位置，然后再根据物体的大小和形状来确定它的轮廓。

同样，在投影中，我们也需要确定三维物体在空间中的位置和方向，然后再根据其大小和形状进行投影。

高中数学立体几何题型归纳
高中数学立体几何是高考数学的一个重要组成部分，其题型归纳如下:
1. 计算题：主要要求异面直线所成的角、直线与平面所成的角、二面角、点到面的距离、表面积、体积等。

2. 证明题：主要证明线线平行或垂直、线面平行或垂直、面面平行或垂直、多点共线、多点共面、多线共面等。

3. 三视图问题：要求画出简单空间图形 (长方体、球、圆柱、圆锥、棱柱等的简易组合) 的三视图，并能识别上述三视图所表示的立体模型。

4. 空间直线与平面的位置关系问题：要求判断直线与平面的位置关系 (包括平行、垂直、相交等),并求解距离、角度等。

5. 空间向量问题：要求理解空间向量的概念，掌握空间向量的加减法和数量积运算法则，能够运用空间向量求解立体几何问题。

6. 空间点、线、面之间的位置关系问题：要求判断点、线、面之间的位置关系 (包括平行、垂直、相交等),并求解距离、角度等。

7. 立体几何中的证明题：主要证明线线平行或垂直、线面平行或垂直、面面平行或垂直、多点共线、多点共面、多线共面等。

此外，还有一些特殊的立体几何问题，如立方体问题、圆锥问题、球体问题等。

对于这些问题，需要结合实际情况进行具体分析，并注重理解和掌握相关的概念、定理和公式。

第九章立体几何（2021年文科数学高考备考版）第一节空间几何体的三视图和直观图一、高考考点梳理（一）、空间几何体的结构特征1．多面体①棱柱：两个面互相平行，其余各面都是四边形，并且每相邻两个四边形的公共边都互相平行，这些面围成（一）、简单几何体的结构特征的几何体叫作棱柱．②棱锥：有一个面是多边形，其余各面是有一个公共顶点的三角形，这些面围成的几何体叫作棱锥．③棱台：用一个平行于棱锥底面的平面去截棱锥，底面与截面之间的部分叫作棱台．2．旋转体①圆锥可以由直角三角形绕其任一直角边旋转得到．②圆台可以由直角梯形绕直角腰或等腰梯形绕上下底中点连线旋转得到，也可由平行于圆锥底面的平面截圆锥得到．③球可以由半圆或圆绕直径旋转得到．（二）、三视图1．三视图的名称：几何体的三视图包括主视图、左视图、俯视图．2．三视图的画法①画三视图时，重叠的线只画一条，挡住的线要画成虚线．②三视图的主视图、左视图、俯视图分别是从几何体的正前方、正左方、正上方观察几何体得到的正投影图．③观察简单组合体是由哪几个简单几何体组成的，并注意它们的组成方式，特别是它们的交线位置．（三）、直观图简单几何体的直观图常用斜二测画法来画，其规则是：1．在已知图形中建立直角坐标系xOy.画直观图时，它们分别对应x′轴和y′轴，两轴交于点O′，使∠x′O′y′＝45°，它们确定的平面表示水平平面；2．已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x′轴和y′轴的线段；3．已知图形中平行于x轴的线段，在直观图中保持原长度不变；平行于y轴的线段，长度为原来的1 2.二、历年高考真题题型分类突破题型一空间几何体的三视图【例1】（2020全国Ⅲ卷）右图为某几何体的三视图，则该几何体的表面积是（）A.B.C.D. D.解析：由三视图可知几何体的直观图如图：几何体是正方体的一个角，，、、两两垂直，故，几何体的表面积为：，故选：C．【例2】（2018全国Ⅰ卷）某圆柱的高为2，底面周长为16，其三视图如图．圆柱表面上的点M在正视图上的对应点为A，圆柱表面上的点N在左视图上的对应点为B，则在此圆柱侧面上，从M到N的路径中，最短路径的长度为（）A．217 B．2 5C．3 D．2解析：所求最短路径MN为四份之一圆柱侧面展开图对角线的长.故选B.【例3】（2017全国Ⅱ卷）如图,网格纸上小正方形的边长为1,粗实线画出的是某几何体的三视图,该几何体由一平面将一圆柱截去一部分后所得,则该几何体的体积为( )A .90πB .63πC .42πD .36π解析：由题意,该几何体是一个组合体,下半部分是一个底面半径为3,高为4的圆柱,其体积V 1＝π×32×4＝36π,上半部分是一个底面半径为3,高为6的圆柱的一半,其体积V 2＝12×(π×32×6)＝27π,∴该组合体的体积V ＝V 1＋V 2＝63π.故选B .题型二 与球有关的几何体【例4】（2020全国Ⅰ卷）已知A ,B ,C 为球O 的球面上的三个点，⊙O 1为∆ABC 的外接圆，若⊙O 1的面积为4π，AB=BC=AC=OO 1，则球O 的表面积为( ) A ．64πB ．48πC ．36πD ．32π解析：设球O 半径为R ，⊙O 1的半径为r ，依题πr 2=4π，∴r =2。

高考数学：立体几何——三视图——命题类型规律和解题技巧三视图问题是高考中的重要题型。

此类问题要求学生有较强的空间想象能力，因此成为很多考生做题的难点。

下面将三视图考题的出题规律和解题技巧，归结如下。

根据高考所考查几何体的结构特征，其出题类型分为三种：单体型、组合型和切削型，现逐一分析。

一、单体型所谓单体型，即根据三视图还原后的几何体是一个我们常见的基本几何体，如长方体、三棱锥、圆锥、三棱柱、球等。

一般情况下，我们可以根据下列结论来判断所求几何体的结构特征：(1)三视图为三个三角形，对应三棱锥；(2)三视图为两个三角形和一个四边形，对应四棱锥；(3)三视图为两个三角形和一个圆，对应圆锥；(4)三视图为一个三角形和两个四边形，对应三棱柱；(5)三视图为两个四边形和一个圆，对应圆柱。

二、组合型所谓组合型,即根据三视图还原后的几何体是两个或两个以上的几何单体组合而成的，此时我们只需根据三视图看懂相应部分对应的每个单体的结构特征即可。

三、切削型所谓切削型．即根据三视图还原后的几何体可以看成是从某一熟悉的几何单体(我们可以将其看成所求几何体的载体)中截去一部分后得到的。

对于此类问题，我们的解决方案是：先画出所求几何体的载体，再根据题意截去其中一部分，最后根据题目中的位置关系和数量关系进行推理和计算。

例1：[2018全国卷Ⅲ,3,5分]中国古建筑借助榫卯将木构件连接起来，构件的凸出部分叫棒头，凹进部分叫卯眼，图中木构件右边的小长方体是棒头．若如图摆放的木构件与某一带卯眼的木构件咬合成长方体，则咬合时带卯眼的木构件的俯视图可以是（）思路分析：根据题意画出带卯眼的木构件的直观图，借助直观图判断俯视图。

解析：由题意带卯眼的木构件的直观图如下图所示，由直观图知其俯视图应选A。

答案：A注意：不要忽视木构件俯视图中的虚线。

例2：[2018北京卷,5,5分]某四棱锥的三视图如图所示，在此三棱锥的侧面中，直角三角形的个数为（）A．1 B．2 C．3 D．4思路分析：根据还原出来几何体的形状，判断直角三角形的个数。

三视图高考题解题技巧
三视图高考题解题技巧
1、主视图和左视图如果都是三角形的必然是椎体，要么是棱锥要么是圆锥。

还有两种特殊的情况：
1、是棱锥和半圆锥的组合体。

2、就是半圆锥。

到底如何如确定就是通过俯视图观察。

(1) 若俯视图是三角形时，就是三棱锥。

(2) 若俯视图是多边形时，就是多棱锥。

(3) 若俯视图是半圆和三角形时，就是是棱锥和半圆锥的组合体。

(4) 若俯视图是半圆时，就是半圆锥。

(5) 注意虚线和实线的意义，虚线代表的是看不到的线，实线代表的是能看的见得都是一种平行投影所创造出来的。

2、三视图求体积时候，先观察主视图和侧视图，注意主视图和侧视图的高一定都是一样的，并且肯定是立体图形的高，先通过观察判定图形到底是什么立体图形，看看到底是棱锥，棱柱，还是组合体，通常的组合体都是较为简单的.组合体，无需过多考虑。

(1) 如果是棱锥的话，就看俯视图是什么图形，判定后算出俯视图的面积即可，应用体积公式。

(2) 如果是棱柱的话，同样看俯视图的图形，求出面积，应用公式即可。

(3) 如果是组合体，要分辨出是哪两种规则图形的组合，分别算出体积相加即可。

专题1空间立体几何的三视图、表面积和体积【考点点击】1．以选择、填空题形式考查空间位置关系的判断，及文字语言、图形语言、符号语言的转换，难度适中；2．以熟悉的几何体为背景，考查多面体或旋转体的侧面积、表面积和体积计算，间接考查空间位置关系的判断及转化思想等，常以三视图形式给出几何体，辅以考查识图、用图能力及空间想象能力，难度中等．3.几何体的三视图与表（侧）面积、体积计算结合；【重点知识】一、空间几何体1．柱体、锥体、台体、球的结构特征名称几何特征棱柱①有两个面互相平行(底面可以是任意多边形)；②其余各面都是平行四边形，并且每相邻两个四边形的公共边互相平行棱锥①有一个面是多边形(底面)；②其余各面是有公共顶点的三角形．棱台①底面互相平行；②所有侧棱延长后交于一点(即原棱锥的顶点)圆柱①有两个互相平行的圆面(底面)；②有一个侧面是曲面(母线绕轴旋转一周形成的)，且母线与底面垂直圆台①底面互相平行；②有一个侧面是曲面，可以看成母线绕轴旋转一周形成的球①有一个曲面是球面；②有一个球心和一条半径长R，球是一个几何体(包括内部)，可以看成半圆以它的直径所在直线为旋转轴旋转一周形成的2.柱体、锥体、台体、球的表面积与体积名称体积表面积棱柱V棱柱＝Sh(S为底面积，h为高)S棱柱＝2S底面＋S侧面棱锥V棱锥＝13Sh(S为底面积，h为高)S棱锥＝S底面＋S侧面棱台V棱台＝13h(S＋SS′＋S′)S棱台＝S上底＋S下底＋S侧面圆柱V圆柱＝πr2h(r为底面半径，h为高)S圆柱＝2πrl＋2πr2(r为底面半径，l为母线长)圆锥V圆锥＝13πr2h(r为底面半径，h为高)S圆锥＝πrl＋πr2(r为底面半径，l为母线长)圆台V圆台＝13πh(r2＋rr′＋r′2)S圆台＝π(r＋r′)l＋πr2＋πr′2球V球＝43πR3(R为球的半径)S球＝4πR2(R为球的半径)3.空间几何体的三视图和直观图(1)空间几何体的三视图三视图的正视图、侧视图、俯视图分别是从物体的正前方、正左方、正上方看到的物体轮廓线的正投影围成的平面图形，三视图的画法规则为“长对正、高平齐、宽相等”．(2)空间几何体的直观图空间几何体直观图的画法常采用斜二测画法．用斜二测画法画平面图形的直观图规则为“轴夹角45°(或135°)，平行长不变，垂直长减半”．4．几何体沿表面某两点的最短距离问题一般用展开图解决；不规则几何体求体积一般用割补法和等积法求解；三视图问题要特别留意各种视图与观察者的相对位置关系.【考点分析】考点一空间几何体的结构【例1】已知正三棱锥P­ABC ，点P ，A ，B ，C 都在半径为3的球面上，若PA ，PB ，PC 两两相互垂直，则球心到截面ABC 的距离为________．【答案】33【解析】正三棱锥P­ABC 可看作由正方体PADC­BEFG 截得，如图所示，PF 为三棱锥P­ABC 的外接球的直径，且PF ⊥平面ABC.设正方体棱长为a ，则22,2,1232=====BC AC AB a a ，3223222221=⨯⨯⨯=∆ABC S ，由,PAC B ABC P V V --=得222213131⨯⨯⨯⨯=⋅∆ABC S h ，所以332=h 因此球心到平面ABC 得距离为33考点二三视图、直观图【例2】下图是由圆柱与圆锥组合而成的几何体的三视图，则该几何体的表面积为（）（A ）20π（B ）24π（C ）28π（D ）32π【答案】C【解析】由题意可知，圆柱的侧面积为12π2416πS =⋅⋅=，圆锥的侧面积为2π248πS =⋅⋅=，圆柱的底面面积为23π24πS =⋅=，故该几何体的表面积为12328πS S S S =++=，故选C.【例3】某三棱锥的三视图如图所示，则该三棱锥的表面积是()A ．2＋5B ．4＋5C ．2＋25D ．5【答案】C【解析】该三棱锥的直观图如图所示：过D 作DE ⊥BC ，交BC 于E ，连接AE ，则BC ＝2，EC ＝1，AD ＝1，ED ＝2，ABCABD ACD BCD S S S S S ∆∆∆∆+++=表5225221152115212221+=⨯⨯+⨯⨯+⨯⨯+⨯⨯=考点三几何体的表面积【例4】长方体的长、宽、高分别为3,2,1，其顶点都在球O 的球面上，则球O 的表面积为【答案】14π.【解析】球的直径是长方体的体对角线，所以222232114,4π14π.R S R =++===【例5】如图,某几何体的三视图是三个半径相等的圆及每个圆中两条相互垂直的半径.若该几何体的体积是328π,则它的表面积是（）（A ）17π（B ）18π（C ）20π（D ）28π【答案】A【解析】该几何体直观图如图所示：是一个球被切掉左上角的81,设球的半径为R ,则32834873ππ=⨯=R V ,解得R 2=,所以它的表面积是87的球面面积和三个扇形面积之和πππ172413248722=⨯⨯+⨯⨯=S 故选A ．考点四几何体的体积【例6．】已知圆柱的高为1，它的两个底面的圆周在直径为2的同一个球的球面上，则该圆柱的体积为（）A ．πB ．3π4C ．π2D ．π4【答案】B【解析】绘制圆柱的轴截面如图所示，由题意可得：11,2AC AB ==，结合勾股定理，底面半径2213122r ⎛⎫=-= ⎪⎝⎭，由圆柱的体积公式，可得圆柱的体积是2233ππ1π24V r h ⎛==⨯⨯= ⎝⎭，故选B.考点五与球的组合体问题纵观近几年高考对于组合体的考查，重点放在与球相关的外接与内切问题上.要求学生有较强的空间想象能力和准确的计算能力，才能顺利解答.从实际教学来看，这部分知识是学生掌握最为模糊，看到就头疼的题目.分析原因，除了这类题目的入手确实不易之外，主要是学生没有形成解题的模式和套路，以至于遇到类似的题目便产生畏惧心理.本文就高中阶段出现这类问题加以类型的总结和方法的探讨.【例7】棱长为1的正方体1111ABCD A B C D -的8个顶点都在球O 的表面上，E F ，分别是棱1AA ，1DD 的中点，则直线EF 被球O 截得的线段长为（）A ．22B ．1C ．212+D ．2解：由题意可知，球为正方体的外接球.平面11AA DD 截面所得圆面的半径12,22AD R ==11EF AA DD ⊂ 面，∴直线EF 被球O 截得的线段为球的截面圆的直径22R =.【例8】正四棱柱1111ABCD A B C D -的各顶点都在半径为R 的球面上，则正四棱柱的侧面积有最值，为.【例9】在正三棱锥S ABC -中，M N 、分别是棱SC BC 、的中点，且AM MN ⊥,若侧棱23SA =,则正三棱锥S ABC -外接球的表面积是.解：如图，正三棱锥对棱相互垂直，即,AC SB ⊥又,,,.SB MN MN AC MN AM MN SAC ∴⊥⊥∴⊥∥又平面于是,,,SB SAC SB SA SB SC ⊥∴⊥⊥平面从而.SA SC ⊥此时正三棱锥S ABC -的三条侧棱互相垂直并且相等，故将正三棱锥补形为正方体.球的半径23,3,436.2R SA R S R ππ=∴=∴==【例10】一个几何体的三视图如图所示，其中主视图和左视图是腰长为1的两个全等的等腰直角三角形，则该几何体的外接球的表面积为()A ．12πB ．C ．3πD ．【答案】C【解析】把原来的几何体补成以DA DC DP 、、为长、宽、高的长方体，原几何体四棱锥与长方体是同一个外接球，2=R l ，=2R ，234434S R πππ==⨯=球.【例11】在三棱锥P －ABC 中，PA ＝,侧棱PA 与底面ABC 所成的角为60°，则该三棱锥外接球的体积为（）A ．πB.3π C.4πD.43π解：如图所示，过P 点作底面ABC 的垂线，垂足为O ，设H 为外接球的球心，连接,,AH AO 因60,PAO PA ∠== 故2AO =,32PO =又△AHO 为直角三角形，222,,AH PH r AH AO OH ==∴=+22233344(),1,1.2233r r r V ππ∴=+-∴=∴=⨯=【例12】矩形ABCD 中，4,3,AB BC ==沿AC 将矩形ABCD 折成一个直二面角B ACD --,则四面体ABCD 的外接球的体积是()A.π12125 B.π9125C.π6125D.π3125解：由题意分析可知，四面体ABCD 的外接球的球心落在AC 的中点，此时满足,OA OD OB OC ===522AC R ∴==,343V R π=1256π=.【总结归纳】1个特征——三视图的长度特征“长对正，宽相等，高平齐”，即正视图和侧视图一样高，正视图和俯视图一样长，侧视图和俯视图一样宽。
