防爆等级的划分
不同的国家和地区，按各自的标准划分爆炸危险区域，我国根据爆炸性气体混合物出现的频繁程度和持续时间，将爆炸性气体环境分为0区、1区和2区（与IEC国际电工委员会一致）
0区：连续出现或长期出现爆炸性气体混合物的环境。

1区：在正常运行时可能出现爆炸性气体混合物的环境。

2区：在正常运行时不可能出现爆炸性气体混合物的环境或及时出现也仅是短时存在的爆炸性气体混合物的环境。

0区一般只存在于密封的容器。

贮罐等内部气体空间，在实际设计过程中1区也很少存在，大多数情况属于2区。

1.2 防爆电器设备分为二类：
Ⅰ类煤矿井下用电气设备
Ⅱ类除矿井以外的场合使用的电气设备
1.3 Ⅱ类电气设备，按期适用于爆炸性气体混合物最大试验安全间隙或最小点燃电流比，分为：ⅡA ⅡB ⅡC三类，并按其最高表面温度分为T1-T6 六组
性质：在规定试验条件下，气体、蒸汽爆炸性混合物的最小点燃电流与甲烷爆炸性混合物的最小点燃电流纸币。

中国规定气体、蒸汽危险物质按最小点燃电流比分为ⅡA级，ⅡB级和ⅡC级。

ⅡA级：最小电流比≤1.0，＞0.8 例;乙烷
ⅡB级：最小电流比≤0.8，＞0.45 例：乙烯
ⅡC级：最小电流比≤0.8 例：乙炔
防爆级别
Ⅱ类电气设备的最高表面温度分组
防爆对危险场所的适用性：
根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分为四个危险等级.。

IEC 防爆等级标准IEC 防爆等级标准格式:Ex(ia)ⅡC T4爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。

急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。

爆炸必须具备的三个条件：1 ）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。

（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。

）2 ）氧气：空气。

3 ）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。

为什么要防爆爆炸性危险气体分类根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区采用的国际电工委员会(IEC)标准将爆炸性气体分为四个危险等级:防爆级别Ⅱ类电气设备的最高表面温度分组国家标准GB关于防爆等级标准的规定:序号防爆型式代号国家标准GB 防爆措施适用区域1 隔爆型d GB3836.2 隔离存在的点火源2 增安型e GB3836.3 设法防止产生点火源3 本安型ia GB3836.4 限制点火源的能量本安型ib GB3836.4 限制点火源的能量4 正压型p GB3836.5 危险物质与点火源隔开5 充油型o GB3836.6 危险物质与点火源隔开6 充砂型q GB3836.7 危险物质与点火源隔开7 无火花型n GB3836.8 设法防止产生点火源8 浇封型m GB3836.9 设法防止产生点火源9 气密型h GB3836.10 设法防止产生点火源防爆等级标准术语：有关防爆术语及标准安全栅安全参数定义：*8226; 安全栅最高允许电压：Um保证安全栅本安端的本安性能，允许非本安端可能输入的最高电压*8226; 安全栅最高开路电压：Uoc在最高允许电压范围内本安端开路时电压最大值*8226; 安全栅最大短路电流：Isc在最高允许电压范围内本安端短路时的电流最大值*8226; 安全栅允许分布电容：Ca保证本质安全性能情况下本安端最大允许外接电容*8226; 安全栅允许分布电感：La保证本质安全性能情况下本安端最大允许外接电感防爆标志格式说明：将工厂或矿区的爆炸危险介质，按其引燃能量，最小点燃温度以及现场爆炸性危险气体存在的时间周期进行科学分类分级，以确定现场防爆设备的防爆标志和防爆形式。

爆炸危险等级划分标准：根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区采用的国际电工委员会(IEC)标准将爆炸性气体分为四个危险等级: 温度组别级别T1 T2 T3 T4T5T6ⅡA甲烷、甲苯、甲酯、乙烷、丙烷、丙酮、丙烯酸、苯、苯乙烯、一氧化碳、醋酸乙酯、醋酸、氯苯、醋酸甲酯、氨甲醇、乙醇、乙苯、丙醇、丙烯、丁醇、丁烷、醋酸丁酯、醋酸戊酯、环戊烷、戊烷、戊醇、己烷、己醇、庚烷、辛烷、环乙醇、松节油、石脑油、石油（包括汽油）、燃料油、戊醇四氯乙醛、三甲胺亚硝酸乙酯ⅡB丙烯酯、二甲醚、市用煤气丁二烯、环氧丙烷、乙烯二甲醚、丙烯醛、碳化氢乙醚、二乙醚ⅡC氢、水煤气乙炔二硫化碳硝酸乙酯美国和加拿大首先将散布在空气中的爆炸性物体分成：三个CLASS(类别)：CLASSⅠ气体和蒸气；CLASS Ⅱ尘埃；CLASS Ⅲ纤维。

然后再将气体和尘埃分成Group(组)：组名代表性气体或尘埃A 乙炔 B 氢气 C 乙烯 D 丙烷 E 金属尘埃 F 煤炭尘埃G 谷物尘埃2、温度组别（T组）这是与气体点燃温度有关的电气设备（假定环境温度为40℃时）的最高表面温度，点燃能量与点燃温度无关。

在标准BS5345第一部分中列出了所有可燃性气体和其组别。

最高表面温度（℃）温度组别常见爆炸性气体IEC79-8 GB3836-1 450℃T1 T1 氢气、丙烯腈等46 种300℃T2 T2 乙炔、乙烯等47 种200℃T3 T3 汽油、丁烯醛等36 种135℃T4 T4 乙醛、四氟乙烯等6 种100℃T5 T5 二硫化碳85℃T6 T6 硝酸乙酯和亚硝酸乙酯3、防爆标志IEC 防爆等级标准格式:Ex(ia)ⅡC T4 E：按CENELEC标志认可Ex：防爆公用标志ia：防爆型式（本质安全）Ⅱ：设备组别C：气体组别T4：温度组别编辑本段防爆标准及选型1、各种防爆型式的对应标准防爆型式在英国允许使用的场所中国标准GB3836 防爆型式符号IEC标准79- CENELEC标准EN50 增安型1或2 3 e 7 019 本质安全型0，1或2 4 ia或ib11 020（设备）隔爆型d 2 d 1 018 特殊型s 无s 无无2、气体爆炸危险场所用电气设备防爆类型选型表爆炸危险区域适用的防护型式电气设备类型符号0区1、本质安全型（ia级）ia 2、其他特别为0区设计的电气设备（特殊型）s 1区1、适用于0区的防护类型2、隔爆型d 3、增安型e 4、本质安全型ib 5、充油型o 6、正压型p 7、充砂型q 2区1、适用于0区或1区的防护类型2、无火花型na,nl,ic防爆方法对危险场所的适用性：序号防爆型式代号国家标准防爆措施适用区域1隔爆型dGB3836.2隔离存在的点火源Zone1,Zone22增安型eGB3836.3设法防止产生点火源Zone1,Zone23本安型iaGB3836.4限制点火源的能量Zone0-24本安型ibGB3836.4Zone1,Zone25正压型p x,py,pzGB3836.5危险物质与点火源隔开Zone1,Zone26充油型oGB3836.6Zone1,Zon e27充砂型qGB3836.7Zone1,Zone28无火花型na,nl,nc,nr,nzGB3836.8设法防止产生点火源Zone29浇封型ma,mbGB3836.9Zone1,Zone210气密型hGB3836.10Zone1,Zo ne2 编辑本段外壳防护等级（IP）代码（BS EN60529；1992）作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。

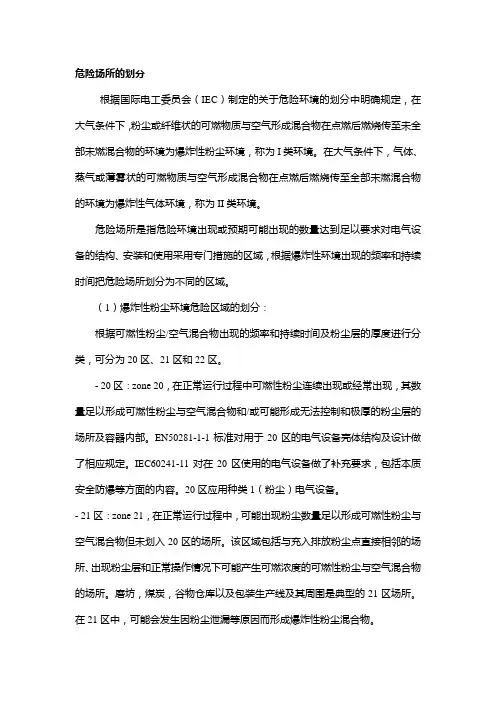

危险场所的划分根据国际电工委员会（IEC）制定的关于危险环境的划分中明确规定，在大气条件下，粉尘或纤维状的可燃物质与空气形成混合物在点燃后燃烧传至未全部未燃混合物的环境为爆炸性粉尘环境，称为I类环境。

在大气条件下，气体、蒸气或薄雾状的可燃物质与空气形成混合物在点燃后燃烧传至全部未燃混合物的环境为爆炸性气体环境，称为II类环境。

危险场所是指危险环境出现或预期可能出现的数量达到足以要求对电气设备的结构、安装和使用采用专门措施的区域，根据爆炸性环境出现的频率和持续时间把危险场所划分为不同的区域。

（1）爆炸性粉尘环境危险区域的划分：根据可燃性粉尘/空气混合物出现的频率和持续时间及粉尘层的厚度进行分类，可分为20区、21区和22区。

- 20区：zone 20，在正常运行过程中可燃性粉尘连续出现或经常出现，其数量足以形成可燃性粉尘与空气混合物和/或可能形成无法控制和极厚的粉尘层的场所及容器内部。

EN50281-1-1标准对用于20区的电气设备壳体结构及设计做了相应规定。

IEC60241-11对在20区使用的电气设备做了补充要求，包括本质安全防爆等方面的内容。

20区应用种类1（粉尘）电气设备。

- 21区：zone 21，在正常运行过程中，可能出现粉尘数量足以形成可燃性粉尘与空气混合物但未划入20区的场所。

该区域包括与充入排放粉尘点直接相邻的场所、出现粉尘层和正常操作情况下可能产生可燃浓度的可燃性粉尘与空气混合物的场所。

磨坊，煤炭，谷物仓库以及包装生产线及其周围是典型的21区场所。

在21区中，可能会发生因粉尘泄漏等原因而形成爆炸性粉尘混合物。

- 22区：zone 22，在异常条件下，可燃性粉尘云偶尔出现并且只是短时间存在、或可燃性粉尘偶尔堆积或可能存在粉尘层并且产生可燃性粉尘空气混合物的场所。

如果不能保证排除可燃性粉尘堆积或粉尘层时，则应划分未21区。

22区须使用种类3（粉尘）防爆电气设备。

如果是爆炸性环境中的粉尘是导电性粉尘，则依据EN50281-1-2的规定，须使用种类2（粉尘）防爆电气设备。
