新能源汽车基本构造及原理之电源系统知识新能源汽车是指使用新能源替代传统燃料的汽车，其中最常见的新能源是电力。
新能源汽车的电源系统是其最重要的组成部分，它提供电能给汽车的动力系统，驱动车辆行驶。
本文将从基本构造和原理两个方面介绍新能源汽车的电源系统知识。
一、基本构造新能源汽车的电源系统主要由电池组、电控系统和电动机组成。
1. 电池组电池组是新能源汽车电源系统的核心部件，承担着存储和释放电能的功能。
电池组通常由多个电池单体组成，这些电池单体通过串联或并联的方式连接起来，形成一定的电压和容量。
目前常见的电池技术包括锂离子电池、镍氢电池和超级电容器等。
电池组的容量越大，新能源汽车的续航里程就越远。
2. 电控系统电控系统是新能源汽车电源系统的控制中枢，负责监测和控制电池组的状态，以及控制电能的输出和回收。
电控系统包括电池管理系统（BMS）和动力电子系统。
BMS主要负责监测电池组的电压、温度和容量等参数，确保电池组的安全和稳定运行；动力电子系统则负责将电能转化为机械能，驱动车辆行驶。
3. 电动机电动机是新能源汽车的动力来源，负责将电能转化为机械能，驱动车辆行驶。
根据不同的应用需求，电动机可以采用直流电动机（DC）或交流电动机（AC）。
直流电动机结构简单，控制方便，适用于小型电动车；交流电动机效率高，适用于中大型电动车。
电动机通过与车辆的传动系统相连，将转动力传递给车轮，实现车辆的运动。
二、工作原理新能源汽车的电源系统工作原理可以简单概括为：电池组提供电能给电动机，电动机通过与传动系统相连，驱动车辆行驶。
1. 充电当新能源汽车的电池组电能不足时，需要对其进行充电。
充电时，外部电源将电能通过充电装置输入电池组，电池组将电能储存起来。
充电装置通常由充电插座和充电控制器组成，充电控制器负责控制充电电流和电压，确保电池组能够安全、高效地充电。
2. 放电当新能源汽车需要行驶时，电池组将储存的电能释放给电动机。
电控系统监测电池组的状态，根据驾驶员的操作指令，控制电能的输出和回收。

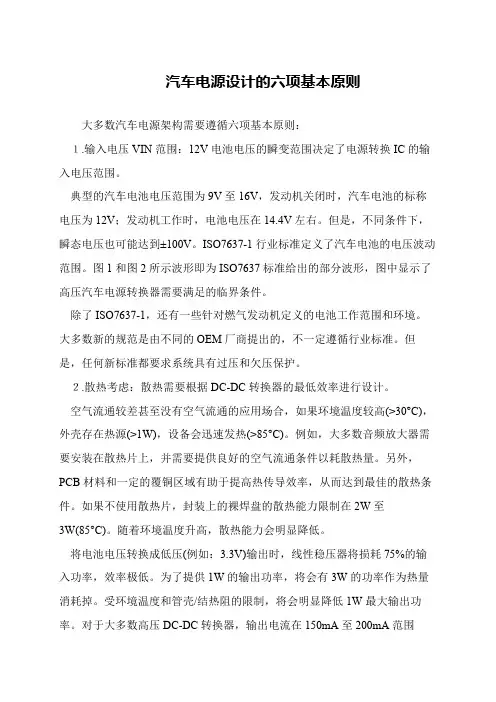

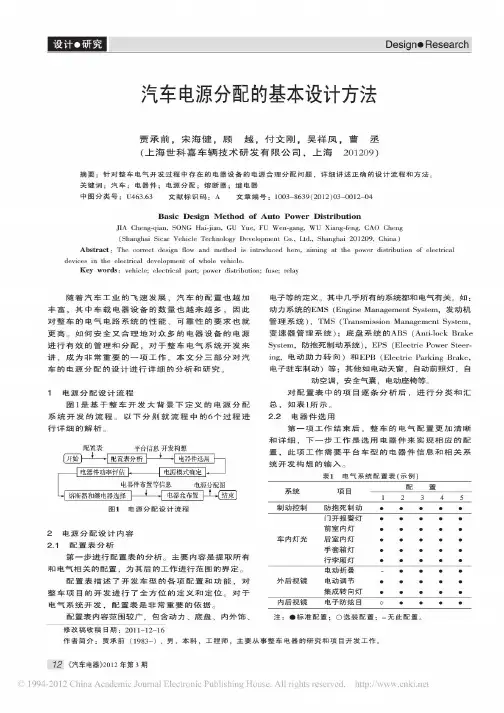

汽车电源设计的六项基本原则大多数汽车电源架构需要遵循六项基本原则： １.输入电压VIN范围：12V电池电压的瞬变范围决定了电源转换IC的输入电压范围。
典型的汽车电池电压范围为9V至16V，发动机关闭时，汽车电池的标称电压为12V；发动机工作时，电池电压在14.4V左右。
但是，不同条件下，瞬态电压也可能达到±100V。
ISO7637-1行业标准定义了汽车电池的电压波动范围。
图1和图2所示波形即为ISO7637标准给出的部分波形，图中显示了高压汽车电源转换器需要满足的临界条件。
除了ISO7637-1，还有一些针对燃气发动机定义的电池工作范围和环境。
大多数新的规范是由不同的OEM厂商提出的，不一定遵循行业标准。
但是，任何新标准都要求系统具有过压和欠压保护。
２.散热考虑：散热需要根据DC-DC转换器的最低效率进行设计。
空气流通较差甚至没有空气流通的应用场合，如果环境温度较高(>30°C)，外壳存在热源(>1W)，设备会迅速发热(>85°C)。
例如，大多数音频放大器需要安装在散热片上，并需要提供良好的空气流通条件以耗散热量。
另外，PCB材料和一定的覆铜区域有助于提高热传导效率，从而达到最佳的散热条件。
如果不使用散热片，封装上的裸焊盘的散热能力限制在2W至3W(85°C)。
随着环境温度升高，散热能力会明显降低。
将电池电压转换成低压(例如：3.3V)输出时，线性稳压器将损耗75%的输入功率，效率极低。
为了提供1W的输出功率，将会有3W的功率作为热量消耗掉。
受环境温度和管壳/结热阻的限制，将会明显降低1W最大输出功率。
对于大多数高压DC-DC转换器，输出电流在150mA至200mA范围。
1中央配电盒设计概述中央配电盒(又称熔断丝盒或保险盒)是整车用电器的电力分配集中装置,一般由基体和熔断丝、继电器、拔片器、汇流条、PCB (Print Circuit Board )、塑料支架、接线柱和插接件等构成。
集中式布置有利于节约整车的空间、降低成本和维护方便。
一辆汽车一般来说拥有两个中央配电盒,发动机舱和驾驶室各有一个,有些车型在蓄电池正极上会挂接一个小型的配电盒,负责整车大电流的分配。
在较高端的车型中,中央配电盒的数量会增至3~4个,比如在行李厢布置一个,或者驾驶室布置两个。
按照项目整体的控制成本和对产品性能稳定的要求,在能够满足新开发车型熔断丝、继电器回路要求的情况下,尽量优先考虑直接借用现有产品。
这不仅能降低开发成本和管理成本、缩短开发周期、同时也能保证产品的品质;如果不能直接借用现有产品,可以考虑在现有的产品基础上进行局部更改,这样也可以缩短一定的开发周期和后续试验周期;对于没有借用可能,需要全新开发的产品,一定要经过严格的各种试验才能装车投入市场。
中央配电盒是整车电路的心脏,设计的合理与优劣对整车的电气性能会产生很大的影响,而它的设计也是一项极为复杂的工作,需要注意的要点很多,我们将在下面的内容中逐一阐述。
2中央配电盒的设计2.1中央配电盒的选型中央配电盒较为常见的有4种,分别为插线式配电盒、汇流条式配电盒、PCB 板式配电盒和智能配电盒,这4种配电盒均有各自的优点和缺点,也均有各自的使用领域,我们应依据车型的状况和客户的要求来选择合适的配电盒。
2.1.1插线式配电盒该配电盒可以定义为:以配电盒为母体,将压接好导线的端子穿入配电盒内,然后安装相应的熔断丝和继电器。
继电器和熔断丝之间的相互关系完全靠线束来完成,图1就是一款典型的插线式配电盒。
图1典型的插线式配电盒汽车中央配电盒的设计和开发谷孝卫,王胜利,陈海涛,蒋廷云(河南天海电器有限公司线束研发中心,河南鹤壁458030)摘要:较系统地介绍了汽车中央配电盒的设计流程。
郑州工业安全职业学院毕业论文（设计）题目：车载逆变电源设计姓名孟小鹏系别信息工程系专业电气技术班级 08电气指导教师左明鑫2011年05 月04 日目录前言 (4)第一章车载电源具体电路设计 (6)1.1 车载电源的主电路设计 (6)1.2 DC/DC转换的设计 (7)1.3 DC/AC变换的设计 (9)第二章控制电路的设计 (11)2.1 驱动电路设计 (11)2.1.1 IGBT驱动电路要求 (11)2.1.2 EXB841芯片 (11)2.2 PWM控制器的设计 (12)2.3 PWM 信号的产生 (17)第三章保护电路的设计 (18)3.1 过流保护 (18)3.2 蓄电池的欠压保护 (18)3.3过热保护 (19)3.4 LED显示与报警蜂鸣 (20)第四章调试与运行结果 (21)第五章设计心得 (22)第六章致谢 (23)参考文献 (24)附录1 车载电源电路图 (26)附录2 元件参数 (27)摘要载逆变电源是可以把汽蓄电池12V直流电转变为大多数电器所需要的220V交流电，本次设计是将12V直流电源通过两个IGBT的导通和关断将输入的直流电压转变成脉宽调制交流电压，也就是把12V直流通过TL494PWM控制器变为12V脉冲输出接着利高频变压器把交流电压升高为360V左右。
再用全波整流交流电压转换成直流高压电压320V，再利用开关管组成的全桥变换器把高压直流320V的逆变所需交流电220V，方波电压最后再经过LC 工频滤波得到有效值为220V/50HZ的交流电供负载使用。
其中设计了对开关管的驱动电路，本次设计采用富士集团的EXB系类驱动IGBT的工作，通过控制IGBT等的通断时间来实现本次的设计DC/DC升压，DC/AC的逆变。
该设计应用开关电源电路技术有关知识，涉及到模拟集成电路。
电源集成电路充分应用了TL494/SG3525的固定频率脉冲宽度调制电路。
因此本次的模块设计主要包括DC\DC高频升压逆变转换模块、整流滤波AC/DC逆变桥模块、欠压保护、过流保护、过热保护等部分组成。
