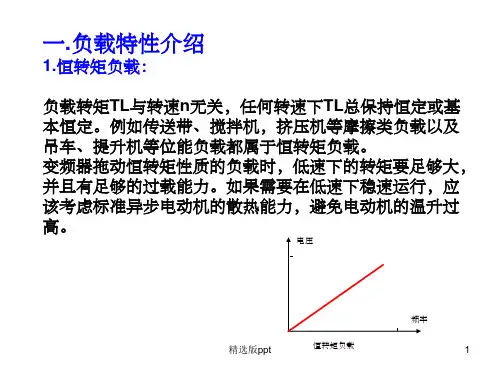

A B B A C S510变频器
主要参数设定：
给煤机ABB ACS510 变频器主要参数设定：
1.Group 99：启动数据。
此参数组专门用于配置：a、设置变频器；b、输入电
机数据。
1）、9901：language 语言。
设置为9901=0。
0、英文；1、中文；2、韩语；3、日语。
2）、9902：applic macro 应用宏。
选择一个应用宏，应用宏自动设置参数，使变频器得以完成某些特定的应用。
设置为9902=5：手动/自动宏。
3）、9905：motor nom volt 电机额定电压。
定义电机额定电压：a必须等于电机铭牌上的值；b、ACS510输出到电机的电压无法大于电源电压。
设置为9905=？V。
4）、9906：motor nom curr 电机额定电流。
定义电机额定电流：a必须等于电机铭牌上的值；b、允许范围：0.2...2.0 *l2n。
设置为9906=？A。
5)、9907：motor nom freq 电机额定频率。
定义电机额定频率：a、范围：10...500HZ（通常是50或60HZ）；b、设定频率点，使得变频器输出电压在该点时等于电机额定电压。
C、弱磁点=电机额定频率*供电电压/电机额定电压。
设置为9907=？HZ。
6）、9908：motor nom speed 电机额定转速。
定义电机额定转速：必须等于电机铭牌上的值。
设置为9908=？RPM。
7）、9909：motor nom power 电机额定功率。
定义电机额定转速：必须等于电机铭牌上的值。
设置为9908=？KW。
2. Group 10:输入指令。
这组参数所含内容：a、定义用于控制启停，方向的外部控制源（外部1和外部2）；b、电机方向锁定或允许电机正反转。
在下一参数组（参数1102）中选择哪一个外部控制源有效。
1）、1001：ext1 commands(外部1命令)。
定义外部控制1 （ext1）-设定起、停和方向。
设置为1001=1：DI1-2-线控制起停，a、DI1控制起/停,( DI1得电=起动，DI1断电=停止)；b、参数1003定义方向。
选择1003=3（双向）等效于1003=1正向。
2）、1002：ext:2 commands(外部2命令)。
同1。
设置为1002=1。
3. Group 11：给定选择。
这组参数定义了：a、变频器如何选择控制源；b、给定1和给定2的来源性质。
1）、1101：keypad ref sel 控制盘给定选择。
在本地方式下，选择控制盘给定方式：a、1=ref1(HZ)-频率给定(HZ)；b、2=ref2(%)-给定(%)。
设置为1101=1。
2）、1102：ext1/ext2 sel(外部1 和外部2选择)。
设置为1102=3。
3）、1103：ref1 select(给定值1选择)。
设置为1103=2：AI2-给定来自AI2。
4）、1106：ref:2 select(给定值2选择)。
设置为1106=2：AI2-给定来自AI2。
5）、1107：ref2 min(给定2最小值)。
设定外部给定2最小值：最小的模拟输入信号对应的给定值，以%为单位；参数1301 minimum AI1(AI1低限)或1304 minimum AI2(AI2低限)设定最小的模拟输入信号；这个参数设定了最小的频率给定；此参数以百分比的形式表示：最大频率、最大过程给定量、额定转矩。
设置为1107=0。
4、Group 13：模拟输入。
这组参数定义了模拟输入的限幅值和滤波时间。
1）、1301：minimum AI1(AI1低限)。
设置AI1的低限。
设置为1301=20%：计算低限（4mA）作为高限（20mA）的百分比=4mA/20mA*100%=20%. 2)、1304：minimum AI2(AI2低限)。
设置为1304=20%.
5、Group 14：继电器输出。
这组参数定义了每个输出继电器动作的条件。
1）、1403：relay output(继电器输出3)。
设置为1403=5：=ALARM-有报警信号时继电器动作。
6、Group 15：模拟输出。
1）、1504：minimum Ao1(Ao1最小值)。
设置为1504=4mA。
2）、1510：minimum Ao2(Ao2最小值)。
设置为1510=4mA。
6、Group 16：系统控制。
定义了系列系统控制参数，如锁定、复位和使能控制等。
1）、1601：run enable(运行允许)。
选择允许运行信号源。
设置为1601=1：定
义DI1作为运行允许信号。
a:只有DI1得电,变频器才允许运行。
b:如果信号电压下降，DI1信号丢失，变频器将自由停车直到再次接到允许信号时，才可能重新起动。
7、Group 21：起动/停止。
定义了电机起动和停止的方式。
1）、2101：start function (起动功能)。
设置为2101=4:torq boost(转矩提升)-选择自动转矩提升模式。
在需要很大的起动转矩时，该功能非常必要；转矩提升只存在与起动阶段，当输出频率>20HZ或实际值与给定值相等时，转矩提升会自动消失；初始阶段通过直流电流在励磁时间（由参数2103决定）内磁化电机。
