LED软条灯产品说明书

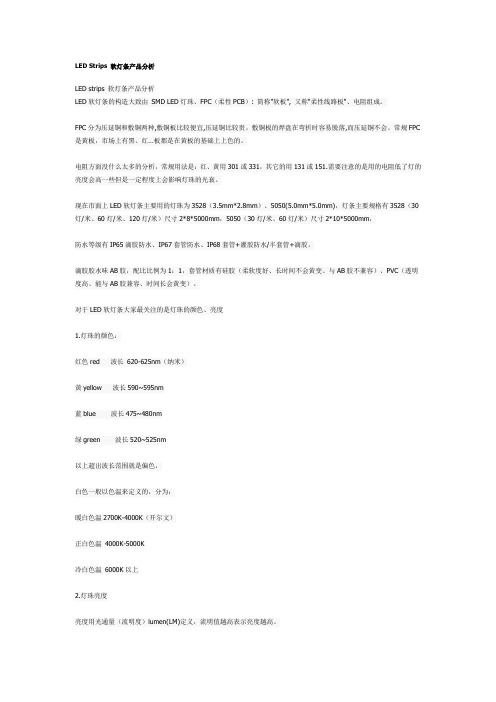

LED Strips 软灯条产品分析LED strips 软灯条产品分析LED软灯条的构造大致由SMD LED灯珠、FPC（柔性PCB）: 简称"软板", 又称"柔性线路板"、电阻组成。

FPC分为压延铜和敷铜两种,敷铜板比较便宜,压延铜比较贵。

敷铜板的焊盘在弯折时容易脱落,而压延铜不会。

常规FPC 是黄板，市场上有黑、红…板都是在黄板的基础上上色的。

电阻方面没什么太多的分析，常规用法是：红、黄用301或331，其它的用131或151.需要注意的是用的电阻低了灯的亮度会高一些但是一定程度上会影响灯珠的光衰。

现在市面上LED软灯条主要用的灯珠为3528（3.5mm*2.8mm）、5050(5.0mm*5.0mm)，灯条主要规格有3528（30灯/米、60灯/米、120灯/米）尺寸2*8*5000mm，5050（30灯/米、60灯/米）尺寸2*10*5000mm，防水等级有IP65滴胶防水、IP67套管防水、IP68套管+灌胶防水/半套管+滴胶。

滴胶胶水味AB胶，配比比例为1：1，套管材质有硅胶（柔软度好、长时间不会黄变、与AB胶不兼容）、PVC（透明度高、能与AB胶兼容、时间长会黄变）。

对于LED软灯条大家最关注的是灯珠的颜色、亮度1.灯珠的颜色：红色red 波长620-625nm（纳米）黄yellow 波长590~595nm蓝blue 波长475~480nm绿green 波长520~525nm以上超出波长范围就是偏色，白色一般以色温来定义的，分为：暖白色温2700K-4000K（开尔文）正白色温4000K-5000K冷白色温6000K以上2.灯珠亮度亮度用光通量（流明度）lumen(LM)定义，流明值越高表示亮度越高。

现在市场上有以下几种：3528（3-4LM、4-5LM、5-6LM、7LM以上）前两种一般用于软灯条上，后者用于灯管、面板灯；5050（10-12LM、12-15LM、16-18LM）这些全部可用于软灯条，一般珠宝柜灯条也就是硬灯条要求亮度高一般都用16-18LM的。

产品参数：
1、名称：48pcs5050贴片【铝槽不防水】RGB 硬灯条
2、型号：BN18-5050RGB-48WR
3、尺寸：500mm*12mm
4、功率：12w
5、光通量：950lm
6、色温：6000K－6500K
7、LED规格：超高亮SMD5050LED，LED芯片为CREE OR TAIWAN CHI P(美国科瑞大功率芯片)
8、电压功率：DC12V
18W/条（可根据客户要求订做不同电压及功率的产品）
9、LED颗数：SMD5050LED×48（30、60、72）PCS/条（可根据客户要求订做不同LED颗数的产品）
10、产品规格：500×12×3MM/条（可根据客户要求订做不同PCB尺寸的产品）
11、材质：线路板为高导热铝基PCB板pcb；外壳为硅胶套管
12、包装规格：50条/箱
产品特性：
SMDLED PCB硬灯条采用超高亮5050 SMD LED做为光源并采用高导热铝基PCB板，产品具有亮度高散热好、发热量低光衰小。

使用DC12V供电，耗电低更加安全，耗电量只有传统灯的10％。

寿命长，可以使用达50000到80000小时，是传统背光源使用寿命的6到10倍。

无辐射、无紫外线红外线及热辐射。

产品应用：
广范应用于广告灯箱、冷藏食品展柜、产品展示柜、商业销售柜台、精品展览橱窗及需用于内照明或侧照明的场所使用。

（完整版）3528灯带规格书3528软灯条规格书1．规格：1、采用高亮度SMD3528 LED灯珠， FPC板，每三个或六个LED 为一段。

2、每条的标准长度为5M，每条灯珠数量分别有60PCS/M LED 灯珠，120PCS/M LED灯珠3、发光颜色：白/暖白颜色可供选择4、工作电压：DC12V/DC24v5、防水型SMD灯条：套管（IP65）、滴胶（IP65）、套管滴胶IP68）用途：1、SMD贴片软灯带适用于酒店，超薄灯箱，KTV娱乐场所等室内装饰。

2、用于广告招牌等精品装饰领域。

3、度假装饰照明灯，显示及展览。

4、商场专柜，珠宝，首饰台及名贵钟表柜台。

2．产品参数3528灯条白60LED 120°12V 4.8W 5米/卷型号不防水表面滴胶防水硅胶套管防水套管灌胶防水尺寸（MM）L5000*W10*H2 L5000*W10*H4 L5000*W11*H4 L5000*W12*H6 主要材料FPC柔性线路板FPC柔性线路线+环氧树脂FPC柔性线路板+硅胶套管FPC柔性线路板+套管+环氧树脂防水等级IP20 IP65 IP66 IP68透光率100% 85%-90% 90%-95% 80%-85%使用温度/湿度-20Co--50Co/50RH -10Co--60Co/60RH-20Co--60Co/80RH-20Co--60Co/100RH使用范围室内室内外，可淋水室内外，可淋水或浸泡室内外，可长时间浸泡水里色温暖白：2800-3500K，正白：6000-6500K，RGB 3．线路图及安装图4.产品安装注意事项（1）LED产品对静电很敏感，安装使用过程中请注意防止静电，防止因静电造成LED击穿从而导致死灯不亮，请勿用锐器去按压LED 表面，（2）不可将灯条直接插入110V-220V使用，否则会烧坏灯条，灯条需使用单独电源，电源功率可根据使用灯条的总功率及灯条连接的长度而定。

（3）产品安装时折弯和要避免刚好在LED或其他元器件的位置以免造成元器件脱落面损坏产品。

产品规格书产品名称：Led低压柔性3528灯带产品型号：TPL-3528-12V-5M-60D 制作日期：地址：电话：传真：一、产品介绍LED柔性软灯带是采用特制的PVC塑料以及超高亮度发光二极管(LED)，运用特有的专利技术生产出来的。

它是经过多次挤押成型有连续发光效果的新型塑料软管灯。

它结合了LED使用寿命长、节能省电，双重绝缘外观安全、色彩丰富、超高亮度、固态冷光源、绿色环保，以及塑料软管灯的柔性易弯曲、安装造型方便、抗冲击不易破碎、方便运输、防水抗紫外线等优点，成为上个世纪发明并延用至今，是传统节日灯饰的理想替代品本产品能够显示柔和的灯光效果，可安装在凹处，墙壁、走道等上千种你所能想象得到的地方。

本产品高雅绮丽,近来广泛应用于建筑物装饰，造型灯饰和各种户外装饰，如酒店、酒吧、楼道、商场、西餐厅、博物馆、展览管、门楼招牌、库房、办公室、居家室内照明、桥梁、楼宇户外气氛营造等工程场合安装示意图五、产品的配件六、安装注意事项1.每条灯带均接有整流桥堆和插头，只需要将插头插入插座内即方便使用。

使用前要明确产品功率，确保电源不超负荷。

电路要有保护器，如电源要带有保险丝或者漏电开关。

使用时请参照技术参数，确保电压参数在±5%范围内。

2．不要将灯带连续性的扭曲，多次连续性扭曲容易造成内部电路线损伤。

灯带在户外应做好防护措施，以免造成火灾、点击和人身伤害。

3．为了保证产品的寿命，建议在使用的过程中不要用力拉扯电源线，禁止碰撞和用力挤压灯珠表面。

4.如发现有破损的地方可以剪去一个单元，以免引起危险。

5．当灯带还是整卷、堆成团或者还没有拆开包装时，请勿通电。

6.安装时先将灯带两端主电线的毛刺用剪切工具剪干净，以免造成短路。

7.请勿在安装的过程中接通电源，只有在接驳、安装以及固定好之后方可接通电源。

8.在安装过程中，不能用铁丝金属材料扎灯带，以免造成扎进灯带内造成短路、漏电、破损灯带等。

9.LED有正负极之分，接反会不亮，在安装接驳时要认真区分正负极，以免接错损坏产品。

编 制：审 核：批 准：产品说明书TWS-T2835H2835白色暖白间隔硅胶防水软条胡 亚 彬刘 晓 丽刘 凡 忠3[.118]10[0.394]产品特点：光电参数：安装方式：接线说明：见右图◇亮度、发光效率高；◇良好的衰减性能、芯片寿命使用长；◇产品采用滴胶工艺、可适当弯曲；用3M胶粘贴固定。

适用于立体发光字、招牌、标识、照明灯饰、特殊服饰等用 途：颜色：◇◇产品设计有可剪位，可剪位置任意剪断，不影响其他部分；优异的耐候性和耐紫外线性能；1.TWS-T2835H-128-24-WW/PW单位：mm[inch]其它参数：备注：备注：①.测试环境温度为 25±2℃；此测试数据为金典灯珠4000K/1800K/RA95的实测数据；混合色，指的是两种色温灯珠同时点亮.②.以上数据为典型值，产品的实际参数可能会不同于典型数据，数据如有更改，恕不另行通知；③.以上光通量按照单色点亮时，测试的参数；④.如果选用不同档位的灯珠，色温会不同，光通量有一定的浮动。

LM-80产品尺寸：4]出光方式:横截面示意图:备注：上述数据，是在两种色温同时点亮时，测试所得.备注：如需具体尺寸，请联系销售人员索要；2.TWS -T2835H -160-24-WW /PW工作长度功率关系表：配光曲线：有效平均照度：光通输出：508.8lm1cm 2cm 3cm4cm 5cm 6cm 7cm 8cm 9cm 10cm 70259,253611lx 158083,570624lx 632331,2282495lx 39521,142656lx 25293,91300lx 17565,63403lx 12905,46582lx9880,35664lx 7807,28179lx 6323,22825lx 3.20cm 6.39cm 9.59cm 12.78cm 15.98cm 19.17cm 22.37cm 25.56cm 28.76cm 31.95cm高度Eavg ，Emax光束角：115.91度直径1.TWS -T2835H -128-24-WW /PW1]TWS -T2835H -128-24-WW /PW 产品尺寸L *W (mm )外箱尺寸(mm )净重(kg )毛重(kg )型号5000*10550*400*34014.1(1±10%)19.1(1±10%)米/盘盘/箱80贸易类型外贸TWS -T2835H -160-24-WW /PW5000*1020.5(1±10%)580515.5(1±10%)1. 本产品每1条(5米/条)卷载一个卷盘，每个卷盘装在一个铝箔袋中；2. 上述包装数量和重量只针对图示包装方式，当为其它包装方式时包装数量和重量会存在差异，以上重量为预估重量具体以实物为准。

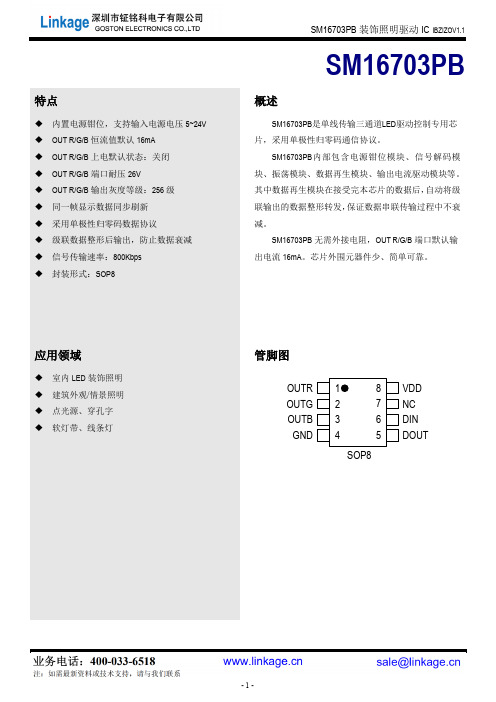

SM16703 IC（5050）灯条规格书一米10段60灯LED全彩灯条又名LED幻彩灯条，LED数码灯条，像素灯条，英文名为：LED pixel strips，产品为柔性FPC(软灯条板)/PCB(硬灯条板)为基板焊接LED，以及外围电路形成，可以实现追逐，流水，幻彩，显示效果等，主要用于KTV，酒店，家庭等等地方的装饰.SM16703全彩灯条采用一个IC六个灯,俗称”一拖六”,IC为SM16703,灯珠是5050RGB灯珠.工作电压为24V直流电压,配备24V全彩控制器可实现渐变/跳变，单/多跑马变，流水/追逐变，流星/快闪,单色变/混和变等等各种效果模式！灯带带有智能IC芯，可通过全彩控制器或带有编程的，达到任何想要的效.*产品规格*产品名称: 10段60灯灯珠型号: 5050RGB内置IC灯珠型号: SM16703工作电压: 24V功率：±18W/米灰度等级：256数据传输速率：800K/S工作温度：-40°C---80°C工作寿命：30Kh灯珠数量: 60灯/米IC数量: 10个IC/米（集成到了灯珠外部）10个像素点/米发光颜色：全彩/通过控制器控制能实现任意颜色任意效果（可定制其他单色跑马）点间距：板宽：12MM板底颜色：白板 / 黑板防水等级与重量：裸板-不防水 -滴胶防水-IP65 -套管防水-IP66 -灌胶防水-IP68 -包装：5米/盘卷盘固定防静电袋包装裸板-不防水：两端出三并对插接头外加双色电源线；背面贴3M强力双面胶；5米/盘，卷盘固定静电袋包装出货滴胶防水-IP65：表面覆盖一层透明防护硅胶；两端出三并对插接头外加双色电源线；背面贴3M强力双面胶；5米/盘，卷盘固定静电袋包装出货套管防水-IP65：将灯条置入360度全方位保护的硅胶套管内部；两端堵头堵死出三并对插接头外加双色电源线；5米/盘，卷盘固定静电袋包装出货灌胶防水-IP68：全方位保护的硅胶套管内部再注满透明硅胶；两端堵头堵死出三并对插接头外加双色电源线（也可出特制的防水对插接头）；5米/盘，卷盘固定静电袋包装出货*产品优点*1、比传统的单色灯条更漂亮、色彩更绚丽。

LED蜂眼平板柔光灯（WTSPS-LED-100）使用说明书北京星光影视设备科技股份有限公司北京星光影视设备科技股份有限公司LED蜂眼平板柔光灯说明书一．简介LED蜂眼平板柔光灯采用高显色性小功率LED作为发光元件，形成大面积矩阵发光形式，具有光效高、显色性好、眩光值低和寿命长等诸多优点，主要适用于电视台新闻演播室、虚拟演播室，各种会议室、多功能厅等场所作为功能性照明。

执行标准：WH/T61-2013LED舞台灯具通用技术条件；GB7000.1灯具第一部分：一般要求与试验（IEC60598-1，IDT）；GB7000.217灯具第2－17部分：特殊要求舞台灯光、电视、电影及摄影场所（室内外）用灯具。

2北京星光影视设备科技股份有限公司与目前大量使用的老式平板柔光灯相比较，LED蜂眼平板柔光灯具有以下显著的特点：●采用高光效,高显色性表贴(SMD)LED作为发光元件,整灯光效达到100lm/w以上；●专利设计的蜂眼阵列柔光板,在起到柔光和降低眩光作用的同时,还能汇聚光线,大大地减少了杂散光；●采用四色LED混光,填补LED光谱缺失,显色指数高达95以上,满足电视新闻演播室、各种会议室、多功能厅等的专业照明要求；●引入温度补偿算法保证色坐标始终位于黑体辐射线上,偏差小于2阶麦克亚当环；●恒功率设计.调节色温时,能保持照度恒定不变；●一体化大型铝型材散热器,优异的散热效果,保证LED的长寿命稳定工作。

3北京星光影视设备科技股份有限公司4北京星光影视设备科技股份有限公司二．型号、规格及技术参数：产品型号：WTSPS-LED-XXX光源功率光源类别蜂眼平板柔光灯外形尺寸重量：名称型号尺寸（mm）重量(Kg) LED蜂眼平板柔光灯WTSPS-LED-100494x132x362125北京星光影视设备科技股份有限公司6北京星光影视设备科技股份有限公司7电气参数：型号额定电压V额定功率W额定电流A功率因数λ基板温度℃通道数量斩波频率Hz控制信号高色温低色温变色温WTSPS -LED-1002201000.580.954011229KDMX512北京星光影视设备科技股份有限公司8光学参数：规格光源功率(W)色温（K ）显色指数（Ra ）光学性能（参考值）测试距离（m ）中心照度（lx ）光场直径±10%（m ）总光通量（lm ）WTSPS-LED-1001003050/±1505600/±2503000~6000≥952＞163110.7＞10000＞12000＞100004＞40821.46＞181328＞10242.810＞6553.5北京星光影视设备科技股份有限公司WTSPS-LED-100的有效照度图9北京星光影视设备科技股份有限公司低色温灯光强曲线图10北京星光影视设备科技股份有限公司11北京星光影视设备科技股份有限公司高色温灯光强曲线图北京星光影视设备科技股份有限公司三、操作说明：1.打开包装使用前，请检查灯具配件是否完整，是否有外观损坏或螺丝松脱的现象。
