太阳能热水设备及管道安装施工标准

太阳能热水器施工方案一、项目概述太阳能热水器是一种利用太阳能热量加热水的设备，可广泛应用于家庭和工业领域。

本施工方案旨在提供一个可行的太阳能热水器施工方案，确保施工过程安全、高效，并保证水质的洁净和供水的充足。

二、施工准备1. 设计方案：根据客户需求和实际情况，制定合适的太阳能热水器设计方案，并确保符合相关标准和规范要求。

2. 施工图纸：准备详细的施工图纸，包括太阳能热水器的布置、管道连接等，并对太阳能热水器进行合理分区。

3. 施工材料准备：根据设计方案和施工图纸，准备好所需的太阳能热水器及配件、管道材料、电气设备等。

4. 施工人员和设备：组织具备相关经验的施工人员，并确保有必要的施工工具和设备。

三、施工步骤1. 安装太阳能热水器：根据施工图纸，将太阳能热水器按规定位置安装好，并确保固定稳固。

2. 连接水路系统：根据设计方案，连接太阳能热水器与水源之间的管道，确保水路系统顺畅，并设置必要的水路控制装置。

3. 连接电气系统：根据设计要求，连接太阳能热水器的电气设备，确保电气系统正常运行，并设置必要的保护装置。

4. 安装保温层：在太阳能热水器上覆盖一层保温材料，以减少热量损失和保持水温稳定。

5. 测试和调试：完成施工后，进行水路系统、电气系统和热水器的测试和调试工作，确保各项功能正常运行。

6. 系统操作和维护培训：向用户进行太阳能热水器的操作和维护培训，包括日常清洁、保养和故障排除等。

四、施工安全注意事项1. 安全防护：施工人员应佩戴合适的安全防护用品，如安全帽、手套、防护眼镜等，确保施工安全。

2. 安全检查：在施工前，需进行必要的安全检查，确保施工现场安全和设备正常运行。

3. 电气安全：在进行电气系统连接前，应切断电源，并由有资质的电工进行操作。

4. 施工现场管理：施工现场应保持整洁有序，材料堆放合理，并采取防火措施。

5. 紧急救援：施工现场应配备急救设备，并明确相关人员的紧急救援措施和联系方式。

太阳能热水器安装施工工艺随着环保意识的提升和能源危机的加剧，太阳能热水器成为了越来越多家庭的选择。

太阳能热水器的安装施工工艺是保证其正常运行和发挥高热效率的关键。

本文将为您介绍太阳能热水器的安装施工工艺，以及注意事项和解决常见问题的方法。

一、准备工作太阳能热水器的安装施工需要一系列准备工作，包括选址、设计、材料准备等。

首先，选址应考虑阳光照射充足、避免阴影遮挡和物体遮挡。

其次，根据家庭成员的用水量和水质状况，设计合适容量和型号的热水器。

最后，根据设计方案准备施工所需的材料和工具，确保施工顺利进行。

二、安装步骤1. 安装支架和水箱：根据选址确定的位置安装支架，并将水箱固定在支架上。

要确保支架稳固可靠，水箱安装平稳。

2. 安装集热器板：将集热器板放置在支架上方，调整角度使其与太阳直射角度接近90度。

使用螺丝将集热器板与支架连接，确保稳定性。

3. 安装水管和连接器：将热水管和冷水管分别连接到水箱上的出水口和进水口。

使用密封胶条等材料保证连接处密封牢固，避免漏水。

4. 安装管道和阀门：根据实际需求安装热水管道和冷水管道。

在热水管道上设置循环阀和安全阀，以保证系统的正常运行和安全性。

5. 连接电源和控制器：将太阳能热水器的控制器和电源连接到室内，确保控制器正常运行。

根据要求进行接线，并检查电源是否连接正确。

6. 测试运行：在安装完所有部件后，进行测试运行，确认系统无漏水和故障。

可以用一个小水桶接水，检查水流和温度是否正常。

三、注意事项1. 安全保护：在施工过程中，必须注意自身安全和材料设备的保护。

使用合适的安全设备，避免发生意外事故。

同时，要小心操作，防止损坏热水器和周边设备。

2. 施工环境：施工环境要保持整洁有序，避免施工杂物对热水器的影响。

要注意临时材料存放和废弃物的处理，确保施工区域的清洁和安全。

3. 专业施工：太阳能热水器的安装施工对技术要求较高，建议找专业的安装工程师进行施工。

他们具有丰富的经验和专业知识，可以确保施工的质量和效果。

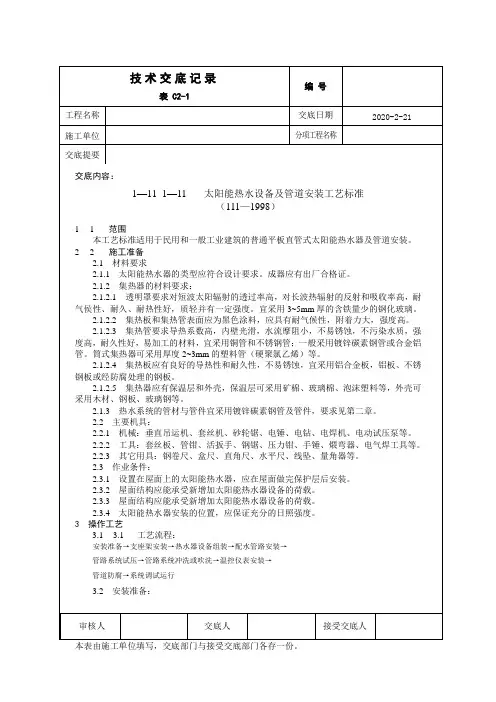

太阳能热水设备及管道安装工艺1 范畴本工艺标准适用于民用和一样工业建筑的一般平板直管式太阳能热水器及管道安装。

2 施工预备2.1材料要求：2.1.1太阳能热水器的类型应符合设计要求。

成品应有出产合格证。

2.1.2集热器的材料要求：2.1.2.1透亮罩要求对短波太阳辐射的透过率高，对长波热辐射的反射和吸取率高，耐气候性、耐久、耐热性好，质轻并有一定强度。

宜采纳3～5mm厚的含铁量少的钢化玻璃。

2.1.2.2集热板和集热管表面应为黑色涂料，应具有耐气候性，附着力大，强度高。

2.1.2.3集热管要求导热系数高，内壁光滑，水流摩阻小，不易锈蚀，不污染水质，强度高，耐久性好，易加工的材料，宜采纳铜管和不锈钢管；一样采纳镀锌碳素钢管或合金铝管。

筒式集热器可采纳厚度2～3mm的塑料管（硬聚氯乙烯）等。

2.1.2.4集热板应有良好的导热性和耐久性，不易锈蚀，宜采纳铝合金板，铝板、不锈钢板或经防腐处理的钢板。

2.1.2.5集热器应有保温层和外壳，保温层可采纳矿棉、玻璃棉、泡沫塑料等，外壳可采纳木材、钢板、玻璃钢等。

2.1.3热水系统的管材与管件宜采纳镀锌碳素钢管及管件。

要求见第二章。

2.2要紧机具：2.2.1机械：垂直吊运机、套丝机、砂轮锯、电锤、电钻、电焊机、电动试压泵等。

2.2.2工具：套丝板、管钳、活扳手、钢锯、压力钳、手锤、煨弯器、电气焊工具等。

2.2.3其它用具：钢卷尺、盒尺、直角尺、水平尺、线坠、量角器等。

2.3作业条件：2.3.1 设置在屋面上的太阳能热水器，应在屋面做完爱护层后安装。

2.3.2 屋面结构应能承担新增加太阳能热水器设备的荷载。

2.3.3 位于阳台上的太阳能热水器，应在阳台栏板安装完并有安全防护措施方可进行。

2.3.4 太阳能热水器安装的位置，应保证充分的日照强度。

3 操作工艺→→→→→→→→3.2 安装预备：3.2.1依照设计要求开箱核对热水器的规格型号是否正确，配件是否齐全。

3.2.2清理现场，画线定位。

水暖设备间工程施工要求一、施工前的准备工作1. 确认设计图纸和施工方案，对照材料清单及工程量清单进行核对，确认所有材料和设备齐全。

2. 安排好施工队伍，确保每个施工人员具备相应的水暖设备安装技能和经验。

3. 检查现场环境，确保施工区域干净整洁，无杂物干扰施工。

二、水暖设备间工程施工要求1. 安装管道系统- 根据设计图纸要求，按照规范要求进行管道布置，确保管道的线路布局合理。

- 安装过程中，应保证管道接口严密，无漏水现象，并确保管道整体稳固，不会晃动。

- 使用合适的管材，如不锈钢管、塑料管等，并保证管道的质量符合国家标准。

2. 安装水泵和水箱- 根据设计要求，安装水泵和水箱，确保水泵的选型适当，能够满足水暖设备间的供水需求。

- 安装水泵和水箱时，应保证设备的平稳运行，无噪音和漏水情况。

- 检查水泵和水箱的接口是否紧固，有无漏水现象，并进行必要的调试和检测。

3. 安装暖气设备- 根据设计方案，安装暖气设备，如暖气片、散热器等，确保设备安装位置准确，与管道连接紧密。

- 调试暖气设备时，应注意设备的运行稳定性和散热效果，确保整个水暖设备间温度均匀。

- 检查暖气设备的连接处是否牢固，无漏水现象，并进行必要的漏水检测和修补。

4. 安装热水器和热水管道- 安装热水器时，应根据设计要求连接好热水器与热水管道，确保连接处无漏水现象。

- 确保热水管道的绝热层完好，能够保持热水的温度，减少热损。

- 对热水器进行必要的调试和检测，确保设备正常运行，无异常情况。

5. 安装水暖设备间配件- 安装阀门、温控器等水暖设备间配件时，应根据设计图纸进行正确安装，确保配件与设备的连接牢固。

- 对配件进行必要的调试和检测，确保配件的功能正常，能够满足水暖设备间的使用要求。

- 对水暖设备间所有配件进行整体检查，确保每个配件都安装正确，无缺陷。

6. 安装水表和仪表- 针对需要测量和监控的水暖设备间，安装水表和仪表，确保准确测量和监控水流量、温度等参数。

太阳能热水器安装设计与施工组织方案一、前期准备工作1.1安装设计准备根据安装现场的实际情况，进行太阳能热水器的安装设计。

确定热水器的安装位置、角度、支撑结构等，并编制安装设计图纸和施工方案。

1.2施工人员培训对参与太阳能热水器安装施工的工人进行培训，包括热水器的基本原理与组成、安装流程与方法、安全操作规范等方面的知识培训，确保施工人员具备足够的安装经验和技能。

1.3材料和设备准备根据安装设计方案，准备所需的安装材料和设备。

包括太阳能热水器本体、支撑架、管道连接件、绝缘材料等。

二、安装施工流程2.1现场勘测与标定根据安装设计，进行现场勘测，确定热水器的安装位置，标定支撑架的位置和角度，确保安装后太阳能热水器的工作效果最佳。

2.2安装支撑结构根据安装设计图纸，进行支撑架的安装。

根据实际情况选择合适的固定方式，确保支撑架稳固可靠。

2.3安装太阳能热水器将太阳能热水器本体安装在支撑架上，确保与支撑架良好连接。

同时，根据设计要求调整太阳能热水器的角度，以便于充分吸收太阳能。

2.4铺设管路与连接根据太阳能热水器的进出水口位置，进行管道铺设和连接。

确保管道的铺设具有坡度，且连接牢固，不漏水。

2.5连通供水与电源将太阳能热水器与供水管道连接，确保供水畅通无阻。

同时，将太阳能热水器与电源连接，确保太阳能热水器的电子控制系统正常工作。

2.6绝缘处理对太阳能热水器的管道进行绝缘处理，以防止热量的散失，提高热水器的工作效率。

2.7安全保护措施在施工现场设置明显的安全警示标志，划定施工区域，确保施工现场安全。

施工过程中，参与施工人员需佩戴安全防护用品，确保安全施工。

三、质量控制与验收标准3.1质量控制严格按照安装设计方案和施工流程进行施工，确保安装质量达到要求。

施工过程中，严格控制施工工艺和质量，保证施工安全，避免因安装不当带来的后期问题。

3.2验收标准安装完成后，对太阳能热水器进行全面验收。

主要包括以下几个方面的评估：太阳能热水器的工作效果是否达到设计要求、太阳能热水器的运行是否正常、管道连接是否牢固、绝缘处理是否到位等。

5.3泵、太阳能集热器及水箱施工方案一、范围本技术方案适用于本工程循环泵、屋面太阳能、水箱设备和配管安装工程。

二、施工准备1.设备、材料要求1)所有材料、设备进场时应做检查验收，主要设备应进行开箱检查，并经监理工程师核查确认。

应对品种、规格、外观等进行验收。

包装应完好，表面无划痕及外力冲击破损。

如发现质量有异常，应进行技术鉴定或复检，严重的应要求厂家进行更换。

2)主要材料、成品、半成品、配件、器具和设备必须具有中文的质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。

各类管材应有产品质量证明文件。

各系统设备及阀门等附件应有产品质量合格证及相关检测报告。

主要设备、器具、新材料、新设备还应附有完整的安装、使用说明书。

3)材料、设备在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。

搬运材料和设备时注意安全，应小心轻放严禁剧烈撞击、与尖锐物品碰触和抛、摔、滚、拖。

4）太阳能系统技术参数要求：采用太阳能热水系统，充分利用太阳能，总集热面积、参数符合设计要求。

真空管太阳能集热器管是品牌所设立的工厂原厂生产。

系统采用真空管太阳能集热器，太阳能集热器符合《太阳能集中热水系统选用与安装》（图集号06SS128）太阳能集热管：采用全玻璃真空集热管，选用升温快、热损小、质量稳定、强度高、使用寿命在15年以上、且维护成本低的高硼硅33特硬玻璃的国标真空管，要求空晒400°C正常使用，吸收比≥96%散射比≤4%，平均热损失≤0.6W/m²℃，真空度低于5.0×10 4Pa。

集热器内胆：304食品级不锈钢制作，不锈钢厚度不小于0.8mm，外壳采用防腐蚀性强的复合材料-镀鋁锌钢板制作，板厚度不小于0.5 mm，保温层采用整体聚氨脂发泡，厚度不小于45mm。

热水水箱：按照国家建筑标准标准图集用料制作，水箱内胆304食品级不锈钢制作，达到可饮用水标准，不锈钢厚度不小于0.9mm。

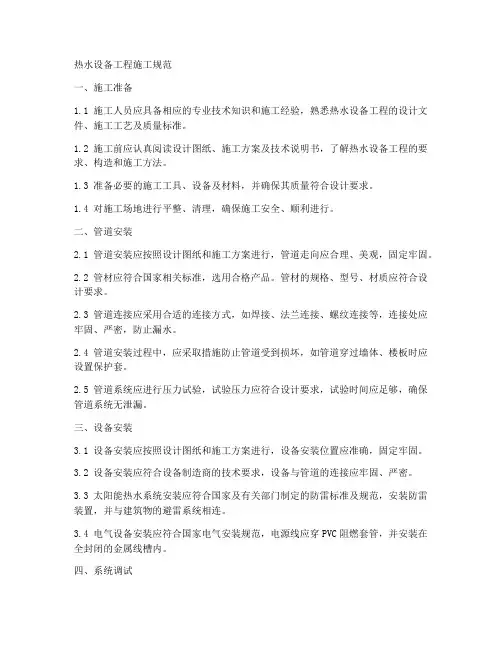

热水设备工程施工规范一、施工准备1.1 施工人员应具备相应的专业技术知识和施工经验，熟悉热水设备工程的设计文件、施工工艺及质量标准。

1.2 施工前应认真阅读设计图纸、施工方案及技术说明书，了解热水设备工程的要求、构造和施工方法。

1.3 准备必要的施工工具、设备及材料，并确保其质量符合设计要求。

1.4 对施工场地进行平整、清理，确保施工安全、顺利进行。

二、管道安装2.1 管道安装应按照设计图纸和施工方案进行，管道走向应合理、美观，固定牢固。

2.2 管材应符合国家相关标准，选用合格产品。

管材的规格、型号、材质应符合设计要求。

2.3 管道连接应采用合适的连接方式，如焊接、法兰连接、螺纹连接等，连接处应牢固、严密，防止漏水。

2.4 管道安装过程中，应采取措施防止管道受到损坏，如管道穿过墙体、楼板时应设置保护套。

2.5 管道系统应进行压力试验，试验压力应符合设计要求，试验时间应足够，确保管道系统无泄漏。

三、设备安装3.1 设备安装应按照设计图纸和施工方案进行，设备安装位置应准确，固定牢固。

3.2 设备安装应符合设备制造商的技术要求，设备与管道的连接应牢固、严密。

3.3 太阳能热水系统安装应符合国家及有关部门制定的防雷标准及规范，安装防雷装置，并与建筑物的避雷系统相连。

3.4 电气设备安装应符合国家电气安装规范，电源线应穿PVC阻燃套管，并安装在全封闭的金属线槽内。

四、系统调试4.1 系统调试应在设备安装完毕、管道系统验收合格后进行。

4.2 调试前应确保系统清洁，无杂质。

4.3 调试过程中应检查设备的工作性能，调整设备参数，确保系统运行稳定、可靠。

4.4 调试结束后，应对系统进行运行试验，试验时间应足够，确保系统无故障运行。

五、施工质量验收5.1 施工过程中应按照国家标准、设计要求和施工工艺进行施工，确保工程质量。

5.2 施工完成后，应进行施工质量验收，验收内容包括：材料质量、施工工艺、设备性能、系统运行效果等。

热水供应辅佑襄助设备安装规范1）在安装太阳能集热器玻璃前，应对集热排管和上、下集管作水压试验，试验压力为工作压力的1.5倍，试验压力下10min内压力不降，不渗不漏。

2）热交换器应以工作压力的1.5倍作水压试验。

蒸汽部分应不低于蒸汽供汽压力加0. 3MPa；热水部分应不低于0.4MPa。

试验压力下10min内压力不降，不渗不漏。

3）水泵就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置对比图纸用仪器和尺量检查，必需符合设计要求。

4）水泵试运转的轴承温升必需符合设备说明书的规定。

5）敞口水箱的满水试验和密闭水箱（罐）的水压试验必需符合设计与本手册 1.2.4给水设备安装第7条的规定。

满水试验静置24h，察看不渗不漏；水压试验在试验压力下10min压力不降，不渗不漏。

6）安装固定式太阳能热水器，朝向应正南。

如受条件限制时，其偏移角不得大于15°。

集热器的倾角，对于春、夏、秋三个季节使用的，应采纳当地纬度为倾角；若以夏季为主，可比当地纬度削减10°。

7）由集热器上、下集管接往热水箱的循环管道，应有不小于5‰的坡度。

管路最高点设通气管或自动排气阀。

8）自然循环的热水箱底部与集热器上集管之间的距离为0.3 —1.0m。

9）制作吸热钢板凹槽时，其圆度应精准，间距应一致。

安装集热排管时，应用卡箍和钢丝紧固在钢板凹槽内。

10）太阳能热水器的最低处应安装泄水装置。

11）热水箱及上、下集管等循环管道均应保温。

12）凡以水作介质的太阳能热水器，在0℃以下地区使用，应实行防冻措施。

13）热水器系统安装完毕，在交工前应按设计要求安装温控仪表。

14）质量要求①热水供应辅佑襄助设备安装的允许偏差应符合表1—2—2的规定。

②太阳能热水器安装的允许偏差应符合表1—4—1的规定。

表1—4—1太阳能热水器安装的允许偏差和检验方法项目允许偏差检验方法板式直管太阳标高中心线距地面／mm±20尺量能热水器固定安装朝向最大偏移角不大于15°分度仪检查③太阳能热水器系统交工使用前应进行调试运行，系统上满水，排出空气，检查循环管路是否通畅，各回路温升是否均衡，并做好温升记录。

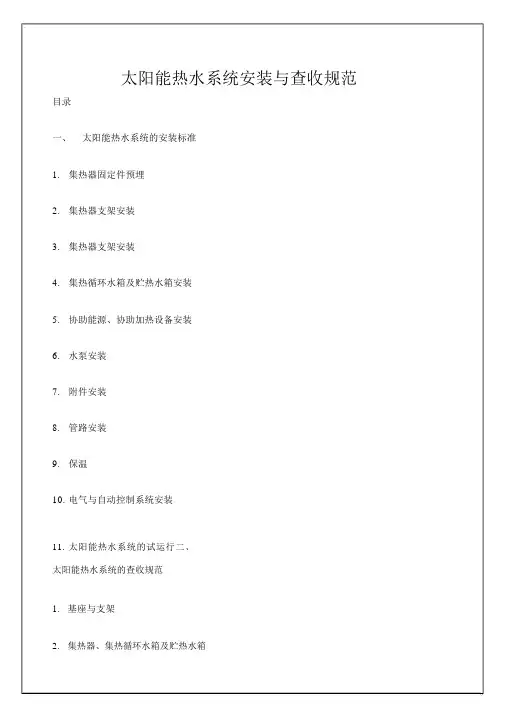

太阳能热水系统安装与查收规范目录一、太阳能热水系统的安装标准1.集热器固定件预埋2.集热器支架安装3.集热器支架安装4.集热循环水箱及贮热水箱安装5.协助能源、协助加热设备安装6.水泵安装7.附件安装8.管路安装9.保温10.电气与自动控制系统安装11.太阳能热水系统的试运行二、太阳能热水系统的查收规范1.基座与支架2.集热器、集热循环水箱及贮热水箱3.管道及隶属系统太阳能热水系统安装与查收规范一、太阳能热水系统的安装标准：1.集热器固定件预埋1.1 太阳能热水系统集热器预埋件应与建筑主体构造连结坚固。

1.2 钢基座及混凝土基座顶面的预埋件，在太阳能热水系统安装前应涂防腐涂料，并妥当保护。

当没有条件采纳预埋件连结，太阳能热水系统与主体构造采纳后加锚连结时，应切合以下规定：锚栓产品应有出厂合格证碳素钢锚栓应经过防腐办理应进行承载力现场试验，必需时应进行极限拉拔试验。

锚栓承载力设计值不该大于其极限承载力的 50%。

每个连结节点不该少于 2 个锚栓锚栓直径应经过承载力计算确立，其实不该小于10mm。

不宜在化学锚栓接触的连结件长进行焊接操作。

2.集热器支架安装2.1支架应按设计要求安装在主体构造上，地点正确，与主体构造固定牢靠。

2.2依据现场条件，支架应采纳抗风举措。

2.3支承太阳能热水系统的钢构造支架应与建筑物接地系统靠谱连结。

2.4 钢构造支架焊接完成，应做防腐办理。

防腐施工应切合《建筑防腐化工程施工及查收规范》 GB50212和《建筑防腐化工程质量查验评定标准》 GB50224的规定。

3.集热器的安装3.1太阳能集热器的朝向、倾角及其前后左右距离，应切合设计要求，安装倾角偏差为± 3°。

集热器应与建筑主体构造或集热器支架牢靠固定，防备滑脱。

3.2集热器与集热器之间的连策应依据设计规定的连结方式连结，且密封靠谱，无泄露，无歪曲变形。

集热器之间的连结件，应便于拆卸和改换。

3.3集热器之间连结收的保温应在检漏试验合格后进行。
