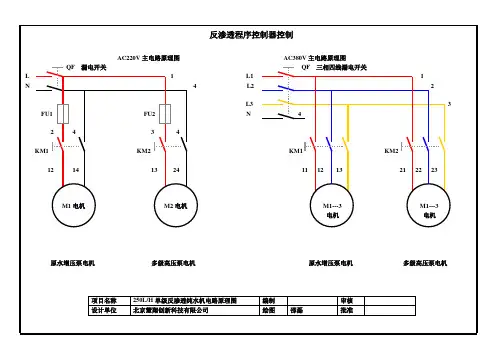

新款单级反渗透纯水机电路原理图

RO机原理图主要部件的功能1、进水三通是连接自来水管和RO机进水管的连接件2、低压开关自来水停水，水压太低（低于0.5公斤），PP滤芯堵塞等原因造成泵吸空时提供电信号给制水系统，使机器停止工作。

3、进水电磁阀当机器开始工作时，打开管道水源；当机器停止工作时，切断管道水源。

4、变压器：使220V的电压变为22V,电流1.2A，机子功率28.8W/h5、增压泵为RO膜提供大于渗透压的压力一般为4.5~6.0公斤压力。

6、高压开关系统自动制水和自动停机的控制开关，当压力桶内制满水时，断开电路，停止制水。

当压力桶内缺水时接通电路，开始制水。

7、冲洗电磁阀在制水系统每次制水开始时或系统冲洗时打开，让水快速流过RO膜表面（15s-30s），RO膜被冲洗干净，避免膜堵塞，延长RO膜寿命。

8、废水比（1）按定量排放废水。

（2）保证RO膜的制水压力大于逆渗透压力。

9、压力桶临时储存纯净水的水桶各级滤芯的作用PP滤芯的作用：去除水中悬浮物，泥沙铁锈等固体杂质，延长前置活性炭滤芯的使用寿命。

颗粒活性炭/压缩活性炭作用：吸附水中的异色异味，有机物，余氯，农药残留等，使滤过水符合RO膜的进水要求。

RO膜的作用：利用反渗透原理，在压力驱动下，借助半透膜的选择截留作用，将溶液中的溶质与溶剂分开，将原水中的金属离子，水垢，细菌，病毒，有机物等杂质去除，获得高质量的直饮水。

后置活性炭（小T33）的作用：吸附压力桶内极微量的橡胶异味，向水中增加人体所需的矿物质，调节水的口感，使出水甘冽可口。

能量石的作用：能量石是后置活性炭的其中一种成分，富含了丰富的钙、铁、锌、硒等地下稀有物质，含有大量人体所需的护肤、养生的“微量元素”。

能够将水进行活化和矿化，转化水的酸碱度，使水变成小分子团的弱碱性水，含氧量高，渗透力强，更益人体吸收，可促进人体的新陈代谢。

树脂滤芯的作用：离子交换法是液相中的离子和固相中离子间所进行的的一种可逆性化学反应，当液相中的某些离子较为离子交换固体所喜好时，便会被离子交换固体吸附，为维持水溶液的电中性，所以离子交换固体必须释出等价离子回溶液中，能软化水中的水垢。

家用净水器原理图解
家用净水器原理图解：

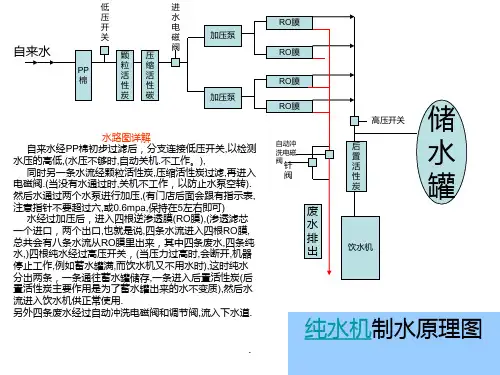

1. 水源：家用净水器的基本原理是将自来水或井水作为水源。

2. 预过滤：水进入净水器后，首先通过预过滤器。

预过滤器通常由一层或多层过滤网组成，它能够去除水中较大的悬浮颗粒物，如沙子、泥土和锈迹等。

3. 活性炭滤芯：经过预过滤后的水进入活性炭滤芯。

活性炭滤芯内填充着颗粒状的活性炭，它能够去除水中的异味、余氯和有机物等。

4. RO膜滤芯：经过活性炭滤芯处理后的水进入RO膜滤芯。

RO膜滤芯是家用净水器的核心部件，其内部包含成百上千个微孔，这些微孔能够只允许水分子通过，而拦截大多数溶解物质和微生物。

5. 后置活性炭滤芯：经过RO膜滤芯处理后的水进入后置活性炭滤芯。

后置活性炭滤芯主要是为了进一步去除残留的异味和有机化合物，提高水的口感。

6. 出水口：最后，经过多重过滤的净水通过出水口流出，供人们使用。

家用净水器通过预过滤、活性炭滤芯和RO膜滤芯等多级过滤方式，能够有效去除自来水中的悬浮颗粒、异味、余氯、有机
物和微生物等。

它不仅可以提供安全、干净的饮用水，还可以减少水垢对家电设备的损害，提高生活质量。

RO纯水机：RO纯水机RO英文全称为: Reverse Osmosis即反渗透RO纯水机(或称RO反渗透纯水机/RO净水机) 即使用反渗透技术原理进行水过滤的净水机RO反渗透技术是美国政府和美国太空总署，为解决宇宙飞船中宇航员的饮用水和载水问题，花巨资历经多年研发的一项高科技产品，已广泛用于军事、医疗、工业、民用等各个领域。

被誉为本世纪六大高科技之一。

RO纯水机：在一定的压力下，水分子(H2O)可以通过RO膜，而源水中的无机盐、重金属离子、有机物、胶体、细菌、病毒等杂质无法透过RO膜，从而使一部分水透过RO膜分离出来，未透过的水因溶质增加形成浓缩水。

反渗透膜的主要分离对象是溶液中的离子，无需化学品及可有效脱除水中盐份，系统除盐率一般为98%以上。

反渗透是最先进的也是最节能、环保的一种脱盐方式，也已成为了主流的预脱盐工艺。

通常家用纯水机制得纯净水硬度TDS可以小于12;工业用的可以小于1;RO纯水机的核心为RO膜，目前公认最好的RO膜为美国产的陶氏膜RO纯水机通常为5级过滤：第1级. 5um PP绵(用于阻垢铁锈杂质等)第2级. 颗粒活性碳(用于吸附化学物质)第3级. 1um PP绵或压缩活性碳第4级. RO膜(关键滤芯)第5级. 后置椰壳活性碳滤芯(用于改善口感)前三级过滤为预处理，为RO过滤提供合格的源水由于RO过滤造水慢，通常配有压力蓄水桶以及压力开关来控制机器的工作与停止RO纯水机结构原理图：RO反渗透膜原理：RO膜工作原理反渗透膜的孔径大都为1纳米(1nm=10×10m)，它的分离对象是溶解中的离子和分子量几百以上的有机物。

只能透过溶剂而不能透过溶质的膜一般称之为理想的半透膜。

当把溶剂和溶液（或把两种不同浓度的溶液）分别置于此膜的两侧时，纯溶剂将自然穿过半透膜而自发地向溶液（或从低溶液向高浓度溶液）一侧流动,这种现象叫渗透（Osmosis）。

当渗透过程进行到溶液的液面产生一个压力，以抵销溶剂向溶液方向流动的趋势，即达到平衡，此压力称为该溶液的渗透压。

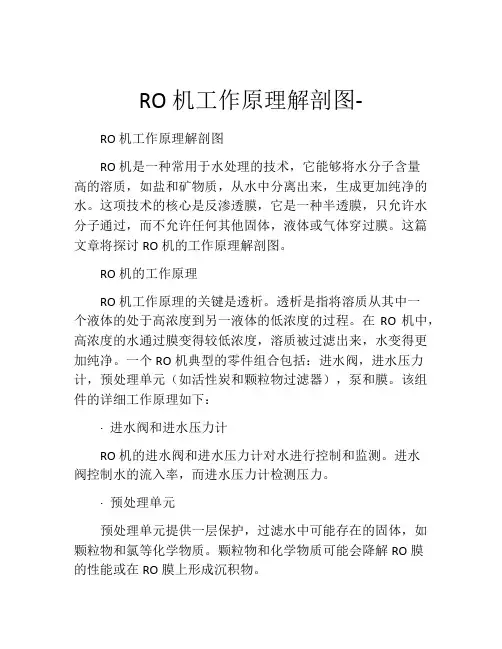

RO机工作原理解剖图-RO机工作原理解剖图RO机是一种常用于水处理的技术，它能够将水分子含量高的溶质，如盐和矿物质，从水中分离出来，生成更加纯净的水。

这项技术的核心是反渗透膜，它是一种半透膜，只允许水分子通过，而不允许任何其他固体，液体或气体穿过膜。

这篇文章将探讨RO机的工作原理解剖图。

RO机的工作原理RO机工作原理的关键是透析。

透析是指将溶质从其中一个液体的处于高浓度到另一液体的低浓度的过程。

在RO机中，高浓度的水通过膜变得较低浓度，溶质被过滤出来，水变得更加纯净。

一个RO机典型的零件组合包括：进水阀，进水压力计，预处理单元（如活性炭和颗粒物过滤器），泵和膜。

该组件的详细工作原理如下：·进水阀和进水压力计RO机的进水阀和进水压力计对水进行控制和监测。

进水阀控制水的流入率，而进水压力计检测压力。

·预处理单元预处理单元提供一层保护，过滤水中可能存在的固体，如颗粒物和氯等化学物质。

颗粒物和化学物质可能会降解RO膜的性能或在RO膜上形成沉积物。

·泵泵用于提高水的压力，使其足够高以穿过RO膜。

水的流动速度还确保了过滤器的有效工作。

· RO反渗透膜膜是RO机最关键的部件。

RO膜由粘合在一起的多层半透明膜制成。

水在RO膜的一侧以高压流过，溶质被隔离在膜的另一侧。

RO机的膜通常是多层结构，其中滤孔的大小在不同层之间变化。

反渗透膜的过滤过程，就是一种"分子筛" 的过程，以溶液中的水分子和离子为例，其分子大小不同，水分子小而离子较大，因此离子快速聚集且被筛选出，水分子进入滤膜的孔洞里并随压差流入低压一侧，从而达到还原杂质成分的目的，提高水的纯净度。

RO机的工作原理解剖图的工作原理就是这样。

RO机是一种非常有效的水处理方法，它可以用于从市政供水系统中生成高质量的纯净水，从而保护我们的身体免受有害污染物和细菌的侵害。

现如今，反渗透技术已经被广泛应用于制药和航天等其他领域，得到了良好的推广和应用。

净水器组装与控制器接线图
接线说明:
黄色:低压开关
蓝色:高压开关
红色:冲洗电磁阀
绿色:增压泵
黑色:进水电磁阀
剩余(白色和粉色):接24V电源
8字显示说明:
8字状态工作原理
当增压开关测到储水桶里水压低于设定值时，纯水机进入制水程序。

(增压泵工作，进水8(动态转动):表示制水阀打开，冲洗阀关闭)
1、开机电源指示灯亮，2秒钟后纯水机工作，并自动冲洗30秒;
2、按强冲洗按钮，并自动冲洗30秒;
F:表示冲洗 3、累计制水6小时，中间无冲洗，则自动冲洗30秒;
4、从缺水程序退出后，自动冲洗30秒;
(增压泵工作，进水阀打开，冲洗阀打开)
当增压开关测到储水桶里的水压达到设定值时，纯水机进入水满程序。

(增压泵停止，进8(静态显示):表示水满水阀关闭，冲洗阀关闭)
当低压开关测到原水压力低于设定值时，纯水机进入缺水程序,蜂鸣器鸣叫。

(增压泵停止，0:表示缺水进水阀关闭，冲洗阀关闭)
连续12小时制水中间无水满，说明纯水机出现故障,进入检修程序，提示用户联系售后服6:表示检修务。

蜂鸣器急促鸣叫。

(增压泵停止，进水阀关闭，冲洗阀关闭)
注意事项:
如果客户纯水机是不带防尘罩的可直接安装使用，如果是带相应防尘罩的纯水机，需先拆除电脑控制盒的外壳，安装里面的电脑板即可。
