设计方案项目名称:50T/H反渗透纯水系统系统出水电导率＜10 us/cm制作日期:2015年1月16日设计单位：XXXM保科技有限公司施工单位：XXXM保科技有限公司本设计方案属于XXX环保科技公司知识财权，未经本公司允许，不得私自转让、翻印■、工程内容-------------------------------------------- 4二、系统说明、货物名称、性能、特点、型号、规格、数量、-------------------- 6三、系统配置报价活单--------------------------------------- 20四、付款条件及交货安装进度------------------------------------ 23五、工程保固条件----------------------------------------- 24六、工程案例-------------------------------------------- 25七、系统流程图------------------------------------------ 附件一.工程内容1. 项目概况：1-1项目名称：90m3/h预处理+50m3/h 一级反渗透纯水制造系统；1-2纯水用途：纯净水；1-3系统出水水量：设备运行时，系统预处理A 90m3/h，终端出水量＞50m3/h。
1-4系统出水水质：原水水质v 400us/cm时，反渗透系统运行出水电导率v 10us/cm、PH6-8（以设备在线监测仪表为准）。
2. 设计依据：2. 1参考标准2.1.1建设方提供的相关技术资料，技术说明，及基本技术要求；2.1.2国家现行有关设计规范、施工及验收规范、质量评定标准。
2.1.3反渗透系统设计依据美国〈海德能R破计导则＞2. 2设计资料：2.2.1水源：符合国家生活用水标准；2.2.2 源水水质：电导率v 400us/cm时，浊度＜5;2.2.3 系统设计产水量：进水温度在25C左右时，系统预处理＞90m3/h，终端出水量＞50m3/h o2.2.4系统回收率：一级反渗透系统＞75%,2.2.5系统设计产水水质：RO系统出水电导率＜10 us/cm时（以设备在线监测仪表为准）2.2.6设备生产运行方式：每天20小时生产。
广州奥凯环保科技有限公司生活饮用纯净水设备一套 5加仑／200桶／天。
用于 1800名员工饮用。
一、纯水设备基本技术参数１、生产工艺：单级 RO反渗透设备、预处理、 30４不锈钢主机架2。
设备在(２5℃产水量分别为：终端产水量大于0。
５T／小时;3、罐装设备大于 200桶/天(１8。
9升 /桶。
４.设备产水技术标准:一级反渗透产水脱盐率大于９８.5％；产水 TＤS值小于 10符合：国家新修订的 GＢ5749-2006《生活饮用水卫生标准》5．水源为市政自来水，压力大于1。
5kg/cｍ²二、纯净水设备基本工艺流程根据甲方的要求、确定工艺如下：整个工艺系统包括二大部分:预处理系统、反渗透脱盐系统。
原水经过原水泵进入预处理系统，经多介质过滤器、活性炭过滤器、自动软化装置、自动加药泵加入阻垢剂后预处理出水, 再经过保安过滤器进入高压泵送到反渗透装置进行脱盐，反渗透产水送往纯水箱. 纯水箱中的纯水经输送泵送往用水点, 并且装有压力控制系统, 可根据用水点的开启自动控制输送泵的启停。
纯净水设备工艺系统说明1、石英砂过滤器石英砂过滤器主要去除水中的悬浮物、胶体、泥沙、粘土、腐植物、颗粒物等杂质，降低水的浊度,达到水质澄清的目的,经处理后水质污染指数 SＤＩ≤4,可防止膜面结垢(包括 CaCO3、 CaSO 4、 SrSO 4、CａＦ２、 SiＯ 2、铁铝氧化物等、防止胶体物质及悬浮固体微粒的污堵、防止有机物质及微生物的污堵,保护反渗透膜.2、活性炭过滤器活性炭过滤器主要利用活性炭的表面有大量的羟基和羧基等官能团, 可以对各种性质的物质进行化学吸附去除水中的异味、有机物、胶体、铁及余氯,同时降低水的色度、浊度，减少对反渗透的污染,处理后水余氯≤0。
1ppm3、自动软化装置利用离子交换树脂上的钠离子交换水中的钙镁离子, 降低水中的硬度,同时用食盐再生离子交换树脂 .4、自动加药装置采用意大利原产Ａ601自动计量加药泵, 在原水输送管路上加入稀释的阻垢剂, 阻垢剂采用美国ＰＷT公司专利的树枝状专用反渗透膜阻垢剂,可有效防止CaＳO 4等各种金属盐结垢及胶体结垢,延长反渗透膜的清洗时间。
RO反渗透纯净水机组使用说明一、产品概述二、产品特点1.高效净化：采用RO反渗透技术，过滤效果高达99.9%，能够有效去除水中的杂质、有机物、重金属等有害物质。
2.安全可靠：采用食品级材料制作，不含有害物质，能够保证出水的安全和卫生。
3.运行稳定：采用先进的控制系统和稳定的工作方式，设备运行稳定，出水一致。
4.操作简单：设备操作简单方便，只需按照说明书进行正确的操作即可。
5.体积小巧：占地面积小，适合各种房间布局，安装简便。
三、安装与准备1.准备工具：螺丝刀，扳手，尺子等。
2.选择安装位置：选择潮湿度较低的地方，远离高温、阳光直射等地方。
3.连接水源：打开自来水主阀门，接入RO净化设备，确保进水管不漏水。
4.连接电源：将电源线插入电源插座，确保电源线与水管远离，避免电击事故。
四、操作方法1.打开水龙头：打开清洗阀门，放出2-3分钟的废水，确保RO反渗透膜工作正常。
2.关闭清洗阀门：将清洗阀门关闭，此时纯净水开始出水。
3.收集纯净水：将纯净水收集在容器中，可以用作饮用、烹饪等。
五、维护与保养1.定期清洗：根据使用频率和水质情况，定期进行清洗操作，清除反渗透膜表面的杂质和污垢。
2.更换滤芯：根据滤芯使用寿命，定期更换滤芯，保证过滤效果和设备的运行稳定性。
3.清洗水箱：定期清洗水箱，清除水箱内的污垢和细菌。
4.防止结冰：避免设备在寒冷环境下结冰，影响设备的正常运行。
5.储存处理：长期不使用时，应将RO反渗透纯净水机组进行储存处理，以免影响设备的使用寿命。
六、注意事项1.本产品仅适用于纯净水净化，不适用于海水、有机溶剂等液体的处理。
2.使用过程中，注意电源和水源的接触，避免触电和漏电事故的发生。
3.定期检查设备的连接部分，确保设备没有泄漏现象。
4.使用前请阅读产品说明书，正确操作设备，避免对设备造成不良影响。
七、故障排除2.水流出慢：可能是滤芯堵塞，需要更换滤芯。
3.出水口漏水：检查出水口密封圈是否松动或损坏，如有需要请更换密封圈。
RO纯净水生产设备技术参数介绍RO纯净水处理设备采用当代最先进、节能有效的膜分离技术，纯净水设备其原理是在高于溶液渗透压的作用下，使其他物质不能透过半透膜而将其它物质和水分离开来。
反渗透膜的膜孔径非常小，因此反渗透设备能够有效地去除水中的溶解盐类、胶体、微生物、有机物等，纯净水设备可以生产纯水、高纯水，以满足不同行业、不同需求的用户。
RO反渗透设备简介：RO(Reverse Osmosis)反渗透技术是利用压力表差为动力的膜分离过滤技术，源于美国二十世纪六十年代宇航科技的研究，后逐渐转化为民用，目前已广泛运用于科研、医药、食品、饮料、海水淡化等领域。
纯净水生产设备产品一般性的自来水经过RO膜过滤后的纯水电导率5μs/cm(RO膜过滤后出水电导=进水电导×除盐率，一般进口反渗透膜脱盐率都能达到99%以上，5年内运行能保证97%以上。
对出水电导要求比较高的，可以采用2级反渗透，再经过简单的处理，水电导能小于1μs/cm), 符合国家实验室三级用水标准。
再经过原子级离子交换柱循环过滤，出水电阻率可以达到18.2M .cm，超过国家实验室一级用水标准(GB682—92)。
反渗透纯水设备主要工艺流程说明1.原水罐 (可选)储存原水，用于沉淀水中的大泥沙颗粒及其它可沉淀物质。
同时缓冲原水管中水压不稳定对水处理系统造成的冲击。
(如水压过低或过高引起的压力传感的反应)。
2.原水泵恒定系统供水压力，稳定供水量。
3.多介质过滤器采用多次过滤层的过滤器，主要目的是去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20um以上的物质，可选用手动阀门控制或者全自动控制器进行反冲洗、正冲洗等一系列操作。
保证设备的产水质量，延长设备的使用寿命。
4.活性炭过滤器系统采用果壳活性炭过滤器，活性炭不但可吸附电解质离子，还可进行离子交换吸附。
经活性炭吸附还可使高锰酸钾耗氧量(COD)由15mg/L(O2)降至2～7mg/L(O2)，此外，由于吸附作用使表面被吸附复制的浓度增加，因而还起到催化作用、去除水中的色素、异味、大量生化有机物、降低水的余氯值及农药污染物和除去水中的三卤化物(THM)以及其它的污染物。

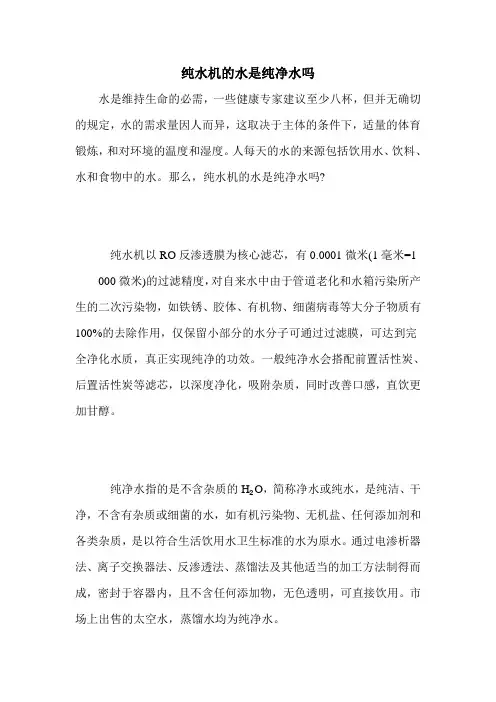

纯水机的水是纯净水吗
水是维持生命的必需，一些健康专家建议至少八杯，但并无确切的规定，水的需求量因人而异，这取决于主体的条件下，适量的体育锻炼，和对环境的温度和湿度。
人每天的水的来源包括饮用水、饮料、水和食物中的水。
那么，纯水机的水是纯净水吗?
纯水机以RO反渗透膜为核心滤芯，有0.0001微米(1毫米=1 000微米)的过滤精度，对自来水中由于管道老化和水箱污染所产生的二次污染物，如铁锈、胶体、有机物、细菌病毒等大分子物质有100%的去除作用，仅保留小部分的水分子可通过过滤膜，可达到完全净化水质，真正实现纯净的功效。
一般纯净水会搭配前置活性炭、后置活性炭等滤芯，以深度净化，吸附杂质，同时改善口感，直饮更加甘醇。
纯净水指的是不含杂质的H₂O，简称净水或纯水，是纯洁、干净，不含有杂质或细菌的水，如有机污染物、无机盐、任何添加剂和各类杂质，是以符合生活饮用水卫生标准的水为原水。
通过电渗析器法、离子交换器法、反渗透法、蒸馏法及其他适当的加工方法制得而成，密封于容器内，且不含任何添加物，无色透明，可直接饮用。
市场上出售的太空水，蒸馏水均为纯净水。
由上面的介绍不难得出，纯水机的水是纯净水。
当然你也不必纠结于家中有必要安装纯水机吗的问题。
如果想了解更多与纯水机有关的家庭饮水小知识就多关注的文章吧。

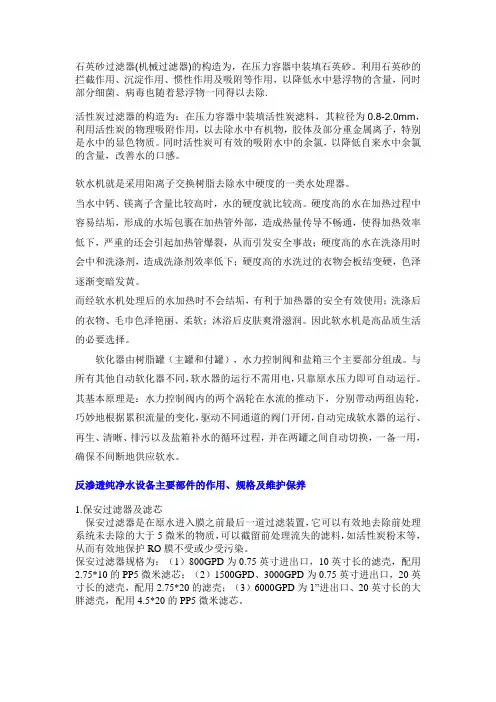

石英砂过滤器(机械过滤器)的构造为，在压力容器中装填石英砂。
利用石英砂的拦截作用、沉淀作用、惯性作用及吸附等作用，以降低水中悬浮物的含量，同时部分细菌、病毒也随着悬浮物一同得以去除.活性炭过滤器的构造为：在压力容器中装填活性炭滤料，其粒径为0.8-2.0mm，利用活性炭的物理吸附作用，以去除水中有机物，胶体及部分重金属离子，特别是水中的显色物质。
同时活性炭可有效的吸附水中的余氯，以降低自来水中余氯的含量，改善水的口感。
软水机就是采用阳离子交换树脂去除水中硬度的一类水处理器。
当水中钙、镁离子含量比较高时，水的硬度就比较高。
硬度高的水在加热过程中容易结垢，形成的水垢包裹在加热管外部，造成热量传导不畅通，使得加热效率低下，严重的还会引起加热管爆裂，从而引发安全事故；硬度高的水在洗涤用时会中和洗涤剂，造成洗涤剂效率低下；硬度高的水洗过的衣物会板结变硬，色泽逐渐变暗发黄。
而经软水机处理后的水加热时不会结垢，有利于加热器的安全有效使用；洗涤后的衣物、毛巾色泽艳丽、柔软；沐浴后皮肤爽滑滋润。
因此软水机是高品质生活的必要选择。
软化器由树脂罐（主罐和付罐），水力控制阀和盐箱三个主要部分组成。
与所有其他自动软化器不同，软水器的运行不需用电，只靠原水压力即可自动运行。
其基本原理是：水力控制阀内的两个涡轮在水流的推动下，分别带动两组齿轮，巧妙地根据累积流量的变化，驱动不同通道的阀门开闭，自动完成软水器的运行、再生、清晰、排污以及盐箱补水的循环过程，并在两罐之间自动切换，一备一用，确保不间断地供应软水。
反渗透纯净水设备主要部件的作用、规格及维护保养1.保安过滤器及滤芯保安过滤器是在原水进入膜之前最后一道过滤装置，它可以有效地去除前处理系统未去除的大于5微米的物质，可以截留前处理流失的滤料，如活性炭粉末等，从而有效地保护RO膜不受或少受污染。
保安过滤器规格为：（1）800GPD为0.75英寸进出口，10英寸长的滤壳，配用2.75*10的PP5微米滤芯；（2）1500GPD、3000GPD为0.75英寸进出口，20英寸长的滤壳，配用2.75*20的滤壳；（3）6000GPD为1”进出口、20英寸长的大胖滤壳，配用4.5*20的PP5微米滤芯。
1吨RO反渗透纯水方案
RO（reverse osmosis，反渗透）是一种常用于水处理的技术，通过
将水通过半透膜来去除大部分的杂质，从而得到高纯度的水。
为了满足一
吨RO反渗透纯水的需求，需要以下方案。
首先，需要选择一台适合的RO反渗透设备。
RO设备的选择应该考虑
到水源的特点，水质和流量的要求。
常见的RO设备包括膜组件、压力容器、泵和控制系统等。
根据1吨的纯水需求，应选择一台足够的RO设备，其反渗透膜的产水量应该大于1吨。
其次，需要考虑RO设备的预处理部分。
预处理通常包括粗滤、活性
炭过滤、软化和消毒等步骤。
首先，粗滤是为了去除水中较大颗粒和悬浮物。
其次，活性炭过滤可以去除水中的有机物和异味。
软化是为了去除水
中的硬水成分，如钙和镁等。
最后，消毒是为了杀死水中的细菌和其他微
生物。
然后，需要考虑RO设备的操作和维护。
RO设备应定期进行清洗和消毒，以确保其稳定运行和高效产水。
此外，设备的操作和维护应由专业人
员进行，以确保设备的正常运行。
最后，RO反渗透纯水方案还需考虑纯水的储存和输送问题。
纯水可
以通过储罐或管道输送到需要的地方。
储罐应具备一定的容量，以满足每
天1吨的需求。
此外，储罐和输送管道应具备一定的防腐蚀和密封性能，
以确保纯水的质量。
总之，一吨RO反渗透纯水方案需要综合考虑RO设备的选择、预处理、操作和维护、纯水的储存和输送等问题。
通过合理的设计和管理，可以满
足纯水的需求，确保纯水的质量。
