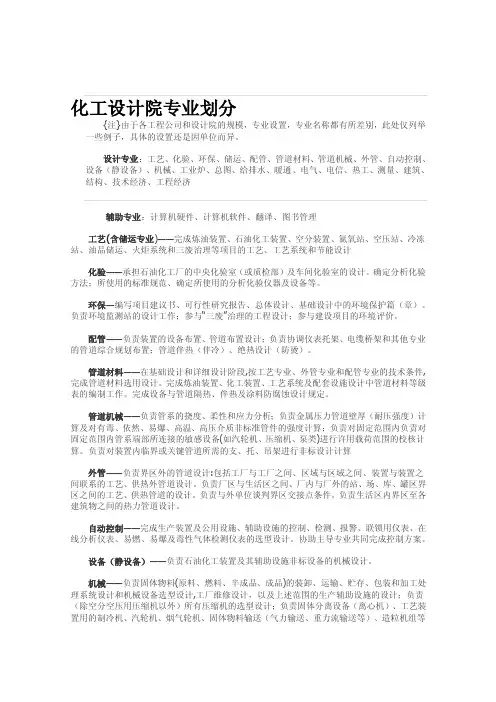

化工设计院专业划分{注}由于各工程公司和设计院的规模，专业设置，专业名称都有所差别，此处仅列举一些例子，具体的设置还是因单位而异。
设计专业：工艺、化验、环保、储运、配管、管道材料、管道机械、外管、自动控制、设备（静设备）、机械、工业炉、总图、给排水、暖通、电气、电信、热工、测量、建筑、结构、技术经济、工程经济辅助专业：计算机硬件、计算机软件、翻译、图书管理工艺(含储运专业)——完成炼油装置、石油化工装置、空分装置、氮氧站、空压站、冷冻站、油品储运、火炬系统和三废治理等项目的工艺、工艺系统和节能设计化验——承担石油化工厂的中央化验室（或质检部）及车间化验室的设计。
确定分析化验方法；所使用的标准规范、确定所使用的分析化验仪器及设备等。
环保—编写项目建议书、可行性研究报告、总体设计、基础设计中的环境保护篇（章）。
负责环境监测站的设计工作；参与“三废”治理的工程设计；参与建设项目的环境评价。
配管——负责装置的设备布置、管道布置设计；负责协调仪表托架、电缆桥架和其他专业的管道综合规划布置；管道伴热（伴冷）、绝热设计（防烫）。
管道材料——在基础设计和详细设计阶段,按工艺专业、外管专业和配管专业的技术条件,完成管道材料选用设计。
完成炼油装置、化工装置、工艺系统及配套设施设计中管道材料等级表的编制工作。
完成设备与管道隔热、伴热及涂料防腐蚀设计规定。
管道机械——负责管系的挠度、柔性和应力分析；负责金属压力管道壁厚（耐压强度）计算及对有毒、依然、易爆、高温、高压介质非标准管件的强度计算；负责对固定范围内负责对固定范围内管系端部所连接的敏感设备(如汽轮机、压缩机、泵类)进行许用载荷范围的校核计算。
负责对装置内临界或关键管道所需的支、托、吊架进行非标设计计算外管——负责界区外的管道设计:包括工厂与工厂之间、区域与区域之间、装置与装置之间联系的工艺、供热外管道设计。
负责厂区与生活区之间、厂内与厂外的站、场、库、罐区界区之间的工艺、供热管道的设计。

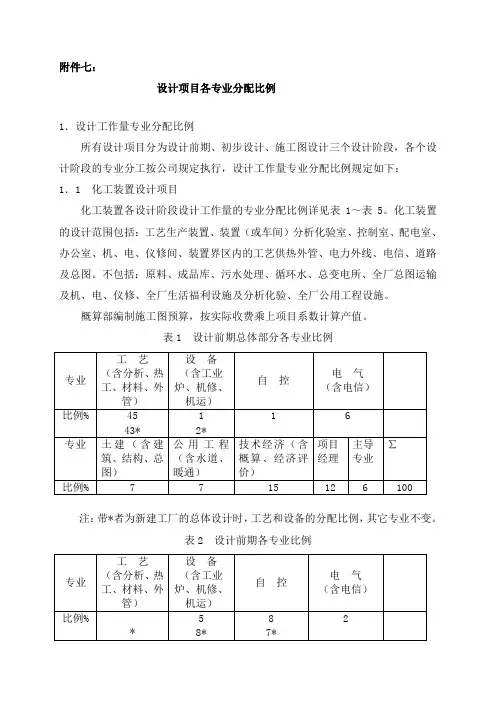

附件七：设计项目各专业分配比例1．设计工作量专业分配比例所有设计项目分为设计前期、初步设计、施工图设计三个设计阶段，各个设计阶段的专业分工按公司规定执行，设计工作量专业分配比例规定如下：1．1 化工装置设计项目化工装置各设计阶段设计工作量的专业分配比例详见表1～表5。
化工装置的设计范围包括：工艺生产装置、装置（或车间）分析化验室、控制室、配电室、办公室、机、电、仪修间、装置界区内的工艺供热外管、电力外线、电信、道路及总图。
不包括：原料、成品库、污水处理、循环水、总变电所、全厂总图运输及机、电、仪修、全厂生活福利设施及分析化验、全厂公用工程设施。
概算部编制施工图预算，按实际收费乘上项目系数计算产值。
表1 设计前期总体部分各专业比例注：带*者为新建工厂的总体设计时，工艺和设备的分配比例，其它专业不变。
设计前期各专业比例表2其他专业比例不变。
（2）设计前期指方案、项目建议书、（预）可行性研究报告等可单独收费的工作。
引进技术项目的询价、对外技术交流、合同谈判等均列为初步设计内容。
表3 初步设计各专业比例表4 施工图设计各专业比例表5 一段设计项目各专业比例注：（1）任何一设计阶段无某专业时，该专业的分配比例可按参加设计各专业原占比例分摊到各专业。
（2）引进部分设备的设计项目，设备专业施工图的专业比例按下式计算：引进的非标设备台数设备专业施工图比例= 17.50×(1－×0.6)非标设备总台数扣减下来的比例数按注(1)处理。
（3）所有设计项目，由公司根据项目的具体情况，将设计收费调整后再按相应的分配比例分至各有关生产部，对下列内容的分析比例规定如下：a．项目中按非标设备收费标准收取的设计费，收取的非标设备费中的30%按如下比例分配，设备62%、工艺28%、自控5%、土建2%、概算3%的比例分配，其余计入项目。
对由结构专业承担炉子本体结构设计的工业炉，其设计费从项目非标设备设计费中单独列出，并按以下比例分配：工业炉59%、工艺11%、结构25%、自控2%、概算3%。
石化设计管理制度第一章总则第一条为规范和加强石化设计管理工作，保证设计质量和安全运行，制定本制度。
第二章任务和职责第二条石化设计管理制度的任务是对石化设计工作进行全面规划和管理，确保设计工作按照法律法规和相关标准进行，并保证设计质量和安全运行。
第三条石化设计管理制度的职责包括：1. 制定石化设计管理规章制度；2. 组织和协调石化设计工作；3. 确保设计质量和安全运行；4. 完成领导交办的其他任务。
第三章设计管理体系第四条石化设计管理体系包括设计组织结构和职责分工。
第五条石化设计组织结构分为总体设计部、工艺设计部、设备设计部、管线设计部、结构设计部和电气设计部。
第六条设计部门负责对石化设计工作进行全面规划和管理，协调各部门的工作，确保设计工作按照法律法规和相关标准进行。
第七条工艺设计部负责石化工艺设计工作，保证设计工艺流程顺畅、合理。
第八条设备设计部负责石化设备选型和设计，确保设备符合设计要求和安全运行。
第九条管线设计部负责石化管线设计工作，确保管线布局合理、安全。
第十条结构设计部负责石化结构设计工作，确保结构强度和稳定性。
第十一条电气设计部负责石化电气设计工作，确保电气系统正常运行。
第十二条设计管理体系采用“层层审核、过程监控、全程跟踪”的原则，确保设计质量和安全运行。
第四章设计管理流程第十三条设计管理流程包括设计准备、设计方案、初步设计、详细设计、施工图设计和竣工验收。
第十四条设计准备阶段包括确定设计任务书和编制设计计划。
第十五条设计方案阶段包括确定设计方案和初步设计方案。
第十六条初步设计阶段包括...更多内容需要以6000字以上为准。

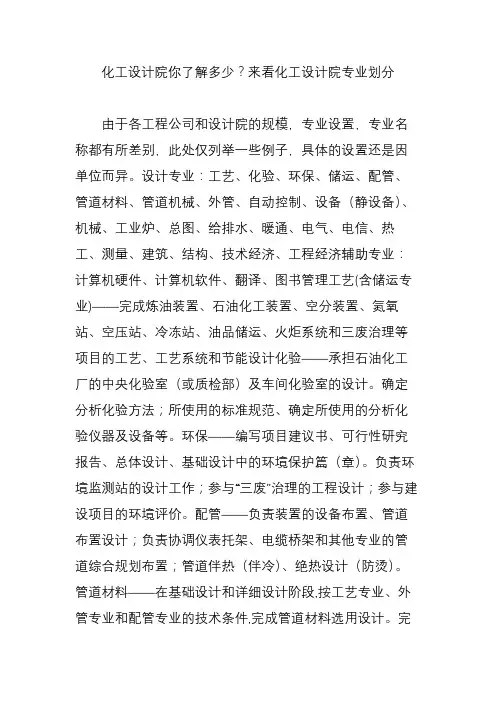

化工设计院你了解多少？来看化工设计院专业划分由于各工程公司和设计院的规模，专业设置，专业名称都有所差别，此处仅列举一些例子，具体的设置还是因单位而异。
设计专业：工艺、化验、环保、储运、配管、管道材料、管道机械、外管、自动控制、设备（静设备）、机械、工业炉、总图、给排水、暖通、电气、电信、热工、测量、建筑、结构、技术经济、工程经济辅助专业：计算机硬件、计算机软件、翻译、图书管理工艺(含储运专业)——完成炼油装置、石油化工装置、空分装置、氮氧站、空压站、冷冻站、油品储运、火炬系统和三废治理等项目的工艺、工艺系统和节能设计化验——承担石油化工厂的中央化验室（或质检部）及车间化验室的设计。
确定分析化验方法；所使用的标准规范、确定所使用的分析化验仪器及设备等。
环保——编写项目建议书、可行性研究报告、总体设计、基础设计中的环境保护篇（章）。
负责环境监测站的设计工作；参与“三废”治理的工程设计；参与建设项目的环境评价。
配管——负责装置的设备布置、管道布置设计；负责协调仪表托架、电缆桥架和其他专业的管道综合规划布置；管道伴热（伴冷）、绝热设计（防烫）。
管道材料——在基础设计和详细设计阶段,按工艺专业、外管专业和配管专业的技术条件,完成管道材料选用设计。
完成炼油装置、化工装置、工艺系统及配套设施设计中管道材料等级表的编制工作。
完成设备与管道隔热、伴热及涂料防腐蚀设计规定。
管道机械——负责管系的挠度、柔性和应力分析；负责金属压力管道壁厚（耐压强度）计算及对有毒、依然、易爆、高温、高压介质非标准管件的强度计算；负责对固定范围内负责对固定范围内管系端部所连接的敏感设备(如汽轮机、压缩机、泵类)进行许用载荷范围的校核计算。
负责对装置内临界或关键管道所需的支、托、吊架进行非标设计计算外管——负责界区外的管道设计:包括工厂与工厂之间、区域与区域之间、装置与装置之间联系的工艺、供热外管道设计。
负责厂区与生活区之间、厂内与厂外的站、场、库、罐区界区之间的工艺、供热管道的设计。
化工设计院由哪些设计专业组成？工程设计中都是什么角色？本期由瑞升华科技冠名播出，想了解更多点击化工设计院，一个高大上的地方。
很多学化工的孩子们都对化工设计院充满了憧憬，然而你知道化工设计院里，都具体需要哪些专业的人才吗？各个专业在具体的工程设计中，又是什么角色呢？接下来就为大家详解讲讲。
通常来讲，设计院是由这些设计专业组成的工艺、化验、环保、储运、配管、管道材料、管道机械、外管、自动控制、设备（静设备）、机械、工业炉、总图、给排水、暖通、电气、电信、热工、测量、建筑、结构、技术经济、工程经济另外还有一些辅助专业计算机硬件、计算机软件、翻译、图书管理具体描述一下每个专业的职能工艺(含储运专业)——完成炼油装置、石油化工装置、空分装置、氮氧站、空压站、冷冻站、油品储运、火炬系统和三废治理等项目的工艺、工艺系统和节能设计化验——承担石油化工厂的中央化验室（或质检部）及车间化验室的设计。
确定分析化验方法；所使用的标准规范、确定所使用的分析化验仪器及设备等。
环保——编写项目建议书、可行性研究报告、总体设计、基础设计中的环境保护篇（章）。
负责环境监测站的设计工作；参与“三废”治理的工程设计；参与建设项目的环境评价。
配管——负责装置的设备布置、管道布置设计；负责协调仪表托架、电缆桥架和其他专业的管道综合规划布置；管道伴热（伴冷）、绝热设计（防烫）。
管道材料——在基础设计和详细设计阶段,按工艺专业、外管专业和配管专业的技术条件,完成管道材料选用设计。
完成炼油装置、化工装置、工艺系统及配套设施设计中管道材料等级表的编制工作。
完成设备与管道隔热、伴热及涂料防腐蚀设计规定。
管道机械——负责管系的挠度、柔性和应力分析；负责金属压力管道壁厚（耐压强度）计算及对有毒、依然、易爆、高温、高压介质非标准管件的强度计算；负责对固定范围内负责对固定范围内管系端部所连接的敏感设备(如汽轮机、压缩机、泵类)进行许用载荷范围的校核计算。
附件七:设计项目各专业分配比例1 •设计工作量专业分配比例所有设计项目分为设计前期、初步设计、施工图设计三个设计阶段，各个设计阶段的专业分工按公司规定执行，设计工作量专业分配比例规定如下：1. 1化工装置设计项目化工装置各设计阶段设计工作量的专业分配比例详见表1〜表5。
化工装置的设计范围包括：工艺生产装置、装置（或车间）分析化验室、控制室、配电室、办公室、机、电、仪修间、装置界区内的工艺供热外管、电力外线、电信、道路及总图。
不包括：原料、成品库、污水处理、循环水、总变电所、全厂总图运输及机、电、仪修、全厂生活福利设施及分析化验、全厂公用工程设施。
概算部编制施工图预算，按实际收费乘上项目系数计算产值。
注：带*者为新建工厂的总体设计时，工艺和设备的分配比例，其它专业不变注：（）有者为装置内有工业炉（工艺型）时工艺、设备、自控三专业的比例,其他专业比例不变。
（2）设计前期指方案、项目建议书、（预）可行性研究报告等可单独收费的工作引进技术项目的询价、对外技术交流、合同谈判等均列为初步设计内容。
表3初步设计各专业比例表4施工图设计各专业比例表5 一段设计项目各专业比例注：（1）任何一设计阶段无某专业时，该专业的分配比例可按参加设计各专业原占比例分摊到各专业。
（2）引进部分设备的设计项目，设备专业施工图的专业比例按下式计算：引进的非标设备台数设备专业施工图比例=17.50X （1— -------------------------------- X 0.6）非标设备总台数扣减下来的比例数按注（1）处理。
（3）所有设计项目，由公司根据项目的具体情况，将设计收费调整后再按相应的分配比例分至各有关生产部，对下列内容的分析比例规定如下：a. 项目中按非标设备收费标准收取的设计费，收取的非标设备费中的30%按如下比例分配，设备62%、工艺28%、自控5%、土建2%、概算3%的比例分配，其余计入项目。
对由结构专业承担炉子本体结构设计的工业炉，其设计费从项目非标设备设计费中单独列出，并按以下比例分配：工业炉59%、工艺11%、结构25%、自控2%、概算3%。

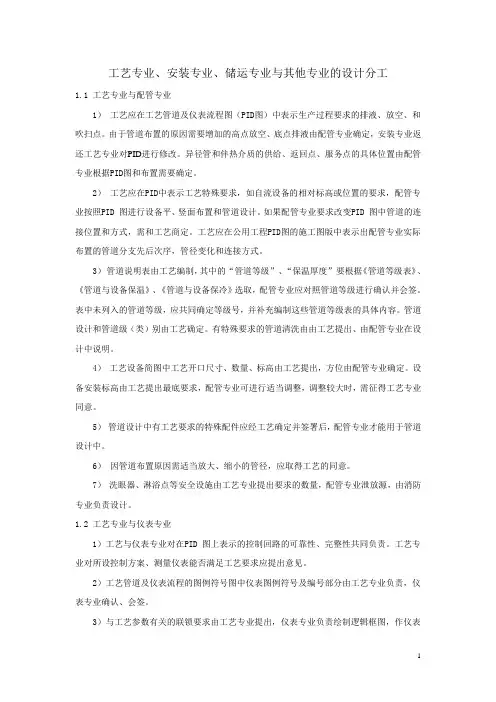

工艺专业、安装专业、储运专业与其他专业的设计分工1.1 工艺专业与配管专业1）工艺应在工艺管道及仪表流程图（PID图）中表示生产过程要求的排液、放空、和吹扫点。
