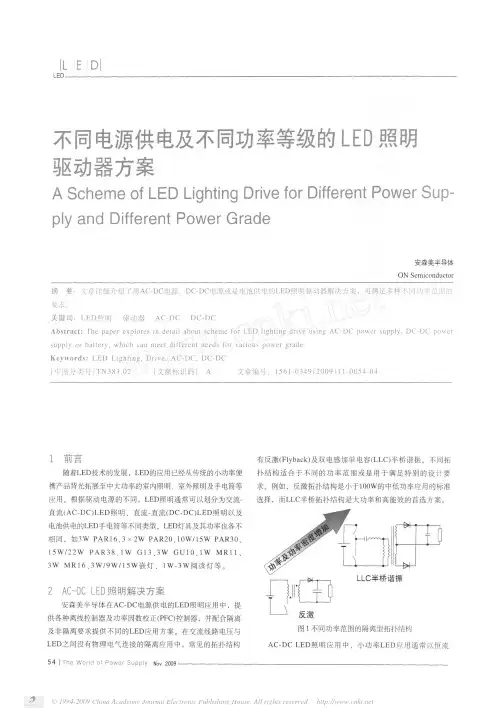

不同电源供电及不同功率等级的LED照明驱动器方案
- 格式:pdf
- 大小:1.50 MB
- 文档页数:4


恒流方案大全恒流源是电路中广泛使用的一个组件,这里我整理一下比较常见的恒流源的结构和特点。
恒流源分为流出(Current Source)和流入(Current Sink)两种形式。
最简单的恒流源,就是用一只恒流二极管。
实际上,恒流二极管的应用是比较少的,除了因为恒流二极管的恒流特性并不是非常好之外,电流规格比较少,价格比较贵也是重要原因。
最常用的简易恒流源如图(1) 所示,用两只同型三极管,利用三极管相对稳定的be电压作为基准,电流数值为:I = Vbe/R1。
这种恒流源优点是简单易行,而且电流的数值可以自由控制,也没有使用特殊的元件,有利于降低产品的成本。
缺点是不同型号的管子,其be电压不是一个固定值,即使是相同型号,也有一定的个体差异。
同时不同的工作电流下,这个电压也会有一定的波动。
因此不适合精密的恒流需求。
为了能够精确输出电流,通常使用一个运放作为反馈,同时使用场效应管避免三极管的be电流导致的误差。
典型的运放恒流源如图(2)所示,如果电流不需要特别精确,其中的场效应管也可以用三极管代替。
电流计算公式为:I = Vin/R1这个电路可以认为是恒流源的标准电路,除了足够的精度和可调性之外,使用的元件也都是很普遍的,易于搭建和调试。
只不过其中的Vin还需要用户额外提供。
从以上两个电路可以看出,恒流源有个定式(寒,“定式”好像是围棋术语XD),就是利用一个电压基准,在电阻上形成固定电流。
有了这个定式,恒流源的搭建就可以扩展到所有可以提供这个“电压基准”的器件上。
最简单的电压基准,就是稳压二极管,利用稳压二极管和一只三极管,可以搭建一个更简易的恒流源。
如图(3)所示:电流计算公式为:I = (Vd-Vbe)/R1TL431是另外一个常用的电压基准,利用TL431搭建的恒流源如图(4)所示,其中的三极管替换为场效应管可以得到更好的精度。
TL431组成流出源的电路,暂时我还没想到:)TL431的其他信息请参考《TL431的内部结构图》和《TL431的几种基本用法》电流计算公式为:I = 2.5/R1事实上,所有的三端稳压,都是很不错的电压源,而且三端稳压的精度已经很高,需要的维持电流也很小。
配合各种中等电压通用照明应用的安森美半导体LED驱动器方案许多中等电压LED应用都是采用离线AC-DC电源、电池或有低电压AC输出的电子变压器供电。
但一些这样的电源,如铅酸蓄电池,只经过了简单的稳压。
因此,需要有一个可以在宽输入电压围工作,并可以用各种拓扑结构配置的LED驱动器解决方案,以支持LED负载要求。
根据LED的电流和工作条件,可以采用线性或开关稳压器LED驱动器解决方案。
安森美半导体为中等电压LED应用提供多种拓扑结构的解决方案,可满足景观照明、低压轨道灯、太阳能供电照明、汽车照明、紧急车辆照明、船舶照明、12 Vac/Vdc MR16灯、飞机饰照明、标志背光、广告牌文字电路和标志等各种通用照明需求。
图1:LED景观照明示例中等电压LED通用拓扑结构及电源中等电压LED照明应用需要优化的驱动器方案。
安森美半导体提供电感型、电荷泵型、线性三种不同拓扑结构的中等电压LED驱动器方案,可满足用户不同的应用需求,见图1。
图2:三种拓扑结构示例中等电压LED应用的电源有几种,各有其主要用途。
其中,离线AC稳压适配器,常见电压为12、24、36、48 Vdc,稳压精度达±5%,适合安全要求不高的低到中等功率的应用。
密封铅酸蓄电池,只经过简单的稳压,8至14 Vdc,广泛用于汽车照明;7-27 Vdc,用于汽车、太阳能、船舶照明。
12 Vdc及12 Vac电源,常见于室照明、轨道灯、户外照明、景观照明等。
安森美半导体中等电压LED通用照明解决方案1)线性LED驱动器解决方案线性解决方案是许多照明应用的首选方法,因为其设计既简单,又直观,并允许用精密稳流的电流驱动LED,而不必考虑LED正向电压或输入电源如何变化。
因为这类LED驱动器是线性的,必须匹配应用的功耗要求。
安森美半导体提供电流从10 mA直至 1 A的各种恒流线性LED驱动器。
通道输出电流为10至50 mA的有NSI50010Y、NSI45020JZ、NSI45020、NSI45020A、NSI45025、NSI45025A、NSI45025AZ、NSI45025Z、NSI45030、NSI45030A、NSI45030AZ、NSI45030Z、NSIC2020B、NSIC2030B、NSIC2050B和NCV7680;60至350 mA的有NSI45060JD、NUD4011、NSI45090JD和CAT4104;还有更大通道输出电流的NUD4001(500 mA)和CAT4101(1000 mA)。
led灯驱动电源电路图大全(六款模拟电路设计原理图详解)led灯驱动电源电路图(一)电路工作原理LED楼道灯的电路如下图所示。
电路由电容降压电路、整流电路、LED发光电路和光电控制电路等部分组成。
220V交流电经电容C1、R1降压限流后在A、B两点的交流电压约为15V,由VD1~VD4.进行整流,在C2上得到约14V的直流电压作为高亮度发光二极管VD5~VD8的工作电压,发光二极管的工作电流约为14mA。
由于电容C1不消耗有功功率,泄放电阻消耗的功率可忽略不计,因此整个电路的功耗约为15&TImes;0.014≈0-2(W)。
为了进一步节省电能和延长高亮度发光二极管的使用寿命,电路中加入了由光敏电阻R2、电阻R3和三极管VT1等组成的光电控制电路,在夜晚光敏电阻R2的阻值可达100K以上,这时C2两端的电压经R2、R3分压后提供给VT1基极的直流偏置电压很小,VT1截止,对发光二极管的工作没有任何影响;白天时,由于光电效应的作用,R2的阻值可减小到1OK以下,这时VT1导通并接近饱和,由于通过C1的电流最大只能达到15mA,由于VTl的分流,C2上的电压可下降到4V以下。
led灯驱动电源电路图(二)LED驱动电源的具体要求LED是低压发光器件,具有长寿命、高光效、安全环保、方便使用等优点。
对于市电交流输入电源驱动,隔离输出是基于安全规范的要求。
LED驱动电源的效率越高,则越能发挥LED高光效,节能的优势。
同时高开关工作频率,高效率使得整个LED驱动电源容易安装在设计紧凑的LED灯具中。
高恒流精度保证了大批量使用LED照明时的亮度和光色一致性。
10W以下功率LED灯杯应用方案目前10W以下功率LED应用广泛,众多一体式产品面世,即LED 驱动电源与LED灯整合在一个灯具中,方便了用户直接使用。
典型的灯具规格有GU10、E27、PAR30等。
针对这一应用,我们设计了如下方案(见图1)图1:基于AP3766的LED驱动电路原理图该方案特点如下:1.基于最新的LED专用驱动芯片AP3766,采用原边控制方式,无须光耦和副边电流控制电路,实现隔离恒流输出,电路结构简单。
