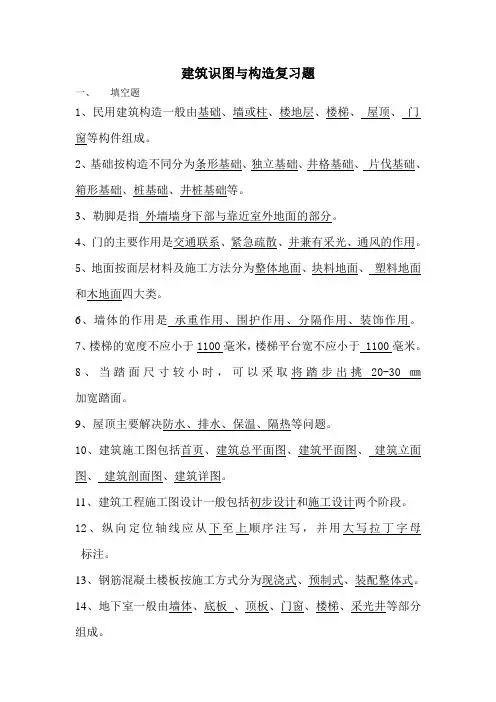

建筑识图与构造复习题一、填空题1、民用建筑构造一般由基础、墙或柱、楼地层、楼梯、屋顶、门窗等构件组成。
2、基础按构造不同分为条形基础、独立基础、井格基础、片伐基础、箱形基础、桩基础、井桩基础等。
3、勒脚是指外墙墙身下部与靠近室外地面的部分。
4、门的主要作用是交通联系、紧急疏散、并兼有采光、通风的作用。
5、地面按面层材料及施工方法分为整体地面、块料地面、塑料地面和木地面四大类。
6、墙体的作用是承重作用、围护作用、分隔作用、装饰作用。
7、楼梯的宽度不应小于1100毫米，楼梯平台宽不应小于1100毫米。
8、当踏面尺寸较小时，可以采取将踏步出挑20-30㎜加宽踏面。
9、屋顶主要解决防水、排水、保温、隔热等问题。
10、建筑施工图包括首页、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图。
11、建筑工程施工图设计一般包括初步设计和施工设计两个阶段。
12、纵向定位轴线应从下至上顺序注写，并用大写拉丁字母标注。
13、钢筋混凝土楼板按施工方式分为现浇式、预制式、装配整体式。
14、地下室一般由墙体、底板、顶板、门窗、楼梯、采光井等部分组成。
15、阳台按与外墙的相对位置分凸阳台、半凸半凹阳台和凹阳台三类。
16、一般楼梯由楼梯段、平台、栏杆扶手三大部分组成。
17、平屋顶层面坡可以通过结构找坡和材料找坡两种方法形成。
18、窗按开启方式可分为固定窗、平开窗、悬窗和推拉窗、立转窗百叶窗等类型。
19、变形缝包括伸缩缝、沉降缝和防震缝三种。
20、平屋顶的排水方式分为无组织排水和有组织排水两类。
二、判断题1、建筑工程的建设程序一般要先设计施工图后再做可行性研究。
（×）2、一般把基础上部的圈梁成为过梁。
（×）3、实体砌块不能组砌空体墙。
（×）4、勒脚属于外墙接近地面的那部分的墙身。
（√）5、楼梯每个梯段的踏步数量一般不能超过28级。
（√）6、墙体按材料分有砖墙、石墙、板材墙和山墙。
（×）7、高层建筑以电梯主要交通渠道，设不设楼梯视经济情况而定。
一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。
A、16m，20层B、16m，40层C、24m，100层D、24m，100m2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。
A、砌体结构B、框架结构C、板墙结构D、空间结构3．一般建筑跨度30m以上的大跨度建筑采用（）结构。
A、砌体B、框架C、板墙D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。
A、50~100B、80~150C、25~50D、15~255．建筑物的设计使用年限为50年，适用（）。
A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。
A、0.5小时，难燃烧体B、1小时，难燃烧体C、0.5小时，非燃烧体D、1小时，非燃烧体7．大型门诊楼属于（）工程等级。
A、特级B、一级C、二级D、三级8．模数60M的数值是（），经常用于（）。
A、60mm，构件截面或缝隙B、600mm，门窗洞口C、6000mm，柱距或开间D、60000mm，建筑总尺寸9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。
A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。
A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11．下列选项中，不是建筑剖面图所表达的内容的是（）。
A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12．基础埋深不得过小，一般不小于（）。
A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。
《建筑识图与构造》复习题一、判断题(X ) 1、建筑设计包括初步设计、技术设计和施工图设计三个阶段。
除大型、特殊的建筑外，仅两个阶段：初步设计---方案图和施工图设计---施工图(J ) 2、公共建筑及综合性建筑总高度超过24m者为高层，超过100m为超高层建筑。
住宅按层数分(X ) 3、施工图阶段才应绘制建筑总平面，主要是确定建筑的建造位置。
各阶段均要总平面图(X ) 4、住宅建筑按层数划分，其中3〜6层为多层，10层以上为高层。
1~3层为低层，4~6层为多层，7~9层为中高层，10层以上为高层，100米以上为超高层(J ) 5、对于大多数民用建筑而言，日照是确定房屋正面间距的主要依据。
D=H0Xcot h D为日照间距H0为前栋建筑计算高度(前排檐口与后排低层窗台高差) h为冬至日太阳高度角(X ) 6、根据《建筑设计防火规范》，高层建筑的耐火等级分为四级。
高层只有一级和二级，没有三、四级(J ) 7、按照国家有关规定，普通住宅的层高，以2.8米为宜。
住宅净高不低于2.4米，层高不高于2.8米(J ) 8、《建筑模数协调统一标准》中规定，基本模数以1M表示，数值为100mm。
模数符号为M，1M=100mm(J ) 9、风玫瑰图表明了 1个地区1年中不同风向出现的频率，甚至包括夏季主导风向。
风玫瑰图表示某一地区的风向频率，包括全年、冬季、夏季(J ) 10、如建筑物设有散水构造，可以在建筑底层平面图中看到。
(J ) 11、楼梯平台的宽度应大于或等于梯段宽度。
平台净宽不小于梯段净宽，且不小于1.2米(X ) 12、建筑平面图可作为分层、砌筑内墙、铺设楼板等工作的重要依据。
平面图无法作为分层依据，分层数据体现在剖面图、立面图(X ) 13、在施工图阶段，建筑设计包括照明设计、给排水设计。
照明设计、给排水设计属设备专业设计(J ) 14、建筑立面图主要表达建筑物体型和外貌，以及外分构件的形状,位置和相互关系。
一、单选题（每题1分共35分）1.结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为( B )。
A. 砌体结构B．框架结构C. 板墙结构D. 空间结构2.组成房屋的构件中，下列既属承重构件又是围护构件的是．AA. 墙、屋顶B. 楼板、基础C. 屋顶、基础D. 门窗、墙3.竖向承重构件为砖墙或砖柱，水平承重构件采用钢筋混凝土楼板、屋顶板，此种建筑结构称为( b )。
A. 砌体结构B.框架结构C. 板墙结构D. 空间结构4.模数60M的数值是，经常用于。
( C )A．60mm，构件截面和缝隙B．600mm，门窗洞口C. 6000mm，柱距或开间D. 60000mm，建筑总尺寸5.模数3M的数值是，经常用于。
( a )A．300mm，建筑跨度和缝隙尺寸 B.300mm，门窗洞口和柱距C. 3000mm，柱距或开间D. 3000mm，大型建筑的跨度和进深6.建筑物最下面的部分是（ C ）A. 地基B. 首层地面C. 基础D. 首层墙或柱7.当地下水的常年水位和最高水位处在地下室地面标高时，需要对地下作防潮气处理。
（ C ）A. 以上；墙体和地坪B.以上；地坪C. 以下；墙体和地坪D.以下；墙体8.基础埋置深度不超过（ B ）时，叫浅基础。
A . 500mmB . 5m C. 6m D . 5.5m9.按所用材料和受力特点，基础分为刚性和柔性两类，( c )属于刚性基础。
A．钢筋混凝土板式基础和砖基础B．钢筋混凝土板式基础和条形基础C．砖基础和混凝土基础D．钢筋混凝土条形基础和砖基础10.以下分类是按基础的材料受力特点分类的是( a )。
A．筏板基础、独立基础、条形基础B．刚性基础、柔性基础C．砖基础、条石基础、混凝土基础D．端承桩基础、摩擦桩基础11.锥形基础最薄处高度不小于，基础垫层厚度和混凝土强度分别不低于。
A．150mm;80mm厚和C15 B．200mm;100mm厚和C15 C．200mm;100mm厚和C20 D．250mm;100mm厚和C2012.属于柔性基础的是（ b ）A．混凝土基础B．钢筋混凝土基础C．毛石基础D．砖基础13.钢筋混凝土过梁，两端支承在墙上的长度不少于（d）A .180mmB .200mmC .120mm D．240mm14.钢筋混凝土圈梁断面高度不宜小于（d ）A . 180mmB . 200mm C. 60mm D．120mm15.散水的宽度应比房屋挑檐宽外缘多出（c ）A . 300mmB . 600mmC . 200mm D．240mm16.纵墙承重的优点是( c )。
