八通道热电偶采集模块(热电偶,电压,电流)说明书

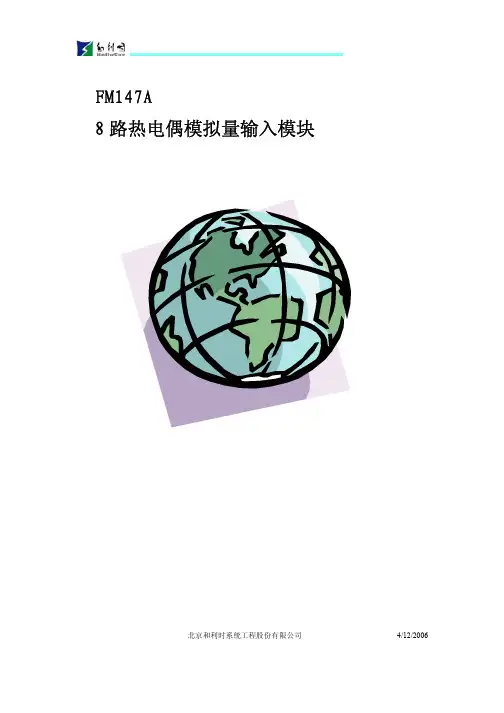

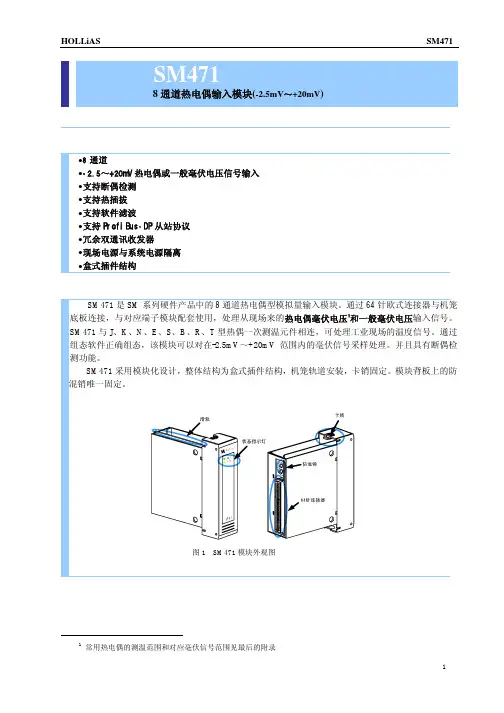

硬件产品手册北京和利时系统工程股份有限公司 4/12/2006FM147A8路热电偶模拟量输入模块目录1FM147A模块的基本说明 (1)1.1 简介 (1)1.2 组成 (1)1.3 特点和功能 (2)2原理说明 (2)3使用说明 (4)3.1状态指示灯说明 (4)3.2底座端子接线说明 (5)3.2.1 底座接线端子的定义 (5)3.2.2热电偶信号或毫伏电压信号接线说明 (6)4技术指标 (7)5温度补偿方法 (8)6附录 (10)热电偶温度测量范围 (10)HollySys块式I/OHollySys 1表1-1 FM147A 的采样信号范围 序号 信号范围 1 -5～+75mV 2 -5～+35mV 3 0～+78.125mV 4 0～+39.0625mV FM147A八路热电偶模拟量输入模块1 FM147A 模块的基本说明1.1 简介FM147A 型模块是智能型8路热电偶模拟量输入模块，是HollySys 公司采用目前世界上先进的现场总线技术(ProfiBus-DP 总线)而新开发的工业现场级热电偶模拟量输入模块。

通过与配套的底座FM131A 连接，用于处理从现场来的热电偶毫伏电压1和一般毫伏电压输入信号。

FM147A 作为ProfiBus-DP 的从站通过ProfiBus-DP 总线把采集到的信号及相关诊断信息上传到ProfiBus-DP 的主站。

它是智能型的现场总线产品，是构成HollySys 公司的MACS TM 系统的通用I/O单元的一种。

FM147A 与J 、K 、N 、E 、S 、B 、R 、T 型热偶一次测温元件相连，可处理工业现场的温度信号。

由于它的测量信号范围可达-5mV ，因此可以采样一定范围的负温。

通过组态软件正确组态，该模块可以对在-5mV ～+78.125mV 范围内的线性毫伏信号采样处理。

因此它使用范围广、功能全面。

1.2 组成FM147A 模块由8路双端输入型TC 模拟输入板、I/O 通用型智能处理板和外壳结构件组成。

ZH-T08TC8路热电偶温度测量模块使用说明书(V2.1)1、概述本模块采用高精度32位AD芯片+ARM32位工业级MCU，精度高，抗干扰好。

支持B、C、E、J、K、N、R、S、T九种热电偶型号测温，自由配置，可广泛用于各种温度测量场合。

本模块可以用RS232或RS485，以及以太网做为通信接口，当采用RS232或RS485时，模块可以测量8路热电偶温度；当采用以太网接口时，模块可以测量6路热电偶温度。

可灵活自选Modbus-RTU或Modbus-TCP工业通信协议，与各种组态屏、工控软件以及模组进行可靠通信。

具有以下特点：✧具有宽电源供电9-36V。

✧32位高精度AD高分辨率，误差≤±0.1℃（热电偶为K型时的采样误差，排除热电偶本身误差后的数值）。

✧支持B、C、E、J、K、N、R、S、T多种热电偶温度传感器。

✧采样周期具有340ms,500ms,800ms,1500ms四种速率可设置。

✧具有奇校验、偶校验、无校验、2停止位等多种通讯格式可自由设定。

✧具有℃(摄氏度)与℉(华氏度)两种温度单位的数据寄存器可自由读取。

✧热电偶输入与电源、通讯隔离，可靠性高。

2、产品主型号ZH-T08TC-14N18路测温，RS485+RS232接口；ZH-T06TC-34N16路测温，以太网接口；3、性能指标量程范围：热电偶型号范围B型50~1700℃C型0~2320℃E型-200~900℃J型0~750℃K型-200~1250℃N型-270~1300℃R型0~1450℃S型0~1450℃T型-200~350℃精度误差(K型热电偶)：此误差为排除热电偶本身误差后的采样误差。

误差采样速率误差采样速率±0.1℃1500ms±0.3℃500ms±0.1℃800ms±3℃340ms 支持测温传感器类型：B、C、E、J、K、N、R、S、T（可自由配置）；分辨率：0.1℃；工作温度：-40℃～+70℃；温度漂移：≤±5ppm/℃；数据更新时间：可自主选择340ms,500ms,800ms,1500ms(默认)4种刷新时间；隔离耐压：>1500V DC；辅助电源：+9V～+36VDC；额定功耗：<0.5W；输出接口：有一个可跳线选择RS485或RS232的接口，和一个独立的以太网接口，这两个接口可选配一个或两个同时选配；通讯协议：Modbus-RTU或Modbus-TCP通讯协议可配置；通讯波特率：4800、9600、19200、38400、57600、115200bps；数据格式：8个数据位，可自由配置无校验/奇校验/偶校验、1位停止位/2位停止位；外观尺寸：115*90*40mm；RS485口出厂参数:地址为1号,波特率9600,无校验,8个数据位，1个停止位;RJ45网口出厂参数:TCP server模式，IP:192.168.2.7,端口号:20108;网页登录用户名:admin,登录密码:admin;4、外形尺寸图5、端子接线定义图5.1拨码开关配置与通讯接口配置说明PCB上的拨码开关可以定义硬件地址，如下：表1拨码开关位功能详情第8位保留无效第7位保留无效第6位设备地址设置置ON时，采用MODBU协议可更改的软件设备地址；置非ON时，开关第5位至第1位对应设置设备地址bit4至bit0(单位：mm)位（bit7至bit5默认为0)第5至1位地址Bit4至Bit0位第6位置非ON 时，对应设备址址Bit4--Bit0，举例如下：Bit4=OFF ，Bit3=OFF ，Bit2=OFF ，Bit1=OFF ，Bit0=ON ，地址为1Bit4=OFF ，Bit3=OFF ，Bit2=OFF ，Bit1=ON ，Bit0=OFF ，地址为2Bit4=OFF ，Bit3=OFF ，Bit2=OFF ，Bit1=ON ，Bit0=ON ，地址为3。

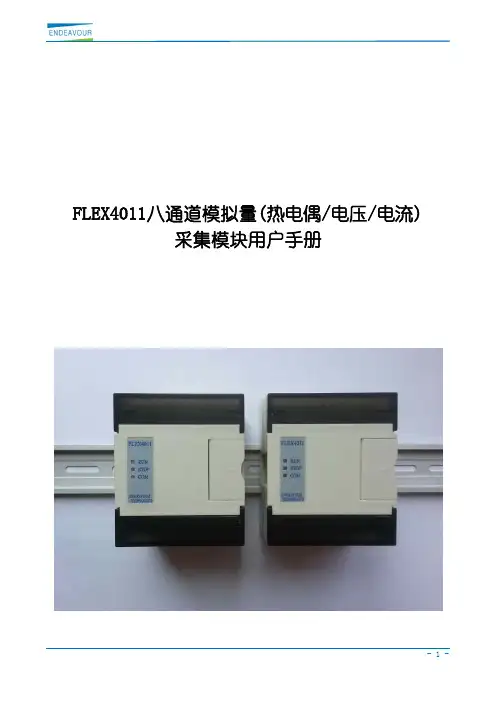

FLEX4011八通道模拟量(热电偶/电压/电流)采集模块用户手册目 录1 产品介绍 (3)2 电气连接及安装 (5)3 通讯协议 (9)3.1 Modbus RTU/ASCII通信协议 (9)3.1.1 Modbus寄存器地址映射 (9)3.1.2 读取数据以及处理 (13)3.2 ADAM研华通信协议 (16)3.2.1 研华通信协议命令 (16)3.2.1.1 读取单通道的数据命令 (16)3.2.1.2 读取所有通道的数据命令 (18)3.3 ASCII码对照表 (20)4 设置软件使用说明 (20)4.1 设置软件与处于设置状态的模块通信 (20)4.2 串口通信参数如何设置 (23)5 使用串口调试软件读取数据 (24)5.1 Modbus-RTU通信协议 (24)5.2 ADAM研华通信协议 (24)附录A (26)A.1 模拟量数据格式 (26)A.2 模拟量输入范围 (26)1 产品介绍FLEX-4011热电阻采集模块是FLEX-4000系列智能测控模块之一，广泛应用于温度测量的工业场合，提供了多种热电偶信号的采集以及转换，线性处理并转换成线性化的数据值，经RS-485 总线传送到控制器。

FLEX-4011具有八个测量通道，可连接J, K, T, E, R, S, B, N, C, D, G, L, U等多种规格热电偶进行测量。

模块内部各处理单元之间提供了高于1500V 的电气隔离，有效的防止模块因外界高压冲击而损坏，为工厂自动化以及楼宇自动化提供了高效的解决方案。

模块主要特点如下：· 八通道模拟量(热电偶/电压/电流)输入· 可由软件设置传感器的类型以及模块参数· 支持多种标准的热电偶· 宽电压范围输入(18-36V DC)，功耗低· RS-485网络连接，支持Modbus RTU/ASCII协议· 内置看门狗，运行稳定可靠· 外部供电/RS485通讯/模拟量输入之间3000V电气隔离· 宽温度范围运行· 安装方便，标准导轨卡装或螺钉固定2 电气连接及安装端子说明图2 接线端子拨码开关模块具有一个10位的拨码开关，说明如下。

J型热电偶采集模块使用说明一.概述8通道模拟量热电偶信号混合型采集模块,采用最新技术和进口原装芯片.具有精度高,性能稳定,抗干扰强，隔离，高速经济的特点,能在恶劣环境下运行. RS485接口,支持Modbus RTU ,DECON标准协议,停止位和波特率随意设置，是PLC控制系统扩展热电偶采集的最佳选择.可以直接连接PLC、DCS 以及国内外各种组态软件（亚控组态力控组态MCGS等等）。

二.技术指标型号：TDAM7018 通道数： 8通道信号类型：K，J，E，R，S，N,T,B,钨铼（2000多度）等型热电偶,通过软件设置各通讯输入类型电流采集范围:±20mA, 0-20 mA, 4-20Ma电压采集范围:±1000mV或±10V ±5V,±100mV,±500mV, ±1V精度：0.1级 分辩率: 24位 扫描周期：100ms采样频率：AD采样频率每通道1000次/秒，数据刷新3次/秒通讯接口：RS485接口.光电隔离，ESD保护.标准协议：MODBUS-RTU DECON协议工作电源：9-36VDC 功耗: 1.0W冷端补偿误差： <±1℃. 环境温度：温度-20～70℃相对湿度:≤85% RH 无凝结 通讯距离：1200米，可加中继延长安装方式：DIN35mm标准导轨卡装或螺钉固定.产品外观尺寸：100*70*26MM 含端子尺寸:120*70*26MM三．功能和特点z8路差分输入:提供高过压保护和传感器断线检测功能；抗干扰强隔离，高速经济,使用范围广.z采样频率： AD采样频率每通道1000次/秒，数据刷新3次/秒z通讯接口： RS485接口. 隔离电压： 3000 VDC.z RS485通信： 光电隔离，ESD保护.通信部分电源隔离，信号采用高速光耦光电隔离，使通信更稳定可过压过流保护，TVS管保护，全方位保护通信芯片！z标准协议： 支持DCON和Modbus RTU协议，停止位和波特率随意设置，是PLC控制系统扩展模拟量或热电偶采集的最佳选择.z业界独创1： 采用PT1000作为冷端补偿，冷端补偿温度精度更高，性能更稳定,模块内置测温元件，自动完成热电偶冷端温度补偿;z业界独创2: 唯一能采2000多度的钨铼型热电偶z热电偶输入过压保护：±220V. 输入阻抗： 20兆欧姆.z电源输入端: 具有直流滤波器功能，抗干扰能力强，适用于恶劣环境下运行.z50Hz与60Hz工频干扰抑制：CMR>120dB NMR>80dB.z接线端子: 插拔式端子;z软 件: 随货免费配送设置软件,功能更强大，一键搜索，再也不需烦琐的硬件跳线来实现 参数设置.z安 装: 35mm卡槽安装，装卸更灵活.并可垫起来安装(如下图)四.应用领域SMT行业温度数据监测 电子设备厂温度数据监测电子产品的温度数据监测 冷藏库温度监测仓库温度监测 药厂GMP监测系统环境监测 电信机房监测过程温度监测 啤酒生产空调监测 石油仪器设备机房环境监测工程 库房环境监测工程塑料机械设备数据监测 高校等做实验菜棚/养殖棚的温湿度监测….五. 所需配件：z转换器:RS232转485(有源/无源/USB转)z开关电源24V/2A 3A z传感器 z电脑。

KD AA: 全隔离信号(0.1秒采样)C: 通用隔离输入E: 4-20mA专用输入G: 单热电偶全隔离输入H: 单热电偶非隔离输入J: 隔离输入支持 10A电流输入K: 隔离输入(独立馈电接线)M: 标准信号(独立馈电接线)U: 单热电偶全隔离输入(热电偶专用插头)7-24V 6通道工作电源最大输入7-24V 12通道7-24V7-24V16通道16通道7-24V7-24V16通道6通道7-24V7-24V7-24V8通道8通道8通道RS485输出接口RS485RS485RS485RS485RS485RS485RS485RS485产品尺寸: 187(W)X34(H)mmX112(D)mm 导轨安装或桌面放置KD BA: 全隔离信号(0.1秒采样) B: 标准信号 (0.3秒采样)C: 通用隔离输入D: 经济型标准输入E: 4-20mA专用输入G: 单热电偶全隔离输入H: 单热电偶非隔离输入J: 隔离输入支持 10A电流输入7-24V7-24V6通道6通道工作电源最大输入7-24V7-24V6通道6通道7-24V7-24V6通道8通道7-24V7-24V8通道6通道RS485RS485输出接口RS485RS485RS485RS485RS485RS485产品尺寸: 93(W)X35(H)mmX121(D)mm 导轨安装或桌面放置KD CE: 4-20mA专用输入H: 单热电偶非隔离输入7-24V7-24V1通道1通道工作电源最大输入RS485RS485输出接口产品尺寸: 54(W)X32(H)mmX82(D)mm 导轨安装或桌面放置输入信号选型附表U: 单热电偶全隔离输入(热电偶专用插头)U注 C系列信号板与A系列信号功能接近,C系列信号板不支持NTC输入，不支持0-50V输入C系列热电偶冷端精度为正负0.1度，而A系列冷端精度则为正负0.5度(影响热电偶绝对误差)C系列信号板侧重于热电偶精度，而A系列侧重于兼容性，抗干扰能力区别不大，均为隔离差分186mm前视图后视图186mm34m mR S 485转U S B 通讯接口上图为了看清接线，USB 被放大了，非实物比例在电脑上按装U 盘里的驱动复制电脑在线监控系统到电脑上如果是无线模块,已接好线，分别插在仪表上与电脑上如果是布线的将仪表的485+接转换器直接将热电偶插头插入每个通道B A 24V (不分正负极)-485+模块供电CH01 CH02CH03 CH04CH05 CH06CH07 CH08热电偶插头热电偶插头0008050301ST E J K -200.0~1300.0-200.0~800.0-200.0~1000.0-200.0~400.0-50.0~1650.0输入代码SN 与信号类型接上电源，通过485通讯连接到电脑或PLC 或人机界面 连电脑时我们有配套的监控软件 一台电脑或人机界面可以接64个模块 每个模块可以设置不同的地址或波特率RS48安装软件在电脑上按装盘里的驱动341复制电脑在线监控系统到电脑上如果是无线模块,已接好线，分别插在仪表上与电脑上315转USB 通讯接口24RS 485转US B 通讯接口接仪表RS 485+接仪表RS 485-1台电脑可监控20台无纸记录仪，最大多可达255测试点仪表连接电脑后，扫描电脑二维码，可通过手机远程监控电脑监控软件免费，一台电脑需要一个可根据实际定制电脑上位机软件接仪表RS 485+接仪表RS 485-自定义通道名称及单位名称 上下限电脑报警查询数据只需0.1秒 高速而稳定同时显示所有通道曲线 曲线放大 坐标位移功能视频教程 高效而稳定的上位机软件研发费用至少在数百万元之上无疑给成长中仪器仪表厂商带来困惑;为此科顺仪器愿将上位机软件共享给仪器仪表厂商使用;软件可永久授权软件并提共源代码;具有完全自主知识产权;自绘数据显示控件, 自主研发实时数据库，极小体积;可导出EXCEL软件仅供我司仪器仪表用户免费使用，不支持第三方硬件商业授权主要面向仪器仪表厂商即仪器仪表厂商生产的仪表或采集模块使用我们的软件来监控商业授权提供三年以上技术支持，并提供驱动开发;商业授权提供10种硬件驱动开发，并提供软件所有源码;为我司模块提供量程上下限配置设置模块输入类型如 4-20mA 0-5V Pt100等模块误差修正功能等视频教程 读测量值功能码寄存器地址寄存器说明0400-151~16通道温度值数据类型INT16功能码寄存器地址寄存器说明数据类型读内部寄存器0300-15返回通道1-16mV 值INT160316-311~16通道温度值INT1603254仪表类型INT1603255环境温度INT160332-471~16通道传感器输入类型表INT160348-631-16通道传感器误差修正值INT160364-791~16通道K 型热电偶温度值INT160380-951~16通道E 型热电偶温度值INT160396-1111~16通道N 型热电偶温度值INT1603112-1281~16通道J 型热电偶温度值INT1603128-1431~16通道Wre 3-25热电偶温度值INT1603144-1591~16通道T 型热电偶温度值INT1603160-1751~16通道B 型热电偶温度值INT1603175-1911~16通道R 型热电偶温度值INT1603192-2071~16通道S 型热电偶温度值INT1603208-2231~16通道Wre 5-26热电偶温度值INT1603224-2401~16通道F2型热电偶温度值INT1603253通讯地址INT1603252波特率INT16通讯协议模块适用于标准Modbus RTU 通讯协议，仪表支持下文中所描述的功能码。

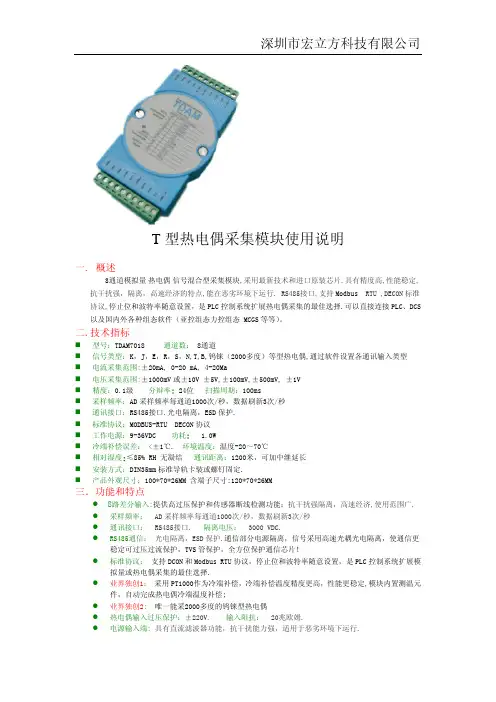

T型热电偶采集模块使用说明一.概述8通道模拟量热电偶信号混合型采集模块,采用最新技术和进口原装芯片.具有精度高,性能稳定,抗干扰强，隔离，高速经济的特点,能在恶劣环境下运行. RS485接口,支持Modbus RTU ,DECON标准协议,停止位和波特率随意设置，是PLC控制系统扩展热电偶采集的最佳选择.可以直接连接PLC、DCS 以及国内外各种组态软件（亚控组态力控组态MCGS等等）。

二.技术指标型号：TDAM7018 通道数： 8通道信号类型：K，J，E，R，S，N,T,B,钨铼（2000多度）等型热电偶,通过软件设置各通讯输入类型电流采集范围:±20mA, 0-20 mA, 4-20Ma电压采集范围:±1000mV或±10V ±5V,±100mV,±500mV, ±1V精度：0.1级 分辩率: 24位 扫描周期：100ms采样频率：AD采样频率每通道1000次/秒，数据刷新3次/秒通讯接口：RS485接口.光电隔离，ESD保护.标准协议：MODBUS-RTU DECON协议工作电源：9-36VDC 功耗: 1.0W冷端补偿误差： <±1℃. 环境温度：温度-20～70℃相对湿度:≤85% RH 无凝结 通讯距离：1200米，可加中继延长安装方式：DIN35mm标准导轨卡装或螺钉固定.产品外观尺寸：100*70*26MM 含端子尺寸:120*70*26MM三．功能和特点z8路差分输入:提供高过压保护和传感器断线检测功能；抗干扰强隔离，高速经济,使用范围广.z采样频率： AD采样频率每通道1000次/秒，数据刷新3次/秒z通讯接口： RS485接口. 隔离电压： 3000 VDC.z RS485通信： 光电隔离，ESD保护.通信部分电源隔离，信号采用高速光耦光电隔离，使通信更稳定可过压过流保护，TVS管保护，全方位保护通信芯片！z标准协议： 支持DCON和Modbus RTU协议，停止位和波特率随意设置，是PLC控制系统扩展模拟量或热电偶采集的最佳选择.z业界独创1： 采用PT1000作为冷端补偿，冷端补偿温度精度更高，性能更稳定,模块内置测温元件，自动完成热电偶冷端温度补偿;z业界独创2: 唯一能采2000多度的钨铼型热电偶z热电偶输入过压保护：±220V. 输入阻抗： 20兆欧姆.z电源输入端: 具有直流滤波器功能，抗干扰能力强，适用于恶劣环境下运行.z50Hz与60Hz工频干扰抑制：CMR>120dB NMR>80dB.z接线端子: 插拔式端子;z软 件: 随货免费配送设置软件,功能更强大，一键搜索，再也不需烦琐的硬件跳线来实现 参数设置.z安 装: 35mm卡槽安装，装卸更灵活.并可垫起来安装(如下图)四.应用领域SMT行业温度数据监测 电子设备厂温度数据监测电子产品的温度数据监测 冷藏库温度监测仓库温度监测 药厂GMP监测系统环境监测 电信机房监测过程温度监测 啤酒生产空调监测 石油仪器设备机房环境监测工程 库房环境监测工程塑料机械设备数据监测 高校等做实验菜棚/养殖棚的温湿度监测….五. 所需配件：z转换器:RS232转485(有源/无源/USB转)z开关电源24V/2A 3A z传感器 z电脑。

JMJK-8DH8通道高速总线采集模块长沙金码测控科技股份有限公司www 产品使用手册版本：V3.0修订日期：2023年4月版权声明 本文件所含信息归长沙金码测控科技股份有限公司所有，文件中所有信息、数据、设计以及所含图样均属长沙金码测控科技股份有限公司所有，未经书面许可，不得以任何形式（包括影印或其他方式）翻印或复制，间接或直接透露给外界个人或团体。

本仪器的安装、维护、操作需由专业技术人员进行，长沙金码测控科技股份有限公司对本产品拥有更改的权利。

长沙金码测控科技股份有限公司版权所有一. 简介1.1. 产品特点1.2. 技术参数1.3.产品说明1.4.产品的使用二. 接口定义及接线2.1. 接线说明2.2. 接口定义2.3. 总线传感器线缆连接说明三. 其它说明3.1.LED灯指示作用四. 维护保养五. 故障说明1112233334444目录 欢迎使用长沙金码测控科技股份有限公司的产品！您拥有金码传感器及其检测设备的同时，就标志着您掌握了最先进的工程检测手段和享有本公司的优质服务，使用本产品之前请详细阅读本说明书或来电垂询，谢谢！ JMJK-8DH型8通道高速总线采集模块，是一种多通道采集总线型传感器或总线型设备的自动化采集模块，完成总线型设备的的自动化测量。

配接的主要设备有位移计、测缝计、量水堰仪、静力水准仪、引张线仪、索力拾振模块等总线型传感器及设备。

本模块据内置微控制系统，具有自动识别本公司传感器的类型、根据不同类型对传感器传回的数据进行处理、存储传感器零点、读取传感器编号等功能。

同时，模块内置时钟，可用上位机软件对模块进行自动测量设置。

一、简介1：高速采集，采集速率可达到1Hz2：防静电防尘设计，适用于各种施工环境。

3：8通道可同步采集，最多可以连接24个总线型传感器。

4：便捷的接入本公司的自动化测试系统，轻松实现远程无人值守自动测量。

5：可远程升级产品固件，方便后期维护。

项目输入接口采集速率采集模式供电电压输出接口工作温度波特率工作湿度机械尺寸JMJK-8DH RS232数字信号输入＜=1Hz 连续采集与单次采集DC9V--DC18V（建议DC12V）RS485数字信号输出-20℃～70℃RS232通讯：115200 RS485通讯：96000%～95%RH 276mm×120mmm×45mm1.1.产品特点1.2.技术参数模块使用的主流程为：注意事项：1、进入配置模式后，方可对设备进行相应的参数配置，两次操作时间间隔不能超过300s，否则自动退出配置模式。

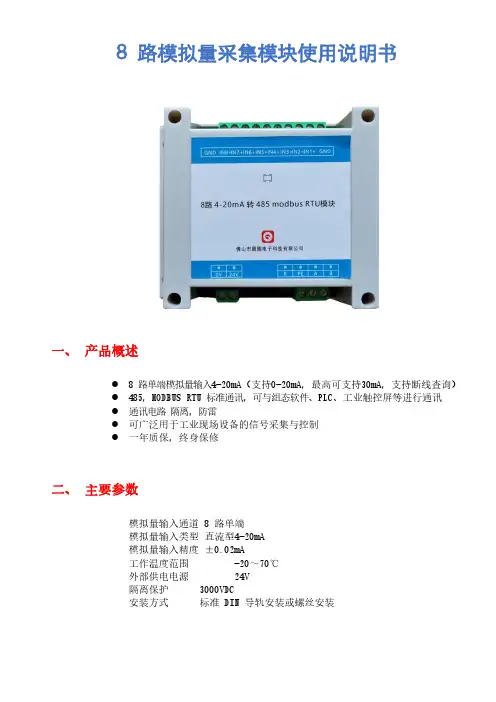

8路模拟量采集模块使用说明书一、产品概述●8路单端模拟量输入4-20mA（支持0-20mA，最高可支持30mA，支持断线查询）●485，MODBUS RTU标准通讯，可与组态软件、PLC、工业触控屏等进行通讯●通讯电路隔离，防雷●可广泛用于工业现场设备的信号采集与控制●一年质保，终身保修二、主要参数模拟量输入通道8路单端模拟量输入类型直流型4-20mA模拟量输入精度±0.02mA工作温度范围-20～70℃外部供电电源24V隔离保护3000VDC安装方式标准DIN导轨安装或螺丝安装三、接线说明四、通讯说明1.通讯参数说明（出厂值）：9600，N，8，12.模拟量采集信号采集命令发送010*********crc16（HEX 发送）本模块支持标准：modbus RTU读值功能码：0x3,0x4；写支持功能码：0x6，0x1024V 外部电源输入正极0V 外部电源输入负极A RS485A+B RS485B-PE RS485信号接地端（接大地防雷）RST 恢复出厂设置正端（RST和GND之间短接3秒即可恢复出厂值）GND 恢复出厂设置负端GND 信号地，1-8路模拟量输入负端IN1+第1路模拟量输入正端IN2+第2路模拟量输入正端IN3+第3路模拟量输入正端IN4+第4路模拟量输入正端IN5+第5路模拟量输入正端IN6+第6路模拟量输入正端IN7+第7路模拟量输入正端IN8+第8路模拟量输入正端GND信号地，1-8路模拟量输入负端参数说明9600波特率N(无校验)校验位8数据位1停止位五、地址分布：地址功能0-7（8路）4-20mA对应值（0-10000）8电源电压9内部参考源（可忽略）10-170-20mA对应值（0-20000）18断线标志位（bit0对应第一路）（bit1对应第二路）..*如果bit—on则为断线19-49备用50-578路ad值校准，初始值10000，如果检测值58校准电源电压59备用60通讯站号61波特率62奇偶校验选择63停止位选择波特率代码表2数值波特率0480019600219200338400校验位代码表3数值0默认0无校验1奇校验2欧校验停止位数值0默认01bit12bit。

8通道温度采集模块一.概述8通道模拟量热电偶信号混合型采集模块,采用最新技术和进口原装芯片.具有精度高,性能稳定,抗干扰强，隔离，高速经济的特点,能在恶劣环境下运行. RS485接口,支持Modbus RTU ,DECON标准协议,停止位和波特率随意设置，是PLC控制系统扩展热电偶采集的最佳选择.可以直接连接PLC、DCS 以及国内外各种组态软件（亚控组态力控组态MCGS等等）。

二.技术指标型号：TDAM7018 通道数： 8通道信号类型：K，J，E，R，S，N,T,B,钨铼（2000多度）等型热电偶,通过软件设置各通讯输入类型电流采集范围：±20mA, 0-20 mA, 4-20Ma电压采集范围：±1000mV或±10V ±5V,±100mV,±500mV, ±1V精度：0.1级 分辩率：24位 扫描周期：100ms采样频率：AD采样频率每通道1000次/秒，模块数据刷新3次/秒读取数据速度：Modbus协议波特率9600的情况下，读取一个模块数据需要的时间是40ms。

Modbus协议波特率15200的情况下，读取一个模块数据需要的时间是23ms。

DCON 协议波特率9600的情况下，读取一个模块数据需要的时间是56ms。

DCON 协议波特率15200的情况下，读取一个模块数据需要的时间是39ms。

通讯接口：RS485接口.光电隔离，ESD保护.标准协议：MODBUS-RTU DECON协议工作电源：9-36VDC 功耗: 1.0W最高额定电压： ±100V 是研华额定电压的2倍 (研华4018最高额定电压：±35V)电子开关耐压：≤220V交流 防浪涌等级：1.5KW冷端补偿误差： <±1℃. 环境温度：温度-20～70℃相对湿度：≤85% RH 无凝结 通讯距离：1200米，可加中继延长安装方式：DIN35mm标准导轨卡装或螺钉固定.产品外观尺寸：100*70*26MM 含端子尺寸:120*70*26MM三．功能和特点z8路差分输入:提供高过压保护和传感器断线检测功能；抗干扰强隔离，高速经济,使用范围广.z采样频率： AD采样频率每通道1000次/秒，模块数据刷新3次/秒z通讯接口： RS485接口. 隔离电压： 3000 VDC.z RS485通信： 光电隔离，ESD保护.通信部分电源隔离，信号采用高速光耦光电隔离，使通信更稳定可过压过流保护，TVS管保护，全方位保护通信芯片！z标准协议： 支持DCON和Modbus RTU协议，停止位和波特率随意设置，是PLC控制系统扩展模拟量或热电偶采集的最佳选择.z业界独创1： 采用PT1000作为冷端补偿，冷端补偿温度精度更高，性能更稳定,模块内置测温元件，自动完成热电偶冷端温度补偿;z业界独创2: 唯一能采2000多度的钨铼型热电偶z热电偶输入过压保护：±220V. 输入阻抗： 20兆欧姆.z电源输入端: 具有直流滤波器功能，抗干扰能力强，适用于恶劣环境下运行.z50Hz与60Hz工频干扰抑制：CMR>120dB NMR>80dB.z接线端子: 插拔式端子;z软 件: 随货免费配送设置软件,功能更强大，一键搜索，再也不需烦琐的硬件跳线来实现 参数设置.z安 装: 35mm卡槽安装，装卸更灵活.并可垫起来安装(如下图)四.应用领域SMT行业温度数据监测 电子设备厂温度数据监测电子产品的温度数据监测 冷藏库温度监测仓库温度监测 药厂GMP监测系统环境监测 电信机房监测过程温度监测 啤酒生产空调监测 石油仪器设备机房环境监测工程 库房环境监测工程塑料机械设备数据监测 高校等做实验菜棚/养殖棚的温湿度监测….五. 所需配件：z转换器:RS232转485(有源/无源/USB转)z开关电源24V/2A 3A z传感器 z电脑。

C-1The TC-08 thermocouple data acquisition module is designed to measure a wide range of temperatures using any thermocouple that terminates in a miniature size thermocouple connector. Additionally the TC-08 can also measure other sensors using a ±70 mV range. Featuring built-in cold junction compensation (CJC), the TC-08 has an effective measuring range of -270 to 1820°C (the actual temperature range depends on the thermocouple type being used).The TC-08 can be used with thermocouple types J, K, T, E, R, S, B and N and outputs can be viewed in degrees F, C or mV. The unit is accurate to 0.2 percent ±0.5 degrees C and has a resolution of better than 0.1 degrees C for most thermocouple types.U M easures from -270 to 1820°C (-454 to 3308°F)U A ccepts Thermocouple Types J, K, T, E, R, S, B and NU A utomatic Cold Junction CompensationU H igh Accuracy and ResolutionU M ultiple Units Can Be Run On a Single PCU 10 Readings Per SecondU W indows Software Included: TC-08 Recorder and TC-08 PlayerU USB InterfaceThe TC-08 connects to the USB port of a Windows based PC and enables the host PC to automatically detect the TC-08 avoiding the need for any complex setup procedures. The USB connection also allows the TC-08 to be powered directly by the USB bus eliminating the need for an external power supply and making the TC-08 ideal for measuring temperatures both in the lab and in the field.The TC-08’s USB connectivity allows up to 20 TC-08 USB data acquisition modules to be used simultaneously on one PC making the TC-08 ideal for use as a large multi-channel temperature acquisition system with a cost per channel significantly lower than other systems of this size.The low conversion time of the TC-08 means up to 10 temperature measurements can be taken every second, while the high (20 bit) resolution ensures that the TC-08 can detect minute changes in temperature.Eight Channel USB Thermocouple Data Acquisition ModuleTC-08With the TC-08 thermocouple data acquisition module your measurements can be made both fast and accurately. Simply plug the TC-08 into a USB port on your computer, connect your thermocouples, and you are ready to measure temperatures. With the included TC-08 Recorder software, you can configure multiple (USB) TC-08s, set the sampling interval from 0.1 seconds to several hours and set the maximum number of readings. You can also tell TC-08 Recorder what to do once the thermocouple readings have been taken - either: Stop; Repeat Immediately (start again); Scroll (oldest recordings disappear); or Repeat After Delay (where the delay is set by the user). Mathematical operations can also be performed on the thermocouple outputs: for example to output one temperature relative to ing the TC-08 Recorder software, data can be viewed in a spreadsheet and/or in a graph as it is being recorded. Data collected from previous recordings can alsobe viewed in the TC-08 Player.TC-08, shown with 5SRTC-TT-K-24-36 thermocouples, package of 5, both shown smaller than actual size.C-2c Specifications Number of Channels: 8Conversion Time: 100 ms (thermocouple and cold junction compensation)Temperature Accuracy: Sum of ±0.2% of reading and ±0.5°C Voltage Accuracy: Sum of ±0.2 % of reading and ±10 µV Overload Protection: ±30V Maximum Common Mode Voltage: ±7.5VInput Impedance: 2 M ΩI nput Range (Voltage): ±70 mV Resolution: 20-bits Noise Free Resolution: 16.25-bits Thermocouple Types:B, E, J, K, N, R, S, T Input Connectors: Miniature thermocouple Output Connector: USB cable supplied 1.8 m (6')PC Connection: USB 1.1Power Supply: From USB port Dimensions: 201 x 104 x 34 mm (7.91 x 4.09 x 1.34")Included Software: TC-08 Recorder and PlayerPC REqUIREMENTSProcessor:Pentium classprocessor or equivalent Memory: 32 MB minimumDisk Space: 10 MB minimumOperating System:32-bitor 64-bit versions of WIN XP (SP2 or above)/VISTA/WIN 7Ports:USB 1.1 or USB 2.0compliant port. Must be connected direct to the port or a powered USB hubOrdering Example: TC-08 8-channel thermocouple data acquisition module.TC-08 Windows software displays data in graphical or tabular formatTC-08, shown with 5SRTC-TT-K-24-36 thermocouples, package of 5, both shown smaller than actual size。

WK8H温控模块说明书1．1．产品特点WK8H温度控制模块集成了8路温度采集、12路晶体管开关量输出(8路控温输出，4路自由输出)。

具有PID，自整定，手动输出，上位机控制等多种控制方式，能方便灵活的组成各种温控系统。

该产品可用于各种需要温度控制的场合，特别适合于与PLC，触摸屏组成一体化控制系统或与计算机组成分布式控制系统。

WK8H温控模块连接八路热电偶温度传感器，开关量输出口以PWM方式直接驱动继电器，通过继电器接通或断开加热器，实现控温。

8个控温输出除用于控温外，还可以作为自由输出点由上位机控制，其余4路也可以由上位机单独控制。

WK8模块通过RS-485总线接口和主设备相连，主设备可以是计算机和PLC等控制器，也可以是通用人机界面设备（例如触摸屏，文本显示器）。

WK8H温控模块支持MODBUS-RTU通讯协议。

本产品的特点如下：1、1、采用32位处理器，运算能力强大，控制算法先进。

2、2、采用16位Σ-△ AD，采样精度高，并能有效抑制工频干扰。

3、3、具有多种控制方法，包括：PID控制、手动控制、上位机控制。

具有PID自整定功能。

4、4、使用隔离DC-DC变换器，隔离热电偶输入和开关量输出接口，抗干扰能力强。

3、3、模块内置测温元件，软件完成热电偶冷端温度补偿。

4、4、热电偶输入加有完善的保护电路。

5、5、电源监视电路和看门狗电路，保证恶劣环境下可靠运行。

2．2．技术指标1、传感器：K，J，E，N，R，S，T型热电偶2、路数：8路3、分辨率：0.1℃4、电路精度：±0.2℃5、冷端补偿误差： <±2℃6、6、50Hz与60Hz工频干扰抑制：CMR>120dB NMR>80dB7、7、热电偶输入过压保护：±24V8、开关量输出：12路集电极开路输出，每路最大电流200mA9、通讯接口：RS485，波特率可选1200-115200，通信地址可选 1-5910、供电电源：24V11、功耗：< 3W12、环境温度: 0℃～60℃13、相对湿度：< 85%无凝结3．外型尺寸与安装图1为模块底部外型装配图，外型尺寸为145×90×40（单位mm），模块装配在工业标准导轨上。

DB-8AK MODBUS-RTU 8通道热电偶采集模块技术资料◆产品用途用于可编程控制器（简称PLC）、DCS、计算机等控制、数据采集，热电偶温度数据采集信号的扩展。

◆主要特点MODBUS_RTU RS－485通讯方式；8通道12BIT（16BIT为增强版）热电偶输入方式；8通道独立隔离输入。

波特率1.2K-115.2K 可调，有发送、应答指示灯；模拟信号和通讯网络相互隔离，电源反接保护；校验方式可用组态软件设置。

◆详细参数工作电压DC9-DC30（推荐24V）输入接口8通道K分度热电偶功率消耗DC24V/200MA适用服务所有带自由通讯口PLC和计算机地址设置拨码开关设置（0-127）刷新速度>20ms通讯速率 1.2KBps～115.2kbps可调15～30V/3～6.1mA 外形尺寸长120mm×宽80mm×高63mm通讯格式8位数据位，校验位可调（无，奇，偶）重量不含包装约0.32Kg通讯方式两线RS－485 安装方向标准U型导轨安装传送距离<1200M 工作温度－10 ～+55℃；工作湿度35 ~ 85%（不结露）；◆产品介绍符合MODBUS-RTU从站RS485组网方式；▲DB-8AK模块参数设置：主要参数为模块MODBUS从站地址、模块通讯波特率、模块通讯校验方式、模块做MODBUS主还是从、以及通道输出数据选择。

前两个参数是通过模块硬件拨码开关来设置，最后一个参数是通过迅诺组态软件来设置。

DB-8AK出厂参数设置为地址01H，波特率为9.6Kbps、8位数据位、偶校验、8通道均温度数据输出。

●联网方式：▲PLC＋485通讯方式：例如三菱PLC＋485-BD、S7- 200自带RS485自由通讯口；▲计算机组态软件＋转换器通讯方式：选择232转485通讯模块，并插入台式计算机串口，如果是笔记本就选择USB转485的设备；使用组态软件，例如组态王、MCSG 、力控、INTUCH等软件，选择驱动设备为MODBUS RTU。

UT-5508AD8通道AI/DI采集模块使用说明书版本日期作者审核者备注VER:012017.12.25一、产品概述UT-5508AD支持8通道AI、DI采集。

采用工业级单片机；使用国际品牌TI 的24位模数转换芯片，高精度基准源。

使用软件设置选择采集的模拟量信号电压或电流，无需外接电阻，使用方便；模块和上位机通过RS-485串行总线进行通讯，波特率由软件设置，具备一定的浪涌防护功能；广泛应用于通信、数据采集及控制系统。

二、产品技术参数◆工作电压：12-24V（DC）◆工作电流：100mA@12Vmax◆工作湿度：5~95%◆工作温度：-40~+85℃◆储存温度：-40~+85℃◆采样频率：25HZ（全通道）◆分辨率：24位◆采集精度：0.5%◆输入通道：单端8通道（差分4通道）◆输入阻抗：电压50KΩ，电流120Ω◆通讯方式：RS-485◆波特率：1200-115200(bps)◆通讯协议：MODBUS-RTU◆雷击浪涌：电源：差模1KVRS-485：600W防护◆量程范围：差分输入：电压±10V单端输入：电压0-10V，电流0-20mA三、指示灯PWR:红色，电源指示灯。

供电正常是长亮TXD:绿色，发送指示灯。

当模块对外发送数据时，指示灯亮；发送完成熄灭RXD:黄色，接受指示灯。

当模块接收外部数据时，指示灯亮；接收完成熄灭四、引脚信息引脚号引脚名称引脚说明引脚号引脚名称说明1AGND DI输入低11AGND DI输入低2AGND DI输入低12VIN7输入通道73VIN1输入通道113VIN6输入通道64VIN0输入通道0145V DI输入高55V DI输入高15VIN5输入通道565V DI输入高16VIN4输入通道47DATA+485_A175V DI输入高8DATA-485_B18VIN3输入通道39+VCC电源正极19VIN2输入通道210GND电源负极20AGND DI输入低五、代码表5.1寄存器地址保存寄存器（支持03,06,16功能码）：寄存器地址寄存器说明40001(R/W)通道1模拟量输入模式40002(R/W)通道2模拟量输入模式40003(R/W)通道3模拟量输入模式40004(R/W)通道4模拟量输入模式40005(R/W)通道5模拟量输入模式40006(R/W)通道6模拟量输入模式40007(R/W)通道7模拟量输入模式40008(R/W)通道8模拟量输入模式45001(R/W)高阀值（16位有符号数）（后面有说明）45002(R/W)低阀值（16位有符号数）45003(R/W)MODBUS地址45004(R/W)波特率只有通道选择为电压差分输入的时候才有-8388607对应负满量程，作为单端电压或单端电流输入的时候,读值最低为0不会出现负值。

8-Channel Thermocouple Input Ethernet Data Acquisition ModuleOM-NET-TCU E ight 24-Bit DifferentialThermocouple Inputswith ThermocoupleChannel-to-Host IsolationU4 Samples/Sec ChannelMaximum Sample RateU T wo Integrated ColdJunction Compensation(CJC) SensorsU O pen ThermocoupleDetectionU8 Digital I/O IsolatedFrom ThermocoupleInputs and HostU D igital Outputs Have±24 mA Drive Capabilityand are Configurable asThermocouple AlarmsU10/100 Ethernet InterfaceThe OM-NET-TC thermocouple input data acquisition moduleoffers high-accuracy temperature measurement with an Ethernet interface. The device offers thebest value per channel and thebest possible accuracy becausethe accuracy of the internal measurement electronics exceeds the accuracy specifications ofthe thermocouple sensors. TheOM-NET-TC is functionally equivalent to an OMEGA TM OM-USB-TC module (USB interface to computer) which makes application migration very easy.Ethernet InterfaceThe OM-NET-TC has a built-in high-speed communication port. Users can remotely access and configure the device with software over the Internet.Thermocouple Input Connect up to eight differential thermocouple (TC) input channelsto the OM-NET-TC. The OM-NET-TC supports a maximum sample rate of 4 S/s per channel, and thermocouple types J, K, T, E, R, S, B and N. Thermocouple types are software-selectable per channel. Cold-JunctionCompensationThe OM-NET-TC has twohigh-resolution cold-junctioncompensation (CJC) sensors (oneper four thermocouple inputs).Open-ThermocoupleDetectionThe OM-NET-TC is equipped withopen-thermocouple detection(OTD) for all thermocouple inputchannels. With OTD enabled,users can monitor for broken ordisconnected thermocouple inputs.Digital I/OThe OM-NET-TC has eight digitalI/O channels that are electricallyisolated from the analog circuits.Each bit is individually configurablefor input or output. Data can betransferred at rates up to 5 kS/swhen the device and host areconnected by Ethernet to the samelocal network. Typical throughputis system-dependent. All DIOchannels are pulled high by defaultto 5V through 47 kΩ resistors witha jumper on the circuit board. Eachjumper configures the digital portfor pull-up or pull-down.Temperature AlarmsEach digital output can beoptionally configured as an alarmfor each thermocouple input.When an alarm is enabled, theoutput line associated with thealarm is driven to the appropriatestate determined by the alarmoptions and input temperature.Use the alarm outputs to control adevice or application that indicateswhen a temperature threshold hasbeen exceeded, or to indicate anopen thermocouple condition.Counter InputThe 32-bit event counter pincounts TTL pulses, and acceptsfrequency inputs up to 10 MHz.PowerThe OM-NET-TC requires externalpower from the 5V, 1A poweradapter (OM-NET-PS) includedwith the device.CalibrationThe OM-NET-TC is factory-calibrated using a NIST-traceablecalibration process. Specificationsare guaranteed for one year.For calibration beyond one year,Contact Omega and return thedevice for recalibration.OM-NET-TC shownsmaller than actual size.TracerDAQ Pro Strip Chartwith Measurements.TracerDAQ Strip Chart.Features ComparisonSoftwareThe OMB-NET -TC module ships with an impressive array of software, including the new TracerDAQ ®, a full-featured, out-of-the-box data logging, viewing, and analysis application. Driver support and detailed example programs are included for Universal Library programming libraries for Microsoft ® Visual Studio ® programminglanguages, and other languages, including DASYLab ®, and ULx for NI LabVIEW ® (comprehensive library of VIs and example programs compatible with 32-bit and 64-bit LabVIEW 2010 or later) and InstaCal TM installation, calibration and test utility-powerful solutions for programmers and nonprogrammers alike. These modules operate under Microsoft Windows ® VISTA/7/8/10 (32-bit and 64-bit) operating systems.The OMB-NET -TC data acquisition module is supplied with TracerDAQ software which is a collection of four virtual instrument applicationsused to graphically display and store input data and generate output signals:• S trip Chart—Log and graph values acquire from analoginputs, digital inputs, temperature inputs and counter inputs • O scilloscope—Display values acquired from analog inputs • F unction Generator—Generate waveforms for analog outputs• R ate Generator—Generate waveforms for counter outputs TracerDAQ PRO is an enhanced version of TracerDAQ and isavailable as a purchased upgrade (SWD-TRACERDAQ-PRO). A comparison of some of thefeatures included in TracerDAQ vs TracerDAQ Pro is shown below.Specifications(Typical for 25°C unlessotherwise specified) THERMOCOUPLE INPUTA/D Converter Type: Delta-SigmaA/D Resolution: 24-bitNumber of Channels: 8 differential channelsIsolation Between Any Thermocouple Input Channel and Digital/Chassis Differential Input Impedance: 40 MΩInput Current:O pen Thermocouple DetectDisabled: 1 nAO pen Thermocouple DetectEnabled: 65 nACommon Mode Rejection(f in = 50 Hz or 60 Hz): 110 dBNoise Rejection(f in = 50 Hz or 60 Hz): 75 dBSample Rate: 4 Hz max (per channel).The enabled thermocouple inputs arecontinuously converted at the maximumA/D converter rate. If channels areenabled and have an open thermocoupleconnection the sampling rate will be lower.. For best results, it is recommended to use electrically insulated thermocouples when possible.Measurement Sensitivity (SmallestChange in Temperature That Can Be Detected):Thermocouple Type J,K,T,E,N: 0.09°C Thermocouple Type R,S: 0.11°C Thermocouple Type B: 0.13°CWarm-Up Time: 20 minutes minOpen Thermocouple Detect Response Time: 1 sCJC Sensor Accuracy (0 to 45°C):±0.20°C typ, ±0.40°C maxDIGITAL I/ODigital Type: 5V TTL input/ CMOS outputNumber of I/O: One port of 8 bits, shared with temperature alarms Configuration: Each bit can be independently configured for input or outputPull-Up Configuration: All pins pulled up to 5V using 47 K resistors (default). Can be changed to pull-down using an internal jumperDigital I/O Transfer Rate (System-Paced): 100 to 5000 port reads/writes or single bit reads/writes per second typ, on local network. This is the typical throughput when the device and host are both connected by Ethernet to the same local network. The throughput can vary significantly, and typical throughput is not guaranteed if a wireless connection is involved or data is sent over the internetAlarm Functionality: Any combination of DIO bits may be configured to become outputs and go to defined values when an Ethernet connection with a host is established or lostPower On and Reset State: All bits are input unless the alarm functionality is enabled for themInput High Voltage Threshold: 2.0V min Input High Voltage Limit: 5.5V absolute maxInput Low Voltage Threshold: 0.8V max Input Low Voltage Limit: -0.5V absolute min, 0 V recommended minOutput High Voltage: 4.4V min(IOH = -50 μA), 3.76V min(IOH = -24 μA)Output Low Voltage: 0.1V max(IOL = 50 μA), 0.44V max (IOL = 24 μA) Power On and Reset State: Input TEMPERATURE ALARMS Number of Alarms: 8 (one per digitalI/O line)Alarm Functionality: Each alarm controls its associated digital I/O lineas an alarm output. When an alarm is enabled, its associated I/O line is setto output and driven to the appropriate state determined by the alarm options and input temperature. The alarm configurations are stored in non-volatile memory and loaded at power on Alarm Input Modes:• A larm when input temperature ≥T1,reset alarm when input temperature<T2• A larm when input temperature ≤T1,reset alarm when input temperature>T2• A larm when input temperature is <T1or >T2• T1 and T2 may be independently setfor each alarmAlarm Error Modes:• Alarm on temperature reading only• A larm on temperature reading oropen thermocouple error• A larm on thermocouple error onlyAlarm Output Modes:• D isabled, digital I/O line may be usedfor normal operation• E nabled, active high output (DIO linegoes high when alarm condition is met)• E nabled, active low output (DIO linegoes low when alarm condition is met)Alarm Latency: 1 second (Alarmsettings are applied when changedand at power-ON. Temperaturesare converted on enabled channelsand processed for alarm conditionsregardless of the communicationsconnectivity)COUNTERPin Name: CTRCounter Type: Event counterNumber of Channels: 1Input Type: Schmitt trigger, 47 kΩ pull-down to groundInput Source: CTR screw terminalResolution: 32 bitsSchmitt Trigger Hysteresis: 0.6V min,1.7V maxInput High Voltage Threshold: 1.9Vmin, 3.6V maxInput High Voltage Limit: 5.5Vabsolute maxInput Low Voltage Threshold: 1.0Vmin, 2.3V maxInput Low Voltage Limit: -0.5Vabsolute min, 0V recommended minInput Frequency: 10 MHz maxHigh Pulse Width: 50 ns minLow Pulse Width: 50 ns minMEMORYEEPROM: 4096 bytesPOWERExternal Power Supply: 5V, 1A (viaincluded AC adapter)Supply Current (Quiescent Current):177 mA typ (this is the total quiescentcurrent requirement for the device thatincludes the LEDs and does not includeany potential loading of the digital I/Obits or +VO terminalUser Output Voltage Range(Available at +VO Terminal): 4.40Vmin to 5.25V max, assumes suppliedAC adapter is usedUser Output Current (Available at+VO Terminal): 10 mA maxNETWORKEthernet ConnectionEthernet Type: 100 Base-TX,10 Base-TCommunication Rates: 10/100 Mbps,auto-negotiatedConnector: RJ-45, 8 positionCable Length:1 meter standard and upto 100 meters (328') maxAdditional Parameters: HP auto-MDIXsupportNETWORK INTERFACEProtocols Used: TCP/IP (IPv4 only), UDPNetwork Ports Used: UDP:54211(discovery), UDP:6234 (bootloaderonly), TCP:54211 (com¬mands)Network IP Configuration: DHCP + link-local, DHCP, static, link-localNetwork Name: E-TC-xxxxxx, wherexxxxxx are the lower 6 digits of thedevice MAC addressNetwork Name Publication: By NBNS(responds to b-node broadcasts,therefore only available on the localsubnet)NETWORK FACTORYDEFAULT SETTINGSFactory Default IP Address:192.168.0.101Factory Default Subnet Mask:255.255.255.0Factory Default Gateway: 192.168.0.1Factory Default DHCP Setting: DHCP+ link-local enabledNETWORK SECURITYSecurity Implementation: TCPsockets are not opened unlessapplication sends the correct PIN code(stored in non-volatile memory, may bechanged by user, default value 0000)Number of Concurrent Sessions: 1Vulnerabilities: TCP sequence numberapproximation vulnerabilityLED DISPLAYS AND THE FACTORY RESET BUTTON Factory Reset Button: Used to reset the network configuration settings to the factory default values.Power LED (Top) 4.2V <Vext <5.6V: On Vext <4.2V, Vext >5.6V: Off (power fault) Activity LED (Bottom): On when there is a valid host connection and blinks when a command is receivedEthernet Connector LEDs Left, Green: Link/activity indicator; on when there is a valid Ethernet link and blinks when network activity is detected.Right, Yellow: Speed indicator; on for 100 Mbps, off for 10 Mbps or no link. ENVIRONMENTALOperating Temperature Range:0 to 55°C max (32 to 131°F)Storage Temperature Range:-40 to 85°C max (-40 to 185°F) Humidity: 0 to 90% RH non-condensing maxScrew Terminal Connectors Connector Type: Screw terminalWire Gauge Range: 16 to 30 AWGMECHANICALDimensions:117.9 L × 82.8 W × 29.0 mm H(4.64 × 3.26 × 1.14")Weight: 0.4 kg (0.88 lb)Ordering Example: OM-NET-TC 8-channel thermocouple input Ethernet data acquisition module.OM-NET-TC shown smaller than actual size.。

HOLLiAS MACS -K系列模块2014年5月C版HOLLiAS MAC-K系列手册- K-TC01 8通道热电偶与毫伏输入模块使用说明书重要信息危险图标：表示存在风险，可能会导致人身伤害或设备损坏件。

警告图标：表示存在风险，可能会导致安全隐患。

提示图标：表示操作建议，例如，如何设定你的工程或者如何使用特定的功能。

目录1.概述 (1)2.接口说明 (4)2.1模块单元示意图 (4)2.2IO-BUS (4)2.3模块的防混淆设计 (4)2.4模块地址跳线 (4)2.5现场接口电路原理 (5)2.5.1连接热电偶信号 (5)2.5.2连接毫伏信号 (5)2.5.3热电偶和毫伏信号接线示意图 (6)3.状态灯说明 (8)4.功能说明 (10)4.1诊断功能 (10)4.2冷端补偿 (11)4.3冗余功能 (12)5.工程应用 (14)5.1底座选型说明 (14)5.2应用注意事项 (14)6.尺寸图 (16)7.性能指标 (17)K-TC018通道热电偶与毫伏输入模块1.概述K-TC01为K系列8通道热电偶与毫伏输入模块，最大测温范围为-270~1372℃。

模块既可以测量热电偶信号，也可以测量现场毫伏信号，支持K、E、J、S、R、B、N、T型热电偶和mV信号。

K-TC01模块支持带电热插拔，支持冗余配置，具有强大的过压保护功能，误接±10VDC不会损坏。

K-TC01模块具备完善断线、超量程诊断功能，面板设计有丰富的LED指示灯，除可显示模块电源、故障、通讯信息外，每个通道也有指示灯，可以方便指示各通道的断线、超量程等信息。

K-TC01模块每个通道可设置不同的滤波参数以适应不同的干扰现场。

配合主控制器的不同运算周期，可以根据不同工艺的需要组成可快可慢的控制回路。

K-TC01模块采用双冗余IO-BUS、双冗余供电工作方式，任意断一根IO-BUS，不会影响正常工作。

K-TC01模块采用了现场电源和系统电源分开隔离供电。
