中兴三层交换机常见维护

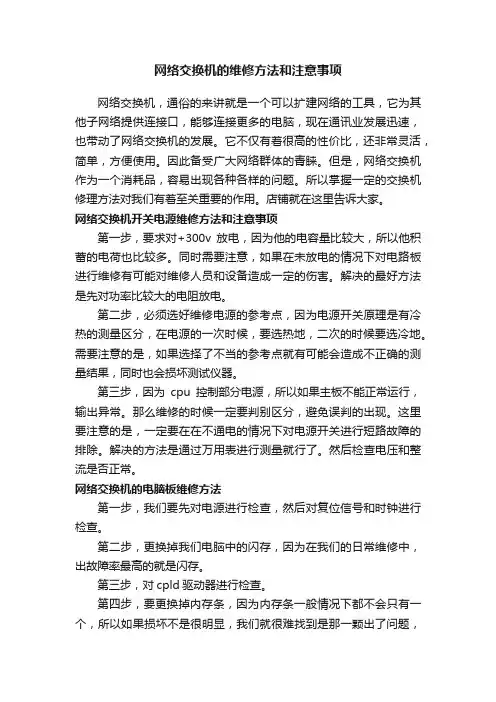

网络交换机的维修方法和注意事项网络交换机，通俗的来讲就是一个可以扩建网络的工具，它为其他子网络提供连接口，能够连接更多的电脑，现在通讯业发展迅速，也带动了网络交换机的发展。

它不仅有着很高的性价比，还非常灵活，简单，方便使用。

因此备受广大网络群体的青睐。

但是，网络交换机作为一个消耗品，容易出现各种各样的问题。

所以掌握一定的交换机修理方法对我们有着至关重要的作用。

店铺就在这里告诉大家。

网络交换机开关电源维修方法和注意事项第一步，要求对+300v放电，因为他的电容量比较大，所以他积蓄的电荷也比较多。

同时需要注意，如果在未放电的情况下对电路板进行维修有可能对维修人员和设备造成一定的伤害。

解决的最好方法是先对功率比较大的电阻放电。

第二步，必须选好维修电源的参考点，因为电源开关原理是有冷热的测量区分，在电源的一次时候，要选热地，二次的时候要选冷地。

需要注意的是，如果选择了不当的参考点就有可能会造成不正确的测量结果，同时也会损坏测试仪器。

第三步，因为cpu控制部分电源，所以如果主板不能正常运行，输出异常。

那么维修的时候一定要判别区分，避免误判的出现。

这里要注意的是，一定要在在不通电的情况下对电源开关进行短路故障的排除。

解决的方法是通过万用表进行测量就行了。

然后检查电压和整流是否正常。

网络交换机的电脑板维修方法第一步，我们要先对电源进行检查，然后对复位信号和时钟进行检查。

第二步，更换掉我们电脑中的闪存，因为在我们的日常维修中，出故障率最高的就是闪存。

第三步，对cpld驱动器进行检查。

第四步，要更换掉内存条，因为内存条一般情况下都不会只有一个，所以如果损坏不是很明显，我们就很难找到是那一颗出了问题，而且在维修中内存出现问题的概率是非常低的。

第五步，对电脑cpu进行更换，换掉cpu能在bga更换前可以先看一下故障是不是已经排除了。

因为有时候bga下面的锡球会因为剧烈的震动和外力原因造成故障。

最后如果故障还是不能够排除，再对bga进行更换。

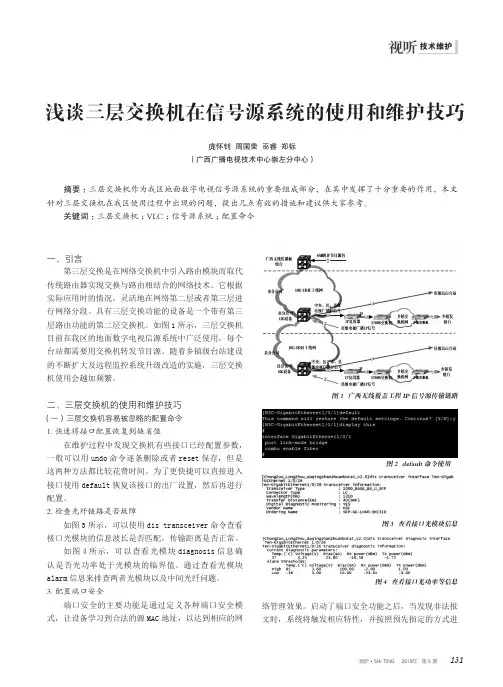

视听 • SHI TING 2019年 第 5 期131技术维护一、引言第三层交换是在网络交换机中引入路由模块而取代传统路由器实现交换与路由相结合的网络技术。

它根据实际应用时的情况，灵活地在网络第二层或者第三层进行网络分段。

具有三层交换功能的设备是一个带有第三层路由功能的第二层交换机。

如图1所示，三层交换机目前在我区的地面数字电视信源系统中广泛使用，每个台站都需要用交换机转发节目源。

随着乡镇级台站建设的不断扩大及远程监控系统升级改造的实施，三层交换机使用会越加频繁。

二、三层交换机的使用和维护技巧（一）三层交换机容易被忽略的配置命令1.快速将接口配置恢复到缺省值在维护过程中发现交换机有些接口已经配置参数，一般可以用undo 命令逐条删除或者reset 保存，但是这两种方法都比较花费时间。

为了更快捷可以直接进入接口使用default 恢复该接口的出厂设置，然后再进行配置。

2.检查光纤链路是否故障如图3所示，可以使用dis transceiver 命令查看接口光模块的信息波长是否匹配，传输距离是否正常。

如图4所示，可以查看光模块diagnosis 信息确认是否光功率处于光模块的临界值。

通过查看光模块alarm 信息来排查两者光模块以及中间光纤问题。

3.配置端口安全端口安全的主要功能是通过定义各种端口安全模式，让设备学习到合法的源MAC 地址，以达到相应的网络管理效果。

启动了端口安全功能之后，当发现非法报文时，系统将触发相应特性，并按照预先指定的方式进浅谈三层交换机在信号源系统的使用和维护技巧庞怀钊 周国荣 巫睿 郑标（广西广播电视技术中心崇左分中心）摘要：三层交换机作为我区地面数字电视信号源系统的重要组成部分，在其中发挥了十分重要的作用，本文针对三层交换机在我区使用过程中出现的问题，提出几点有效的措施和建议供大家参考。

关键词：三层交换机；VLC ；信号源系统；配置命令图4 查看接口光功率等信息图1 广西无线覆盖工程IP信号源传输链路图2 default命令使用图3 查看接口光模块信息132视听 •SHI TING 2019年 第 5 期技术维护行处理，既方便用户的管理又提高了系统的安全性。

网络设备日常维护指南介绍本文档提供了网络设备的日常维护指南，旨在帮助用户有效管理和维护网络设备，确保其正常运行和长期稳定性。

更新设备操作系统定期检查并升级设备操作系统以确保安全性和性能。

遵循制造商的指南和最佳实践来完成此操作。

定期检查设备硬件定期检查网络设备的硬件状况。

检查电源、风扇、电缆等，并确保一切正常运行。

如发现故障或异常情况，及时采取修复措施。

备份配置文件定期备份网络设备的配置文件。

这样，在设备出现故障或需要重置时，可以快速恢复配置并减少停机时间。

将备份文件存储在安全的位置并确保可靠性。

定期更换设备密码为了增加设备的安全性，定期更换设备的密码。

避免使用弱密码，并确保密码的复杂性。

建议采用定期更换密码的策略。

更新设备防病毒软件及时更新所使用的设备上的防病毒软件。

这将帮助保护网络设备免受恶意软件和病毒的攻击。

监控设备性能使用合适的监控工具来监控网络设备的性能。

监控设备的利用率、带宽使用情况等指标，以及检测任何异常或潜在问题的迹象。

定期清理设备定期清理设备，包括清除设备上的灰尘和杂物。

确保设备散热良好，避免过热引起故障。

网络设备日志分析定期分析和审查网络设备的日志记录。

这将帮助识别潜在问题和异常，并采取适当的措施来解决它们。

建立灾难恢复计划制定并实施网络设备的灾难恢复计划。

这包括备份设备配置、存储备份数据的位置，并指定备用设备等，以确保在灾难情况下快速恢复和减少业务中断。

以上是网络设备日常维护的一些基本指南，但请根据具体设备和环境的要求进行调整和扩展。

记住，保持设备的良好状态和安全性对于网络的正常运行至关重要。

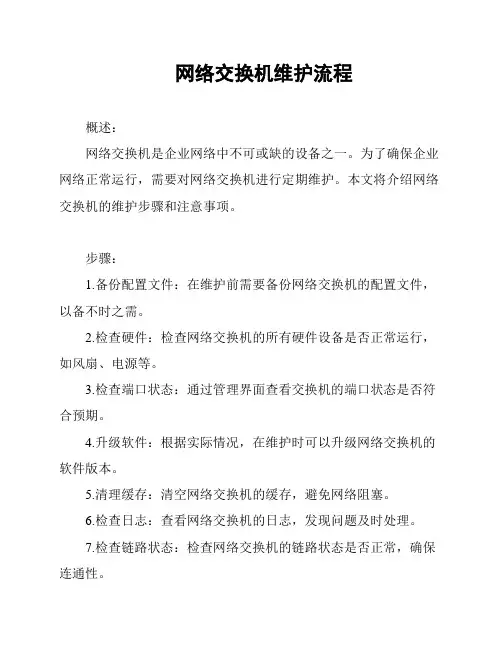

网络交换机维护流程
概述：
网络交换机是企业网络中不可或缺的设备之一。

为了确保企业网络正常运行，需要对网络交换机进行定期维护。

本文将介绍网络交换机的维护步骤和注意事项。

步骤：
1.备份配置文件：在维护前需要备份网络交换机的配置文件，以备不时之需。

2.检查硬件：检查网络交换机的所有硬件设备是否正常运行，如风扇、电源等。

3.检查端口状态：通过管理界面查看交换机的端口状态是否符合预期。

4.升级软件：根据实际情况，在维护时可以升级网络交换机的软件版本。

5.清理缓存：清空网络交换机的缓存，避免网络阻塞。

6.检查日志：查看网络交换机的日志，发现问题及时处理。

7.检查链路状态：检查网络交换机的链路状态是否正常，确保连通性。

注意事项：
1.在备份配置文件时，需要注意备份的文件夹路径，以免操作失误造成文件丢失。

2.在清空缓存时，确认是否影响业务运行。

3.在升级软件前，需要做好备份工作，以防出现意外错误。

4.在维护前设置好维护时间，避免影响企业正常运转。

以上就是网络交换机的维护流程及注意事项，希望能为大家提供一定的参考价值。

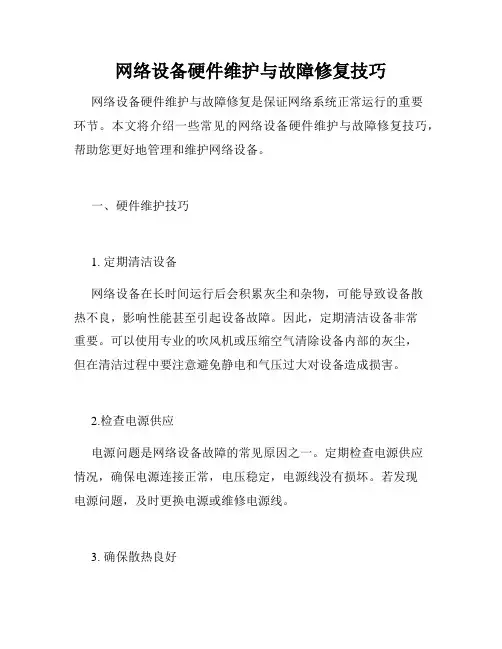

网络设备硬件维护与故障修复技巧网络设备硬件维护与故障修复是保证网络系统正常运行的重要环节。

本文将介绍一些常见的网络设备硬件维护与故障修复技巧，帮助您更好地管理和维护网络设备。

一、硬件维护技巧1. 定期清洁设备网络设备在长时间运行后会积累灰尘和杂物，可能导致设备散热不良，影响性能甚至引起设备故障。

因此，定期清洁设备非常重要。

可以使用专业的吹风机或压缩空气清除设备内部的灰尘，但在清洁过程中要注意避免静电和气压过大对设备造成损害。

2.检查电源供应电源问题是网络设备故障的常见原因之一。

定期检查电源供应情况，确保电源连接正常，电压稳定，电源线没有损坏。

若发现电源问题，及时更换电源或维修电源线。

3. 确保散热良好网络设备在长时间运行过程中会产生大量热量，若散热不良可能导致设备过热，影响性能甚至损坏设备。

因此，保持设备周围的通风良好非常重要。

可以使用散热风扇、散热片或者冷却设备来帮助网络设备散热。

4. 更新固件和驱动程序网络设备厂商会不断推出更新的固件和驱动程序，以修复已知的问题和提升设备性能。

及时更新网络设备的固件和驱动程序，可以提高设备的稳定性和安全性。

二、故障修复技巧1. 网络无法连接若网络无法连接，首先检查线缆是否连接正常，确认网线没有松脱或损坏。

然后检查交换机和路由器是否正常工作，尝试重启设备。

如果问题依然存在，可能是IP配置问题，可以检查IP地址和网络参数是否设置正确。

2. 设备启动异常若网络设备启动过程中出现异常，可以尝试重新启动设备。

如果问题依然存在，可以进入设备的后台管理界面，查看日志信息，确定具体的故障原因。

依据故障类型进行针对性的修复。

3. 设备死机设备死机是网络设备常见故障之一。

当网络设备出现死机现象时，可以尝试进行热重启或冷重启。

热重启是指通过设备提供的软件界面重新启动设备，而冷重启则是通过断开设备的电源重新启动。

若重启无效，可以尝试恢复出厂设置或升级固件。

4. 硬件故障网络设备的硬件故障可能包括电源故障、风扇故障、存储故障等。

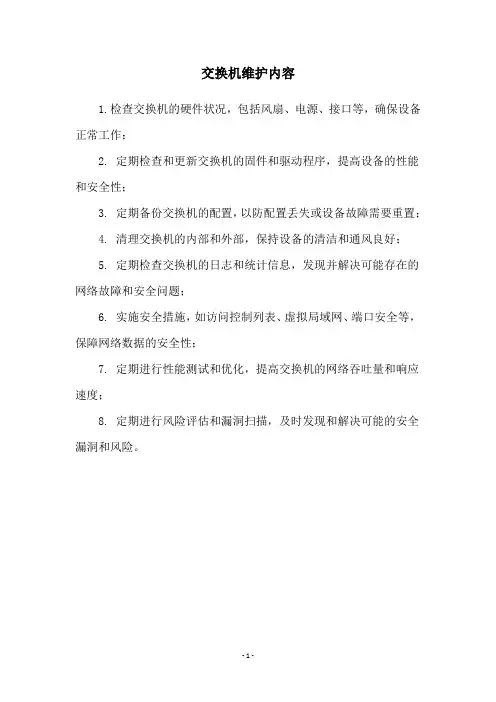

交换机维护内容
1.检查交换机的硬件状况，包括风扇、电源、接口等，确保设备正常工作；
2. 定期检查和更新交换机的固件和驱动程序，提高设备的性能和安全性；
3. 定期备份交换机的配置，以防配置丢失或设备故障需要重置；
4. 清理交换机的内部和外部，保持设备的清洁和通风良好；
5. 定期检查交换机的日志和统计信息，发现并解决可能存在的网络故障和安全问题；
6. 实施安全措施，如访问控制列表、虚拟局域网、端口安全等，保障网络数据的安全性；
7. 定期进行性能测试和优化，提高交换机的网络吞吐量和响应速度；
8. 定期进行风险评估和漏洞扫描，及时发现和解决可能的安全漏洞和风险。

- 1 -。

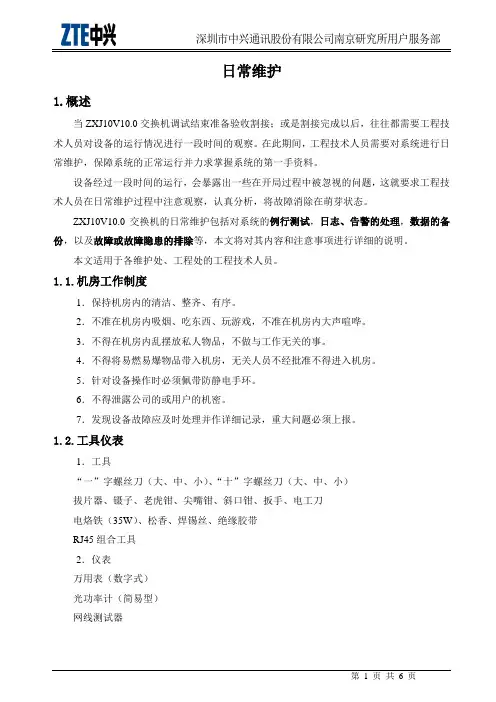

日常维护1.概述当ZXJ10V10.0交换机调试结束准备验收割接；或是割接完成以后，往往都需要工程技术人员对设备的运行情况进行一段时间的观察。

在此期间，工程技术人员需要对系统进行日常维护，保障系统的正常运行并力求掌握系统的第一手资料。

设备经过一段时间的运行，会暴露出一些在开局过程中被忽视的问题，这就要求工程技术人员在日常维护过程中注意观察，认真分析，将故障消除在萌芽状态。

ZXJ10V10.0交换机的日常维护包括对系统的例行测试，日志、告警的处理，数据的备份，以及故障或故障隐患的排除等，本文将对其内容和注意事项进行详细的说明。

本文适用于各维护处、工程处的工程技术人员。

1.1.机房工作制度1．保持机房内的清洁、整齐、有序。

2．不准在机房内吸烟、吃东西、玩游戏，不准在机房内大声喧哗。

3．不得在机房内乱摆放私人物品，不做与工作无关的事。

4．不得将易燃易爆物品带入机房，无关人员不经批准不得进入机房。

5．针对设备操作时必须佩带防静电手环。

6．不得泄露公司的或用户的机密。

7．发现设备故障应及时处理并作详细记录，重大问题必须上报。

1.2.工具仪表1．工具“一”字螺丝刀（大、中、小）、“十”字螺丝刀（大、中、小）拔片器、镊子、老虎钳、尖嘴钳、斜口钳、扳手、电工刀电烙铁（35W）、松香、焊锡丝、绝缘胶带RJ45组合工具2．仪表万用表（数字式）光功率计（简易型）网线测试器2.1.测试项目及时间安排2.2.测试方法具体测试方法请参照《ZXJ10V10.0数字程控交换机操作维护手册》。

3.1.日志的处理在ZXJ10V10.0交换机中，日志是一定方式自动记录下来操作员对交换机的操作。

对于操作维护方面的日志记录在数据库ZDB_ZXJ10LOG中，称为维护日志；计费方面的日志记录在数据库JFSYS_LOG中，称为计费日志。

有权限的操作员可以对日志进行维护和管理，维护管理项目包括：●观察当前日志●存储当前日志●删除当前日志●看其他日志●检索日志其中，当前日志指的是当前日志数据库中的内容，其他日志指的是存储在硬盘里的日志文件。

三层交换机基日常本操作和维护1、设置系统名称ZXR10>-----普通用户模式（用户模式）ZXR10#------特权模式ZXR10(config)#--------全局模式ZXR10(config)#interface fei_1/1 //进入交换机fei_0/1口 ZXR10(config-if)#-------------子接口模式ZXR10>enable //进入特权模式ZXR10#configure terminal //进入全局配置模式ZXR10(config)#hostname ZTE //对系统性命名为ZTEzte(config) #exit //退出用exit命令2、设置系统日期和时间ZXR10#clock set 15:52:35 apr 18 2011 //特权模式下验证方法：ZXR10#show clock-------显示设备当前的系统时间3、设置设备特权模式密码ZXR10(config)#enable secret zte //密文enable密码ZXR10(config)#enable password zte //明文验证方法:ZXR10(config)#exitZXR10#exit按回车键ZXR10>输入enablePassword:输入你的enable 密码。

4、设置登录标志ZXR10(config)#banner incoming cEnter TEXT message. End with the character 'c'.hello,zteCZXR10(config)#验证：ZXR10(config)#exitZXR10#exit按回车键出现：Hello world！！--------欢迎语ZXR10>5、显示当前运行配置文件ZXR10#show running-config//特权模式下显示当前运行配置文件ZXR10（config）# show running-config//全局模式下显示当前运行配置文件6、保存配置文件ZXR10#write7、显示启动配置文件ZXR10（config）# show start running-configZXR10#show start running-config8、要查看交换机的日志，可执行如下操作：ZXR10#show logfile //所有可以使用show命令的模式下都可以使用此命令，用于查看交换机上的所有操作举例：ZXR10#SHOW logfilecon0 11:11:31 04/18/2012 UTC show start running-configcon0 11:05:59 04/18/2012 UTC show running-configcon0 11:05:55 04/18/2012 UTC show ip routecon0 11:05:49 04/18/2012 UTC encon0 11:05:47 04/18/2012 UTCcon0 03:46:45 04/18/2012 UTC /--- user log out ---/con0 01:46:43 04/18/2012 UTCZXR10#show logging alarm //所有可以使用show命令的模式下都可以使用此命令，用于查看系统告警信息，还可配置具体的参数来查看某日某一等级的告警信息举例：ZXR10#show logging alarmAn alarm 16389 level 6 occurred at 01:47:12 04/18/2012 UTC sent by MCP %ROS% SNMP agent on host ZXR10 is undergoing a cold startAn alarm 279 level 3 cleared at 01:46:43 04/18/2012 UTC sent by MCP %BOARD% Add board at 1ZXR10#dirDirectory of flash:/attribute size date time name1 drwx 512 JAN-07-2001 16:32:56 IMG2 drwx 512 JAN-07-2001 16:32:56 CFG3 drwx 512 JAN-07-2001 16:32:56 DATA65007616 bytes total (57985024 bytes free)13、删除文件ZXR10#cd cfg――――――――进入CFG文件目录下ZXR10#dir ――――――――――――――查看文件ZXR10# delete startrun.dat――――――――删除配置文件ZXR10#dir ―――――――――――――查看文件ZXR10# cd /------------------------退回到FLASH根目录下13、配置TELNET用户名与密码ZXR10(config)#username zte password zte。

三层交换机故障怎么解决在一个完整的网络拓扑中，三层交换是必不可少的设备。

当然三层交换机有很多值得学习的地方，本文我们将不再赘述三层交换机在VLAN通信中的作用。

且说VLAN主要建立在交换机的基础上，但在没有三层交换机的情况下，如何利用路由器来解决VLAN之间通信的问题呢？本文通过实际案例进行了讲解。

第二层交换机工作在OSI参考模型的第2层(数据链路层)上，主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流量控制等。

为了改进交换机的性能，厂商都推出了第三层交换机，它在保留第二层计算机所有功能的前提上，增加了许多新的功能，如对VLAN的路由支持、对链路汇聚的支持，甚至具有防火墙的功能等。

本文内容介绍了在没有三层交换机的情况下如何利用废旧路由器解决VLAN之间通信的问题。

一、三层交换机坏了怎么办？首先，我们先说如果三层交换机坏了怎么办？三层交换机故障怎么解决？如今，实现VLAN间路由方法都是采用集成了路由处理器的交换机。

这种情况下，路由处理器位于交换机机箱的某块线路卡上。

最新的汇聚层交换机的趋势是将路由处理器集成在与交换引擎相同的模块上。

交换机的背板(backplane)提供了交换引擎和路由处理器之间的通信路径。

由于路由处理器直接与交换机背部相连，这使得路由器能更紧密地集成到交换过程中。

这不仅能简化配置，还能提供网络中2层和3层之间的智能通信。

另处，由于这种方案提供了比外部trunk速率更高的链路，因此性能也得到改善。

两个使用内部路由处理器交换机的例子是采用RSM的交换机，VLAN间交换的速率可以达到175Mpps(百万数据包/秒);以及采用使用MSFC2技术的交换机，VLAN间交换的速率可达210Mpps，下面是以Cisco三层交换机为例的组网方案，这样可以轻松的实现VLAN间的路由访问和上网需求，在这种情况下如果三层交换机坏了怎么办？有人说可能会说，再买一个不就完了!这里有三方面的因素使得三层交换机不会那么快的回到这个网络中：1.三层交换机的价格比较贵，即使是购买一个二手的CISCO 3550也要1万多块钱。

中兴三层交换机常见维护问题1. Q：设备初始用户名和密码是什么？A：默认串口登陆enable密码zxr10；初始时无telnet用户名，需要创建2. Q：如何设置telnet用户名和密码？A：在全局模式下进行如下操作：ZXR10(config)#username admin10 password abc!@#3. Q：设备软重启命令是什么？A：在特权模式下执行：reloadZXR10#reload4. Q：T64G/T160G设备主备控制板可否软切换？A：可以。

在全局模式下使用命令：ZXR10(cfg)#redundancy force-switchover5. Q：如何查看设备日志信息？A：如下查看：ZXR10#show logging alarm6. Q：如何查看端口流量信息？A：可使用如下命令查看：ZXR10#show interface xxx（具体的端口）7. Q：如何查看端口配置信息？A：一般我们可以使用show run命令来查看设备的配置，如果要具体查看某个端口的配置，可使用如下命令查看：ZXR10#show run interface xxx（具体的端口）8. Q：端口流量信息是否可以清除？A：可以。

可在特权模式下使用如下命令来清除：ZXR10#clear count如果要清除某个端口的流量统计信息，可在count 后跟具体的端口9. Q：如何查看设备CPU利用率？A：ZXR10#Show processor这个命令执行后可以看到设备的CPU利用率，内存等信息；对于3906/3206/T160G/T64G/T40G等设备，该命令还可以看到线卡CPU利用率10. Q：如何查看设备版本？A：ZXR10# show versionZXR10(config)#show version ZXR10 Router Operating System Software, ZTE CorporationZXR10 ROS Version V4.6.02CZXR10_3906 Hardware,ZXR10 3900 SoftwareVersion V2.6.02C.07, RELEASE SOFTWARECopyright (c) 2000-2006 by ZTE CorporationCompiled Apr 4 2006, 17:32:58System image files are flash:<//flash/img/zxr10.zar>System uptime is 0 days,6 hours, 27 minutes11. Q：如何查看设备运行时间？A：可使用show version命令查看，该命令也可用于查看设备当前运行的版本信息。
