产状三要素

产状三要素

野外测量岩层产状时需要在岩层露头测量，不能在转石(滚石) 上测量，因此要区分露头和滚石。区别露头和滚石，主要是多观察 和追索并要善于判断。
测量岩层面的产状时，如果岩层凹凸不平，可把记录本平放在 岩层上当作层面以便进行测量

假若在岩层顶面上进行测量有因难，也可以在岩 层底面上测量仍用对物觇板指向岩层倾斜方向， 罗盘北端紧靠底面，读指北针即可，假若测量底 面时读指北针受障碍时，则用罗盘南端紧靠岩层 底面，读指南针亦可。

A测方向时读圆刻度盘，盘面要保持水平（圆水准居中）。 走向是用长边贴岩层面；倾向是 用短边贴岩层面。

B测角度时读半圆刻度盘，盘面垂直岩层面（管水准居 中）。要注意测真倾角（最大角）。
C走向为倾向加/减90。所以野外只需测倾向与倾角。

岩层产状的记录方式通常采用下面的方式： 既方位角记录方式，如果测量出某一岩层走向为310°，倾向 为220° ，倾角35°，则记录为NW310°／SW∠35° 或310°／SW∠35°或220°∠35°。
表示方法：方位角法和象限角法。
走向有两个方向，倾向只有一个方向。
走向和倾向的关系。 ①90关系 ②只能由倾向推断走向。 水平岩层倾角为零，无走向和倾向。 直立岩层倾角为90，有走向无倾向。 其它地质体（岩脉、断层面、节理面）的表示方法 相同。
记录格式：倾向∠倾角。例如：
200°∠25°。
注意事项：
走向线 视倾斜线
倾斜线
视倾向线
倾向线 tg =cos tg

2. 罗盘的结构和使用方法
14.固定玻璃片的金属线
1.反光镜
8.圆形水准器
15.磁偏角调节螺丝
9.磁针制动器 2.瞄准觇板

2-2岩层及岩层的产状

2-2岩层及岩层的产状

44-26
V字形尖端
沟谷处
山脊处
沟谷上游 山脊下坡
44-27
V字形尖端
沟谷处
山脊处
沟谷下游 山脊上坡
44-28
总 结：
若地层没有倒转时，地质界线：
V字形尖端
沟谷处
山脊处
新地层
老地层
44-29
V字形法则，适用于：
岩层界面、断层面、不整合面等露头线的 分布形态。
44-30
2.岩层的露头宽度 水平岩层
岩层的产状——指岩层在地壳中的空间方位。 是以岩层面的空间方位及其 与水平面的关系来确定的。
44-2
分类
水平岩层 倾角＜5˚ 按产状可分为 倾斜岩层 倾角5˚～85˚
直立岩层 倾角≥85˚
44-3
1.水平岩层
水平岩层一般出现在地壳运动影响轻微的地区。
44-4
水平岩层特征
前提：岩层没有发生倒转 ⑴ 新岩层在上，老岩层在下； ⑵ 岩层的厚度等于岩层顶、底面标高之差；
决定于岩层的厚度和地面坡度。
44-31
岩层的露头宽度 倾斜岩层
Ａ
Ｂ
露头宽度与厚度、倾角的关系
Ａ－倾角不变，露头宽度随厚度而变化；
Ｂ－厚度不变，露头随倾角而变化
受岩层厚度、产状、地面坡度的共同影响。
44-32
①当岩层倾向与坡向相反时；
A
B
C
露头宽度与坡度的关系
44-33
②当岩层面与地面的交角不同时；
产状要素的表示方法地质图件方位角法象限角法野外记录和文字报告4418135?30?倾向倾角135n30方位角法0?文字表示法44194530nwsen45?e30?se走向倾角倾向象限009090象限角法4420长线代表走向短线代表倾向数字是倾角

产状三要素剖析

产状三要素剖析

3. 方位角的测定方法

直接测量 瞄准测量
4. 坡度角的测定方法

直接测量 瞄准测量
5. 用罗盘定位
地面上某一点的经纬度已知，则此点的位置就确定了。 若测定地面上某一点的方向，则必须有一参照点（参照 方向）——即基准点（基准方向）。
基准方向有二：一是真北方向，即地理北极方向，二 是磁北方向，即地球的磁北极方向。
表示方法：方位角法和象限角法。
走向有两个方向，倾向只有一个方向。
走向和倾向的关系。 ①90关系 ②只能由倾向推断走向。 水平岩层倾角为零，无走向和倾向。 直立岩层倾角为90，有走向无倾向。 其它地质体（岩脉、断层面、节理面）的表示方法 相同。
记录格式：倾向∠倾角。例如：
200°∠25°。
注意事项：
野外测量岩层产状时需要在岩层露头测量，不能在转石(滚石) 上测量，因此要区分露头和滚石。区别露头和滚石，主要是多观察 和追索并要善于判断。
测量岩层面的产状时，如果岩层凹凸不平，可把记录本平放在 岩层上当作层面以便进行测量

假若在岩层顶面上进行测量有因难，也可以在岩 层底面上测量仍用对物觇板指向岩层倾斜方向， 罗盘北端紧靠底面，读指北针即可，假若测量底 面时读指北针受障碍时，则用罗盘南端紧靠岩层 底面，读指南针亦可。
视倾向和视倾角（） 什么叫视倾向和似倾角？ 真倾角()和视倾角（）的关系是什么？ (设倾向和似倾向的夹角为)
走向线 视倾斜线
倾斜线
视倾向线
倾向线 tg =cos tg

2. 罗盘的结构和使用方法
14.固定玻璃片的金属线
1.反光镜
8.圆形水准器
15.磁偏角调节螺丝
9.磁针制动器 2.瞄准觇板

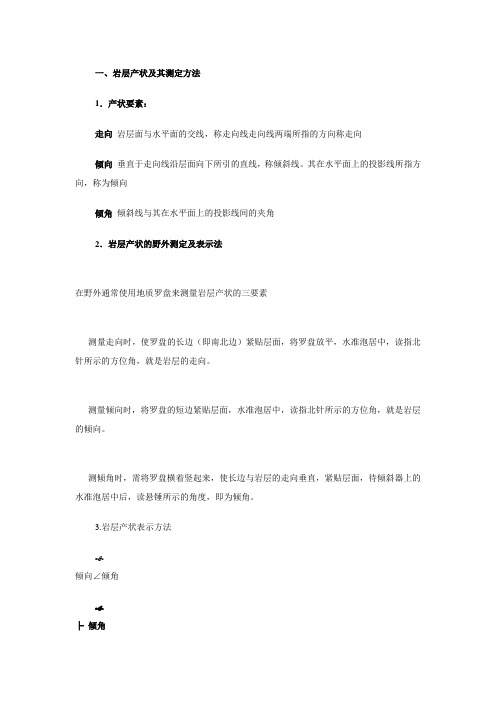

岩石产状个人归纳

岩石产状个人归纳

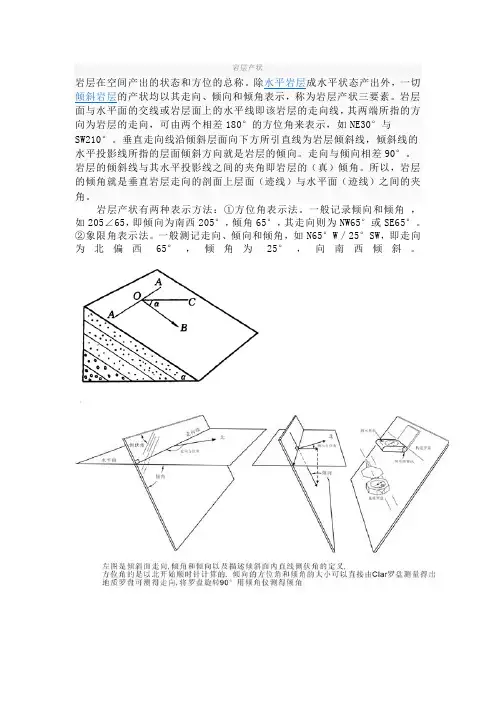

岩层产状
岩层在空间产出的状态和方位的总称。

除水平岩层成水平状态产出外，一切倾斜岩层的产状均以其走向、倾向和倾角表示，称为岩层产状三要素。

岩层面与水平面的交线或岩层面上的水平线即该岩层的走向线，其两端所指的方向为岩层的走向，可由两个相差180°的方位角来表示，如NE30°与
SW210°。

垂直走向线沿倾斜层面向下方所引直线为岩层倾斜线，倾斜线的水平投影线所指的层面倾斜方向就是岩层的倾向。

走向与倾向相差90°。

岩层的倾斜线与其水平投影线之间的夹角即岩层的（真）倾角。

所以，岩层的倾角就是垂直岩层走向的剖面上层面（迹线）与水平面（迹线）之间的夹角。

岩层产状有两种表示方法：①方位角表示法。

一般记录倾向和倾角，如205∠65，即倾向为南西205°，倾角65°，其走向则为NW65°或SE65°。

②象限角表示法。

一般测记走向、倾向和倾角，如N65°W／25°SW，即走向为北偏西65°，倾角为25°，向南西倾斜。

构造地质学-产状及原生构造

构造地质学-产状及原生构造

雨痕与叠层石
研究意义和实用性
识别沉积岩层面向； 追索构造标志； 区别层理（S0）和变质面理（Sn）置换关系； 在野外慎重区分单斜岩层和等斜紧闭褶皱。
c
第二节 层状岩石的产状
通常将具有一定岩性内容的层状地质体称之为岩层。岩层的产状分为三大类： 水平岩层、倾斜岩层和直立岩层。 水平岩层：倾角小于50的岩层 倾斜岩层：倾角在50－850的岩层 直立岩层：倾角大于850的岩层
不整合接触关系
美国亚利桑那州北部大峡谷出露有世界上最完整的岩石序列（垂 直厚度约2km，时间跨度达30亿年），但即使这样，这里也存在着 不整合现象。
3. 不整合形成的过程 不整合的形成过程可分为三个阶段，平行不整合与角度不整合略有不同。 1）平行不整合的形成过程分为： a. 地壳下降接受沉积阶段； b. 地壳水平抬升成陆，遭受风化剥蚀阶段； c. 地壳重新下降接受沉积阶段； 2）角度不整合形成过程为: a. 地壳下降接受沉积阶段； b. 地壳不均匀抬升或褶皱抬升成陆，遭受风化剥蚀阶段； c. 地壳重新下降接受沉积阶段。
3.不整合的空间分布与类型变化
一次大的地壳升降运动所形成的不整合面，在区域 上具有一定的变化规律。在地壳升降运动最强烈地 区形成角度不整合、较强地区形成平行不整合、不 强烈地区形成整和接触。 4.不整合形成时代的确定
不整合形成的时代通常是不整合面下最新地层之 后与不整合面上最老地层之前。
超覆：由于地壳运动 的幅度，速度和方向 变化，导致沉积区的 范围和位置发生变化， 造成新的沉积物分布 范围超过原来的区域， 使得新地层直接覆盖 在较老的地层之上。
岩层的产状是指岩层在三维空间中的延伸方向及其与水平面的 夹角关系。
岩层的产状要素：走向，倾向和倾角

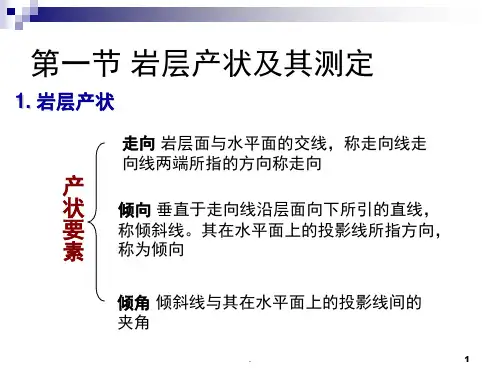

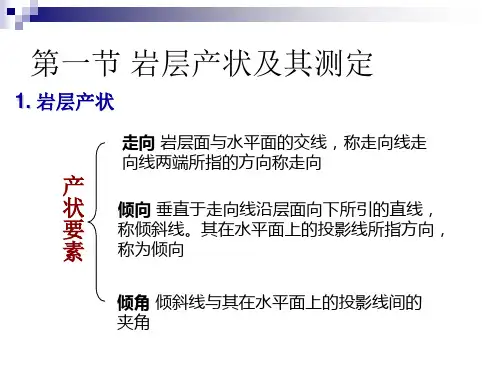

产状三要素(课堂PPT)

产状三要素(课堂PPT)
延长罗盘使用时间。在进行测量时放松固动螺丝，使磁针自由
摆动，最后静止时磁针的指向就是磁针子午线方向。由于我国
位于北半球磁针两端所受磁力不等，使磁针失去平衡。为了使
磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁
针的南北两端。
（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示 方式：从零度开始按逆时针方向每10度一记，连续刻至360度， 0度和180度分别为N和S，90度和270度分别为E和W，利用它可以 直接测得地面两点间直线的磁方位角。
1.反光镜
3.磁针
4.水平刻度盘 9.磁针制动器
2.瞄准觇板
11.杠杆
6.测斜指针
13.瞄准孔
5.垂直刻度盘
10.顶针 7.长方形水准器
12.玻璃盖
.
8
（一）磁针—一般为中间宽两边尖的菱形钢针，按装在底盘中 央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬
起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，
.
35
（3）地质观测点的布置、密度和定位应符合以下要求:
l)在地质构造线、地层接触线、岩性分界线、标准层位 和每个地质单元体应有地质观测点。
2)地质观测点的密度应根据场地地貌、地质条件、成图 比例尺及工程特点确定。地质观测点应具有代表性和控制性。
3）地质观测点应充分利用天然或人工露头。当露头少 时，可按实际情况布置勘探点。
.
34
一、工程地质调查与测绘的要求
（1）可行性研究阶段 主要是对沿线及重大工程进行工程地质调查，发现并
研究关键性的工程地质问题。工程地质调查与测绘工作， 一般是在初勘阶段进行。详勘阶段仅在初勘阶段的基础上， 对某些专门性的地质问题作必要的补充调查与测绘。

产状和接触关系

1. 图示倾斜岩层分布区岩层界线的“V”字型法则的基本规律。 2. 试述倾斜岩层的出露宽度与哪些因素有关（作图说明）。 3. 简述角度不整合的形成过程与主要标志。 4. 试述侵入接触与沉积接触的标志与原因。
2020/12/16
地基
12
第二讲

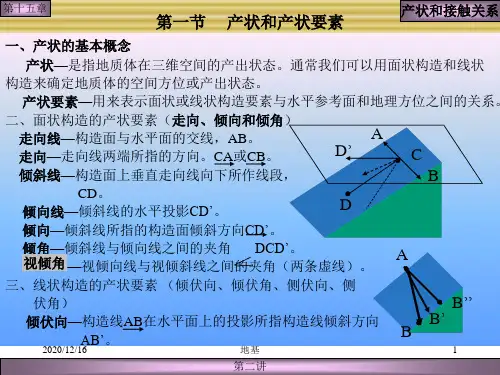

面面状状构构造造产产状状示示意意图图
B
0 a D’
A
D
A-B为走向线，走向有两 个：OA、OB
“V”字型法则不仅适用于倾斜岩层，也适用于倾斜的其它构造面，如倾斜 的
断层面等。
2. 倾斜岩层的厚度和出露宽度
（1） 倾斜岩层的厚度分类
岩层的真厚度—岩层顶底面之间的垂直距离。
岩层的铅直地层厚度—岩层顶底沿铅直方向上的距离。
真厚度（ｈ）＝铅直厚度（Ｈ）×ＣＯＳα（ α为岩层真倾角）
倾斜岩层的真厚度小于或等于岩层的铅直地层厚度
捕虏体
e
d
岩体
c
b
II I a
围岩
f
c
b
岩体
a
2. 沉积接触—侵入岩侵侵入入接触后因遭受风化侵蚀，在风化侵蚀面上沉形积成接新触的沉积物， 此时岩体与新的沉积物之间的接触关系称之为沉积接触。如上右图中f 与岩体。
2020/12/16地基10第二讲第十五章
第三节地层的接触关系
产状和接触关系
沉积接触通常具有以下特点： （1）岩体边界无冷凝边，围岩边界无烘拷边。（2）岩体边缘无上覆新岩层的 捕虏体，围岩中无岩枝或岩脉穿插，但有下伏岩体的岩屑。（3）岩体边缘的流 动构造（流面、流线等）到接触面终止。（3） 围岩无热接触变质现象，岩体上 覆岩层可覆盖于不同的岩相带上（边缘相、过度相和中央相）。 3. 断层接触—岩体与围岩因断层的错动而造成岩体与围岩的接触，称断层接触。 断层接触可发生于岩层与岩层之间、岩体与岩体之间及岩体与岩层之间，见下 图。

地质学原理地层产状与地质年代

地质学原理
岩土工程与土木工程施工学科组
/ 86282576
1
第6章 地质产状与地质年代
要求掌握的主要内容 地质产状的概念、研究意义。 地质产状的三要素。 地质产状的记录方法。 地质年代的概念、分类、研究意义。 绝对地质年代的概念、确定方法、研究意义。 相对地质年代的概念、确定方法、研究意义。 绝对地质年代与相对地质年代的比较。 地质年代表。
在工程地质图上，地层产状表示方法 300
W/2700
N/00 300 A
水平面
O
E/900
α=450
D’ 1200 B
S/1800
5
水平地层出露特点
地层时代：老地层在下、新地层在上，沟谷地层老、山脊 地层。
在工程地质图上，地层出露界线与地形等高线平行或重合。
倾斜地层出露特点 在工程地质图上，地层出露界线切割地形等高线。
9
相对地质年代的确定依据 地层层序。 地层接触关系。 地层岩性。 岩浆岩与地层侵入接触关系。 岩浆岩与地层沉积接触关系。 岩浆岩之间侵入与穿插关系。 岩石或地层变质程度。 地层中古生物化石记录。
地质年代单位：代，纪，世，期。 时间地层单位：界，系，统，阶。
要求：熟记【地质年代表】中列“纪”，名称、顺序、代 号。
直立地层出露形态
在工程地质图上，地层出露界线切割地形等高线，并且地层出 露界线平直、出露宽度均匀。
地质年代
地质年代：描述地质事件或地质体形成时代、先后 顺序、相对新老关系。
绝对地质年代：采用绝对时间的概念表示的地质年 代，属于同位素年龄，能够说明确切的时间，但是 不能反映地质过程。
相对地质年代：据已知地质年代的地质体或地质事 件，推测相邻未知地质年代地质体或地质事件的形 成、发生时代，不含确切的时间概念，但是能够描 述地质过程、先后顺序、相对新老关系。

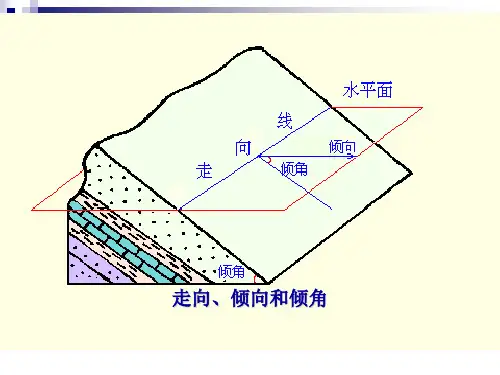

岩层面产状

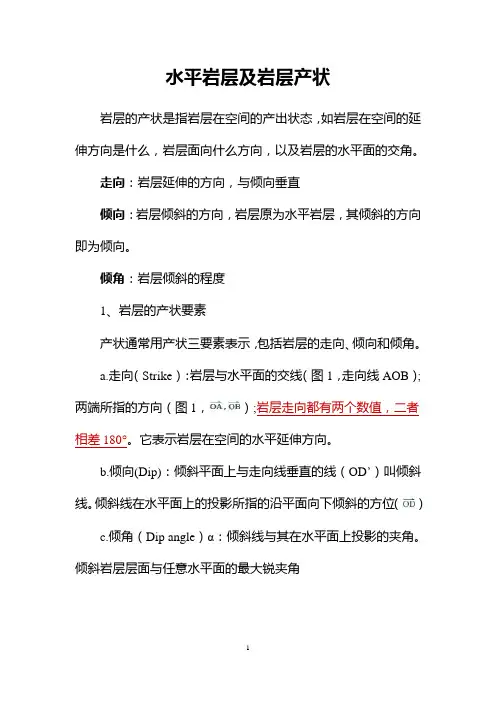

水平岩层及岩层产状岩层的产状是指岩层在空间的产出状态，如岩层在空间的延伸方向是什么，岩层面向什么方向，以及岩层的水平面的交角。

走向：岩层延伸的方向，与倾向垂直倾向：岩层倾斜的方向，岩层原为水平岩层，其倾斜的方向即为倾向。

倾角：岩层倾斜的程度1、岩层的产状要素产状通常用产状三要素表示，包括岩层的走向、倾向和倾角。

a.走向（Strike）：岩层与水平面的交线（图1，走向线AOB）;两端所指的方向（图1，）;岩层走向都有两个数值，二者相差180°。

它表示岩层在空间的水平延伸方向。

b.倾向(Dip)：倾斜平面上与走向线垂直的线（OD’）叫倾斜线。

倾斜线在水平面上的投影所指的沿平面向下倾斜的方位（）c.倾角（Dip angle）α：倾斜线与其在水平面上投影的夹角。

倾斜岩层层面与任意水平面的最大锐夹角图1视产状：面状构造与非正交平面相交迹线的产状。

a.视倾向：同一岩层层面上凡与走向线不直交的任一直线（图2-5 HD，HC）均为视倾斜线，它在水平面上的投影方位角称视倾向或假倾向。

（，）b.视倾角：面状构造与截面交线与视倾向的夹角（图2，β’，β）即：视倾斜线和它的水平投影线之间的夹角。

图2真倾角与视倾角间的关系：tgβ=tgα•cosω（图2所示）2、产状的表示1）文字法倾斜岩层三要素的文字表示方法，目前还较乱，但由于地质罗盘的方位标记有的用象限角表示，有的用方位角（360°的圆周角）表示，因后者使用较简便，通常用方位角表示。

方位角是正北方向与走向（或倾向）之间的交角。

产状的方位角表示法只记倾向和倾角，用倾向方位角∠倾角表示。

如30°∠35°(也可写NW330°∠35°)表示倾向是(从正磁北顺时针量的方位角)330°，倾角为35°；如15°∠40°表示倾向方位为15°(北东15°)，倾角40°。

产状三要素

（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示 方式：从零度开始按逆时针方向每10度一记，连续刻至360度， 0度和180度分别为N和S，90度和270度分别为E和W，利用它可以 直接测得地面两点间直线的磁方位角。
（三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位 置为0度，以S或N为90度，每隔10度标记相应数字。
三、工程地质调查方法
工程地质调查主要是用直接观察和访问群众的方法， 需要时可配合适量的勘探和试验工作。
1．直接观察 直接观察是工程地质调查最重要最基本的方法。它主
要利用自然迹象和露头，进行由此及彼、由表及里的观察 分析工作，以达到认识路线通过地带工程地质条件的目的。
观察工作的质量，一方面取决于观察点的数量和选择 是否恰当，另一方面也取决于调查人员的知识和经验。 只有理解了的东西才能更深刻的感觉它，如果不具备丰 富的理论知识，不熟悉各种地质现象的本质及其相互关 系，是很难进行深刻的观察分析工作的。有经验的地质 人员，能充分利用各种自然迹象和露头，运用多种方法 互相配合进行观察分析，不仅可保证工程的质量，还可 减少不必要的勘探工作。
测倾角时:需将罗盘横着竖起来， 使长边与岩层的走向垂直，紧贴层 面，待倾斜器上的水准泡居中后， 读悬锤所示的角度，即为倾角。
表示方法：方位角法和象限角法。
走向有两个方向，倾向只有一个方向。
走向和倾向的关系。 ①90关系 ②只能由倾向推断走向。
水平岩层倾角为零，无走向和倾向。
直立岩层倾角为90，有走向无倾向。
地质力学特征，岩层的产状和接触关系，软弱结构面的发育情 况及其与路线的关系、对路基的稳定影响等。 4.第四纪地质
第四纪沉积物的成因类型、土的工程分类及其在水平与 垂直方向上的变化规律；土的物理、水理、化学、力学性质； 特殊土及地区性土的研究和评价。 5.地表水及地下水
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

产状三要素的表示方法
产状三要素
走向：断层面与水平面的交线叫走向线，走向线的延伸方向即为断层的走向。

它表示岩层在地面上的延伸方向。

倾向：断层面上与走向线相垂直的线叫倾斜线或真倾斜线，它在水平面上的投影所指的沿平面向下倾斜的方位即为断层的倾向。

倾角：岩层层面上的真倾斜线与其在水平面上投影线的夹角叫倾角。

它表示在垂直断层面走向的直立剖面上该层面与水平面间的夹角。

断层走向、倾向、倾角分析
走向：北30°西，就是断层走向为西北330°方向（偏北一些）；
倾向：南西，倾向应为南西240°方向（偏西一些）。

倾角：60°~80°，说明此断层比较陡，应为正断层或高角度逆断层。
