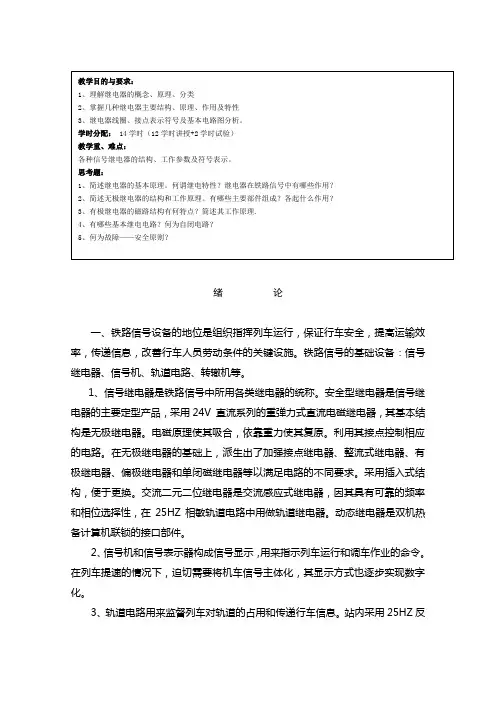

绪 论一、铁路信号设备的地位是组织指挥列车运行，保证行车安全，提高运输效率，传递信息，改善行车人员劳动条件的关键设施。
铁路信号的基础设备：信号继电器、信号机、轨道电路、转辙机等。
1、信号继电器是铁路信号中所用各类继电器的统称。
安全型继电器是信号继电器的主要定型产品，采用24V 直流系列的重弹力式直流电磁继电器，其基本结构是无极继电器。
电磁原理使其吸合，依靠重力使其复原。
利用其接点控制相应的电路。
在无极继电器的基础上，派生出了加强接点继电器、整流式继电器、有极继电器、偏极继电器和单闭磁继电器等以满足电路的不同要求。
采用插入式结构，便于更换。
交流二元二位继电器是交流感应式继电器，因其具有可靠的频率和相位选择性，在25HZ 相敏轨道电路中用做轨道继电器。
动态继电器是双机热备计算机联锁的接口部件。
2、信号机和信号表示器构成信号显示，用来指示列车运行和调车作业的命令。
在列车提速的情况下，迫切需要将机车信号主体化，其显示方式也逐步实现数字化。
3、轨道电路用来监督列车对轨道的占用和传递行车信息。
站内采用25HZ反映列车占用情况。
移频轨道电路是移频自动闭塞的基础，通过它发送各种行车信息。
分为有绝缘和无绝缘两种。
无绝缘又为谐振、衰耗式，还要研发数字编码轨道电路，以满足列车运行超速防护的需要。
轨道电路有调整状态、分路状态和断轨状态三种最基本的工作状态，其基本参数有道岔电阻、钢轨阻抗等。
4、转辙机用于完成道岔的转换和锁闭，是关系行车安全的最关键设备。
内锁闭方式的ZD6系列，外锁闭方式的S700K。
二、铁路信号控制设备易遭雷击，造成设备的损坏或误动，严重影响运输生产，对信号设备必须采取必要的防雷措施。
凡与外线连接的信号设备必须设防雷装置。
同时还需要设置防雷地线、安全地线、屏蔽地线。
三、信号设备大体上可以分为车站联锁设备、区间闭塞设备、机车信号和列车运行控制设备、调度监督和调度集中、驼峰调车、道口信号设备等，信号现代化的方向是数字化、网络化、智能化和综合化。

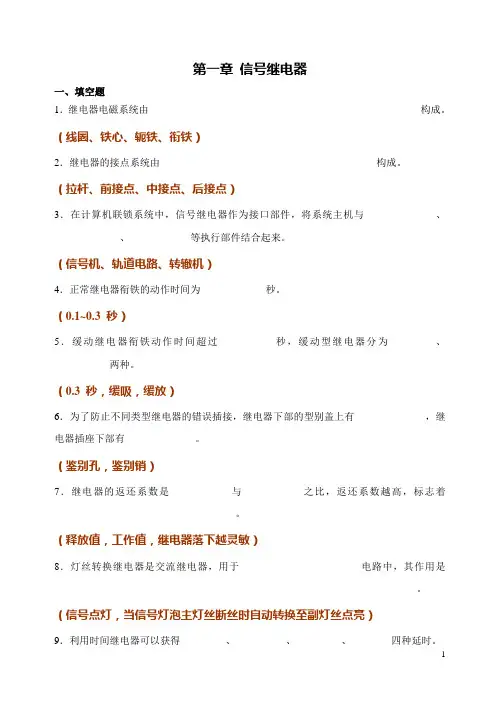

第一章信号继电器一、填空题1．继电器电磁系统由______________________________________________________构成。
（线圈、铁心、轭铁、衔铁）2．继电器的接点系统由___________________________________________构成。
（拉杆、前接点、中接点、后接点）3．在计算机联锁系统中，信号继电器作为接口部件，将系统主机与______________、_____________、____________等执行部件结合起来。
（信号机、轨道电路、转辙机）4．正常继电器衔铁的动作时间为_____________秒。
（0.1~0.3 秒）5．缓动继电器衔铁动作时间超过___________秒，缓动型继电器分为_________、___________两种。
（0.3 秒，缓吸，缓放）6．为了防止不同类型继电器的错误插接，继电器下部的型别盖上有______________，继电器插座下部有______________。
（鉴别孔，鉴别销）7．继电器的返还系数是____________与____________之比，返还系数越高，标志着____________________________________。
（释放值，工作值，继电器落下越灵敏）8．灯丝转换继电器是交流继电器，用于________________________电路中，其作用是________________________________________________________________________。
（信号点灯，当信号灯泡主灯丝断丝时自动转换至副灯丝点亮）9．利用时间继电器可以获得_________、__________、_________、________四种延时。
（3s，13s，30s，180s）10．25Hz交流二元二位继电器用于____________区段的轨道电路中作为轨道继电器。
6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说，继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。
所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号，输出信号为触点的动作。
它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。
中间继电器的图形符号如图6.28所示，其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
选用时要注意线圈的电压种类和规格应和控制电路相一致。

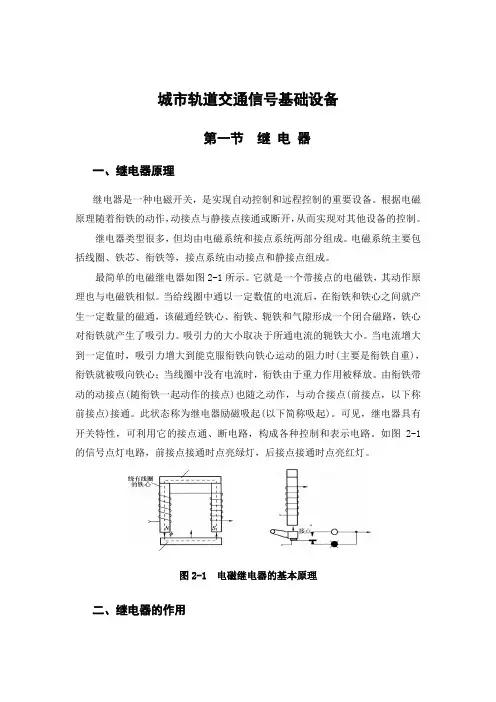

城市轨道交通信号基础设备第一节继电器一、继电器原理继电器是一种电磁开关，是实现自动控制和远程控制的重要设备。
根据电磁原理随着衔铁的动作，动接点与静接点接通或断开，从而实现对其他设备的控制。
继电器类型很多，但均由电磁系统和接点系统两部分组成。
电磁系统主要包括线圈、铁芯、衔铁等，接点系统由动接点和静接点组成。
最简单的电磁继电器如图2-1所示。
它就是一个带接点的电磁铁，其动作原理也与电磁铁相似。
当给线圈中通以一定数值的电流后，在衔铁和铁心之间就产生一定数量的磁通，该磁通经铁心、衔铁、轭铁和气隙形成一个闭合磁路，铁心对衔铁就产生了吸引力。
吸引力的大小取决于所通电流的轭铁大小。
当电流增大到一定值时，吸引力增大到能克服衔铁向铁心运动的阻力时(主要是衔铁自重)，衔铁就被吸向铁心；当线圈中没有电流时，衔铁由于重力作用被释放。
由衔铁带动的动接点(随衔铁一起动作的接点)也随之动作，与动合接点(前接点，以下称前接点)接通。
此状态称为继电器励磁吸起(以下简称吸起)。
可见，继电器具有开关特性，可利用它的接点通、断电路，构成各种控制和表示电路。
如图2-1的信号点灯电路，前接点接通时点亮绿灯，后接点接通时点亮红灯。
图2-1 电磁继电器的基本原理二、继电器的作用继电器具有继电特性，能以极小的电信号来控制执行电路中相当大功率的对象，能控制数个对象和数个回路，能控制远距离的对象。
由于继电器的这种性能，给自动控制和远程控制创造了便利的条件，所以，它广泛应用于国民经济各部门的生产过程控制和国防系统的自动化和远动化之中，也广泛应用于铁路信号的各个方面。
故障一安全原则是铁路信号设备必须遵循的原则，当系统任何部分发生故障时，应确保系统的输出处于安全状态。
随着电子技术的迅速发展，电子器件尤其是计算机以其速度快、体积小、容量大、功能强等技术优势，在相当大程度上逐渐取代继电器，构成自动控制和远程控制系统，使技术水准大大提高。
但与电子器件相比，继电器仍存在一定优势，尤其是具有故障一安全性能，因此不仅现在，而且在未来一定时期内，继电器在铁路信号领域仍将起着重要作用例如在计算机联锁设备中，尽管以计算机为核心，但还采用继电器电路作为系统主机与信机、轨道电路、转辙机的接口电路。
