正常管腔的 三层结构
中膜
平滑肌细胞组成， 阅片的关键层。
内膜增厚
易患因素→中膜平滑肌细 胞→内膜→成纤维细胞→ 胶原纤维沉→内膜增厚。
斑块破裂
炎症因子→斑块不稳定 →斑块破裂→急性心梗。
冠状动脉 病变的 发展过程
脂质沉积
内膜增厚→脂质沉积→ 脂质沉积→称为脂纹；
是可逆阶段。
斑块形成
胶原纤维和脂质逐渐增 多→管腔狭窄→斑块形
真性囊状 动脉瘤
图A是近段血管，图C是远段血管，图B可见管腔结 构完整，右侧象限的血管周界向外膨出，经测量， 动脉瘤段EEM截面积/近段参考EEM截面积＞1.5倍。
假性动 脉瘤
图A是正常的近段，图D是远段管腔，图B、C见钙 化性斑块，呈强背散射，有声影衰减，可见向外膨 出的瘤体，管腔结构不完整。动脉瘤段EEM截面积/ 近段参考EEM截面积＞2倍。
➢ 冠脉病例2：患者男性，62岁，胸部疼痛15年，无糖尿病、高血压 ，吸烟史20年。
➢ 图A可见LAD一处程度为70%～80%、相对固定的狭窄。这样的病 变你会着急放支架吗？
➢ OTC测得狭窄段管腔面积为2.74mm2，正常参考段约9mm2，狭窄 程度>70%（如图B、图C）。
➢ IVUS图像显示管腔规则，管壁无任何沉积斑块。但在狭窄段管壁 之外，可见一半月形的低回声，即"半月征"，提示存在心肌桥（图 D）。当心脏收缩时冠脉受压出现"狭窄"。测FFR值为0.82（图 E），提示未存在缺血，最后选择了保守治疗。
一、透视冠脉的“第三只眼”
➢ 冠脉造影虽被认为是评估冠状动脉疾病的"金标准"，但仍存在一 定的局限性。因此，我们需要“第三只眼”（IVUS/OCT）去透 视冠状动脉，了解冠脉腔内情况，评估其生理学特点，从而选 择更合理的治疗策略。

血管内超声IVUS原理和应用课件

血管内超声IVUS原理和应用课件
IVUS原理和应用
PPT学习交流
1

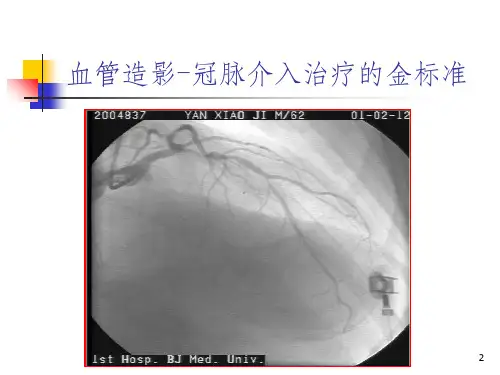

血管造影-冠脉介入治疗的金标准
PPT学习交流
2
血管造影-冠脉介入治疗的金标准?
PPT学习交流
3
血管造影的局限 -造影角度的影响
Coronary Cross-Section
Angiogram Silhouette 75%
PPT学习交流
25%
4
血管造影的局限 - “安静”的病 变
伪影的识别及应对
• 血液斑点（ Blood speckle）
伪影的识别及应对
• 环晕（Ringdown）
➢ 表现为围绕超声导管周围的一圈白色影像，它主要是超声换能器的声波振荡 引起的高幅干扰信号，常常会妨碍我们对导管周围近场图像的观察。
➢ 处理方法：a) 改进换能器 ringdown按键。
b)应用过滤器 c)导管进入血管腔后按下 环晕伪影
PPT学习交流
24
内膜 超声探头
中膜 外膜
Boston Scientific/GALAXY Atlantis™ SR 40MHz Catheter
40MHz超声探头能清晰地显示血管的内膜、中膜、外膜和血栓，
对细小结构的识别能力更强。
PPT学习交流
13
机械式探头导管准备
排气
将包装内取出的3毫升和10毫升的注射器充满肝素生理盐水，通过三通阀与延长管连接，完 全排气后再与将延长管连接到显像核心轴上的单向连接端(如箭头3所示)，加压冲洗排尽外 鞘内的气体。 注意:在给导管做注水准备时不要弄湿IVUS导管的带有金属线路的马达插入端,否则将影响 图像质量.
PPT学习交流
7
IVUS 原理
• 声波的测量单位为Hertz (Hz)

血管内超声IVUS简介43页PPT

血管内超声IVUS简介43页PPT

1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起却有 久久不会退去的余香。
血管内超声IVUS简介 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特

ivus ppt课件

ivus ppt课件
存储等。
IVUS的成像原理
01
声像图的形成
IVUS通过向血管内发射超声波并接收反射回来的信号，形成声像图。
声像图上的亮度表示超声波的回声强弱，反映了组织结构的声学特性。
02 03
旋转扫描技术
IVUS系统采用旋转扫描技术，通过探头的旋转和推进，实现血管内壁 的全方位扫描。每次旋转都会形成一张声像图，最终通过连续的声像图 叠加形成三维图像。
个体化医疗
根据个体血管结构和病变 情况，制定个性化的治疗 方案，提高治疗效果。
面临的挑战和机遇
技术更新换代
随着技术的不断进步，IVUS设备需要不断更新换代，以满 足临床需求和技术发展趋势。
临床应用普及
加强IVUS在临床的普及和应用，提高医生对IVUS的认识和 操作技能，有助于推动IVUS的发展。
跨学科合作
图像重建
通过计算机软件对连续的声像图进行重建，形成三维超声图像，有助于 更全面地了解血管的结构和病变情况。
03
IVUS的应用场景
血管疾病的诊断
诊断血管狭窄和阻塞
通过IVUS可以清晰地观察血管内部结构，判断是否存在狭窄或阻塞，为诊断血管 疾病提供有力依据。
鉴别动脉粥样硬化与非动脉粥样硬化性疾病
IVUS能够观察血管壁的形态和回声特征，有助于区分动脉粥样硬化与其他非动脉 粥样硬化性疾病。
IVUS检查使用的药物通常是安全的，且检 查过程不会引起过敏反应或其它不良反应 。
缺点
价格较高
IVUS检查相对于其他血管检查方法价格较高，可能会增加患者的经济 负担。
操作难度较大
IVUS检查需要专业的技术人员进行操作，操作难度较大，对医生的技 术要求较高。
适用范围有限
IVUS检查主要适用于冠状动脉、颈动脉等血管，对于其他部位的血管 可能不太适用。

血管内超声IVUS简介PPT课件

血管内超声IVUS简介PPT课件

无创检查
指导介入治疗
IVUS是一种无创检查方法，对患者的身体 无创伤，安全性较高。
通过IVUS，医生可以在介入治疗过程中实时 监测病变部位的变化，精确指导介入治VUS设备成本较高，检查费用 也相对较高，可能增加患者的
经济负担。
操作难度较大
IVUS需要专业医生进行操作， 对医生的技能和经验要求较高 。
提高操作技能和经验
熟练掌握IVUS操作技能和经验是保 证检查结果准确性的关键。
加强患者教育和管理
加强患者教育和管理，让患者了解检 查目的、过程和注意事项，提高检查 依从性和准确性。
THANKS
感谢观看
个体化治疗
通过IVUS技术，医生可以更准确 地了解患者的血管结构和病变情 况，为个体化治疗提供依据，提
高治疗效果和患者的生存率。
培训与普及
目前IVUS技术仍未普及，需要加 强培训和宣传，提高医生对IVUS 技术的认识和应用能力，以便更
好地服务于临床。
06
结论
IVUS在心血管疾病诊断中的重要地位
准确识别动脉粥样硬化斑块
监测血管内支架通畅情况
IVUS可以实时监测血管内支架的位置、扩张程度和通畅情况，及时发 现支架内再狭窄等并发症，保障治疗效果。
对IVUS的正确认识与合理应用
严格掌握适应症和禁忌症
IVUS检查应严格掌握适应症和禁忌 症，避免过度检查和治疗。
结合其他检查结果综合分析
IVUS检查结果应结合其他检查结果 综合分析，如心电图、冠状动脉造影 等，以提高诊断准确性。
通过人工智能和机器学习技术，对 IVUS图像进行自动分析和识别，有助 于提高诊断效率和准确性，减少人为 误差。
3D/4D成像技术
随着三维和四维成像技术的发展，血 管内超声将能够提供更全面的血管结 构和血流信息，提高诊断的准确性和 可靠性。

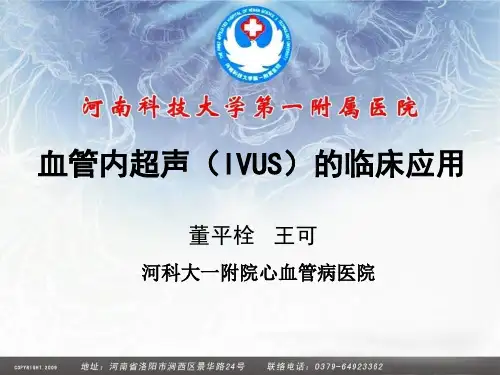

血管内超声(IVUS)的临床应用
