曲柄摇杆机构

曲柄摇杆机构设计方法曲柄摇杆机构设计方法文档范本一、引言在机械设计领域中，曲柄摇杆机构是一种常见且重要的机构，它能够将旋转运动转换为往复运动。

本文档旨在提供一种详细的曲柄摇杆机构设计方法，以帮助工程师们更好地理解和应用该机构。

二、机构构成与功能1：曲柄：曲柄是机构的旋转部分，它通过旋转运动带动摇杆的往复运动。

2：摇杆：摇杆是机构的往复部分，其运动轨迹由曲柄的旋转和摇杆长度决定。

3：小端杆：小端杆连接曲柄与摇杆，使二者能够实现相对运动。

4：大端杆：大端杆连接摇杆与其他部件，传递摇杆的运动到所需位置。

三、设计步骤和考虑因素1：确定工作要求：根据实际应用，确定曲柄摇杆机构所需完成的工作和要求。

2：设计曲柄和摇杆的运动路径：根据工作要求和机构构型，确定曲柄和摇杆的运动路径，并绘制相应的示意图。

3：计算曲柄和摇杆的长度：根据运动路径以及机构的几何结构，计算曲柄和摇杆的长度，确保其能够满足工作要求。

4：确定杆长度：根据曲柄和摇杆的长度，确定小端杆和大端杆的长度，保证牢固可靠。

5：进行材料选择：根据机构的工作环境和所需承受的载荷，选择合适的材料以确保机构的强度和耐久性。

6：进行摩擦和润滑剂的选择：考虑摇杆与杆以及曲柄的接触情况，选择适当的润滑剂以减小摩擦，提高机构的效率和寿命。

7：进行强度计算：对机构的各个关键部位进行强度计算，以确保其在工作过程中不会发生破坏或变形。

8：进行运动分析和优化：利用运动学原理和模拟软件对机构的运动过程进行分析和优化，以确保其满足工作要求。

四、附件1：设计图纸：附上设计过程中所绘制的曲柄摇杆机构的设计图纸。

2：强度计算报告：附上对机构各个部件进行强度计算的报告。

五、法律名词及注释1：版权：指对于创作出来的文学、艺术和科学作品的拥有权，包括复制、分发、翻译等权利。

2：专利：指为新的技术、产品或产品的制造方法等发明所授予的专有权。

3：商标：指用于区别某个商品或服务来源的标识，具有独立性、显著性和可辨识性等特点。

曲柄摇杆机构的解析法设计
曲柄摇杆机构是机械传动中非常重要的一种机构，广泛应用于各种机械设备中。

本文将介绍曲柄摇杆机构的解析法设计。

首先，曲柄摇杆机构的结构可以简单地概括为由曲柄、摇杆和连杆组成的三连杆机构。

其工作原理是曲柄通过旋转带动连杆，从而使摇杆做往复运动。

曲柄的旋转角度和连杆的长度是决定摇杆运动轨迹的关键因素。

其次，曲柄摇杆机构的设计需要考虑以下因素：工作负载、运动速度、尺寸限制、运动轨迹等。

在设计时，需要根据实际需求选择合适的材料、尺寸和运动参数。

解析法设计是一种基于运动学和静力学原理的设计方法。

它通过解析曲柄摇杆机构的运动学和静力学方程，确定摇杆的运动轨迹及其相应的力学参数。

具体步骤如下：
1. 确定曲柄的旋转角度及其速度。

2. 根据曲柄长度和连杆长度确定摇杆的最大和最小位置。

3. 计算摇杆的运动轨迹，包括摇杆的角度、速度和加速度。

4. 根据摇杆的运动轨迹计算其承受的力学参数，如最大力、最大扭矩等。

5. 根据摇杆的力学参数确定材料、尺寸和结构参数。

解析法设计具有精度高、可靠性强的优点，但需要较为深入的机械原理和数学知识，并需要使用专业的计算工具。

在实际应用中，需要根据具体情况选择合适的设计方法。

总之，曲柄摇杆机构是一种重要的机械传动机构，其设计需要考虑多种因素。

解析法设计是一种有效的设计方法，可以确定摇杆的运动轨迹及其力学参数，从而保证机构的稳定性和可靠性。

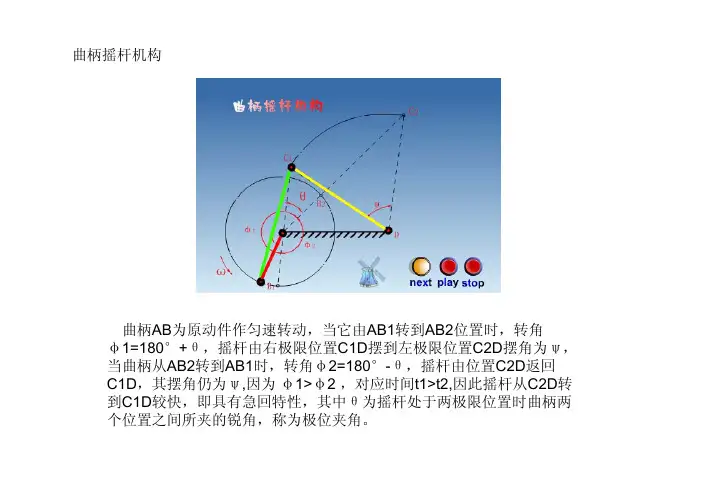

曲柄AB为原动件作匀速转动，当它由AB1转到AB2位置时，转角φ1=180°+θ，摇杆由右极限位置C1D摆到左极限位置C2D摆角为ψ，当曲柄从AB2转到AB1时，转角φ2=180°-θ，摇杆由位置C2D返回C1D，其摆角仍为ψ,因为φ1>φ2 ，对应时间t1>t2,因此摇杆从C2D转到C1D较快，即具有急回特性，其中θ为摇杆处于两极限位置时曲柄两个位置之间所夹的锐角，称为极位夹角。

摇杆AB为原动件，通过连杆BC带动从动件CD也作往复摆动，虚线AB1、AB2为摇杆AB的两极限位置，也是当摇杆AB为原动件时，机构的两死点位置。

双曲柄机构当曲柄AB为原动件作匀速回转时，曲柄CD跟随作周期性的匀速圆周回转，当曲柄从位置AB1转过φ1角到位置AB2时，从动件CD转过180°，当曲柄从位置AB2转过φ2角到位置AB1时，从动件CD转过180°，因为φ1>φ2 ，即t1>t2,从动曲柄的角速度不是常数，而是作变角速度回转。

平行双曲柄机构当机构处于AB1C1D和AB2C2D时，机构的传动角γ=0，即为死点位置，若在此位置由于偶然外力的影响，则可能使曲柄转向不定，出现误动作。

当原动件曲柄作匀速回转，从动曲柄也以相同角速度匀速同向回转，连杆作平移运动。

平行机构该机构为机车驱动轮联动机构，是利用平行曲柄来消除机构死点位置的运动不确定状态的。

搅拌机该机构是一曲柄摇杆机构的应用实例，利用连杆上E点的轨迹来进行搅拌。

夹具机构当工件被夹紧后，BCD成一直线，机构处于死点位置，即使工件的反力很大，夹具也不会自动松脱，该例为利用死点位置的自锁特性来实现工作要求的。

K=1的曲柄摇杆机构从动件摇杆处于两极限位置时，对应主动件曲柄位置AB1、AB2共线，即极位夹角θ=0，K=1，机构没有急回特性。

翻台机构本机构为翻台震实式造型机的翻台机构，是双摇杆机构，当造型完毕后，可将翻台F翻转180°，转到起模工作台的上面，以备起摸。

曲柄摇杆机构知识点曲柄摇杆机构是一种常见的机械装置，广泛应用于各个领域，包括机械工程、机器人学、汽车工业等。

它是一种能够将旋转运动转换为直线运动的装置，通过曲柄和摇杆的组合，可以实现复杂的运动转换和力传递。

下面，我将按照从简到繁的方式，以深度和广度的角度，为您解析曲柄摇杆机构的知识点。

我们来介绍曲柄摇杆机构的基本原理。

曲柄摇杆机构由曲柄、连杆和摇杆组成。

曲柄是一个直径较大的圆环，通过一个轴连接到引擎或驱动装置上。

连杆是一根长条形物体，一端固定在曲柄上，另一端与摇杆相连接。

摇杆是一个平衡杠杆，通过连接连杆和其他装置，实现运动的转换。

曲柄的旋转运动使连杆带动摇杆进行上下或前后运动，从而实现机械装置的工作。

我们来探讨曲柄摇杆机构的应用领域。

曲柄摇杆机构广泛应用于发动机、轧钢机、摇杆门窗等行业。

在发动机中，曲柄摇杆机构将往复运动转换为旋转运动，从而驱动汽缸工作，实现发动机的动力输出。

在轧钢机中，曲柄摇杆机构将电动机的旋转运动转换为辊轴的上下运动，从而实现对钢材的压制和成形。

在摇杆门窗中，曲柄摇杆机构将手动操作转换为门窗的开启和关闭动作，使门窗的使用更加方便。

我们来讨论曲柄摇杆机构的优点和发展趋势。

曲柄摇杆机构具有结构简单、操作灵活、功耗低等优点，适用于各种机械装置的需要。

随着工业自动化的推进，曲柄摇杆机构也在不断发展，越来越多的电动机和驱动装置采用曲柄摇杆机构进行动力传递和运动转换。

随着科技的进步，曲柄摇杆机构还与传感器、控制系统等技术相结合，实现更精确的运动控制和数据反馈，为机械装置的智能化发展提供了新的可能性。

曲柄摇杆机构是一种重要的机械装置，通过将旋转运动转换为直线运动，实现了复杂的运动转换和力传递。

它在各个行业都有广泛的应用，具有广阔的发展前景。

在未来，随着科技的不断进步，曲柄摇杆机构将更好地结合传感器和控制技术，实现更高效、精确和智能的运动控制，为机械装置的发展带来新的机遇和挑战。

对于我个人而言，通过深入了解曲柄摇杆机构的原理和应用，我对机械装置和工程技术有了更深刻的理解和认识，也对未来科技发展有了更广阔的想象和期待。

曲柄摇杆机构运动学仿真1. 引言1.1 背景介绍曲柄摇杆机构是一种常见的机械传动装置，广泛应用于各种机械设备中。

其结构简单，运动灵活，广泛应用于汽车发动机、泵类设备、振动筛等领域。

曲柄摇杆机构通过曲柄和摇杆的连接，能够将旋转运动转换为往复运动或往复运动转换为旋转运动，具有很强的传动功能和稳定性。

研究曲柄摇杆机构的运动学特性对于优化设计和改进机械设备的性能具有重要意义。

对于曲柄摇杆机构的运动规律进行深入研究可以帮助我们更好地理解其运动特性，提高其运动效率，并为进一步的工程应用提供理论基础。

本文旨在通过运动学仿真方法对曲柄摇杆机构进行研究，探讨其运动规律和影响因素，并通过仿真结果分析和对比，为相关工程领域提供参考和指导。

通过对曲1.2 研究目的研究目的：本文旨在通过对曲柄摇杆机构运动学仿真的研究，深入探讨该机构的结构特点和运动规律，为工程设计和机械运动控制领域提供理论基础和实用指导。

具体目的包括：1. 分析曲柄摇杆机构的结构特点，包括曲柄、摇杆和连杆的相互作用关系，了解其在机械传动中的功能和作用。

2. 研究曲柄摇杆机构的运动规律，包括曲柄摇杆的转动轨迹、速度和加速度变化规律，揭示其运动过程中的动力学特性。

3. 探讨运动学仿真方法，通过计算机模拟曲柄摇杆机构的运动过程，实现对其运动性能的准确预测和分析。

4. 分析仿真结果，比较不同参数对曲柄摇杆机构运动性能的影响，为优化设计提供依据和参考。

5. 探讨影响因素，包括机构参数设置、工作环境条件等因素对曲柄摇杆机构运动学性能的影响，为进一步研究提供方向和思路。

2. 正文2.1 曲柄摇杆机构的结构特点曲柄摇杆机构是一种常用于机械传动系统中的重要构件，其结构特点主要包括以下几点：1. 曲柄：曲柄是曲柄摇杆机构中的主要构件之一，它通过旋转运动将输入的旋转运动转化为连续的往复运动。

曲柄的长度和角度可以根据具体的应用需求进行设计调整。

2. 摇杆：摇杆是曲2.2 曲柄摇杆机构的运动规律曲柄摇杆机构的运动规律是指在机构运动过程中曲柄、摇杆和连杆之间相互作用的规律。

实验三——用ADAMS 验证曲柄连杆机构如图3-1所示的铰链四杆机构（曲柄摇杆机构），AB 杆为原动件，逆时针匀速转动，其角速度为=/rad s ωπ2040602/3/3AB cm CD cm DA cm BAD ADC ππ===∠=∠=，，，，；对该机构进行验证，是否为曲柄摇杆机构；同时进行运动分析和动力分析。

图3-1 铰链四杆机构【实验目的】1、 了解ADAMS 软件；认识ADAMS 工作界面。

2、 掌握ADMAS 的建模与仿真；3、 验证铰链四杆机构中曲柄存在的条件。

【实验原理】1、 铰链四杆机构是指将4个杆件全部用转动副联接起来的机构。

2、 铰链四杆机构中曲柄存在的条件为以下两点：（1） 曲柄为最短杆件或最短的相邻杆件，此条件称为最短构件条件。

（2） 最短杆件与最长杆件的长度之和必须小于或等于其他两杆件的长度之和，即：'''min max l l l l +≤+此条件简称为构件长度和条件。

【实验仪器和设备】1、计算机。

2、机械系统动力学分析软件ADAMS 2013。

3、《机械设计基础》教材；实验指导书；实验报告。

【实验步骤】1、启动ADAMS。

双击桌面上ADAMS/View的快捷图标“”，打开ADAMS/View。

在欢迎对话框如图3-2中选择“新建模型”（Create a new model），弹出如图3-3所示“创建新模型”（Create a new model）对话框。

图3-2 欢迎对话框图3-3 “创建新模型”对话框在“模型名称”（Modelname）栏中输入：sparkplug；在“重力（Gravity）”栏中选择“正常重力（-全局Y轴）”；在“单位（Units）”栏中选择“MMKS –mm，kg，N，s，deg”；在“工作路径”栏中选择“C:\sparkplug”。

2、设置工作环境。

2.1 对于这个模型，网格间距需要设置成更高的精度以满足要求。

在ADAMS/View菜单栏中，选择设置（Setting）下拉菜单中的工作网格（Working Grid）命令。

曲柄摇杆机构运动学仿真
曲柄摇杆机构是一种常见的平面四杆机构，其运动学模型具有一定的特殊性质，是机构学中的一个重要研究对象。

本文基于ADAMS软件，建立了曲柄摇杆机构的运动学模型，进行了仿真分析。

首先，建立了曲柄摇杆机构的三维模型，并将其导入ADAMS软件，完成了初始条件的设定。

曲柄摇杆机构由固定件、曲柄、连杆、摇杆和负载组成。

其中，曲柄通过球铰连接于固定件上，连杆则通过等长约束与曲柄和摇杆相连，摇杆则通过球铰和负载相连。

初始状态下，机构处于曲柄与连杆呈45°夹角，摇杆与连杆呈135°夹角的位置。

其次，进行了曲柄摇杆机构的运动学分析。

根据四杆机构的运动学基本原理，可以建立该机构的位置、速度、加速度等关系式。

在ADAMS中，可以通过运动学仿真模块，自动生成各连杆的位置、速度、加速度等参数，并进行可视化展示。

最后，对曲柄摇杆机构的运动学特性进行了分析。

由于曲柄的运动特性较为特殊，因此曲柄摇杆机构的运动学模型也具有一定的特殊性质。

通过对仿真结果的分析，可以看出在曲柄一周内，摇杆存在两个倒挂点。

在这两个点上，摇杆的角速度为零，摇杆的加速度达到最大值，因此机构的动态响应较为剧烈。

此外，摇杆在倒挂点附近的运动状态也呈现出较大的非线性特性。

曲柄摇杆机构名词解释1. 什么是曲柄摇杆机构？曲柄摇杆机构是一种常见的机械传动装置，用于将旋转运动转换为直线运动或者将直线运动转换为旋转运动。

它由曲柄、摇杆和连杆组成。

2. 曲柄曲柄是曲线形状的轴，它通常被安装在一个旋转轴上。

曲柄的一端与旋转轴连接，另一端则通过连杆与摇杆相连。

当旋转轴旋转时，曲柄就会带动摇杆和连杆做相应的运动。

3. 摇杆摇杆是一个具有固定中心点的刚性杆件，它可以绕着中心点进行旋转。

摇杆的一端与连杆相连，另一端则可以用来传递力量或者控制其他装置。

通过改变中心点和长度，可以调整摇杆的运动特性。

4. 连杆连杆是连接曲柄与摇杆的关键部件，它通常是一个刚性的直线导向元件。

连杆有时也被称为“连接杆”或“连杆杆件”。

它的作用是将曲柄的旋转运动转换为摇杆的直线运动，或者将摇杆的直线运动转换为曲柄的旋转运动。

5. 曲柄摇杆机构的工作原理曲柄摇杆机构的工作原理基于连杆机构和曲线运动的特性。

当曲柄绕旋转轴旋转时，连杆会带动摇杆做直线运动。

具体来说，当曲柄处于水平位置时，连杆与摇杆呈直线状，并且摇杆处于最低点。

随着曲柄的旋转，连杆开始向上运动，同时带动摇杆沿着一个特定的轨迹做上下振动。

当曲柄继续旋转至垂直位置时，连杆达到最高点，并且摇杆处于最高点。

在曲柄继续旋转过程中，连杆再次向下移动并带动摇杆做相应的振动。

通过调整连杆和摇杆的长度以及中心点位置，可以改变曲柄摇杆机构的输出特性，如振幅、周期等。

6. 曲柄摇杆机构的应用曲柄摇杆机构广泛应用于各种机械装置中，包括发动机、泵、压缩机、内燃机等。

它们可以用于转换旋转运动和直线运动之间的能量和力量传递。

在发动机中，曲柄摇杆机构被用来将活塞的往复运动转换为曲轴的旋转运动，从而驱动汽车或者其他设备。

在泵和压缩机中，曲柄摇杆机构被用来增加或减少压力，并实现液体或气体的输送。

曲柄摇杆机构还常见于一些玩具、模型和工艺品中，用于制造有趣的动态效果。

7. 曲柄摇杆机构的优点和局限性优点：•简单可靠：曲柄摇杆机构由少量的部件组成，结构简单且可靠性高。
