组合逻辑电路的分析与设计解读

实验名称组合逻辑电路分析、设计与测试一、实验目的1.掌握组合逻辑电路的分析与测试方法；2.掌握用门电路设计组合逻辑电路的方法。

二、实验原理1.组合逻辑电路的分析与测试组合逻辑电路是最常见的逻辑电路，即通过基本的门电路（比如与门，与非门，或门，或非门等）来组合成具有一定功能的逻辑电路。

组合逻辑电路的分析，就是根据给定的逻辑电路，写出其输入与输出之间的逻辑函数表达式，或者列出真值表，从而确定该电路的逻辑功能。

组合逻辑电路的测试，就运用实验设备和仪器，搭建出实验电路，测试输入信号和输出信号是否符合理论分析出来的逻辑关系，从而验证该电路的逻辑功能。

组合逻辑电路的分析与测试的步骤通常是：（1）根据给定的组合逻辑电路图，列出输入量和中间量、输出量的逻辑表达式；（2）根据所得的逻辑式列出相应的真值表或者卡诺图；（3）根据真值表分析出组合逻辑电路的逻辑功能；（4）运用实验设备和器件搭建出该电路，测试其逻辑功能。

2.组合逻辑电路的设计与测试组合逻辑电路的设计与测试，就是根据设计的功能要求，列出输入量与输出量之间的真值表，通过化简获得输入量与输出量之间的逻辑表达式，然后根据逻辑表达式用相应的门电路设计该组合逻辑电路，然后运用实验设备与器件搭建实验电路，测试该电路是否符合设计要求。

组合逻辑电路的设计与测试的步骤通常是：（1）根据设计的功能要求，列出真值表或者卡诺图；（2）化简逻辑函数，得到最简的逻辑表达式；（3）根据最简的逻辑表达式，画出逻辑电路；（4）搭建实验电路，测试所设计的电路是否满足要求。

三、预习要求1.阅读理论教材上有关组合逻辑电路的分析与综合以及半加器等章节内容，以达到明确实验内容的目的。

2.查阅附录有关芯片管脚定义和相关的预备材料。

四、实验设备与仪器1.数字电路实验箱；2.芯片74LS00；74LS20。

五、实验内容1.半加器逻辑电路的分析与测试SC图5.5.1 半加器的逻辑电路（1） 根据图5.5.1写出中间量（1Z 、2Z 和3Z ）和输出量（S 和C ）关于输入量（A 和B ）的逻辑表达式。

组合逻辑电路的分析和设计_实验报告组合逻辑电路的分析与设计实验报告院系：电⼦与信息⼯程学院班级：电信13-2班组员:盖兵（134********）邢帅成（134********）⼀、实验⽬的1、掌握组合逻辑电路的分析⽅法与测试⽅法。

2、掌握组合逻辑电路的设计⽅法。

⼆、实验原理通常逻辑电路可分为组合逻辑电路和时序逻辑电路两⼤类。

电路在任何时刻，输出状态只取决于同⼀时刻各输⼊状态的组合，⽽与先前的状态⽆关的逻辑电路称为组合逻辑电路。

1.组合逻辑电路的分析过程，⼀般分为如下三步进⾏：①由逻辑图写输出端的逻辑表达式；②写出真值表；③根据真值表进⾏分析，确定电路功能。

2.组合逻辑电路⼀般设计的过程为图⼀所⽰。

图⼀组合逻辑电路设计⽅框图3.设计过程中，“最简”是指按设计要求，使电路所⽤器件最少，器件的种类最少,⽽且器件之间的连线也最少。

三、实验仪器设备数字电⼦实验箱、电⼦万⽤表、74LS04、74LS20、74LS00、导线若⼲。

74LS00 74LS04 74LS20四、实验容及⽅法1 、设计4线-2线优先编码器并测试其逻辑功能。

数字系统中许多数值或⽂字符号信息都是⽤⼆进制数来表⽰，多位⼆进制数的排列组合叫做代码，给代码赋以⼀定的含义叫做编码。

(1)4线-2线编码器真值表如表⼀所⽰4线-2线编码器真值表(2)由真值表可得4线-2线编码器最简逻辑表达式为1Y =((I 0′I 1′I 2I 3′)′(I 0′I 1′I 2′I 3)′) ′0Y =((I 0′I 1I 2′I 3′)′( I 0′I 1′I 2′I 3)′)′(3)由最简逻辑表达式可分析其逻辑电路图4线-2线编码器逻辑图（4）按照全加器电路图搭建编码器电路，注意搭建前测试选⽤的电路块能够正常⼯作。

（5）验证所搭建电路的逻辑关系。

0I =1 1Y 0Y =0 0 1I =1 1Y 0Y =0 12I =1 1Y 0Y =1 0 3I =1 1Y 0Y =1 12、设计2线-4线译码器并测试其逻辑功能。

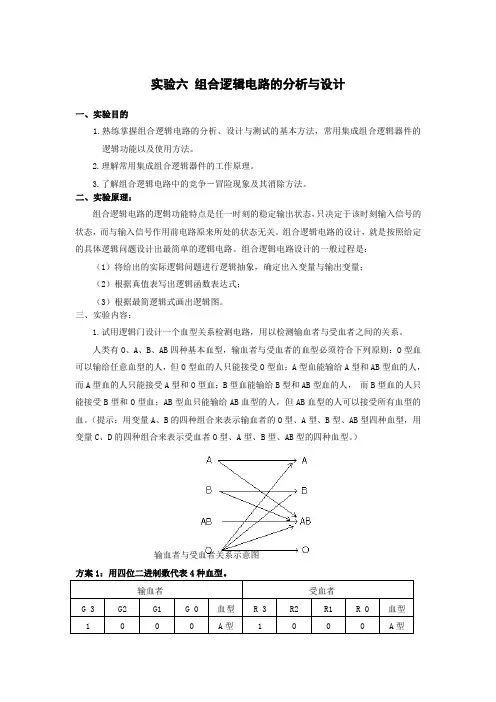

实验六组合逻辑电路的分析与设计一、实验目的1.熟练掌握组合逻辑电路的分析、设计与测试的基本方法，常用集成组合逻辑器件的逻辑功能以及使用方法。

2.理解常用集成组合逻辑器件的工作原理。

3.了解组合逻辑电路中的竞争－冒险现象及其消除方法。

二、实验原理：组合逻辑电路的逻辑功能特点是任一时刻的稳定输出状态，只决定于该时刻输入信号的状态，而与输入信号作用前电路原来所处的状态无关。

组合逻辑电路的设计，就是按照给定的具体逻辑问题设计出最简单的逻辑电路。

组合逻辑电路设计的一般过程是：（1）将给出的实际逻辑问题进行逻辑抽象，确定出入变量与输出变量；（2）根据真值表写出逻辑函数表达式；（3）根据最简逻辑式画出逻辑图。

三、实验内容：1.试用逻辑门设计一个血型关系检测电路，用以检测输血者与受血者之间的关系。

人类有O、A、B、AB四种基本血型，输血者与受血者的血型必须符合下列原则：O型血可以输给任意血型的人，但O型血的人只能接受O型血；A型血能输给A型和AB型血的人，而A型血的人只能接受A型和O型血；B型血能输给B型和AB型血的人，而B型血的人只能接受B型和O型血；AB型血只能输给AB血型的人，但AB血型的人可以接受所有血型的血。

（提示：用变量A、B的四种组合来表示输血者的O型、A型、B型、AB型四种血型，用变量C、D的四种组合来表示受血者O型、A型、B型、AB型的四种血型。

）输血者与受血者关系示意图方案1：用四位二进制数代表4种血型。

四位二进制数输血者和受血者真值表12301230123012301230123G G G G R R R R R R R R G G G G R R R R G G G G S +++= 这个方案共有8个输入和一个输出，需要2个八输入与门、2个四输入与门和一个四输入或门实现。

方案2：用二位二进制数代表4种血型。

二位二进制数输血者和受血者真值表卡诺图如下：函数表达式：∙∙ABDA=+++=用+=++CDF∙ABADCCDBCDCABBBACD与非门实现电路图：这个方案共有4个输入和一个输出，需要4个2输入与门和一个四输入或门实现。

实验二组合逻辑电路分析与设计一、实验目的1.掌握组合逻辑电路的分析方法与测试方法；2.掌握组合逻辑电路的设计方法。

二、实验预习要求1.熟悉门电路工作原理及相应的逻辑表达式；2.熟悉数字集成电路的引脚位置及引脚用途；3.预习组合逻辑电路的分析与设计步骤。

三、实验原理通常, 逻辑电路可分为组合逻辑电路和时序逻辑电路两大类。

电路在任何时刻, 输出状态只决定于同一时刻各输入状态的组合, 而与先前的状态无关的逻辑电路称为组合逻辑电路。

1．组合逻辑电路的分析过程, 一般分为如下三步进行：（1）由逻辑图写出输出端的逻辑表达式；（2）画出真值表；（3）根据对真值表进行分析, 确定电路功能。

2. 组合逻辑电路的一般设计过程为图实验2.1所示。

设计过程中, “最简”是指电路所用器件最少, 器件的种类最少, 而且器件之间的连线也最少.四、实验仪器设备1. TPE－ADⅡ实验箱（+5V电源, 单脉冲源, 连续脉冲源, 逻辑电平开关, LED显示, 面包板数码管等）1台；2. 四两输入集成与非门74LS00 2片；3. 四两输入集成异或门74LS86 1片；4. 两四输入集成与非门74LS20 3片。

五、实验内容及方法1. 分析、测试74LS00组成的半加器的逻辑功能。

（1）用74LS00组成半加器, 如图实验2.2所示电路, 写出逻辑表达式并化简, 验证逻辑关系。

Z1=AB；Z2= Z1A = ABA;Z3= Z1B = ABB;Si= Z2Z3 = ABA ABB = ABA+ABB = AB+ AB = A + B;Ci = Z1A = AB;（2）列出真值表。

（3）分析、测试用异或门74LS86与74LS00组成的半加器的逻辑功能, 自己画出电路, 将测试结果填入自拟表格中, 并验证逻辑关系。

评价: 通过这种方法获得测试结果和上述电路完全相同, 并且在有异或门的情况下实现较为简单, 所以我们应当在设计的时候在条件允许的情况实现最简。
