芯片散热知识(耗散功率)

芯片汽车散热芯片是现代汽车中不可或缺的关键部件之一。

它们扮演着控制和管理整车各个系统的角色，如引擎控制、悬挂系统、安全气囊等等。

然而，随着汽车技术的不断进步和发展，芯片在汽车中的功耗也日益增加，这就给芯片散热带来了巨大的挑战。

汽车中的芯片通常由硅等材料制成，其工作原理类似于电子设备中的集成电路。

芯片在工作时会产生大量的热量，如果不能及时有效地散热，将会严重影响芯片的性能和寿命。

因此，汽车制造商和芯片制造商都在努力寻找解决方案来解决芯片散热问题。

一种常见的芯片散热解决方案是通过散热片来提高散热效果。

散热片通常由金属材料制成，如铝、铜等，具有良好的导热性能。

散热片通过与芯片紧密接触，并通过导热胶或导热膏将芯片的热量传导到散热片上，然后通过风扇或空气流动来散热。

这种散热方式在汽车中广泛应用，能够有效地降低芯片的温度，保证其正常工作。

除了散热片，汽车中还可以采用其他散热技术来解决芯片散热问题。

例如，一些高端汽车会采用液冷散热系统。

液冷散热系统通过将芯片周围的热量转移到液体中，然后通过水泵将热液传输到散热器中，最后通过风扇或空气流动来散热。

这种散热方式具有更高的散热效率和稳定性，可以更好地解决芯片散热问题。

还有一种新兴的散热技术被广泛关注和研究，即石墨烯散热材料。

石墨烯是一种具有优异导热性能的二维材料，可以将芯片的热量迅速传导到散热片或其他热传导介质中，从而实现高效散热。

石墨烯散热材料具有体积小、重量轻、导热性好等优点，在未来有望成为汽车芯片散热领域的重要突破。

芯片散热是现代汽车中的一个重要问题，对于保证芯片的正常工作和延长其使用寿命至关重要。

目前，散热片、液冷散热系统和石墨烯散热材料等技术被广泛应用于汽车中，以解决芯片散热问题。

随着技术的不断进步，相信芯片散热问题将会得到更好的解决，为汽车带来更高的性能和可靠性。

芯片散热片介绍芯片散热片是一种用于芯片散热的重要零部件。

在现代电子设备中，芯片的集成度越来越高，功耗也越来越大，因此需要散热来保证芯片正常运行。

芯片散热片通过优化散热设计，提高散热效率，保护芯片免受高温损害。

本文将介绍芯片散热片的原理、材料和制造工艺，并讨论其在电子设备中的应用。

芯片散热原理芯片散热原理主要通过热传导和热辐射来实现。

热传导是指热量从高温区域传导到低温区域的过程，通过散热片的导热性能，将芯片产生的热量迅速传递到散热片的表面。

热辐射则是指热能以电磁波的形式传播，通过散热片的表面放射热量到周围环境中，实现散热。

设计一个高效的芯片散热片需要考虑导热性能、散热片的表面积和散热片与芯片的接触情况等因素。

优化这些因素可以提高芯片的散热效率，避免芯片过热引发故障。

芯片散热片的材料芯片散热片的材料选择对散热效果有着重要影响。

常用的芯片散热片材料包括：1.铜：具有优良的导热性能和电导率，是一种常用的芯片散热材料。

铜散热片可以快速将芯片的热量传递到散热片的表面。

2.铝：具有较高的导热性能和良好的成本效益，是一种广泛使用的芯片散热片材料。

铝散热片相对轻量，适合在轻薄电子设备中使用。

3.石墨：具有良好的导热性能和机械强度。

石墨散热片在高温环境中表现出色，可用于高功率芯片的散热。

4.热导胶：一种将散热片与芯片之间填充的材料，能够填补微小的间隙，提高热传导效率。

热导胶常用于和散热片直接接触的芯片表面，增加热量的传导效率。

根据具体的散热需求和成本考虑，可以选择合适的材料来制造芯片散热片。

芯片散热片的制造工艺芯片散热片的制造工艺通常包括以下步骤：1.材料准备：根据设计要求选择合适的芯片散热片材料，进行材料的切割和加工。

根据需要制作散热片的形状和尺寸。

2.表面处理：对散热片的表面进行处理，以提高散热效率。

常见的表面处理方法包括阳极氧化、化学镀铜、喷砂等。

3.导热接触面处理：如果需要使用热导胶，还需在散热片的导热接触面涂覆热导胶。

讲述CPU，GPU等芯片散热讲述CPU，GPU等芯片散热在日常中我们常被CPU，GPU等芯片的散热所困扰，下面我从两个方面来阐述这一问题。

欢迎大家阅读！更多相关信息请关注相关栏目！一、热阻首先我来谈一下晶体管的基础知识，晶体管器件是由半导体材料锗或硅的PN或NP电结构成（目前锗材料已被逐步淘汰），下面主要介绍一下硅材料。

硅材料：硅具有优良的半导体电学性质。

禁带宽度适中，为1.21电子伏。

载流子迁移率较高，电子迁移率为1350平方厘米/伏 .秒，空穴迁移率为480平方厘米/伏 .秒。

本征电阻率在室温(300K)下高达2.3×10的5次方欧 .厘米，掺杂後电阻率可控制在10的4次方～10的负4次方欧 .厘米的宽广范围内，能满足制造各种器件的需要。

硅单晶的非平衡少数载流子寿命较长，在几十微秒至1毫秒之间。

热导率较大，化学性质稳定，又易于形成稳定的热氧化膜。

在平面型硅器件制造中可以用氧化膜实现PN结表面钝化和保护，还可以形成金属氧化物半导体结构，制造MOS型场效应晶体管和集成电路。

上述性质使PN结具有良好特性，使硅器件具有耐高压，反向漏电流小，效率高，使用寿命长，可靠性好，热传导好等优点。

在电脑中我们经常看到MOS器件，那么什么是MOS器件呢？MOS的全文是：Metal Oxide Semiconductor 金属氧化物半导体。

用氧化膜硅材料制作的场效应晶体管，就叫做MOS型场效应晶体管，既：金属氧化物场效应晶体管。

在冬季，当我们把手放在一块木板和放在一块铁板上时，就会感觉到铁板比木板凉，铁板越大，接触的越紧，越感到凉。

这说明铁板比木板的散热能力好，而且散热能力与面积，体积，几何形状，以及接触面的紧密程度都有关系。

在电脑工作时，芯片晶体管PN的损耗（任何集成电路芯片都是由N个晶体管组成）产生了温升Ti，它是通过管芯与外壳之间的热阻Rri，无散热片时元件外壳和周围环境之间的热阻Rrb，元件与散热片之间的热阻Rrc和散热片与周围环境之间的.热阻Rrf这四种渠道将热量传走，使温差能够符合元件正常运行的要求。

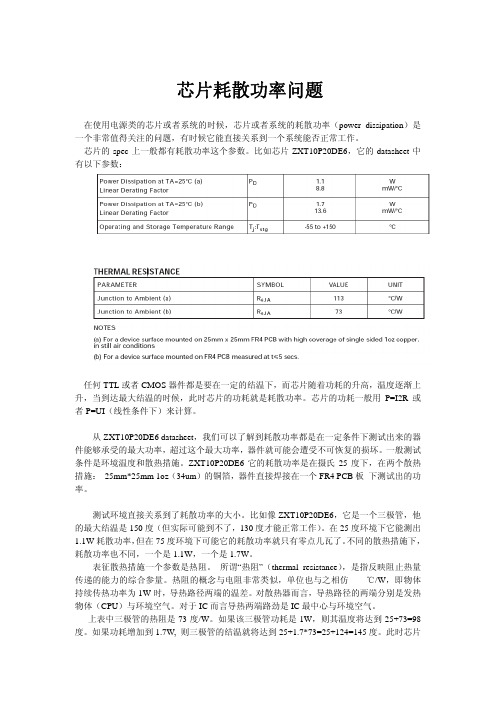

芯片耗散功率问题在使用电源类的芯片或者系统的时候，芯片或者系统的耗散功率（power dissipation）是一个非常值得关注的问题，有时候它能直接关系到一个系统能否正常工作。

芯片的spec上一般都有耗散功率这个参数。

比如芯片ZXT10P20DE6，它的datasheet中有以下参数：任何TTL或者CMOS器件都是要在一定的结温下，而芯片随着功耗的升高，温度逐渐上升，当到达最大结温的时候，此时芯片的功耗就是耗散功率。

芯片的功耗一般用P=I2R或者P=UI（线性条件下）来计算。

从ZXT10P20DE6 datasheet，我们可以了解到耗散功率都是在一定条件下测试出来的器件能够承受的最大功率，超过这个最大功率，器件就可能会遭受不可恢复的损坏。

一般测试条件是环境温度和散热措施。

ZXT10P20DE6它的耗散功率是在摄氏25度下，在两个散热措施： 25mm*25mm 1oz（34um）的铜箔，器件直接焊接在一个FR4 PCB板下测试出的功率。

测试环境直接关系到了耗散功率的大小。

比如像ZXT10P20DE6，它是一个三极管，他的最大结温是150度（但实际可能到不了，130度才能正常工作）。

在25度环境下它能测出1.1W耗散功率，但在75度环境下可能它的耗散功率就只有零点几瓦了。

不同的散热措施下，耗散功率也不同，一个是1.1W，一个是1.7W。

表征散热措施一个参数是热阻。

所谓“热阻”（thermal resistance），是指反映阻止热量传递的能力的综合参量。

热阻的概念与电阻非常类似，单位也与之相仿——℃/W，即物体持续传热功率为1W时，导热路径两端的温差。

对散热器而言，导热路径的两端分别是发热物体（CPU）与环境空气。

对于IC而言导热两端路劲是IC最中心与环境空气。

上表中三极管的热阻是73度/W。

如果该三极管功耗是1W，则其温度将达到25+73=98度。

如果功耗增加到1.7W, 则三极管的结温就将达到25+1.7*73=25+124=145度。

半导体功率器件的散热计算晨怡热管2006-12-31 0:58:06【摘要】本文通过对半导体功率器件发热及传热机理的讨论，导出了半导体功率器件的散热计算方法。

【关键词】半导体功率器件功耗发热热阻散热器强制冷却一、半导体功率器件的类型和功耗特点一般地说，半导体功率器件是指耗散功率在1瓦或以上的半导体器件。

按照半导体功率器件的运用方式，可分为半导体功率放大器件和半导体功率开关器件。

1、半导体功率放大器件半导体功率放大器又因其放大电路的类型分为甲类放大器、乙类推挽放大器、甲乙类推挽放大器和丙类放大器。

甲类放大器的理论效率只有50%，实际运用时则只有30%左右；乙类推挽放大器的理论效率也只有78.5%，实际运用时则只有60%左右；甲乙类推挽放大器和丙类放大器的效率介乎甲类放大器和乙类推挽放大器之间。

也就是说，半导体功率放大器件从电源中取用的功率只有一部分作为有用功率输送到负载上去，其余的功率则消耗在半导体功率放大器件上，半导体功率放大器在工作时消耗在半导体功率放大器件上的功率称为半导体功率放大器件的功耗。

半导体功率放大器件的功耗为其集电极—发射极之间的电压降乘以集电极电流：P D=U ce·I c（式1—1）式中P D为半导体功率放大器件的功耗（单位W）。

U ce为半导体功率放大器件集电极—发射极之间的电压降（单位V）。

I c为半导体功率放大器件的集电极电流（单位A）。

线性调整型直流稳压电源中的调整管是工作在放大状态的半导体功率放大器件，所以其功耗的计算和半导体功率放大器件的功耗计算是相似的。

例如一个集成三端稳压器，其功耗就是：输入端—输出端电压差乘以输出电流。

2、半导体功率开关器件半导体功率开关器件例如晶体闸流管、开关三极管等。

它们的工作状态只有两个：关断（截止）或导通（饱和）。

理想的开关器件在关断（截止）时，其两端的电压较高，但电流为零，所以功耗为零；导通（饱和）时流过它的电流较大，但其两端的电压降为零，所以功耗也为零。

功率管耗散功率（原创实用版）目录一、引言二、功率管耗散功率的定义和意义1.耗散功率的概念2.耗散功率对功率管性能的影响三、功率管耗散功率的计算方法1.以晶体管为例的计算方法2.MOS 管的耗散功率计算四、影响功率管耗散功率的因素1.导通电阻2.结温3.热阻五、如何降低功率管的耗散功率1.散热片的使用2.优化电路设计六、结论正文一、引言在电子设备中，功率管是不可或缺的元件之一，其在电路中负责承受和处理电能。

而功率管的耗散功率则是衡量其性能的重要指标。

本文将从功率管耗散功率的定义和意义入手，详细介绍其计算方法以及影响因素，并探讨如何降低功率管的耗散功率。

二、功率管耗散功率的定义和意义耗散功率是指功率管在正常工作状态下，由于内部电阻而产生的热量。

耗散功率的大小直接影响到功率管的稳定性和寿命。

过高的耗散功率可能导致功率管过热，进而影响设备的性能和可靠性。

因此，了解和掌握功率管耗散功率的计算方法具有重要意义。

三、功率管耗散功率的计算方法以晶体管为例，其耗散功率主要取决于管内的 PN 结温度（简称结温 T）。

当结温超过允许值时，流经晶体管的电流会急剧增大，可能导致管子烧坏。

因此，晶体管的耗散功率等于未超过结温允许值时所流过的电流与管压降之乘积。

对于 MOS 管，其耗散功率计算较为复杂，需要考虑阻性和开关损耗两部分。

MOS 管的耗散功率很大程度上依赖于它的导通电阻（Rds(ON)），而 Rds(ON) 又与它的结温（Tj）有关。

Tj 又依赖于 MOS 管的功率耗散以及 MOS 管的热阻（jA）。

因此，需要采用一种迭代过程来计算 MOS 管的耗散功率。

四、影响功率管耗散功率的因素1.导通电阻：导通电阻越小，耗散功率越小，因此降低导通电阻可以有效降低功率管的耗散功率。

2.结温：结温越高，耗散功率越大。

因此，需要通过合理的散热措施来降低结温，从而降低耗散功率。

3.热阻：热阻越小，散热效果越好，耗散功率越小。

因此，选择具有良好散热性能的功率管可以降低耗散功率。

半导体功率器件的散热计算晨怡热管2006-12-31 0:58:06【摘要】本文通过对半导体功率器件发热及传热机理的讨论，导出了半导体功率器件的散热计算方法。

【关键词】半导体功率器件功耗发热热阻散热器强制冷却一、半导体功率器件的类型和功耗特点一般地说，半导体功率器件是指耗散功率在1瓦或以上的半导体器件。

按照半导体功率器件的运用方式，可分为半导体功率放大器件和半导体功率开关器件。

1、半导体功率放大器件半导体功率放大器又因其放大电路的类型分为甲类放大器、乙类推挽放大器、甲乙类推挽放大器和丙类放大器。

甲类放大器的理论效率只有50%，实际运用时则只有30%左右；乙类推挽放大器的理论效率也只有78.5%，实际运用时则只有60%左右；甲乙类推挽放大器和丙类放大器的效率介乎甲类放大器和乙类推挽放大器之间。

也就是说，半导体功率放大器件从电源中取用的功率只有一部分作为有用功率输送到负载上去，其余的功率则消耗在半导体功率放大器件上，半导体功率放大器在工作时消耗在半导体功率放大器件上的功率称为半导体功率放大器件的功耗。

半导体功率放大器件的功耗为其集电极—发射极之间的电压降乘以集电极电流：P D=U ce·I c（式1—1）式中P D为半导体功率放大器件的功耗（单位W）。

U ce为半导体功率放大器件集电极—发射极之间的电压降（单位V）。

I c为半导体功率放大器件的集电极电流（单位A）。

线性调整型直流稳压电源中的调整管是工作在放大状态的半导体功率放大器件，所以其功耗的计算和半导体功率放大器件的功耗计算是相似的。

例如一个集成三端稳压器，其功耗就是：输入端—输出端电压差乘以输出电流。

2、半导体功率开关器件半导体功率开关器件例如晶体闸流管、开关三极管等。

它们的工作状态只有两个：关断（截止）或导通（饱和）。

理想的开关器件在关断（截止）时，其两端的电压较高，但电流为零，所以功耗为零；导通（饱和）时流过它的电流较大，但其两端的电压降为零，所以功耗也为零。

芯片微纳结构散热-概述说明以及解释1.引言1.1 概述概述芯片微纳结构散热是近年来在电子器件领域备受关注的一个重要课题。

随着芯片集成度的不断提高和功率密度的增加，散热问题已成为影响芯片性能和寿命的关键因素之一。

通过对芯片内部微纳结构进行改进和优化，可以有效提高散热效率，降低芯片温度，从而保证其稳定运行和延长使用寿命。

本文将探讨芯片微纳结构散热的特点、散热原理及重要性，以及当前散热技术的发展现状，旨在为进一步研究和应用提供参考和借鉴。

1.2 文章结构文章结构部分的内容可以包括以下内容：本文将首先介绍芯片微纳结构的特点，包括其在散热方面的优势和应用场景。

然后，我们将探讨散热原理及其在芯片设计中的重要性，以便读者能够了解为什么需要采取有效的散热措施。

接下来，我们将回顾当前散热技术的发展现状，包括传统的散热方法和新兴的散热技术。

最后，在结论部分，我们将展望芯片微纳结构散热的未来发展趋势，探讨散热技术的潜在方向，总结本文的主要观点，并提出建议供读者参考。

通过本文的全面讨论，读者将更深入地了解芯片微纳结构散热的重要性和未来发展方向。

1.3 目的本文旨在探讨芯片微纳结构散热技术的重要性和发展现状，分析其在现代电子器件中的应用及潜在的未来发展趋势。

通过深入了解芯片微纳结构的特点、散热原理和技术发展现状，我们希望能够为提高电子器件的性能和稳定性提供有益的参考和建议。

同时，对于散热技术的未来发展方向进行探讨，为相关领域的研究和实践提供启示和指导。

通过本文的研究和讨论，希望能够促进芯片微纳结构散热技术的进一步发展，为电子设备的稳定运行和性能提升做出贡献。

2.正文2.1 芯片微纳结构的特点：芯片微纳结构是指在芯片表面或内部制造微米级或纳米级的结构，以提高器件的性能和功能。

其主要特点如下：1. 尺寸微小：芯片微纳结构的尺寸一般在微米或纳米级别，具有高度集成和微型化的特点。

2. 高密度：通过微纳加工技术，可以将更多的功能单元集成到芯片上，提高器件的密度和性能。
