CVD
- 格式：pptx
- 大小：1.62 MB
- 文档页数：31
下载文档原格式
合集下载
脑血管疾病(CVD)
短暂性脑缺血发作（TIA） 短暂性脑缺血发作（TIA）
• 定义：是指颅内血管病变引起的一过性或 短暂性、局灶性脑或视网膜功能障碍，症 状一般持续10~15min，多在1h内恢复，最 长不超过24h,可反复发作，不遗留神经功能 缺损的症状和体征。
病因与发病机制
• 微栓子学说 动脉粥样硬化斑块碎屑→形成微栓子 （血流作用下）→微栓塞→局部缺血症状 • 血流动力学障碍学说 脑动脉严重狭窄或完全闭塞→侧支循环 维持局部脑供血→某种原因导致血压降低 →脑血流量减少→侧支循环供血不足→一 过性缺血症状 • 脑血管痉挛学说
• 饮食指导 选择低盐、低脂、充足蛋白质和丰富维生素 的饮食，如多食谷类和鱼类、新鲜蔬菜和 水果、豆类、坚果；少吃糖类和甜食；限 制盐量（＜6g/d）和动物油的摄入；戒烟酒， 忌辛辣、油炸食物。 • 保持心态平衡
脑梗死（缺血性脑卒中）
• 脑血栓形成（最常见） • 脑栓塞
脑血栓形成
• 定义：指颅内外供应脑组织的动脉血管壁 发生病理改变，血管腔变狭窄或在此基础 上形成的血栓，造成脑局部急性血流中断， 脑组织缺血、缺氧、软化坏死，出现的相 应的神经系统症状与体征，常出现偏瘫、 失语。
临床表现
• 好发于老年人，男性多于女性 • 发作突然 • 历时短暂：一般为10~15min，多在1h小时 内恢复，最长不超过24h。 • 局灶性脑或视网膜功能障碍的症状 • 完全恢复，不留神经功能缺损体征 • 常有反复发作的病史
治疗要点
• 病因治疗 • 药物治疗： 1、抗血小板聚集：阿斯匹林、双嘧达莫、噻氯匹啶 2、抗凝治疗：肝素静滴 3、钙通道阻滞剂（扩张血管，阻止脑血管痉挛）： 尼莫地平 4、中医药治疗：川弓、丹参、红花等 外科手术和血管内介入治疗
• 多数病人在安静休息时发病，不少病人在 睡眠中发生，次晨发现不能说话，一侧肢 体瘫痪。多数病人意识清醒，少数病人可 有意识障碍，持续时间短。 • 神经功能缺损表现（主要取决于脑血管闭 塞的部位及梗死的范围）：如失语、偏瘫、 偏身感觉障碍等
cvd化学气相沉积工艺
CVD（化学气相沉积）是一种重要的薄膜生长工艺，广泛应用于半导体、光电子、纳米材料和涂层工业中。
以下是CVD工艺的基本概述：1. 概念：CVD是一种通过将气体前体化合物沉积在固体表面上来生长薄膜或涂层的工艺。
这些前体气体通过加热可升华或分解，然后在基底表面反应并形成所需的材料。
2. 基本步骤：CVD工艺包括以下基本步骤：a. 前体气体引入：气体前体化合物以气体或液体形式引入反应室。
b. 基底准备：基底通常是硅片、玻璃、金属等，必须事先准备，例如清洗和加热，以确保薄膜附着良好。
c. 气体分解或反应：前体气体在高温下分解或反应，生成反应产物。
d. 反应产物沉积：反应产物沉积在基底表面，形成所需的薄膜或涂层。
e. 废气排放：废气将未反应的气体和副产物排出反应室。
3. 温度和压力控制：控制CVD工艺的温度和压力非常重要。
温度通常高于反应气体的沸点，以确保气体前体可以蒸发或分解。
压力可以调整以控制气体的浓度和反应速率。
4. 类型：CVD工艺有多种类型，包括：a. 热CVD：在高温下进行，常用于硅片生产等。
b. 低压CVD（LPCVD）：在较低的压力下进行，适用于高质量薄膜的生长。
c. PECVD（等离子体增强化学气相沉积）：使用等离子体激活气体前体，通常用于生长氢化非晶硅薄膜等。
d. MOCVD（金属有机化学气相沉积）：用于生长半导体材料，如GaAs、InP等。
5. 应用：CVD工艺在半导体制造、光电子器件、太阳能电池、涂层技术、纳米材料制备等领域具有广泛应用。
它用于生长晶体薄膜、导电涂层、光学涂层、硅片的外延生长等。
6. 控制和监测：CVD工艺需要精确的温度、压力和气体流量控制，以及监测反应产物和废气的化学成分。
总之，CVD是一种重要的化学气相沉积工艺，可用于生长各种薄膜和涂层，广泛应用于多个工业领域，是现代微电子和纳米技术的基础之一。
CVD工艺原理及设备介绍
CVD工艺原理及设备介绍CVD，即化学气相沉积（Chemical Vapor Deposition），是一种常用的薄膜制备技术。
它通过在高温高真空条件下，利用气相反应在基底上沉积出所需的薄膜。
CVD工艺广泛应用于材料科学、光电子学、化学工程等领域，在集成电路、太阳能电池、涂层材料等方面发挥重要作用。
1.反应物气体进入反应室：反应室由高温材料制成，例如石英或陶瓷。
反应室内部经过加热，使其达到所需的反应温度。
反应物气体通过进气管进入反应室，可以是单一气体或混合气体。
2.气体反应：在反应室中，进入的反应物气体在高温条件下进行气相反应。
例如，当单一气体为硅源气体（例如SiH4），在高温下它会分解并与基底表面上的原子发生反应，生成硅薄膜。
对于混合气体而言，多个气体分子之间发生反应生成所需的薄膜。
3.薄膜沉积：反应物气体反应后生成的固相产物从气相转变为固体并沉积在基底表面上，形成所需的薄膜。
1.CVD反应室：CVD反应室通常由高温材料制成，如石英或陶瓷。
它能够承受高温和高真空环境，并且具有良好的气密性，以确保反应过程的稳定性和安全性。
2.进气系统：进气系统用于向反应室中输入反应物气体。
它通常包括气体供应系统、流量控制器和进气管道。
气体供应系统用于储存和供应反应物气体，流量控制器用于调节气体流量，进气管道将气体送入反应室。
3.加热系统：加热系统用于提供反应室所需的高温环境。
它通常采用电阻加热或电感加热方式，以快速、均匀地加热反应室。
4.泵系统：泵系统用于建立和维持反应室内的高真空环境。
它可以采用机械泵、分子泵或离子泵等不同类型的泵，以实现有效的气体抽取和排放。
5.控制系统：控制系统用于监控和调节CVD过程中的各个参数，如温度、气体流量、制备时间等。
它通常由传感器、控制器和数据记录设备组成，以确保制备过程的可重复性和稳定性。
总之，CVD工艺是一种重要的薄膜制备技术，通过在高温高真空条件下将气相物质沉积到基底表面上，实现薄膜的制备。
晶体生长技术-CVD原理
CVD传输和反应步骤
CVD反应控制要点
温度与反应速率的限制：温度升高，表面反 应速度增加，过程速率最慢环节决定整个淀 积过程的速度。 常压下，CVD速率不会超过主气体流质量传
输速率-质量传输限制淀积工艺。
低压下，表面反应速度较低，淀积速度受表
面反应速度限制-反应速度限制CVD工艺
CVD的化学反应的特点
CVD涂层质量影响因素
3）反应气体分压：是决定涂层质量的重要因 素之一，它直接影响涂层成核、生长、沉积 速率、组织结构和成分。对于沉积碳化物、 氮化物涂层，通入金属卤化物的量（如 TiCl4），应适当高于化学当量计算值，这对 获得高质量涂层是很重要的。
CVD方法分类
不同的CVD工艺具有不同的反应腔设计， CVD反应依据 反应腔中的压力可分为常压CVD（APCVD）和减压CVD， 其中减压CVD又分为低压CVD（LPCVD）、等离子增强减 压CVD（PECVD）及高密度等离子增强CVD。 各类CVD反应的区别主要在于环境压力的高低和输入能 量方式的不同。
1）沉积温度：是影响涂层质量的重要因素， 而每种涂层材料都有自己最佳的沉积温度范 围。一般来说，温度越高，CVD化学反应速 度加快，气体分子或原子在基体表面吸附和 扩散作用加强，故沉积速率也越快，此时涂 层致密性好，结晶完美。但过高的沉积温度， 也会造成晶粒粗大的现象。当然沉积温度过 低，会使反应不完全，产生不稳定结构和中 间产物，涂层和基体结合强度大幅度下降。
CVD发展历史
1949年采用CVD技术成功沉积出TiC硬质涂层。 1962年开始TiC涂层硬质刀片的研究，于1967年获得成功。 1968年在市场上有TiC涂层硬质合金刀片产品出售。不久又 研制成了TiN、 TiC- TiN涂层硬质合金刀片。 1973年出现了第二代TiC-Al2O3多种复合涂层硬质合金刀片。 1980年出现了第三代TiC-Al2O3- TiN多种复合涂层硬质合金 刀片。 20世纪末期，采用高温CVD（HT-CVD）和中温CVD（MTCVD）相结合的新工艺，开发出了TiC-MT-TiCN-Al2O3- TiN 高性能涂层材料。加上金刚石和类金刚石、CBN、C3N4等超 硬涂层材料的研究成功，使涂层刀具、模具及其他涂层制品 性能更加优越。所以硬质涂层材料的发展和应用，被称为材 料科学领域中的一场新的革命。

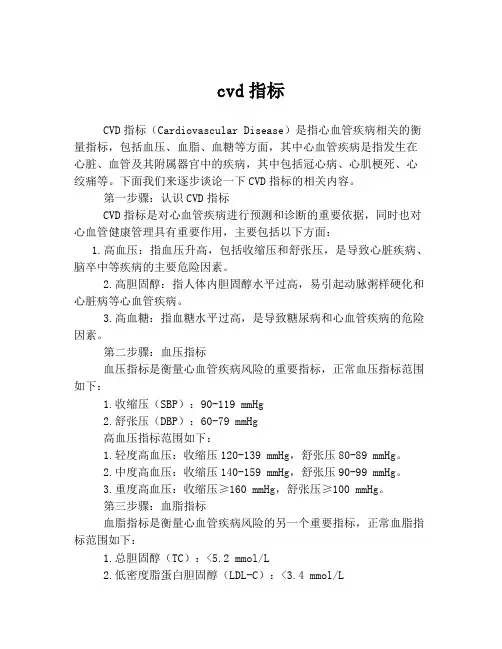

cvd指标
cvd指标CVD指标（Cardiovascular Disease）是指心血管疾病相关的衡量指标，包括血压、血脂、血糖等方面，其中心血管疾病是指发生在心脏、血管及其附属器官中的疾病，其中包括冠心病、心肌梗死、心绞痛等。
下面我们来逐步谈论一下CVD指标的相关内容。
第一步骤：认识CVD指标CVD指标是对心血管疾病进行预测和诊断的重要依据，同时也对心血管健康管理具有重要作用，主要包括以下方面：1.高血压：指血压升高，包括收缩压和舒张压，是导致心脏疾病、脑卒中等疾病的主要危险因素。
2.高胆固醇：指人体内胆固醇水平过高，易引起动脉粥样硬化和心脏病等心血管疾病。
3.高血糖：指血糖水平过高，是导致糖尿病和心血管疾病的危险因素。
第二步骤：血压指标血压指标是衡量心血管疾病风险的重要指标，正常血压指标范围如下：1.收缩压（SBP）：90-119 mmHg2.舒张压（DBP）：60-79 mmHg高血压指标范围如下：1.轻度高血压：收缩压120-139 mmHg，舒张压80-89 mmHg。
2.中度高血压：收缩压140-159 mmHg，舒张压90-99 mmHg。
3.重度高血压：收缩压≥160 mmHg，舒张压≥100 mmHg。
第三步骤：血脂指标血脂指标是衡量心血管疾病风险的另一个重要指标，正常血脂指标范围如下：1.总胆固醇（TC）：<5.2 mmol/L2.低密度脂蛋白胆固醇（LDL-C）：<3.4 mmol/L3.高密度脂蛋白胆固醇（HDL-C）：>1.04 mmol/L，男性>1.03 mmol/L4.甘油三酯（TG）：<1.7 mmol/L高血脂指标范围如下：1.轻度高血脂：TC 5.2-6.4 mmol/L。
2.中度高血脂：TC 6.5-7.9 mmol/L。
3.重度高血脂：TC ≥8.0 mmol/L。
第四步骤：血糖指标血糖指标是衡量心血管疾病风险的另一个重要指标，正常血糖指标范围如下：1.空腹血糖（FPG）：<6.1 mmol/L2.餐后2小时血糖（2hPG）：<7.8 mmol/L3.糖化血红蛋白（HbA1c）：<5.7%高血糖指标范围如下：1.糖尿病前期：FPG 6.1-6.9 mmol/L，2hPG7.8-11.0 mmol/L，HbA1c5.7-6.4%2.糖尿病：FP G ≥7.0 mmol/L，2hPG≥11.1 mmol/L，HbA1c≥6.5%第五步骤：生活习惯指标除了以上的CVD指标，生活习惯也是影响心血管健康的重要因素，以下是一些重要的生活习惯指标：1.不吸烟2.饮食健康，低盐、低脂、高纤维、多蔬果3.适当的体育锻炼，每周至少150分钟、中等强度的有氧运动4.维持正常体重5.适量饮酒，男性每天不超过两杯酒，女性每天不超过一杯酒总结：CVD指标对于心血管疾病的诊断和预测有着非常重要的作用，而血压、血脂、血糖等方面都需要保持在正常范围，同时保持良好的生活习惯可以帮助预防心血管疾病的发生。
第四章CVD工艺
➢LPCVD原理
早期CVD 技术以开管系统为主， 即Atmosphere Pressure
CVD (APCVD)。
近年来，CVD技术令人注目的新发展是低压CVD技术，
即Low Pressure CVD（LPCVD）。
LPCVD原理与APCVD基本相同，主要差别是：
低压下气体扩散系数增大，使气态反应物和副产物的
三、CVD方法简介
☞封闭式（闭管沉积系统）CVD
闭管法的优点：污染的机会少，不必连续抽气保持
反应器内的真空，可以沉积蒸气压高的物质。
闭管法的缺点：材料生长速率慢，不适合大批量生长，
一次性反应器，生长成本高；管内压力检测困难等。
闭管法的关键环节：反应器材料选择、装料压力计算、
温度选择和控制等。
四、低压化学气相沉积（LPCVD）
学气相沉积。用来制备化合物薄膜、非晶薄膜、外
延薄膜、超导薄膜等，特别是IC技术中的表面钝化
和多层布线。
五、等离子增强化学气相沉积（PECVD）
☞等离子化学气相沉积
Plasma CVD
Plasma Associated CVD
Plasma Enhanced CVD
这里称PECVD
PECVD是指利用辉光放电的物理作用来激活化学
一、化学气相沉积的基本原理
☞化学气相沉积的基本原理
➢ CVD的（化学反应）动力学
热分解反应（吸热反应）
（2）金属有机化合物
M-C键能小于C-C键，广泛用于沉积金属和氧化物薄膜。
金属有机化合物的分解温度非常低，扩大了基片选
择范围以及避免了基片变形问题。
（3）氢化物和金属有机化合物系统
广泛用于制备化合
气相沉积反应的CVD技术。广泛应用于微电子学、
早期CVD 技术以开管系统为主， 即Atmosphere Pressure
CVD (APCVD)。
近年来，CVD技术令人注目的新发展是低压CVD技术，
即Low Pressure CVD（LPCVD）。
LPCVD原理与APCVD基本相同，主要差别是：
低压下气体扩散系数增大，使气态反应物和副产物的
三、CVD方法简介
☞封闭式（闭管沉积系统）CVD
闭管法的优点：污染的机会少，不必连续抽气保持
反应器内的真空，可以沉积蒸气压高的物质。
闭管法的缺点：材料生长速率慢，不适合大批量生长，
一次性反应器，生长成本高；管内压力检测困难等。
闭管法的关键环节：反应器材料选择、装料压力计算、
温度选择和控制等。
四、低压化学气相沉积（LPCVD）
学气相沉积。用来制备化合物薄膜、非晶薄膜、外
延薄膜、超导薄膜等，特别是IC技术中的表面钝化
和多层布线。
五、等离子增强化学气相沉积（PECVD）
☞等离子化学气相沉积
Plasma CVD
Plasma Associated CVD
Plasma Enhanced CVD
这里称PECVD
PECVD是指利用辉光放电的物理作用来激活化学
一、化学气相沉积的基本原理
☞化学气相沉积的基本原理
➢ CVD的（化学反应）动力学
热分解反应（吸热反应）
（2）金属有机化合物
M-C键能小于C-C键，广泛用于沉积金属和氧化物薄膜。
金属有机化合物的分解温度非常低，扩大了基片选
择范围以及避免了基片变形问题。
（3）氢化物和金属有机化合物系统
广泛用于制备化合
气相沉积反应的CVD技术。广泛应用于微电子学、

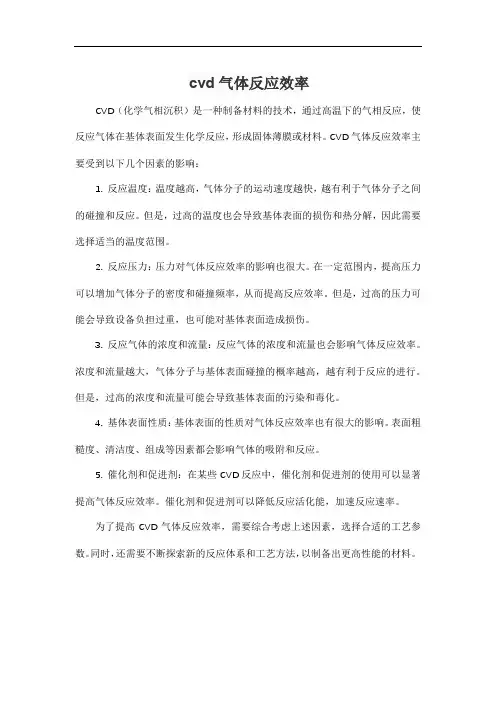

cvd气体反应效率
cvd气体反应效率
CVD（化学气相沉积）是一种制备材料的技术，通过高温下的气相反应，使反应气体在基体表面发生化学反应，形成固体薄膜或材料。
CVD气体反应效率主要受到以下几个因素的影响：
1. 反应温度：温度越高，气体分子的运动速度越快，越有利于气体分子之间的碰撞和反应。
但是，过高的温度也会导致基体表面的损伤和热分解，因此需要选择适当的温度范围。
2. 反应压力：压力对气体反应效率的影响也很大。
在一定范围内，提高压力可以增加气体分子的密度和碰撞频率，从而提高反应效率。
但是，过高的压力可能会导致设备负担过重，也可能对基体表面造成损伤。
3. 反应气体的浓度和流量：反应气体的浓度和流量也会影响气体反应效率。
浓度和流量越大，气体分子与基体表面碰撞的概率越高，越有利于反应的进行。
但是，过高的浓度和流量可能会导致基体表面的污染和毒化。
4. 基体表面性质：基体表面的性质对气体反应效率也有很大的影响。
表面粗糙度、清洁度、组成等因素都会影响气体的吸附和反应。
5. 催化剂和促进剂：在某些CVD反应中，催化剂和促进剂的使用可以显著提高气体反应效率。
催化剂和促进剂可以降低反应活化能，加速反应速率。
为了提高CVD气体反应效率，需要综合考虑上述因素，选择合适的工艺参数。
同时，还需要不断探索新的反应体系和工艺方法，以制备出更高性能的材料。
镀膜技术CVD
化学气相沉积(CVD——Chemical vapor deposition)
概 念：气态反应物在一定条件下，通过化学反应，将反应形成的固相产物沉积于基片表面，
形成固态薄膜的方法。
基本特征：由反应气体通过化学反应沉积实现薄膜制备！
设备的基本构成：
气体输运
气相反应 去除副产品 （薄膜沉积）
Chemical vapor deposition, CVD
一、反应过程【以TiCl4(g)+CH4(g)TiC(s)+4HCl(g)为例说明】
■ 各种气体反应物流动进入扩散层；
■ 第①步（甲烷分解）：CH4 C + H2 ■ 第②步（Ti的还原）：H2+TiCl4 Ti + HCl ■ 第③步（游离Ti、C原子化合形成TiC）：Ti + C TiC
二、CVD形成薄膜的一般过程：
单晶 （外延）
板状 单晶
针状 单晶
树枝晶
柱状晶
T
微晶
非晶
粉末 （均相形核）
T
Chemical vapor deposition, CVD
CVD沉积装置
一、概述：
反应气体和载气的供给和计量装置
1）基本系统构成：加热和冷却系统
反应气体的排出装置或真空系统
2）最关键的物理量：沉气积相温反度应物的过饱和度
（ E h hc / ）
② 基片温度 只影响扩散传输、不影响化学反应
主要优点：
① 沉积温度低、无需高能粒子轰击，可获得 结合好、高质量、无损伤的薄膜；
② 沉积速率快； ③ 可生长亚稳相和形成突变结（abrupt junction）。
主要应用场合：
低温沉积各种高质量金属、介电、半导体薄膜。
概 念：气态反应物在一定条件下，通过化学反应，将反应形成的固相产物沉积于基片表面，
形成固态薄膜的方法。
基本特征：由反应气体通过化学反应沉积实现薄膜制备！
设备的基本构成：
气体输运
气相反应 去除副产品 （薄膜沉积）
Chemical vapor deposition, CVD
一、反应过程【以TiCl4(g)+CH4(g)TiC(s)+4HCl(g)为例说明】
■ 各种气体反应物流动进入扩散层；
■ 第①步（甲烷分解）：CH4 C + H2 ■ 第②步（Ti的还原）：H2+TiCl4 Ti + HCl ■ 第③步（游离Ti、C原子化合形成TiC）：Ti + C TiC
二、CVD形成薄膜的一般过程：
单晶 （外延）
板状 单晶
针状 单晶
树枝晶
柱状晶
T
微晶
非晶
粉末 （均相形核）
T
Chemical vapor deposition, CVD
CVD沉积装置
一、概述：
反应气体和载气的供给和计量装置
1）基本系统构成：加热和冷却系统
反应气体的排出装置或真空系统
2）最关键的物理量：沉气积相温反度应物的过饱和度
（ E h hc / ）
② 基片温度 只影响扩散传输、不影响化学反应
主要优点：
① 沉积温度低、无需高能粒子轰击，可获得 结合好、高质量、无损伤的薄膜；
② 沉积速率快； ③ 可生长亚稳相和形成突变结（abrupt junction）。
主要应用场合：
低温沉积各种高质量金属、介电、半导体薄膜。
化学气相沉积CVD
16
3. PECVD装置 普通CVD+高频电源（用于产生等离子体）
图8.3.4 卧式管状PECVD装置
用高频产生辉光放电等离子体的卧式反应 器，用于沉积氮化硅等薄膜。
在 350～400℃的低温下，以50～ 100nm／min的沉积速率进行成膜。
图8.3.5 立式PECVD反应器
SiH4生长Si外延层的立式管状 PECVD反 应器，当T=650℃，P<1.3Pa时，可得 到均匀优质的硅外延层。
（3） PECVD工艺的主要缺点是：由于等离子体轰击，使沉 积膜表面产生缺陷，反应复杂，也会使薄膜的质量有 所下降。
PECVD是20世纪80年代崛起的新沉积制膜
技术，特别适用于金属化后钝化膜和多层布 线介质膜的沉积！
18
三、光CVD（PCVD）
光化反应：用光束来激活反应物，促进生成物形成的化学反 应。
相沉积中的最简单形式，例如：
SiH4 (气) 800℃～1200℃ Si(固)＋2H2 ↑
2
Ni(CO)4(气) 190～240℃ Ni(固)＋4 CO↑ CH4(气) 900~1200℃ C(固)＋2H2 ↑ TiI4(气) 加热 Ti(固)＋2I2 ↑
用作热分解反应沉积的气态化合物原料主要有： 硼的氯化物，氢化物； 第IV族大部分元素的氢化物和氯化物； VB、VIB族的氢化物和氯化物； 铁、镍、钴的羰基化合物和羰基氯化物； 以及铁、镍、铬、铜等的金属有机化合物等。
12
2024/10/15
13
5. CVD的优缺点
（1）优点： ① 膜层纯度一般很高，很致密，容易形成结晶定向好的材料;
例如：用蓝宝石作基片，用CVD制备的－Al2O3单晶材料, 其杂质含量为30～34ppm，远小于蓝宝石本身的杂质含量； ② 能在较低温度下制备难熔物质；
3. PECVD装置 普通CVD+高频电源（用于产生等离子体）
图8.3.4 卧式管状PECVD装置
用高频产生辉光放电等离子体的卧式反应 器，用于沉积氮化硅等薄膜。
在 350～400℃的低温下，以50～ 100nm／min的沉积速率进行成膜。
图8.3.5 立式PECVD反应器
SiH4生长Si外延层的立式管状 PECVD反 应器，当T=650℃，P<1.3Pa时，可得 到均匀优质的硅外延层。
（3） PECVD工艺的主要缺点是：由于等离子体轰击，使沉 积膜表面产生缺陷，反应复杂，也会使薄膜的质量有 所下降。
PECVD是20世纪80年代崛起的新沉积制膜
技术，特别适用于金属化后钝化膜和多层布 线介质膜的沉积！
18
三、光CVD（PCVD）
光化反应：用光束来激活反应物，促进生成物形成的化学反 应。
相沉积中的最简单形式，例如：
SiH4 (气) 800℃～1200℃ Si(固)＋2H2 ↑
2
Ni(CO)4(气) 190～240℃ Ni(固)＋4 CO↑ CH4(气) 900~1200℃ C(固)＋2H2 ↑ TiI4(气) 加热 Ti(固)＋2I2 ↑
用作热分解反应沉积的气态化合物原料主要有： 硼的氯化物，氢化物； 第IV族大部分元素的氢化物和氯化物； VB、VIB族的氢化物和氯化物； 铁、镍、钴的羰基化合物和羰基氯化物； 以及铁、镍、铬、铜等的金属有机化合物等。
12
2024/10/15
13
5. CVD的优缺点
（1）优点： ① 膜层纯度一般很高，很致密，容易形成结晶定向好的材料;
例如：用蓝宝石作基片，用CVD制备的－Al2O3单晶材料, 其杂质含量为30～34ppm，远小于蓝宝石本身的杂质含量； ② 能在较低温度下制备难熔物质；
CVD的原理与工艺
CVD的原理与工艺CVD（化学气相沉积）是一种常用的薄膜制备技术，通过在高温条件下将气体衍生物在固体表面沉积形成薄膜。
它在半导体、光电子、材料科学等领域有着广泛的应用。
本文将介绍CVD的基本原理和常见的工艺流程。
CVD的基本原理是利用气体在固体表面发生化学反应产生固体沉积。
其过程可以简单概括为三个步骤：传输扩散、化学反应和沉积。
首先，在高温下，气体分子从气相传输到固相表面，这个过程称为传输扩散。
然后，在固体表面发生化学反应，气体分子与表面原子或分子发生物理或化学相互作用。
最后，与固体表面反应的产物发生聚集并沉积到固相表面上，形成薄膜。
CVD工艺可以分为四个主要组成部分：反应室、基底、前驱物和载气。
反应室是进行反应的容器，通常由高温和高真空环境下的材料制成。
基底是待沉积薄膜的衬底，可以是玻璃、硅等多种材料。
前驱物是产生沉积薄膜的化学物质，通常是气态或液态的。
载气是用来稀释前驱物的气体，使其在反应室中更均匀地传输。
CVD的工艺流程是在反应室中将前驱物供应和载气送入，通过传输扩散和化学反应后，形成薄膜并覆盖在基底上。
根据前驱物供应的方式和反应室的特点，CVD可以分为几个常见的工艺类型。
最常见的是热CVD，也称为低压CVD（LPCVD）。
在低压下，前驱物和气体通过加热传输到反应室中，沉积在基底上。
这种方法适用于高温下的材料制备，例如多晶硅、氮化硅等。
另一种常见的是PECVD（等离子体增晶体化学气相沉积）。
在PECVD 中，通过产生等离子体来激活前驱物的化学反应。
在等离子体的作用下，前驱物转化为离子和活性物种，进一步在基底上反应形成薄膜。
这种方法适用于制备非晶硅、氮化硅等。
还有一种CVD工艺称为MOCVD（金属有机化学气相沉积）。
在MOCVD 中，金属有机化合物作为前驱物供应，经氢气或氨气稀释。
通过热解和化学反应，金属有机前驱物转化为金属原子和活性物种，在基底上形成薄膜。
这种方法适用于制备复杂的金属氧化物、尖晶石等。
2、化学气相沉积法(CVD)
特点：通过无机途径制膜，有时只需在室温 进行干燥即可，因此容易制得10层以上而无 龟裂的多层氧化物薄膜。但是用无机法制得 的薄膜与基板的附着力较差，而且很难找到 合适的能同时溶解多种氧化物的溶剂。因 此，目前采用溶胶·凝胶法制备氧化物薄膜， 仍以有机途径为主。
溶胶-凝胶制造薄膜的特点： (A)工艺设备简单，成本低。 (B)低温制备。 (C)能制备大面积、复杂形状、不同基底的膜。 (D)便于制备多组元薄膜，容易控制薄膜的成 分及结构。 (E)对基底材料几乎无选择性。 (F)以氧化物膜为主。 (G)膜致密性较差，易收缩，开裂。
过饱和度(β)定义为 β=(pA)g/(pA)s 式中，(pA)g是气体热力学平衡求出A的分压；(pA)s是 在AB固体化合物的析出温度时的平衡蒸气压。 CVD法析出的化合物形状的决定因素：反应温度、有 助于反应的不同化学物质的过饱和度、在反应温度时 的成核速率等。 为了得到优质的薄膜，必须防止在气相中由气相-气相 反应生成均相核，即应首先设定在基片表面促进成核 的条件。
(E)微波等离子体化学气相沉积(MWPECVD)
定义：利用微波能电离气体而形成等离子体，将微波 作为CVD过程能量供给形式的一种CVD 新工艺。属于 低温等离子体范围。 特点： ①在一定的条件下，它能使气体高度电离和离解， 产生很多活性等离子体。 ②它可以在很宽的气压范围内获得。 低压时：Te>>Tg，这对有机反应、表面处理等尤为 有利，人们称之为冷等离子体； 高压时：Te≈Tg，它的性质类似于直流弧，人们称 之为热等离子体。
(C)激光化学气相沉积(LCVD)
定义：用激光束照射封闭于气室内的反应气 体，诱发化学反应，生成物沉积在置于气室内 的基板上。是将激光应用于常规CVD的一种新 技术，通过激光活化而使常规CVD技术得到强 化，工作温度大大降低，在这个意义上LCVD 类似于PECVD。 LCVD 技术的优点：沉积过程中不直接加热整 块基板，可按需要进行沉积，空间选择性好， 甚至可使薄膜生成限制在基板的任意微区内； 避免杂质的迁移和来自基板的自掺杂；沉积速 度比CVD快。
化学气相沉积法cvd
化学气相沉积法cvd1. 什么是化学气相沉积法（CVD）?CVD是chemical vapor deposition的缩写，是一种用于有机薄膜或无机薄膜制造的技术。
它是一种通过将溶剂热散发形成薄膜的过程。
在溶剂中添加了几种原料，其原理是热释放过程中会产生气态原料。
当这些气态化合物沉积（即固化）在共晶材料表面（如金属和绝缘体表面）上，就形成了膜。
2. CVD的工艺流程CVD的工艺流程大体由以下几步组成：（1）预处理：为了提高沉积物的附着性，之前必须进行表面清洁处理，以去除表面杂质或灰尘，在清洁过程中包括清洁、光饰、腐蚀等工艺；（2）CVD反应：使用适当的存在溶解性的原料制成气相，并将其放入加热的真空容器中，使存在的气态原料发生反应，被吸附在真空容器中的易沉积材料上，以形成膜；（3）膜层检测：膜厚测量或影像技术，横断面或芯片的扫描电子显微镜技术或接触角测量等方法；（4）产品评估：分析能够表明膜的界面强度，膜厚，抗划痕性能，耐腐蚀性以及相关介电性质等，为满足不同产品要求，对CVD参数进行适当调整，确保产品达到规定的质量。
3. CVD的优缺点（1）优点：（a）CVD制备的膜可以用于制备多种复合薄膜，可以使用单种原料或多个原料来改变所需的膜功能；（b）CVD可以成功地在某些维持低工作温度、低原料充放温度的薄膜制备中，能够有效地防止薄膜退化及基材损坏；（c）比较适合制备大区域的膜，且制备的膜厚度一致性良好，沉积膜所需时间比较短；除此之外，CVD还有改变膜特性可控性高，维护简单等优点。
（2）缺点：（a）制备多金属复合膜时易出现困难；（b）CVD由多个立体结构构成的微纳米膜在活度调节和温度控制方面难以得到一致的条件；（c）当原料遇到有机结构时，很容易产生氧化，从而减弱了其膜性能；（d）还容易出现沉积反应系统中氧化物及污染阴离子等杂质污染物，影响膜层的清洁性及性能。
