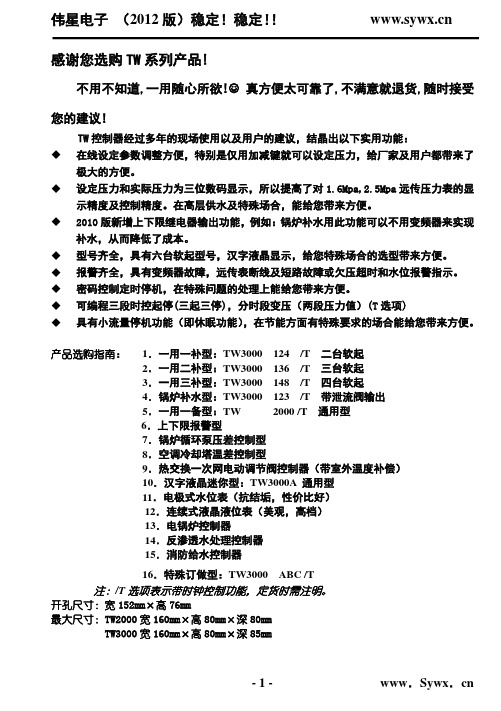

感谢您选购TW系列产品!不用不知道,一用随心所欲!☺真方便太可靠了,不满意就退货,随时接受您的建议!TW控制器经过多年的现场使用以及用户的建议，结晶出以下实用功能：◆在线设定参数调整方便，特别是仅用加减键就可以设定压力，给厂家及用户都带来了极大的方便。
◆设定压力和实际压力为三位数码显示，所以提高了对1.6Mpa,2.5Mpa远传压力表的显示精度及控制精度。
在高层供水及特殊场合，能给您带来方便。
◆2010版新增上下限继电器输出功能，例如：锅炉补水用此功能可以不用变频器来实现补水，从而降低了成本。
◆型号齐全，具有六台软起型号，汉字液晶显示，给您特殊场合的选型带来方便。
◆报警齐全，具有变频器故障，远传表断线及短路故障或欠压超时和水位报警指示。
◆密码控制定时停机，在特殊问题的处理上能给您带来方便。
◆可编程三段时控起停(三起三停)，分时段变压（两段压力值）(T选项)◆具有小流量停机功能（即休眠功能），在节能方面有特殊要求的场合能给您带来方便。
产品选购指南：1．一用一补型：TW3000 124 /T 二台软起2．一用二补型：TW3000 136 /T 三台软起3．一用三补型：TW3000 148 /T 四台软起4．锅炉补水型：TW3000 123 /T 带泄流阀输出5．一用一备型：TW 2000 /T 通用型6．上下限报警型7．锅炉循环泵压差控制型8．空调冷却塔温差控制型9．热交换一次网电动调节阀控制器（带室外温度补偿）10．汉字液晶迷你型：TW3000A 通用型11．电极式水位表（抗结垢，性价比好）12．连续式液晶液位表（美观，高档）13．电锅炉控制器14．反渗透水处理控制器15．消防给水控制器16．特殊订做型：TW3000 ABC /T注：/T选项表示带时钟控制功能，定货时需注明。
开孔尺寸：宽152mm×高76mm最大尺寸：TW2000宽160mm×高80mm×深80mmTW3000宽160mm×高80mm×深85mm键盘操作说明：☐当上电后面板显示［HHH 00］，此为开机延时正计数状态。

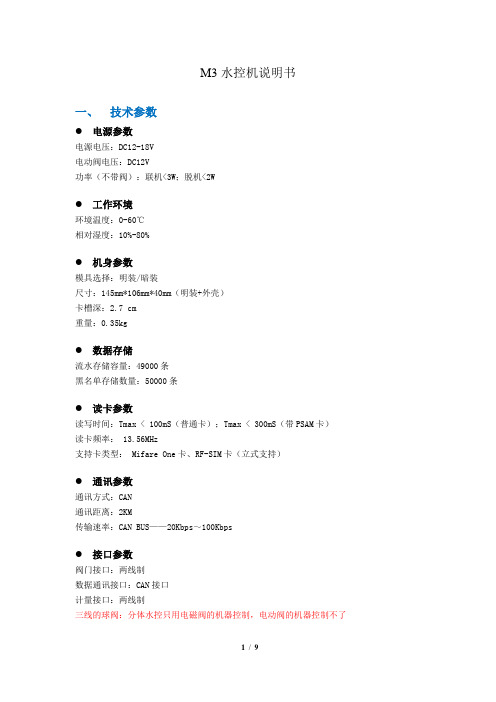

M3水控机说明书一、技术参数●电源参数电源电压：DC12-18V电动阀电压：DC12V功率（不带阀）：联机<3W；脱机<2W●工作环境环境温度：0-60℃相对湿度：10%-80%●机身参数模具选择：明装/暗装尺寸：145mm*106mm*40mm（明装+外壳）卡槽深：2.7 cm重量：0.35kg●数据存储流水存储容量：49000条黑名单存储数量：50000条●读卡参数读写时间：Tmax < 100mS（普通卡）；Tmax < 300mS（带PSAM卡）读卡频率： 13.56MHz支持卡类型： Mifare One卡、RF-SIM卡（立式支持）●通讯参数通讯方式：CAN通讯距离：2KM传输速率：CAN BUS——20Kbps～100Kbps●接口参数阀门接口：两线制数据通讯接口：CAN接口计量接口：两线制三线的球阀：分体水控只用电磁阀的机器控制，电动阀的机器控制不了●配置参数显示器：单排6数码管显示器CPU：32位处理器●防护等级防护等级：优于IP65二、一体化主板水控机硬件功能烧写：LPC17546位数码显示1个红处功能开关（控水开关）支持红外遥控器设置一个电源指示灯一个功能指示灯一个网络指示灯CAN总线通信(内部CAN部件出问题可自动断开网络硬连接)一个蜂鸣器支持电磁阀，电机阀。
支持黑白名单、脱机消费工作电压12V-14V本机功耗<2W驱动电流：<1A流量型支持霍尔、干簧管、韦跟传感器三、接口定义：霍尔传感器目前支持12V（厂家要支持输入电压的）（正负接水控红黑，脉冲接白）阀门如果只需要在开阀时供电就用电动阀程序，如果需要持续供电则用电磁阀的程序（电动阀机器可以升级成电磁阀）四、使用:1,普通电机阀和电磁阀直接接(直接连接5,6;中间不接电阻)。
2,如果电机阀是5V电压,电源是12V的则需在电机阀线上串入10欧2W的电阻。
3,另如果电源电压比电机工作电压大3V以上则也需在电机线中串入相应的电阻以减小电机损坏的可能。
恒压供水控制器说明书一、产品概述恒压供水控制器是一种用于自动控制供水系统压力的智能化设备。
它能够根据实际用水需求，实时调节水泵的运行状态，以保持供水压力的稳定，从而提高供水质量，节约能源，并延长水泵的使用寿命。
二、工作原理恒压供水控制器通过压力传感器采集供水系统中的压力信号，并将其与设定的压力值进行比较。
当实际压力低于设定压力时，控制器会启动水泵增加供水量，直至压力达到设定值；当实际压力高于设定压力时，控制器则会减少水泵的运行数量或降低水泵的转速，以减少供水量，使压力恢复到设定范围内。
三、主要功能1、压力设定用户可以根据实际需求，在控制器上设定所需的供水压力值。
2、多泵控制支持对多台水泵的自动切换和协调控制，实现水泵的轮流工作和备用，提高系统的可靠性。
3、自动调速根据压力变化，自动调节水泵的转速，实现节能运行。
4、故障报警当系统出现故障，如水泵过载、缺水等，控制器会发出报警信号，并采取相应的保护措施。
5、数据显示实时显示供水压力、水泵运行状态、电流、电压等参数，方便用户监控系统运行情况。
6、通信功能具备通信接口，可与上位机进行通信，实现远程监控和管理。
四、技术参数1、输入电源：＿____V，＿____Hz2、压力测量范围：＿____MPa3、控制精度：＿____MPa4、输出控制方式：＿____5、防护等级：＿____五、安装与接线1、安装环境控制器应安装在干燥、通风良好、无腐蚀性气体的场所，避免阳光直射和强烈震动。
2、接线步骤（1）按照控制器的接线图，将压力传感器、水泵电机、电源等线路正确连接。
（2）确保接线牢固，接触良好，避免虚接和短路。
六、操作方法1、开机接通电源，控制器将进行自检，显示正常后即可进入工作状态。
2、参数设置通过操作面板上的按键，进入参数设置界面，按照提示输入设定压力等参数。
3、手动/自动切换可根据需要选择手动控制或自动控制模式。
4、运行监控在运行过程中，密切关注控制器的显示参数，如有异常及时处理。

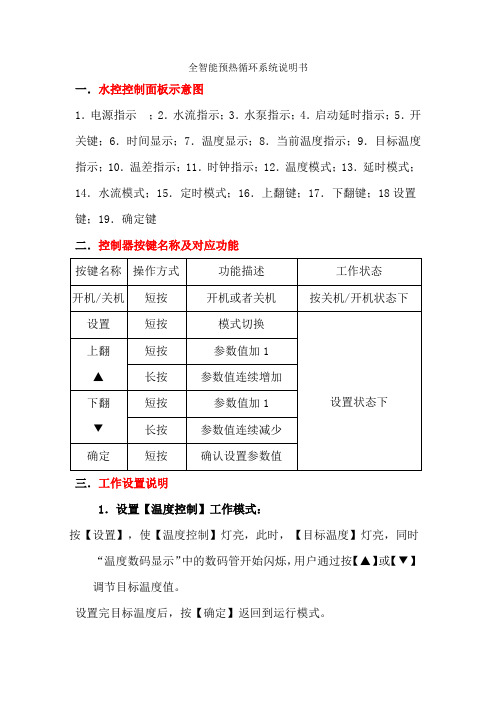

全智能预热循环系统说明书一．水控控制面板示意图1．电源指示；2．水流指示；3．水泵指示；4．启动延时指示；5．开关键；6．时间显示；7．温度显示；8．当前温度指示；9．目标温度指示；10．温差指示；11．时钟指示；12．温度模式；13．延时模式；14．水流模式；15．定时模式；16．上翻键；17．下翻键；18设置键；19．确定键二．控制器按键名称及对应功能三．工作设置说明1．设置【温度控制】工作模式：按【设置】，使【温度控制】灯亮，此时，【目标温度】灯亮，同时“温度数码显示”中的数码管开始闪烁，用户通过按【▲】或【▼】调节目标温度值。
设置完目标温度后，按【确定】返回到运行模式。
按【开关】开机，水泵开始工作。
此时，系统工作在【温度控制】模式，当水温高于“目标温度”时，控制器关闭水泵，当水温低于“目标温度-温差”时，控制器再次开启水泵，高于“目标温度”时，控制器关闭水泵，如此循环。
在开机状态下，用户可以随意更改【目标温度】，按【确定】后系统将按新的【目标温度】运行。
注：设置状态下，用户5s内无操作，控制器存储当前设置并自动返回运行状态，下同。
2．设置【延时控制】工作模式：设置方式：按【设置】，使【延时控制】灯亮，此时，“时间数码显示”闪动，用户按【▲】或【▼】调节延时时间分钟部分。
设置完分钟后，按【确定】跳到延时时间参数中的秒部分设置。
再次按【确定】，返回到运行模式。
工作方式：按【开关】开机，此时，系统工作在【延时控制】模式，控制器将按用户设置的延时时间倒计时，在倒计时时间内，当水温高于“目标温度”时，控制器关闭水泵，当水温低于“目标温度-温差”时，控制器再次开启水泵，当倒计时到“00:00”时，延时结束后，控制器自动关机。
用户需再按【开关】开机，才能进行新一轮的【延时控制】。
3．设置【水流控制】工作模式：分两种工作方式，设置方法如下：4．①水流控制+温度控制：设置方式：按【设置】，使【温度控制】灯亮，此时，【目标温度】灯亮，同时“温度数码显示”中的数码管开始闪烁，用户通过按【▲】或【▼】调节目标温度值。
yT20002017版给水控制器说明书
给水控制器2017版说明书
一、用途
1. 给水控制器2017版主要用于家庭给水和商业给水。
2. 本产品采用红外感应，无线控制科技，实现给水的远程控制和监控。
二、特性
1. 该控制器采用了国际上最新的高性能控制技术，操作简单，控制性强。
2. 采用可编程单片机技术，模块化设计，智能化管控，使用成本低。
3. 采用红外遥控科技，实现远程控制给水，无需按键操作，操作更加
轻松便捷。
三、技术指标
1. 电压：AC220V
2. 功率：5W
3. 工作温度范围: –20°C~+45°C
4. 电流：2A
5. 工作频率：2.4GHz
四、使用方法
1. 将给水控制器与电源连接，确保给水管道安装完成。
2. 按红外无线控制安装连接给水控制器，并更改相应参数，以确保控
制器工作稳定。
3. 将控制器安装在一个干燥通风的空间，并避免安装在脏污、高温、高湿等恶劣条件下。
4. 远程控制器安装在室外，应采用防水外壳保护。
五、安装注意事项
1. 尽量避免管道的弯曲，防止给水管道内外水质不均匀。
2. 安装时，应将安装螺钉埋入内壁，以免错位开启和卡住。
3. 水表安装好之后，应检查安装位置，避免因水平不平而影响使用。
4. 检查各连接管道，保持管道密封完好，以防止漏水。
六、注意事项
1. 确保管道不得有负向，包括管道连接及位置
2. 避免阻碍控制器正常控制给水
3. 确保控制器工作电压稳定
4. 定期检查电源，保障控制器的正常使用
5. 确保水温制冷系统正常运转。
3675 pH controller pH controller for wastewater or industrial applications
Description
Global Water’s pH Controller is a 1/4 DIN panel mount controller with dual SPDT Hi/Lo relays, manual set points and calibration potentiometers set into the front of the panel. The pH controller features an isolated 4-20 mA current output and an external pH/ORP select switch. The pH Controller’s display is a large 0.5” LCD screen. Sensor connectors are a BNC input and spade lug screw type connector block. The pH Controller requires a Pt-100 ATC probe or a simulation resistor for temperature. The pH Controllers are precise instruments for the measurement and control of pH and mV (ORP). Two output relays are provided on the pH Controllers for ON/OFF control. The isolated 4-20 mA current output covers the input control range of 0 to 14 pH and 0 to 1400 mV. The pH Controllers DIN housing allows the controllers to fit into standard panel cutouts, while providing industrial weatherproof and environmental housings.
凯路智能饮用水机控制器说明书凯路智能饮用水机控制器说明书感谢您选择凯路智能饮用水机控制器。
本说明书将为您详细介绍我们的产品，并提供一系列操作指引和注意事项，以确保您能够充分享受到我们智能饮用水机的便捷功能和良好体验。
一、产品简介凯路智能饮用水机控制器是一款具备智能化操控功能的设备，通过其可实现以下特点：1. 多功能机芯：凯路智能饮用水机控制器配备了高效、可靠的机芯系统，能够滤除水中的杂质、异味及重金属离子，确保水质纯净，为您提供健康饮用水。
2. 智能控制：我们的控制器配备了先进的智能控制芯片，能够实现多种功能操作，如温度调节、水流控制及冷热水切换等。
用户只需通过简单的按键操作，即可轻松享用到满意的饮用水。
3. 人性化设计：控制器配备了清晰易懂的液晶显示屏，显示当前温度、水流状态等信息，方便用户实时掌握操作情况。
同时，操作按钮布局合理，手感舒适，操作简便，适合各类用户使用。
二、操作指引使用凯路智能饮用水机控制器非常简单，只需按照以下步骤操作即可：1. 插上电源：先将控制器的电源插头插入电源插座，并确认电源灯亮起，表示已接通电源。
2. 开关机：通过控制器上的“开关”按钮，将机器开启。
开机后，液晶屏上将显示相关操作菜单。
3. 温度调节：在液晶屏上选择并按下“温度＋”或“温度－”按钮，可调节饮用水的温度，范围一般在常温、冷水和热水之间。
4. 水流控制：通过“水流”按钮可控制出水的流速，通常可选择小流、中流和大流三档，根据个人需求选择合适的流速。
5. 冷热水切换：凯路智能饮用水机控制器可实现冷水和热水的切换功能，在液晶屏上选择并按下相应的按钮即可实现冷、热水切换。
6. 关机：当您使用完毕后，按下“开关”按钮即可将机器关闭，并将插头拔出电源插座，以确保安全使用。
三、注意事项为了确保您的安全和设备的正常使用，请您注意以下事项：1. 请使用符合国家安全标准的电源插座，并确保良好的接地。
2. 请勿将电源线与高温物体接触以防受损。
北京博格朗科技有限公司网址：DB3610/3310变频恒压供水控制器使用说明书 版本：V1.2北京博格朗科技有限公司BEIJING BOGELANG TECHNOLOGY CO.,LTD.DB3610/3310变频恒压供水控制器目 录前言1.11.2控制器的安装2.12.2控制器的接线3.13.23.3操作面板的使用4.14.2试运行5.15.2功能参数一览表功能参数说明故障诊断及处理方法品质保证1 2 3４ 5 6 7 8９一、前 言感谢您选用DB3610／DB3310智能型变频恒压供水控制器：为充分发挥本产品的卓越性能及确保使用者和设备的安全，在使用之前，请详细阅读本手册。
本使用手册为随机发送的附件，使用后请务必妥善保管，以备今后对变频恒压供水控制器进行检修和维护时使用。
如对于本供水控制器的使用存在疑问或有特殊要求，请随时联络本公司的各地办事处或经销商，也可直接与本公司总部售后服务中心联系，我们将竭诚为您服务。
本手册内容如有变动，恕不另行通知1.1主要功能特点1．液晶汉字参数显示、设定一目了然，故障时弹出故障内容、公司名称、服务电话。
2．可实现多达6台主泵+1台小泵（DB3610）或3台主泵+1台小泵（DB3310）的自动控制，每台水泵均可设为变量泵或定量泵，灵活配置，全面满足各种复杂的供水或消防系统； 3．定时换泵功能，使各泵工作时间均衡，提高水泵平均使用寿命；4．具有消防泵巡检功能，在消防模式下根据设定时间对消防泵定时巡检，有效防止消防泵锈蚀；5．多达８个时段压力控制，且每个时段内均可进行任意压力设定控制及实现定时开关机功能； 6．具有休眠功能和附属小泵功能，节能降耗，延长设备使用寿命； 7．具有第二目标压力设定和控制功能；8．具有正、负反馈功能选择，既可以用于供水，又可以用于抽水保持水位； 9．锅炉补水控制和泄压阀压力区间控制，控制值任意设定； 10．具有超压、低水位、传感器断线、变频器故障等报警控制功能； 11．变频器出现故障后，可选择自动转入工频运行（压力区间控制）； 12．故障自动复位机制，延时可调；13．具有故障查询功能， 能查询最新的报警内容及时间，共记录十条故障信息；DB3610/3310变频恒压供水控制器 前言14．适应性强，可适用于国内外各种品牌变频器； 15．模拟、数字信号全部采用光电隔离，抗干扰能力强； 16．具有完善的密匙功能；17．可选配RS-485通讯功能，标准的MODBUS 通讯协议，便于与上位机联接，进行组态控制。
三塔全自动水位控制器说明书第一章：引言三塔全自动水位控制器是一种用于监测和控制水位的设备，广泛应用于各种水处理系统中。
本说明书将详细介绍该控制器的工作原理、安装步骤和使用方法，以帮助用户正确地操作和维护这一设备。
第二章：工作原理三塔全自动水位控制器采用先进的传感技术和控制算法，能够实时监测水位并根据用户设定的参数自动控制水泵的启停。
该控制器主要由水位传感器、控制单元和继电器组成。
水位传感器负责检测水池或水箱的水位变化，并将信号传输给控制单元。
控制单元根据接收到的信号和预设的水位参数判断水泵的工作状态，并通过继电器控制水泵的启停。
第三章：安装步骤1.确定安装位置：选择一个稳定、通风良好的位置安装控制器，避免阳光直射或潮湿环境。
2.固定控制器：使用螺丝将控制器固定在安装位置上，确保控制器稳固可靠。
3.连接电源：将电源线连接至控制器的电源接口上，并确保电源稳定接地。
4.连接水位传感器：根据传感器的类型和接口要求，将传感器正确地连接至控制器的传感器接口上。
5.连接水泵：根据水泵的接线要求，将水泵正确地接入控制器的继电器接口上。
6.检查连接：检查所有的连接是否牢固可靠，是否接触良好。
第四章：使用方法1.设置参数：首次使用前，用户需要根据实际需求设置水位参数。
通过控制单元上的按钮或旋钮，用户可以设定水位上限、水位下限和启停延时等参数。
2.手动模式：当需要手动控制水泵启停时，用户可以选择手动模式。
通过按下手动模式按钮，用户可以手动控制水泵的启停状态。
3.自动模式：在自动模式下，控制器会根据设定的水位参数自动控制水泵的启停。
当水位低于下限时，控制器会自动启动水泵；当水位达到上限时，控制器会自动停止水泵。
第五章：注意事项1.请确保水位传感器正确安装，避免受到外部干扰或损坏。
2.使用前请检查电源电压是否符合控制器要求，以免损坏设备。
3.请勿将控制器暴露在潮湿、高温或有腐蚀性气体的环境中。
4.请勿在没有水的情况下启动水泵，以免损坏设备。
KP系列文本型恒压供水控制器（适用于KP521A、KP522A、KP523A型号）使用手册KECHENG（上海恪成）是行业领先的供水控制器提供商。
致力于通过供水控制系统的优化使您的供水设备更稳定，同时成本更低。
企业发展历程：2008年起开始致力于触摸屏水泵控制器研发及代工OEM生产；2011年投资500万注册公司并建立专业的研发团队及生产流水线；2014年企业通过ISO9001:2008国际质量体系认证；2014年注册“KECHENG”商标；2015年新版本控制器通过欧盟CE认证并远销欧盟国家；2015、2016年连续两年获得上海新国际博览中心建筑水展优秀展商。
“卓越产品·专业服务”是我们永远追求的目标。
上海浦东嘉里城复旦附中青浦校区ISO9001认证CE认证专利证书智能水泵控制器产品主要由4大系列组成：1、KX 系列水泵巡检控制器主要用于水泵或消防巡检控制系统。
适用范围：水泵巡检系统、消防泵巡检系统等。
2、KL 系列给排水控制器主要用于根据水箱或水池液位进行补水或排水。
适用范围：水箱补水、潜水排污、深井给水、污水提升装置等3、KT 系列换热温度控制器主要用于换热机组控制和变频温度循环控制。
适用范围：换热机组控制系统、中央空调循环水温差控制、地暖温度控制、太阳能循环水温度控制等。
4、KP 系列变频恒压供水控制器主要用于水泵恒压供水设备或无负压供水设备。
适用范围：居民生活用水、公共场所用水、商用大厦、灌溉、工厂等供水系统；锅炉、中央空调补水等。
目录一、公司介绍 (2)二、控制器产品系列简介 (3)三、系统概述 (6)四、系统工作原理 (7)五、控制器的外形与安装 (8)六、操作面板使用 (8)七、主菜单介绍 (10)八、快速设置向导 (11)九、参数修改操作流程 (12)十、功能参数说明 (14)十一、控制器技术参数 (22)十二、应用案例 (24)十三、注意事项 (24)十四、常见故障检查与排除 (24)附录A、压力变送器选购 (26)附录B、品质保证 (27)感谢选用恪成牌KP系列变频恒压供水控制器。
科硕智能水温水位控制仪说明书一、产品概述科硕智能水温水位控制仪是一种专门用于监控和控制水温和水位的智能设备，广泛应用于各类水处理系统、供暖系统、水泵系统等领域。
该控制仪通过精确的传感器和先进的控制算法，实现对水温和水位的实时监测和精确控制，从而确保系统运行的安全和稳定。
二、产品特点1.智能化控制：科硕智能水温水位控制仪通过内置的先进控制算法，能够根据实时监测的数据自动调节水温和水位，实现智能化的控制。
2.高精度传感器：该控制仪采用高精度的温度传感器和水位传感器，能够实时准确地监测水温和水位的变化。
3.多种保护功能：科硕智能水温水位控制仪具备多种保护功能，如过温保护、低水位保护、断电保护等，确保系统运行安全可靠。
4.灵活可调节：用户可以根据实际需求，通过控制仪上的操作界面进行参数调节，灵活适应不同的工作环境和工作要求。
三、使用方法1.安装：将科硕智能水温水位控制仪固定在合适的位置，并根据说明书连接好电源和传感器。
2.设置参数：首次使用前，用户需要根据实际情况设置控制仪的工作参数，包括温度范围、水位范围、控制方式等。
3.监测与控制：控制仪将实时监测水温和水位的变化，并根据设定的参数进行控制，保持水温和水位在合适的范围内。
4.报警处理：当水温或水位超出设定的安全范围时，控制仪会发出警报，并采取相应的保护措施，用户需要及时处理故障并排除原因。
四、注意事项1.请确保控制仪的安装位置稳固，避免受到外力冲击或震动。
2.在安装和使用过程中，请务必遵循相关的安全操作规程，确保人身和设备安全。
3.请定期进行设备的维护和检查，保持设备的正常工作状态。
4.如需更换传感器或其他部件，请联系售后服务中心进行更换和维修。
5.请勿擅自拆卸或修理控制仪，以免损坏设备或造成人身伤害。
五、售后服务科硕智能水温水位控制仪提供一年的质保期，如有任何质量问题或使用问题，请及时联系售后服务中心。
我们将竭诚为您提供技术支持和解决方案。
六、总结科硕智能水温水位控制仪是一款具有智能化控制、高精度传感器和多种保护功能的专业设备。
FLECK5000SM控制器（Proflo-SE）全自动软化水设备操作使用手册北京普瑞特水处理技术开发有限公司FLECK5000SM控制器调试步骤一：准备工作和注意事项a、软水设备在调试及运行前应按厂家要求安装完毕进、出水、排污管道和阀门；b、自来水、电源及排水沟准备就绪；c、打开旁通阀，让自来水冲洗管道至出水变清，然后关闭阀门；d、控制器再生程序分别为：1、反洗（Backwash）2、吸盐与慢洗（Brine/Rinse）3、快洗（Rinse）4、盐箱注水（Brine Refill）。
工作指示工作状态—灯亮当天再生—灯闪 Service Flow 水量（工作）指示—灯闪编程模式指示灯 Program P。
M。
下午指示灯正向Up键再生Extra Cycle键反向Down键Step 1- Backwash Step 3- Rapid RinseStep 2- Brine/ Rinse Step 4-Brine Refill二：调试工作1. 整控制器到工作位置，让水流进树脂罐，当水流停止时，打开阀门以放尽罐中空气，然后关闭阀门；2.插上电源，观察是否工作；3.控制器时间设定，按动Up或Down键可调整时间，连续按住可连续调整；4.控制器简单编程（控制器时间非12：01PM）a.同时按住Up或Down键，5秒后控制器进入编程模式，此时编程指示灯亮，每按一次Extra Cycle 键，控制器程序进入下一步程序；b.产水量设定按动Up或Down键可以设定软水器再生前的产水量；c.A Off：流量型专用参数，不得更改。
d.退出编程按动Extra Cycle键，控制器退出编程模式。
5.控制器全面编程按动Up或Down键，将时间设定为12：01PM（必须设定为该时间，才可以进行全部程序内容的调试）；然后通过按动Up、Down、Extra Cycle键即可进行对控制器全部程序内容的编程，程序内容及步骤见附表《控制器全面编程及相关代号的意义列表。
沈阳市伟星电子设备厂（给水控制专家）www ．Sywx ．cnTW3000系列给水控制器（2011版）使用说明书感谢您使用本控制器！请您务必在使用控制器前仔细阅读此说明书！功能强大稳定可靠沈阳市伟星电子设备厂沈阳伟星电子（给水控制专家）www．Sywx．cn感谢您选购TW系列产品!不用不知道,一用随心所欲!☺真方便太可靠了,不满意就退货,随时接受您的建议!TW控制器经过多年的现场使用以及用户的建议，结晶出以下实用功能：◆在线设定参数调整方便，特别是仅用加减键就可以设定压力，给厂家及用户都带来了极大的方便。
◆设定压力和实际压力为三位数码显示，所以提高了对1.6Mpa,2.5Mpa远传压力表的显示精度及控制精度。
在高层供水及特殊场合，能给您带来方便。
◆电源为开关电源和线性电源两种，开关电源抗干扰能力特别强，电压范围宽，特别适用农村电网。
◆型号齐全，具有六台软起型号，汉字液晶显示，给您特殊场合的选型带来方便。
◆报警齐全，具有变频器故障，远传表断线及短路故障或欠压超时和水位报警指示。
◆密码控制定时停机，在特殊问题的处理上能给您带来方便。
◆可编程三段时控起停(三起三停)，分时段变压（两段压力值）(T选项)◆具有小流量停机功能（即休眠功能），在节能方面有特殊要求的场合能给您带来方便。
产品选购指南：1．一用一补型：TW3000 124 /T 二台软起2．一用二补型：TW3000 136 /T 三台软起3．一用三补型：TW3000 148 /T 四台软起4．锅炉补水型：TW3000 125FA T 带泄流阀输出5．一用一备型：TW 2000 /T 通用型6．上下限报警型7．锅炉循环泵压差控制型8．空调冷却塔温差控制型9．热交换一次网电动调节阀控制器（带室外温度补偿）10．汉字液晶迷你型：TW3000A 通用型11．电极式水位表（抗结垢，性价比好）12．连续式液晶液位表（美观，高档）13．电锅炉控制器14．反渗透水处理控制器15．消防给水控制器16．特殊订做型：TW3000 ABC /T注：/T选项表示带时钟控制功能，定货时需注明。
公司简介我厂是专业生产感应洁具（感应淋浴器、IC 卡控水器、大小便感应冲水器、感应水龙头、感应开关等感应产品）的生产型企业，公司从1997年即开始研究、开发并组织生产和销售，是国内少数最早进入该行业的厂家之一。
一、产品组成IC 卡控水器系统包括控制器、喷头及计算机软件部分组成。
插卡处电缆感应开关外壳二、主要特点1.卡片采用飞利浦公司的MIFAREI 非接触卡2.刷卡取水计费方式计时式，配合电磁阀可达到计费目的3.应用各种操作卡对水费单价、取水时间进行自由设定4.感应开关设计，不需要频繁插卡拔卡，方便洗浴过程，一卡用到底。
5.特制抗污垢一体化喷头，防污效果非常明显，使用时间大大延长，清洗非常方便。
6.喷头与电磁阀合二为一，便于检修、除垢。
三、工作原理SK801是目前国内少有的几款性能稳定的节水控制器之一，采用飞利浦芯片为核心芯片对电子钱包进行读写操作，计时收费，一体化设计，集成电磁阀和恒流阀，应用简便，无须联网，安装无比简单，操作方式采用了人性化的二次感应方式（手放在感应区感应停水，再感应流水），把卡放到槽内开始流水，取卡停水。
一卡通软件管理，方便以后升级扩展；被广泛应用于学校、企事业单位的节水工程，成为节水产品的产品标准。
四、技术指标1、卡片类型：飞利蒲MIFARE 1 卡（S50、S70）2、外壳：茶色半透明外壳，流线型的时尚外观3、尺寸：200mm×133mm×47mm4、刷卡距离：＞4cm5、刷卡临界距离：8cm6、计时收费误差：＜1%7、发卡容量：540000张8、记录无电最长保存时间：＞10年9、电源电压输入：宽电压设计9V-36V均可10、功耗：静态2.2W；动态7.2W11、重量：400克12、适用环境温度-10℃-- +50℃13、读卡次数：无限14、写卡次数：10万次15、计费最小单位：0. 01秒16、计时最小单位：0.001秒17、每次以水最大时长：1—65536秒18、管理平台：采用DELPHI+ACCESS19、具有各种报表，报表清单准确详细智能感应式节水控制器安装使用指南一、浴室恒温供水安装示意图24V电源线控水器86型分线盒86型分线盒二、安装说明1）安装材料Φ16PVC穿线管、Φ16PVC管卡、Φ16PVC弯头、Φ16PVC三通、86型分线明盒、Φ6mm 塑料膨胀管、M3.5×30～35mm自攻螺丝、生料带、自粘带（自粘带随机赠送，使用方法拉长 自身一倍，再裹牢铜线）。
目录一、概述 (2)二、技术参数 (2)三、设置说明 (2)3.1 扣费模式设置 (2)§a 计时模式设置 (3)§b 计量模式设置 (3)3.2 配套卡的设置 (3)§a挂失卡设置 (3)§b密码卡设置 (3)§c用户卡设置 (3)3.3充值机设置 (3)3.4 特殊字符说明 (4)3.5 接线示意图 (4)四、常见问题排除 (5)五、指令及功能介绍 (7)六、产品质保………………………………………………10 一、概述智能IC卡节水控制器实现非接触式感应 IC 卡作为电子钱包，以预付费的方式实时扣取卡中金额，通过对出水管道电磁阀的开关控制来实现精确计费达到节约用水的目的。
计费方式为计时方式或计流量方式，控制器有8位数码管显示屏，可显示卡内余额、费率等。
控水器的一笔消费是指将卡片从感应后开始计费直到这张卡被拿开为止，控制器可以累加总消费额。
可以单机工作，也可联网工作，参数的设置与数据的采集可以通过配套的管理卡在配套充值管理机上输入相应指令来完成，也可以用电脑软件来完成。
二、技术参数※读卡类型：MIFARE ONE 标准卡※发卡量：无限制n※显示：8位数码管显示※工作电压：AC220V，待机时功耗1.6W，刷卡时功耗小于5W※工作湿度：10%-90%；※外型尺寸：200mm×130mm×45mm (分体)180mm×100mm×110mm(一体机)三. 系统设置本说明书中提到的P表示配套充值管理机上的“功能键”，按“功能键”后，屏幕将显示“P”字样，在使用本说明书中所提到的指令时要按确认键后系统才开始执行该指令。
正确执行指令后系统会发出“滴”一声鸣叫或在屏幕上显示相关的信息，如果执行后没有任何反应表示输入指令有误或没有此指令。
说明书中提到的XXX、YYY数值范围均为000-999。
1. 扣费模式设置a）计时模式设置：☞P11+确认：为长出水模式(实时消费模式，把卡放在上面一直出水把卡拿开停水.)☞P13+确认：为计时模式☞P6XXXYYY+确认：费率设置(XXX代表的是时间以秒数为单位,YYY表示单位收费金额以分钱为单位)；1特别注意：用于洗衣控制器时，最小收费金额单位为“角”钱。
☞P61+确认: 刷管理卡时允许修改费率.☞P18+确认: 刷管理卡时校对时间b）计流量模式设置☞P11+确认为长出水模式☞P14001为计流量模式☞P6XXXYYY+确认,费率设置(XXX代表的是流量以升数为单位,YYY表示单位收费金额以分钱为单位)☞P18+确认,刷管理卡时校对时间注意： 1. 将管理卡放到充值机的红色确认键的底部，显示“GL”表示读管理卡成功，设置完成后，充值机屏幕显示“HH”表示设置成功。
2. 将管理卡立即放到节水器的感应区,节水器的屏幕按顺序显示下传的参数，当屏幕提示“HH”时，表示设置水控机参数成功。
2. 配套卡的设置a) 挂失卡设置1）P58+7位数卡号+确认：挂失某卡卡号(先刷挂失卡)2）P99+确认：查看每张挂失卡的消费余额,先显示卡号,再显示金额.b) 密码卡设置1）P81+确认：清空充值机内累计充值总额 (先刷密码卡显示“SS”) 2） P85+6位数密码+确认：修改充值机的密码.c) 用户卡设置1）P95+确认：退卡2）按”. ”键表示负数（即减款）3. 系统设置1）按统计键查看总充值金额2）P68+确认：切换充值机脱机模式3） P69+确认：切换充值机联网模式4）P63+6位密码+确认：取消密码验证充值5）P66+6位密码+确认：启动密码验证充值6）P85+6位密码+确认：充值时系统密码验证（注：在启动密码验证后充值才有效）4. 特殊字符说明：1) 启动分组功能消费后，卡的组号与机器组号不同显示“EP”2) 启动自动充值功能后，跨月份消费水控器会显示“EH”3) 自助充值机同一个月同一张卡多次充值显示“EP”4) 没有启动自助充值的自助充值机刷消费卡时“EH”5) 错误的的卡类型不能在自助充值机上充值，并显示“LE”6) 在节水器上刷挂失卡时显示“- -“时表示此卡连续在此机器上刷卡，不能重复下传相同的黑名单.7) 在节水器上刷消费卡时显示“L-”表示以挂失8) 在节水器上刷消费卡时显示“LE”表示卡已上锁9) 在节水器上刷消费卡时显示“L0”表示此卡批号已挂失10) 如果启动了最低消费功能且最低消费金额小于单位扣费金额时会显示“-O”表示允许设置11) 充值经的累计金额达到最大值时会显示“OE ”12) 充值机的充值明细达到最大值会显示“PE”13) “LL-”代表挂失卡14) “GL-”代表管理卡（左边显示此台节水器的做号，右边显示此卡水控机的总消费金额15) “SS”代表密码卡16) “0P”代表采样卡5. 接线示意图注意：控制器使用开关电源供电时必须将开关电源可靠接地，控水器的负极（黑线）也必须接地，不然根据现场的具体情况可能对控水系统的正常工作产生严重影响。
分体型和一体水表型接线方式及示意图分体型：控制器红线接+12V电源线；控制器黑线接-12V电源线；控制器黄线接电磁阀或电动阀的红线；控制器绿线电磁阀或电动阀的黑线；控制器棕线接流量计的绿线；控制器黑线接流量计的黑线；其中电磁阀线不分正负；带表盘流量计上有三根线，红色的线不需要接。
一体水表型：计量一体机是将刷卡控制器，电磁阀，流量计都已经接好并整合在一个水表模具里，不需要用户再进行接线，只需两头接上水管，接上电源就可以了。
四、常见问题排除问: 首次使用水控系统需要做哪些操作？第一步：检查所产品是否齐全。
分体计时水控系统由以下组成：1）刷卡控制器2）12V/1A小电源/或根据实际情况配的集中电源3）12V/1A电磁阀（热水配）或12V/1A电动阀（开水配）4）充值管理机及配套的设置卡5）感应式非接触IC卡6）说明书及光盘（可选）分体计量水控系统除以上6项以外，还需配有相应数量的流量计。
一体计量水控机（IC卡水表型）由以下组成：1）IC卡水表（配4分活节）2）12V/1A小电源/或根据实际情况配的集中电源3）充值管理机及配套的设置卡4）感应式非接触IC卡5）说明书及光盘（可选）第二步：连接线及管道安装。
1）按照接线示意图接好设备2）管道安装注意进出水方向A.分体的进出水方向，根据电磁阀阀体标识B.一体的机器流量计方向为进水口3）电源线如需要延长请用线径较粗的线材4）电源正负没有确定的情况下，请勿反向联接超过一分钟第三步：设置费率及水控其它参数，并进行用户卡充值。
1）费率设置（管理卡置于充值机感应区）：P6+XXX+YYY+确认‘XXX’计时状态下表示时间；计量状态下表示流量；‘YYY’表示金额如：P6001001 计时表示1秒一分钱；计量表示1升水一分钱。
2）对用户卡进行充值，把用户卡置于感应区，按金额后，直接确认显示HH 表示充值成功备注：小充值机，脱机状态下，卡应置于确认键底部，方便按键首先查看水控机屏幕有没有错误提示，如果有错误提示，请查看使用说明书查找原因；如果没有任何反应，请确认卡片是否有充值或卡片是否放置在水控机卡槽的左边；在确认卡片有充值，放置位置也没有问题的情况下，检查机器接线是否接对，如果检查没有问题，请电话联系厂家技术部人员解决。
问：阀门有时能打开，有时打不开？首先把卡放在感应区，用万用表量电磁阀的两端电伏是否有9-15V，在电压不足的情况下，确定电源延长线是否太长或太细，如果没有延长线的情况下，电压不足请更换电源。
问：阀门通电直接出水？先切断控制器电源，再重新打开后查看是否正常。
如果问题依旧，把阀门线断开，阀门水流停止请检查水控机接线是否连接正确。
问：为什么水控器会不断重启？检测电磁阀的线是否正确连接。
问：为何水控器刷卡时出水量特别小？出现这样情况原因有两种，一种可能是管道堵塞。
所以在安装前一定要确定管路清洁干净。
因为水控机内部电磁阀安装有过滤网，如果管道内有污渍将会堵住使流出水量特别小。
另一种可能就是水压不够,需要增压来解决。
六、产品质保1．质保说明根据规定，自用户购机之日起，在用户正确使用前提下将得到以下服 务：整机两年免费质保，易损件三个月质保、软件免费升级。
本质保 书主有关票据请勿修改,否则质保视为无效。
本产品保修卡必须认真、 正确填写（销售单位栏必须填写、盖章），并在一个月内回寄本公司售 后服务部，以保障你的合法权益，否则质保视为无效。
本质保书一机 一份，请用户妥善保存，遗失不补。
每次维修时由维修人员核对机器 制造编号及保修证书并作维修记录。
2．以下情况需酌情收费维护1）未按说明书的要求操作机器所引起的故障的； 2）用户保管、维护、使用不当造成损坏的； 3）因不可抗拒、人为造成的故障或损坏的； 4）因外部电源不正常所引起的损坏的；3．产品保修卡。
