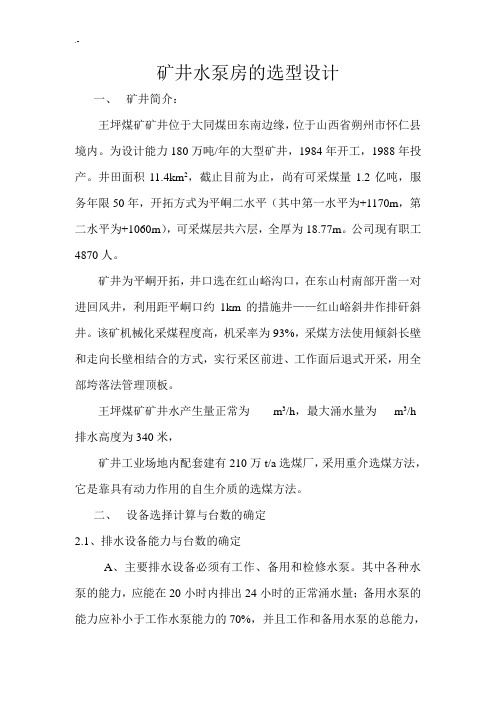

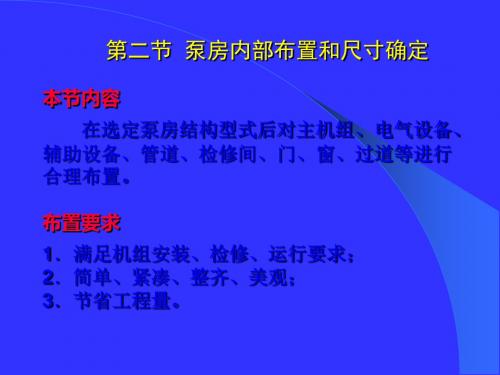

矿井水泵房的选型设计一、矿井简介：王坪煤矿矿井位于大同煤田东南边缘，位于山西省朔州市怀仁县境内。
为设计能力180万吨/年的大型矿井，1984年开工，1988年投产。
井田面积11.4km2，截止目前为止，尚有可采煤量1.2亿吨，服务年限50年，开拓方式为平峒二水平（其中第一水平为+1170m，第二水平为+1060m），可采煤层共六层，全厚为18.77m。
公司现有职工4870人。
矿井为平峒开拓，井口选在红山峪沟口，在东山村南部开凿一对进回风井，利用距平峒口约1km的措施井——红山峪斜井作排矸斜井。
该矿机械化采煤程度高，机采率为93%，采煤方法使用倾斜长壁和走向长壁相结合的方式，实行采区前进、工作面后退式开采，用全部垮落法管理顶板。
王坪煤矿矿井水产生量正常为m3/h，最大涌水量为m3/h 排水高度为340米，矿井工业场地内配套建有210万t/a选煤厂，采用重介选煤方法，它是靠具有动力作用的自生介质的选煤方法。

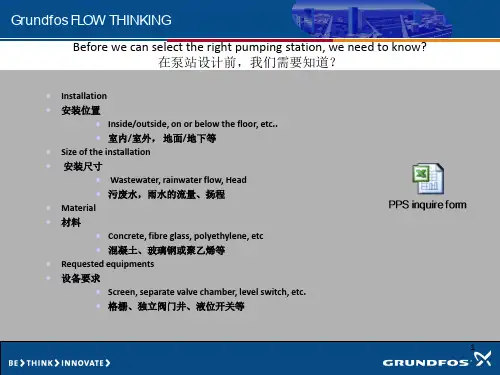

二、设备选择计算与台数的确定2.1、排水设备能力与台数的确定A、主要排水设备必须有工作、备用和检修水泵。
其中各种水泵的能力，应能在20小时内排出24小时的正常涌水量；备用水泵的能力应补小于工作水泵能力的70%，并且工作和备用水泵的总能力，应能在20小时内排出矿井24小时的最大涌水量；检修水泵的能力应不小于工作水泵能力的25%。
B、水文地质条件复杂的矿井，可根据具体情况在水泵房内预留安装一定数量水泵的位置，或另增设水泵。
C、排水管路能力应和工作、备用水泵能力相适应；配电设备能力应与水泵总能力相适应。
D、箕斗井、罐笼井和胶带输送机提升井的井底水窝，其排水泵应设置两台，一台工作，一台备用。
2.2、设备的选择与计算1）、按正常涌水量确定排水设备所必须的排水能力Q1=Q r/20=3800/20=190(m3/h)H1=K(H h+5.5)=1.3(340+5.5)=(m)3/h；式中Q r——矿井正常涌水量，mK----扬程损失系数。
矿用D型泵结构分析与水泵房布置论述毕业设计1 绪论1.1 离心泵概述1.1.1 离心泵工作原理在启动泵前，泵体及吸入管路充满液体。
当叶轮高速旋转时，叶轮带动叶片间的液体一起旋转，由于离心力的作用，液体从叶轮中心被甩向叶轮外缘，动能也随之增加。
当液体进入泵壳后，液体以较高的压强沿排出口流出。
与此同时，叶轮中心处由于液体被甩出而形成一定的真空，而液面处的压强比叶轮中心处要高，因此，吸入管路的液体在压差作用下进入泵。
叶轮不停旋转，液体也连续不断的被吸入和压出。
离心泵之所以能够输送液体，主要靠离心力的作用，故称为离心泵。
1.1.2 离心泵的分类离心泵有根据不同结构和方式有多种分类：一、按工作叶轮数目来分类1、单级泵：即在泵轴上只有一个叶轮。
2、多级泵.：即在泵轴上有两个或两个以上的叶轮，这时泵的总扬程为n个叶轮产生的扬程之和。
二、按工作压力来分类1、低压泵：压力低于100米水柱；2、中压泵：压力在100~650米水柱之间；3、高压泵：压力高于650米水柱。
三、按叶轮进水方式来分类1、单侧进水式泵：又叫单吸泵，即叶轮上只有一个进水口；2、双侧进水式泵：又叫双吸泵，即叶轮两侧都有一个进水口。
它的流量比单吸式泵大一倍，可以近似看作是二个单吸泵叶轮背靠背地放在了一起。
四、按泵壳结合缝形式来分类1、水平中开式泵：即在通过轴心线的水平面上开有结合缝。
2、垂直结合面泵：即结合面与轴心线相垂直。
五、按泵轴位置来分类1、卧式泵：泵轴位于水平位置。
2、立式泵：泵轴位于垂直位置。
六、按叶轮出来的水引向压出室的方式分类1、蜗壳泵：水从叶轮出来后，直接进入具有螺旋线形状的泵壳。
2、导叶泵：水从叶轮出来后，进入它外面设置的导叶，之后进入下一级或流入出口管。
平时我们说某台水泵属于多级泵，是指叶轮多少来讲的。
根据其它结构特征，它又有可能是卧式泵、垂直结合面泵、导叶式泵、高压泵、单面进水式泵等。
所以依据不同，叫法就不一样。
另外，根据用途也可进行分类，如油泵、水泵、凝结水泵、排灰泵、循环水泵等。
